Замена ступичного подшипника Нива Шевроле

Износ подшипников проявляется в виде следующих симптомов:

• Вибрация передних колес, которая может отдаваться на руль или ощущаться в салоне.
• Стуки или скрипы в передней части автомобиля при езде;
• Обогрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние ступичных подшипников. Для этого поднимите машину и покачайте руль в разные стороны. Люфт и неровности в районе подшипника указывают на необходимость замены и регулировки. Неисправность также может проявляться в виде шума при вращении колеса.

Отдельно стоит упомянуть о двух проблемах, возникающих при эксплуатации Нивы Шевроле:

1. Кубики нагреваются. Важно понимать, что при торможении кинетическая энергия автомобиля преобразуется в тепло. В результате тормозные диски и ступицы, к которым они крепятся, сильно нагреваются. Нагрев детали при движении, а не при торможении свидетельствует об износе этого подшипника или неправильной его регулировке.

Второй вариант характерен для регулируемых ковшей. Регулировочную гайку необходимо затягивать с усилием 2 кгс*м. Если вы затянете его слишком сильно, конические подшипники будут слишком тугими.

Его вращение будет затруднено. Продолжительная эксплуатация машины в этих условиях приводит к повреждению подшипников и заклиниванию колес.

2. Регулировочная гайка откручивается на ходу. Иногда это происходит буквально через 20-50 километров. Явление наблюдается в трех случаях: мастер забыл затянуть гайку, произошел перекос между обоймами подшипников или появился зазор в стыке ШРУСа и ступицы.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

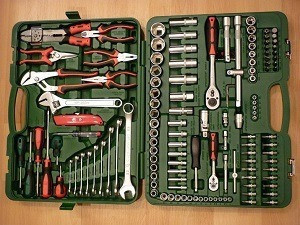

Для ремонта вам понадобится:

• Мощный торцевой ключ на 30.
• Съемник штифта рулевой тяги
• Оправка для выпрессовки подшипника или отрезка трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Ключ глобус.
• Молоток.
• Круглогубцы.
• Джейкоб.
• Антиреверсивные остановки.
• Порок.
• Устанавливать.
• Гаечный ключ.
• Деревянные доски или блоки.

Процесс замены делится на пять этапов:

1. Отсоедините узел (тормозной диск, ступица и поворотный кулак) от ШРУСа.
2. Снятие старых подшипников.
3. Установка новых деталей.
4. Соберите узел и установите его на место.
5. Затяните регулировочную гайку.

Работа выполняется на ровной поверхности. Наличие смотровой ямы не требуется.

Чтобы заменить подшипники, выполните следующие действия:

• Поставьте автомобиль на платформу и подложите клинья под задние колеса.

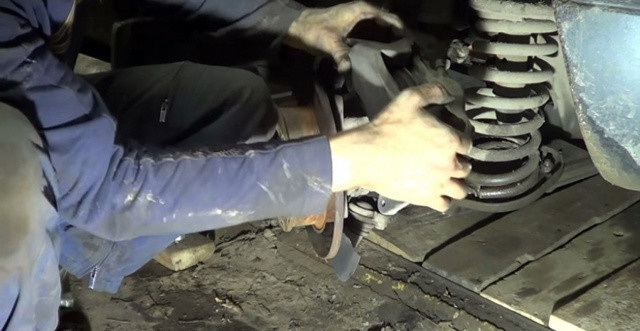

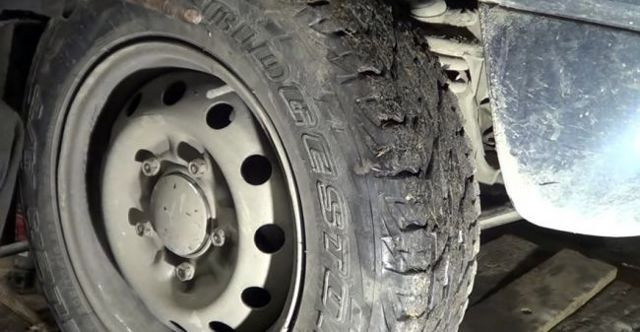

• Поднимите колесо.
• Ослабьте колесные болты.
• Соорудить импровизированную подставку для колес под лонжероном рамы, положив на нее доски или брус, и опустить домкрат так, чтобы автомобиль опирался на него.
• Поднимите нижний рычаг подвески, одновременно сжимая пружину подвески.
• Поверните руль вправо или влево (в зависимости от того, с какой стороны производится переключение).

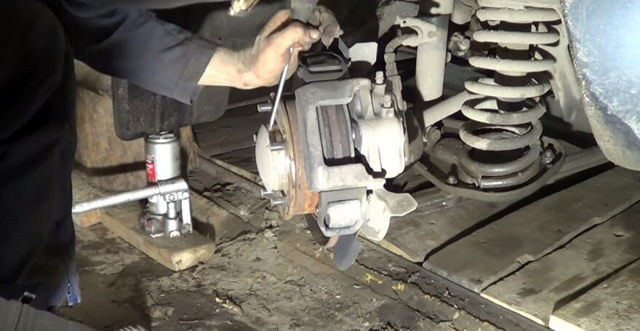

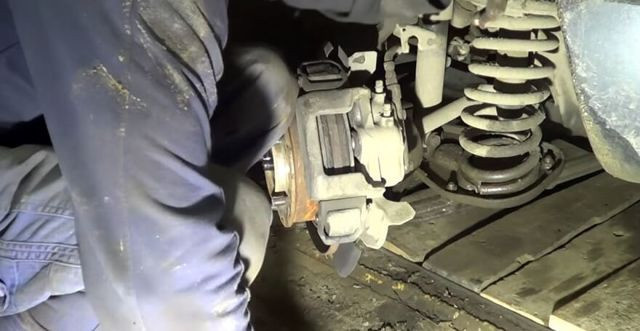

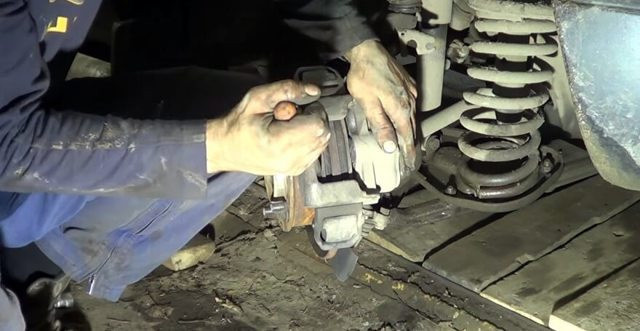

• Открутите и снимите кронштейн, суппорт и тормозные колодки.
• Подвесьте суппорт так, чтобы он не нагружал тормозной шланг своим весом.
• Поверните руль в противоположном направлении.
• Снимите датчик АБС.
• Ослабьте и ослабьте гайку на рулевой тяге.
• Снимите штифт съемником.

Внимание! Без съемника для снятия штифта со штока можно отсоединить другим способом. Для этого потребуется демонтировать рулевую сошку с поворотного кулака.

• Ослабьте гайку ступицы.
• Снимите болты шаровой опоры.

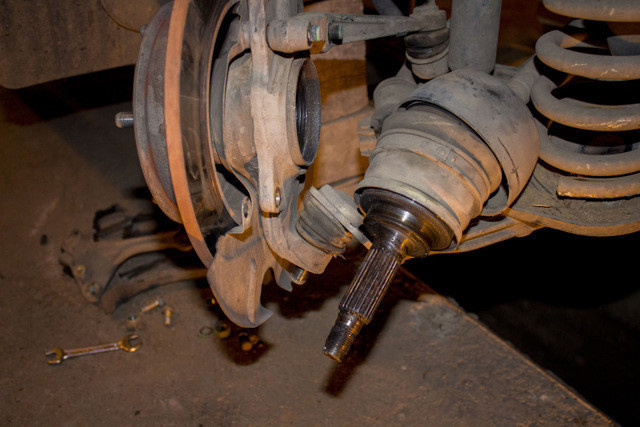

• Аккуратно снимите ступицу вместе с поворотным кулаком, шаровыми шарнирами и тормозным диском.

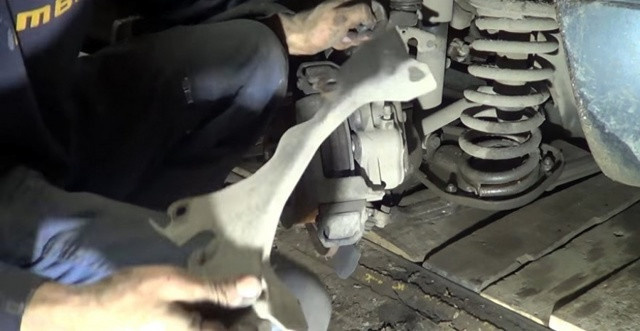

• Снимите защитный экран с суппорта.
• Снимите тормозной диск.
• Отвинтите рулевой рычаг.
• Держите поворотный кулак в тисках.

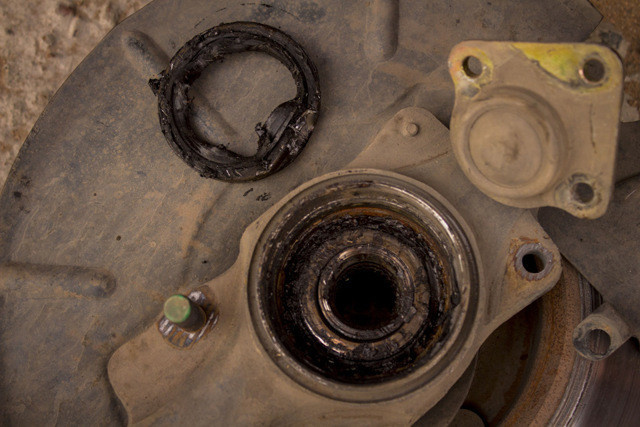

• Снимите уплотнения с помощью монтировки или мощной отвертки.

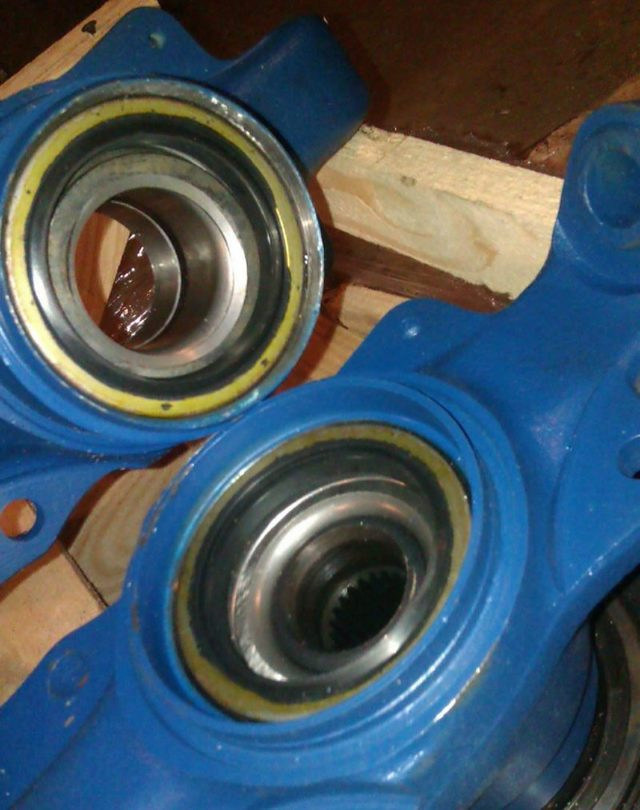

• Заменив оправку, снимите наружные кольца подшипников.
• Протрите и очистите сиденье.
• Снимите новые подшипники.
• Запрессуйте внешние кольца в ступицу с помощью оправки или старых деталей.

Важно: Клипсы устанавливаются широким краем внутрь. Прессование можно облегчить, если предварительно нагреть кубик.

• Нанесите смазку на ⅔ пространства клетки.
• Установите дорожку качения и внутреннее кольцо.
• Аккуратно надавите на новый уплотнитель.
• Повторите операцию сборки подшипника с другой стороны ступицы.
• Наденьте узел на шлицы ШРУСа.
• Закрутите ступичную гайку.
• Прикрутите шар и рулевой рычаг.
• Установите защитный кожух и скобу суппорта.
• Затяните винты, удерживающие защитный экран и замок.
• Ставим суппорт с тормозными колодками на место.
• Поднимите машину.
• Установите и закрепите колесо.
• Затяните гайку ступицы, слегка постукивая по колесу в направлениях на 6 и 12 часов.

Подробное видео по замене ступичных подшипников

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичных подшипников необходимо провести следующие операции:

• Установите индикатор, уперев его ножку в ступицу рядом с регулировочной гайкой.
• Наденьте на шпильки накидные ключи и закрепите их гайками.
• Поверните втулку и переместите ее в осевом направлении. (Винтовые ключи используются в качестве ручек).
• Измерьте величину осевого смещения (люфта) ступицы, ориентируясь на показания индикатора.
• Если ход превышает 0,15 мм, отрегулируйте зазор.

Регулировка производится следующим образом:

• Выпрямите буртик гайки.
• Открутите его гаечным ключом.
• Установите новую гайку и затяните с усилием 2 кгс*м.

Важно: во время затяжки необходимо крутить ступицу в разные стороны.

• Ослабьте гайку и снова затяните с моментом 0,7 кгс*м.
• Ослабьте затяжку, повернув ключ на 20-25 градусов против часовой стрелки.
• Проверьте игру хаба.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Законтрите гайку, вдавив ее край в выемку наружного ШРУСа.

Вы можете отрегулировать зазор втулки без использования динамометрического ключа. Для этого вам нужно:

• Затяните гайку.
• Прокрутите колесо на несколько оборотов.
• Проверьте зазор.
• При необходимости ослабьте или слегка подтяните гайку.
• Продолжайте до тех пор, пока свободный ход ступицы не будет составлять от 0,02 до 0,08 мм.
• Зафиксируйте буртик гайки.

Видео по регулировке ступичного подшипника

В Шеви Нива могут быть установлены нерегулируемые подшипники IVECO. Для этого нужно купить соответствующие хабы или переделать старые. Для модификации вам понадобится шаблонно-сверлильный станок. Кроме сверления монтажного отверстия, потребуется изготовить проставочные кольца. Подробные чертежи доступны по ссылке.

Внимание! Переделка имеет смысл только при наличии навыков токарной обработки и свободного доступа к станку. В противном случае проще и дешевле купить готовые ступицы для нерегулируемых подшипников.

Схема крепления заднего колеса у Шевроле Нива сильно отличается. Однако там также используются подшипники, которые нуждаются в периодической замене. Меняйте их вместе с полуосями или отдельно. Второй вариант намного дешевле, но требует хороших слесарных навыков и горелки для нагрева металла.

Для работы вам понадобятся:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный набор отверток и ключей.
• Экстрактор полуоси.
• Газовая горелка (бензин) или муфельная печь.

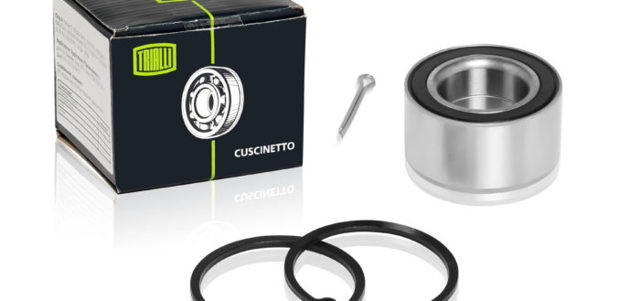

• Ремкомплект, включающий подшипник, сальник и замковое кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер оси вала.

Подшипники меняются следующим образом:

• Припаркуйте машину на ровной поверхности.
• Подложите клинья или блоки под передние колеса.
• Поднимите машину.
• Снимите колесо.
• Поместите упор под заднюю ось.
• Ослабьте кронштейн тормозного барабана.
• Разобрать предмет.
• Ослабьте гайки, удерживающие подшипник.
• Нагрузите заднюю ось, опустив ее на опору.
• Вытащите полуось с помощью съемника.
• Подвесьте тормозной механизм на трос.
• Снимите стопорное кольцо с помощью стамески, молотка и шлифовальной машины.
• Разбейте кольца подшипников ударами долота.
• Удалите ржавчину и грязь с поверхности сиденья.
• Ставим новый подшипник на место.
• Нагрейте стопорное кольцо до 200-250 градусов (темно-красный цвет) и вставьте его в посадочное место трубой
• Замените уплотнение.

Сборка производится в порядке, обратном разборке. Нет необходимости регулировать подшипник.

Наглядный процесс замены подшипника оси Шевроле Нива

Источник: https://nivaexpert.ru/xodovaya/zamena-stupichnyh-podshipnikov-niva-shevrole/

Замена ступицы на Шевроле Нива. Фото, инструкция как поменять ступицу на Ниве Шевроле

Внедорожник Шевроле Нива (ВАЗ 2123) зарекомендовал себя как надежный автомобиль в условиях бездорожья. Несмотря на использование в конструкции автомобиля деталей известной марки «Шевроле», некоторые эксплуатационные проблемы остались, доставшиеся в наследство от советской «Нивы». Это не спасает и такая же важная деталь, как и ступица.

Если говорить о ступичном устройстве, то это составная часть ходовой части автомобиля, которая соединяет ось и колесный диск и передает крутящий момент от вращающейся оси коленчатого вала на колесо. Кроме того, ступица (также называемая цапфой) играет активную роль в торможении автомобиля, поскольку к ней непосредственно крепится тормозной диск.

Причины и признаки выхода из строя ступицы Шевроле Нива

Выход из строя автомобильной ступицы обычно является серьезной проблемой, и ее нельзя игнорировать.

Не отремонтированная или вовремя не замененная ступица может стать причиной серьезной аварии из-за самоблокировки колеса при движении автомобиля, либо из-за отрыва диска ступицы от оси.

Кроме всего прочего, изношенная ступица сильнее нагревается при торможении автомобиля, что негативно сказывается на работе тормозов автомобиля. Бывает, что повреждение ступицы происходит постепенно, и, как правило, об этом свидетельствует неприятный звук, сопровождающийся вибрациями кузова или слабой тряской.

Читайте также: Нива 2121 Расход топлива (инжектор, карбюратор) на 100 км: показатели

Основными причинами выхода из строя хаба являются:

• неосторожное вождение на дорогах;
• повторяющиеся автомобильные заторы;
• катание по песчаной местности или «грязевые ванны»;
• частое пробуксовывание автомобиля;
• агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное влияние на вкладыш ступицы, наружное или внутреннее кольцо подшипника. Они также являются источниками грязи, влаги и песка, которые попадают в подшипниковый механизм, что приводит к выходу из строя шейки.

Советы по замене ступицы Нивы Шевроле

При разборке передней подвески особое внимание следует обращать на повреждения рычажного механизма (деформация деталей, трещины и изломы металла).

Гайка центральной ступицы затягивается со значительным моментом. Поэтому рекомендуется использовать торцевую головку достаточной прочности.

Осмотрите посадочные канавки внутреннего и наружного колец, состояние рабочей поверхности роликов подшипника. Коррозия металла в виде канавок или «отверстий» в металле роликов или колец недопустима.

• При снятии ступицы с посадочного места требуется предельная осторожность, чтобы случайно не снять внутреннее уплотнение штока гидротрансформатора коробки передач, иначе это может вызвать утечку смазки из полуавтомата.
• Поврежденные и неисправные подшипники необходимо заменять вместе с наружными кольцами.
• После установки необходимо отрегулировать зазор в подшипнике и законтрить гайку ступицы.
• Если пришлось менять шаровую опору, необходимо выполнить сход-развал.

Заменить ступицу Шевроле Нива удобнее на подъемнике. Однако работы можно произвести и с помощью домкрата, с выполнением всех требуемых мер безопасности.

Для замены ступицы вам понадобится:

• ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
• винт;
• колесный ключ;
• отвертка;
• экстрактор рулевого наконечника;
• молоток и зубило;
• плоскогубцы;
• литоловый жир 24;
• новый центр

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог Пиленги имеет каталожный номер HBP2123 и его цена около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

один

Поднимаем машину. Ослабьте все пять гаек.

два

Снимаем колесо. Снимите декоративный колпачок, открутите ступичную гайку.

3

Ключом на 30 заводим ступичную гайку.

4

Вынимаем резинку вместе со шлангом из крепления.

5

Ключом «на 17» откручиваем два винта крепления суппорта, сначала снизу…

восемь

Берем плоскую отвертку и разводим тормозные колодки. Убираем опору.

девять

Аккуратно подвешиваем суппорт на трос или отодвигаем его в сторону, чтобы он не мешал работе и не болтался на тормозном шланге.

десять

Отцепляем гайку от наружного шарнирного пальца боковой тяги и проворачиваем ее.

11

Берем молоток и пытаемся выбить штифт шарнира.

12

Если молоток не работает, используйте съемник.

тринадцать

14

. вынимаем шарнирный палец из выступа поворотного рычага.

шестнадцать

Ключом «на 22» открутите гайку со штифта шарнира, сначала сверху…

девятнадцать

С помощью молотка постучите по кончику петли.

двадцать

Снимите поворотный кулак в сборе.

21

С помощью подходящей оправки выпрессовываем ступицу из внутренних колец подшипника.

22

Результат битого куба на лице.

23

Смажьте посадочную поверхность тормозного диска, соприкасающуюся со ступицей.

24

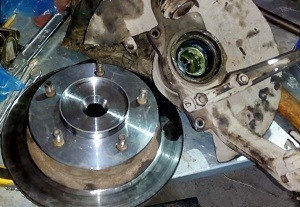

Установили новую ступицу на тормозной диск.

25

Устанавливаем через один и забиваем болты, которые держат тормозной диск и ступицу. Мы их крутим.

26

Смажьте посадочный вал ступицы консистентной смазкой.

27

Также смазываем кончики петель.

28

Установить поворотный кулак.

29

Детали подвески собираем в порядке, обратном разборке.

30

Затягиваем колесные болты с нужным моментом и…

32

Далее вам нужно зафиксировать гайку ступицы, раздавив буртик на две прорези.

Источник: https://etlib.ru/report/1392-zamena-stupitsy-na-shevrole-niva

Замена ступицы на Chevrolet Niva

Модель автомобиля «Шевроле Нива» (ВАЗ 2123
то же самое в ситуации с плохими дорогами. Создав эту машину
используются детали от небезызвестного американского автомобиля Chevrolet. За
к сожалению есть недостатки в ходовой части которые прошли
наследие русской Нивы. Наряду с другими подробностями в его
в число также входил концентратор.

Говоря о важности этой детали, она является неотъемлемой частью и
соединительное звено, соединяющее ось с колесным диском и передающее
крутящий момент от оси вращения коленчатого вала к колесу. Помимо
из этого, это самая важная часть тормозной системы любого автомобиля
средство передвижения.

• Причины проблем со ступицей Шевроле Нива
• Ее выход из строя, как известно, влечет за собой серьезные
  проблема, которую нужно решить в первую очередь
  ваше внимание.
• Несвоевременно замененная ступица может привести к
  серьезное дорожно-транспортное происшествие.

Кроме того, концентратор, который пришел в негодность, становится более горячим, когда
торможение автомобиля, это, в свою очередь, оставляет плохой след
на работу тормозов. Повреждение этой части обычно дает
знает неприятный звук, который сопровождается слабыми рывками.

Основные причины выхода из строя втулки: неосторожная езда на
дороги; частые перегрузки автомобиля; автомобильное движение в
песчаный грунт или «грязевые ванны»; частые промахи
ведущие колеса транспортных средств при попытке разогнаться; вождение с
резкое ускорение и торможение.

Это имеет немедленный негативный эффект
влияние на корпус ступицы, наружное или внутреннее кольцо
подшипники.

С их помощью грязь и влага попадают в механизм и
в результате культя перестает работать должным образом.

Следующие полезные советы помогут вам при замене ступицы Нивы
Шевроле»: перед демонтажем передней подвески первый
на самом деле, обратите внимание на неисправности рычажного механизма (его повреждение,
любые повреждения).

Центральная гайка затягивается со значительным моментом. Носить
сплошная головка-шапка. Наблюдайте за посадочными каналами колец,
как внутренние, так и внешние, состояние рабочей поверхности
роликовые подшипники отсутствие коррозии металла
неприемлемый.

Когда вы снимаете ведро с сиденья,
будьте осторожны и осторожны, чтобы случайно не захватить
палец внутреннего шарнира гидротрансформатора, на
в противном случае это приведет к автоматической утечке смазки моста.
Замените поврежденные подшипники одновременно
с наружными кольцами.

После установки необходимо отрегулировать пространство в
подшипник и законтрите гайку ступицы.

Заменить втулку Шевроле Нива удобнее на подъемнике.
В общем, вы можете выполнять действия с помощью кота,
соблюдение адекватных мер безопасности.

Для замены ступицы потребуются: ключи «на 10», «на 13», «на 17»,
«к 22», «к 30»; колесный ключ; винт; экстрактор для
рулевой наконечник; отвертка; молоток и зубило; литоловый жир 24;
плоскогубцы; новый центр

Стоимость нового ступицы Шевроле Нива с артикулом
21230310301400 1460 руб. Аналог фирмы «Пиленга» имеет
каталожный номер HBP2123, а его цена колеблется от 1110
рублей

Цены указаны для Москвы и области на лето 2017 года.

Поднимаем машину. Ослабьте пять гаек
колеса

Снимите колесо и декоративный колпачок, затем
«открутить» ступичную гайку.

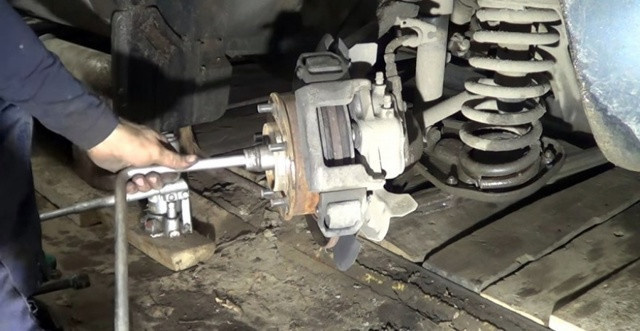

Ключом на 30 заводим ступичную гайку.

Вынимаем резиновую опору из кронштейна
вместе со шлангом.

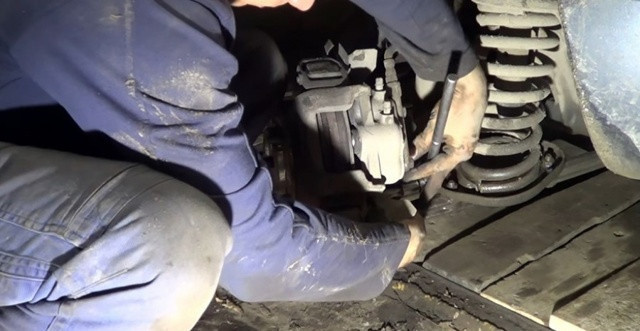

Затем ключ с головкой «на 17» отключает два
болты крепления суппорта, снизу вперед.

. затем вверху.

Затем снимаем кожух.

Берем плоскую отвертку и разводим тормозные колодки, которые снимаем
калибровать.

1. Аккуратно повесьте зажим на кабель или снимите его в
   сбоку, чтобы не мешал работе и не болтался на тормозе
   шланг.

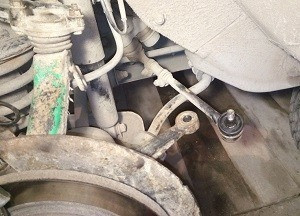

2. Ослабьте гайку штифта наружного шарнира
   боковой толчок, выключите его.
3. Берем молоток и пытаемся выбить палец
   петля.
4. Если не получается молотком, примените
   стартер.
5. Установите его и
6. ..вынимаем шарнирный штифт из бобышки
   поворотный рычаг
7. Ключом «на 22» откручиваем барашковую гайку
   шарнирные застежки, сначала вверху.
8. … затем вниз.
9. Используя молоток, ударьте по кончику
   петля.

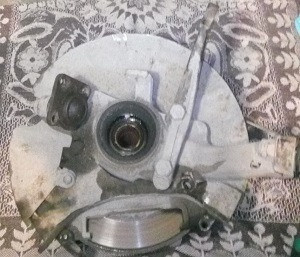

10. Снимите поворотный кулак в сборе.

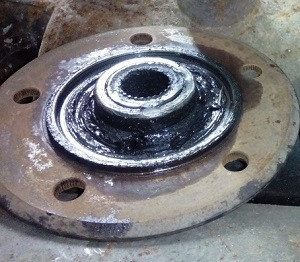

11. Взяв соответствующую оправку, выпрессуйте ступицу
    внутренние кольца подшипников.
12. Результат битого куба на лице.
13. Смажьте опорную поверхность тормоза
    диск соприкасается со ступицей.
14. Установка новой ступицы на тормоз
    диск.

Устанавливаем через один и забиваем болты,
фиксация тормозного диска и ступицы. Мы их крутим.

• Смажьте посадочный штифт ступицы.
• Также смазываем кончики петель.
• Установить поворотный кулак.
• Монтируем детали подвески вверх ногами
  последовательности.
• Затяните колесные болты и
• . ступичная гайка.
• Далее нужно застопорить ступичную гайку,
  сел на мель счет в две канавки.

Смотреть все фотографии новостей >>

Сообщить об ошибке

Выделите его и нажмите Ctrl+Enter

Источник: https://car.ru/remont-auto-svoimi-rukami/hodovaya-chast/18429-zamena-stupitsyi-na-chevrolet-niva/

Замена ступичных подшипников или тотальный ремонт передней подвески [Часть 1] — logbook Chevrolet Niva 2004 on DRIVE2

Пришло время поделиться с вами отчетом о том, как я заменил ступичные подшипники… И не только их) Но обо всем по порядку…

Читайте также: Как прокачать сцепление на ВАЗ 2107 самостоятельно: инструкция

Все началось с того, что не так давно стал замечать странный тянущий звук при движении по поворотам. Особенно это было заметно на трассе. Со временем звук становился все громче и громче.

Но так как со временем стало напрягать, я отложил ремонт до лучших времен. Так мы проехали еще 1000 км. И когда время наконец пришло, я решил загнать машину на яму.

Еще я решил, что если очень хочется заняться передней подвеской, то делайте все сразу, тем более что наезд на колдобины давно намекнул, что пора…

Если честно, я первый раз попал на подвеску. И не только в этой машине, а вообще) Для меня это был «темный лес», но все бывает впервые.

И как ни странно, все прошло хорошо, как вы увидите на фото) Фотоотчет, кстати, получился довольно объемным. Сначала хотел уменьшить, объединив четыре фото в одно, но все становится настолько мелким, что там невозможно ничего различить.

Поэтому оставим все как есть и будем иметь несколько частей. А о ценах мы поговорим в заключительной части.

Так что.. временно переключаюсь на свою красавицу. Загоняю Ниву на яму и начинаем.Для начала поднимем правое переднее колесо. С правой стороны звук сильнее. И вот что мы там видим:

Проблема в ступичных подшипниках. Идем в магазин и покупаем все необходимое:

А именно: Название: Комплект тормозных колодок; Производитель: Дафми; Артикул: D301SM; Отношение к машине: Оригинальное; Каталожный номер: 2121-3501090; Количество: 1 шт.; Состояние: Новое.

Наименование: Комплект втулок переднего стабилизатора поперечной устойчивости;Производитель: ПАО «Балаковорезинотехника»;Артикул: 173Р;Отношение к автомобилю: Оригинал;Каталожный номер: 2123-2906040Р(4 шт.) + 2123-2906046Р(2 шт.);Количество : 1 шт; Состояние: Новое.

Название: Комплект шаровых «Чемпион» Производитель: TREK Артикул: BJST-113 Отношение к автомобилю: Оригинал Каталожный номер: 2123-2904192 (4 шт) + 2121-2904194 (12 шт) + 16100821 (12 шт) Количество: 1 шт Состояние: Новое.

Наименование: Ремкомплект передней ступицы;Производитель: АвтоВАЗ;Артикул: 21210310180086;Отношение к автомобилю: Оригинал;Каталожный номер: 2121-3103020-10 + 2121-3103034 + 2121-3103038 + 14044171;Количество: 2 шт.;Состояние: Новое.

Наименование: Комплект рулевых тяг «ТРИАЛ-Спорт»; Производитель: Кедр; Артикул: МК2123-34.14.

101-02 Отношение к автомобилю: Оригинал Каталожные номера: 2123-3414010 + 2123-3414053-10 + 2123-3414052 + 2101-3003079 (4 шт.) + 10793411 (6 шт.) + 10734601 (6 шт.

);Количество: 1 шт.;Состояние: Новое.

Снимаем колесо: Освободив колодки от суппорта, оцениваем их состояние:

Зум

В принципе, мы могли бы пройти немного дальше.

Далее ослабляем два винта, которые крепят направляющие накладки к поворотному кулаку, откручиваем их и снимаем кожух: А затем и саму направляющую:

Зум

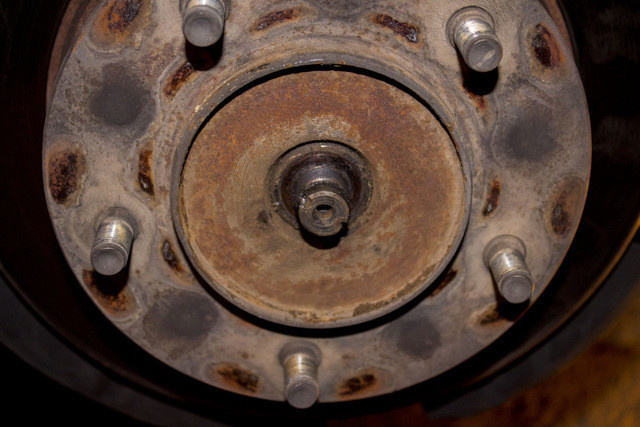

Отверните регулировочную гайку со ступицы.

Зум

Откручиваем винты нижней шаровой опоры…

Зум

…И снимаем диск со ступицы.

Зум

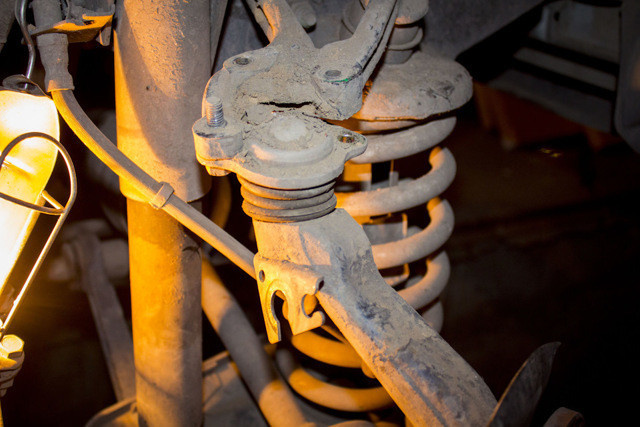

Снимите рычаг, прикрепленный к поворотному кулаку,

Зум

откручиваем верхнюю шаровую опору

Зум

и все снять.

Зум

Начнем с подшипников.

Зум

И здесь. На корпусе видны следы контакта. Именно этот звук и беспокоил меня.

Источник: https://www.drive2.com/l/484099302742818861/

Ступичный подшипник на Нива Шевроле: как самому его заменить

Подшипники расположены на передней и задней осях подвески автомобиля и служат для обеспечения плавного вращения колес во время движения. Конструкция подшипника предусматривает минимизацию воздействия сил трения на вращающиеся элементы.

Двухрядные роликоподшипники расположены в передних ступицах, шарикоподшипники в задних ступицах ad-cd.net

Что нужно знать о признаках износа подшипника

О выходе из строя ступичного подшипника на автомобиле Нива-Шевроле может свидетельствовать следующий перечень признаков:

• появление вибраций при движении, которые отчетливо ощущаются в руле или в кузове в целом (необходимо принять меры по замене подшипника, так как есть риск заклинивания);
• самопроизвольное изменение траектории во время движения (также возможно при неправильной регулировке развала-схождения);
• специфический звук, проникающий внутрь салона (иногда сопровождающийся скрипом, вызванным смещением опорных роликов);
• неравномерный и интенсивный износ шин из-за перекоса колеса с неисправным подшипником.

Каковы опасности при несвоевременной замене

Поскольку «Нива-Шевроле» относится к классу внедорожников и предполагает периодическую эксплуатацию в экстремальных условиях и режимах, своевременной заменой неисправного подшипника пренебрегать не следует.

Как определиться с вариантом запчасти для замены

Новый подшипник рекомендуется выбирать в зависимости от предполагаемых последующих условий эксплуатации.

Если автомобиль будет большую часть времени перемещаться по городу, то правильным решением будет приобретение оригинального подшипника на ВАЗ-2123.

Когда предполагается эксплуатация в условиях экстремально пересеченной местности, следует прибегнуть к приобретению подшипников с более высокими прочностными параметрами.

Как вариант можно рассмотреть продукцию итальянского производителя «Триалли» или аналоги немецких производителей autoko.ru

Во сколько обходится замена

В условиях СТО стоимость замены подшипника в передней ступице в среднем колеблется от 1600 до 2500 рублей. Аналогичные работы, связанные с задним мостом, могут занять 1200-2000 рублей из семейного бюджета.

Ассортимент цен и разнообразие вариантов комплектов подшипников, предлагаемых розничной сетью, позволяет подобрать инвентарь на любой вкус и стоимость. Для переднего подшипника она может быть в пределах 350-1000 рублей, для заднего — 250-850 рублей.

Стоимость материалов (смазка, кольца, гайки, уплотнители) может достигать 1000 руб.

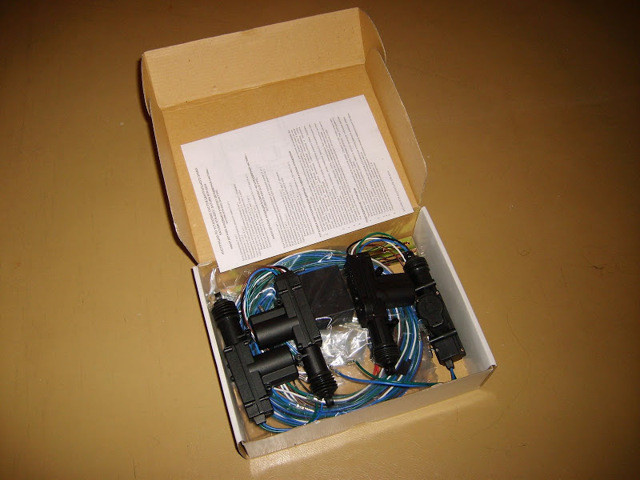

Здесь вы можете узнать об особенностях установки центрального замка на ВАЗ 2106.

Получить информацию о бесконтактном зажигании на ВАЗ 2106 можно здесь.

Особенности самостоятельной замены подшипника передней ступицы

Применяемый инструмент

Для выполнения процедуры замены подшипника необходимо приобрести следующие инструменты и приспособления:

• ключи размерами «17» и «19»;
• плоская отвертка;
• головка размером «30»;
• гаечный ключ;
• молоток;
• оправка для прессования;
• съемник стопорных колец;
• стартер;
• подходящая смазка;
• нажмите.

Процесс замены

1. Автомобиль нужно поставить на ровную площадку, ослабить все гайки или болты на колесном диске и подвесить переднюю часть того, что предполагается на замену. Снимите обод колеса и крышку ступичной гайки.Затем колесо снова устанавливается на место, а автомобиль опускают с помощью домкрата до тех пор, пока не будет достаточно давления на землю, чтобы предотвратить его поворот.
2. Затем нужно сломать ступичную гайку увеличенным ломом. Колесо снова снимается и автомобиль поднимается в ремонтное положение.
3. Далее нужно снять тормозной суппорт. Требуется разъединить тормозные колодки плоской отверткой и открутить болты, удерживающие планку. Привязываем суппорт тросом к элементу подвески (пружине) во избежание нагрузки на тормозной шланг.
4. Прибегаем к снятию тормозного диска, аккуратно обрабатывая его легкими ударами молотка (лучше резинового).
5. После этого с помощью съемника следует выпрессовать штифт крепления поворотного кулака из проушины поворотного кулака. Отделившийся наконечник вместе со стержнем отодвигается на расстояние, исключающее создание помех.
6. Ключом на «17» откручиваются и полностью вынимаются из проушин болты, крепящие шкворень к амортизатору. Затем «ключом» на «19» приступаем к откручиванию двух винтов, соединяющих кулак и шаровую опору.
7. С приводного вала полностью откручивается ступичная гайка и снимается упорная шайба.
8. Снимаем шкворень в сборе со ступицей, предварительно сняв верхнюю часть проушин рейки и сняв с приводного вала нижнюю часть вала.
9. Снятие ступицы с поворотного кулака необходимо производить с помощью пресса. Если этого не было рядом, можно использовать тисы.Часто внутренняя обойма подшипника остается на оси ступицы, поэтому ее необходимо прижать съёмником, уперев в два предусмотренных демонтажных отверстия.
10. Работа с экстрактором: снимаем с манжеты два стопорных кольца; разбираем подшипник, уперев малую шайбу съемника в наружное кольцо, а большую в кожух шейки.
11. Перед сборкой ступицу и шпиндель необходимо очистить бензином или другим подходящим средством. Далее приступаем к установке наружного стопорного кольца, предварительно смазав соответствующей смазкой. Затем запрессовываем подшипник в кулак. После установки внутреннего кольца и запрессовки в него ступицы.

Детали подвески собираются в порядке, обратном разборке.

Нюансы замены заднего подшипника

Инструменты:

Для выполнения операции необходимо приобрести:

• размер головы лица «24»;
• плоскогубцы;
• отвертка;
• экстракторы

Для проведения замены необходимо предварительно прибегнуть к следующим подготовительным этапам работ:

• снятие колеса и тормозного барабана;
• снимите полуось;
• снятие кольца и подшипника с полуоси.

Полуось и подшипник снимаются в следующей последовательности:

• с помощью второго домкрата приподнимаем часть моста, предотвращая таким образом вытекание масла при разборке полуоси;
• откручиваем четыре гайки ее крепления торцевым ключом на «17» (в случае крепления полуоси необходимо, используя молоток и брусок, прибегнуть к ее точному постукиванию);
• подходящим приспособлением запрессовываем кольцо и подшипник полувала.

После разборки оси с оси нельзя пренебрегать состоянием сальника, расположенного на заднем тормозном щите. Его нужно снять отверткой и молотком, а после замены подшипника заменить новым.

• Инструкцию по замене ступичного подшипника на Шевроле Нива вы также можете найти в этом видео:
• Теперь перейдем к процедуре установки подшипника.

1. Перед началом установки убедитесь, что смазки достаточно, и при необходимости добавьте.
2. Запрессовка подшипника на полуось производится оправкой соответствующего размера (подойдет трубка соответствующего диаметра и длиной не менее длины полуоси).
3. Далее приступаем к установке стопорного кольца. Рекомендуется предварительно нагреть его примерно до двухсот градусов, а затем напрессовать на ось вала, используя соответствующую оправку (трубку).
4. Полуось устанавливается по алгоритму, обратному порядку разборки.

Итог

После завершения процесса замены необходимо убедиться в правильности проделанной работы. Для этого нужно проехать определенное расстояние и обратить внимание на появление или отсутствие посторонних звуков под колесами. Если шумов нет, значит все сделано правильно.

Источник: http://ProCrossover.ru/avtolyubitelyu/remont/zamena-stupichnogo-podshipnika-niva-she.html

Нива Шевроле — замена переднего ступичного подшипника

Содержание страницы:

1. Как выбрать сменный подшипник по номеру и размеру
2. Как заменить ступичный подшипник на Ниве своими руками
3. Снимаем старый ступичный подшипник
4. Установка новой детали и сборка узла
5. Советы по ремонту
6. Порядок регулировки зазора подшипника на Шевроле Нива

Шевроле Нива 4×4 — современный российский внедорожник, отличающийся неприхотливостью к дорожным условиям. Поэтому очень часто передние ступичные подшипники и ступица Нивы приближаются к пределу износа, об этом свидетельствует появление глухого шума со стороны одного из колес. Звук не исчезает при поворотах и ​​усиливается с увеличением скорости автомобиля.

Если вы заметили это, то должны немедленно диагностировать это, потому что, если подшипник ступицы заедает во время движения, последствия и затраты могут быть очень высокими.

Предстоящая замена подшипника передней ступицы Шевроле Нива определяется следующим образом:

• переднее колесо автомобиля подвешивается домкратом;
• поверните его вручную и проверьте на люфт.

Признаки износа подшипников:

1. Странный шум и металлический стук.
2. Ощутимый люфт, проверяемый поворотом колеса перпендикулярно его оси.
3. Вибрация в салоне при езде.

Перед проведением ремонта для наглядности посмотрите видео ремонта передней ступицы Шевроле Нива и оцените сложность процесса:

замена переднего ступичного подшипника

Как выбрать деталь для замены и номер подшипника

Убедившись, что подшипники нуждаются в ремонте, нужно подобрать подшипник ступицы в торговой сети по трем основным критериям (по умолчанию устанавливаются однорядные конические роликоподшипники, в новом комплекте обязательно должна быть гайка):

1. Номер детали передней ступицы Chevrolet Niva: 2007108 (номер по каталогу — 2121-3103020-10, зарубежный аналог — 32008).
2. Размеры подшипников передней ступицы Шевроле Нива: высота — 19 мм, внутренний диаметр — 40 мм, наружный диаметр — 68 мм.
3. Стоимость нового товара в хаб.

Важно знать:

Детали удовлетворительного качества служат около 20 тыс км, пробег качественной продукции превышает 30 тыс км. Наиболее популярной является продукция Волжского и Самарского заводов под брендом СПЗ-ГРУПП. Средняя цена ступичного подшипника 1000 руб.

Как поменять ступичный подшипник на Ниве

Действия по замене переднего подшипника, после снятия гайки, можно разделить на 4 этапа:

1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, рейкой и ШРУСом.
2. Прессовка старых деталей.
3. Установка новых ступичных подшипников (по два на каждое колесо).
4. Монтируем узел обратно и затягиваем гайку и регулируем зазор.

Для ремонта понадобится стандартный набор слесарных инструментов.

• Съемники для снятия шарового пальца и внутреннего кольца с изнашиваемой детали.
• Также понадобится мощная головка на 30 мм, чтобы открутить гайку.
• Отвертка для откручивания тормозного суппорта.

Устанавливаем автомобиль на ровную поверхность, включаем первую передачу, снимаем ручник, под колеса ставим упоры. На этом подготовка завершена. Также перед ремонтом необходимо изучить расположение элементов ходовой части автомобиля по схеме: (обратить внимание на поворотный кулак — позиция 27, подшипник — позиция 9).

Набор инструментов, необходимый для работы:

• Торцевой ключ с длинным основанием;
• Набор головок и трещотка;
• Круглогубцы;
• Молоток;
• Оправка или трубка для запрессовки;
• Стрелок с ногами (по возможности);
• Джек и порок;
• Динамометрический ключ для правильной затяжки гайки ступицы.

Первый этап начинается со следующих шагов:

1. Перед подъемом машины необходимо ослабить ступичную гайку.
2. Снимаем переднее колесо, известным способом, откручивая винты.
3. После этого снимаются колодки и откручиваются болты суппорта, он чем-то крепится к плечу, например тросом.
4. Далее нужно снять весь вращающийся механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого выполняется несколько операций:
5. Вытащите шаровой палец рулевой тяги съёмником, предварительно открутив крепления, как показано на фото;

1. Ослабьте болт крепления верхней шаровой опоры и вытащите его из гнезда;
2. Нижнюю шаровую опору необходимо отсоединить от рычага, отвернув 3 гайки.
3. Когда все петли отсоединены от шасси, можно смело снимать весь узел и приступать к замене.
4. Кстати, разборка производится точно так же, когда необходимо поставить двухрядный элемент для усиления подвески Нивы.

Демонтаж старой детали

Нет необходимости дополнительно разбирать снятый поворотный кулак и узел. Все, что вам нужно сделать, это снять старый сальник с помощью обычной плоской отвертки, удерживая узел ступицы в тисках. Впрок использовать не рекомендуется, устанавливаются новые, как и подшипник.

1. Для начала разборки достаточно отделить суппорты тормозных дисков от механизма поворота колес (не забудьте про сальники).
2. Удобно, когда утяжеляющую манжету в сборе держит ассистент.

1. Далее одновременно с помощью направляющей из трубы необходимо ее вытащить, как видно на фото:

1. 1. После разделения одно кольцо с одной прокладкой остается в центре, а второе — внутри манжеты. Старая клипса стягивается специальным экстрактором, оснащенным пассатижами.

1. 1. Вторую часть детали извлекают из культи через стержнеобразную прокладку из мягкого металла.
   2. Направляющая упирается в обойму и наносит легкие удары, перемещая ее по кругу.
   3. После этого старый жир нужно аккуратно удалить из полости.

Установка новой детали

Производители не смазывают свои подшипники и кольца слишком сильно, поэтому вам придется добавить недостающее количество смазки. Литол-24 подходит в количестве 40 г, наносим смазку на проставку и ролики перед заменой передней ступицы на Ниве п/б.

Не забудьте отрегулировать зазор. При отсутствии гидравлического пресса или экстрактора заменим его молотком и патроном (или используем старый обруч):

1. Внешнее кольцо вставляется в гнездо ступицы и забивается без перекоса через деревянный шарнир.
2. Для его окончательной посадки можно взять трубу подходящего диаметра или оправку.

1. Затем внутрь вставляется распорка, и узел собирается по обратному алгоритму.

Замена подшипников ступицы Нивы Шевроле — советы специалиста

Хороший способ усилить подвеску – поставить на Ниву нерегулируемые двухрядные ступичные подшипники вместо штатных. Но есть нюанс: эти изделия имеют разный внешний диаметр, есть 2 пути решения этой проблемы:

• пускать пыль в глаза кулаки «родные;
• приобрести и доставить готовый комплект.
• установить подшипник SKF с брендом IVEKO BTH-1024 C

1. Иногда его сложно выпрессовать в процессе замены из-за изношенных поверхностей. Здесь имеет смысл использовать в качестве направляющих старые клипсы, либо нужно вырезать болгаркой кольцо на поверхности ступицы. Видео ремонта ступицы в сборе с моим специалистом:
2. Покупайте запчасти только в надежных магазинах и торговых точках, имеющих сертификаты качества продукции. Обязательно проверьте состояние товара, его внешний вид, наличие консервирующих смазок, содержимое и герметичность упаковки.
3. При ремонте проверьте подшипник полуоси на Шевроле. Это поможет вам сэкономить время и деньги при замене всего узла в автосервисе.

Снятие ступичного подшипника

Порядок регулировки зазора подшипника:

1. После сборки узла затяните контргайку моментом 19,5 Н.*М (или 1,95 кгс.м), вывернув саму ступицу вбок.
2. Ослабляем обратно и затягиваем уже с моментом 6,8 Н*М (или 0,68 кгс.м).
3. Проверяем зазор по схеме, пределы от 0,02 до 0,08 мм.
4. Стопорим контргайкой, загибая края.
