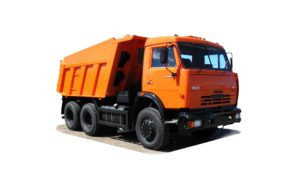

Камаз 65115 Евро 3 / 4

Предохранители и реле могут быть назначены по-разному. Сверьте назначение с документацией или схемами на обратной стороне защитной крышки или внутри устройства.

Общая компоновка блока

Камаз 65115 электрическая схема



Блок реле за панелью выключателей

Релейная коробка за панелью

Схема

Схема релейной коробки за панелью

Назначение

  1. Реле ABS
  2. Реле блокировки стартера
  3. Реле тормоза
  4. Реле сцепления
  5. Реле подогревателя топлива
  6. Реле времени подачи топлива
  7. Реле дневных ходовых огней
  8. Реле датчика остановки платформы
  9. Реле задних противотуманных фонарей
  10. Реле маслоотделителя

Блок предохранителей

Живописная диаграмма

Фотокопия схемы блока реле

Общая идентификация

ряд F2

1Резерв
2Правосторонний светофор, уравнительный
3Левосторонняя основная балка
4Задний противотуманный фонарь
5Правый дальний свет, контрольная лампа дальнего света
6Левый стоп-сигнал
7Резерв
8Правосторонний светофор
9Левосторонний свет
10Противотуманный свет
11Центральный выключатель освещения, прожектор
12Маяки
13Спальная секция, подкапотное освещение, ходовые огни

Строка F3

1Блокировка колес, радиоприемник
2Детектор утечки газа (на автомобилях с газовым двигателем)
3Отбор мощности, дневные ходовые огни, лебедка
4Электромагнитная муфта для охлаждения двигателя, фонари заднего хода
5Катушка реле для заземления
6Зуммер (звуковой сигнал), обмотка реле стоп-сигналов
7Обмотка возбуждения генератора, прокачка шин
8Лампы, освещение перчаточного ящика, питание приборной панели
9Розетка для наружного освещения, моторы отопителя
10Сигналы, гнездо «+» прицепа, стоп-сигналы
11Вентилятор кондиционера водителя
12Резерв
13Подогрев зеркал, подогрев сидений

Строка F4

1Резерв
2Электронный спидометр, электронный тахометр
3Трактор ABS
4Прицеп ABS
5Приборы, электронный спидометр, электронный тахометр
6ABS трактора, реле торможения двигателем (клапан)
7Прицеп ABS
8Датчик уровня газа (на автомобилях с газовым двигателем)
9Поставка стеклоочистителей ветрового стекла
10Источник питания для блока управления двигателем
11Электрофакельная установка
12Резерв
13Резерв

Серия F6 (для двигателей КАМАЗ)

1Блок управления двигателем
2Блок управления двигателем
3Диагностический разъем
Реле тормоза
4Контрольные лампы
5Контрольные лампы
6Блок управления пневматической подвеской
7Насос для мочевины
8Насос для мочевины
Датчик NOx
9Резерв
10Резерв
11Блок управления автоматической коробкой передач
12Сигнал торможения ретардера
13Блок управления автоматической коробкой передач

Серия F6 (для двигателей CUMMINS)

1Блок управления двигателем
2Блок управления двигателем
3Диагностический разъем
4Резерв
5Блок управления пневматической подвеской
6Блок управления пневматической подвеской
7Дозирующий насос
8Реле для линий нагрева карбамида
Дозирующий насос
9Резерв
10Датчик NOx
11Блок управления автоматической коробкой передач
12Автоматическая коробка передач, отпускание сигнала торможения
13Блок управления автоматической коробкой передач

Второй блок реле

Схема

Схема дополнительного блока реле

Интерпретация

  1. Силовое реле после переключателя приборов и стартера
  2. Выключатель приборов и реле стартера
  3. Реле аккумулятора
  4. Реле тормоза
  5. Реверсивное реле
  6. Реле сирены
  7. реле ближнего света
  8. реле дальнего света
  9. реле задних противотуманных фонарей
  10. реле противотуманных фар
  11. реле габаритных огней

Предохранитель F1

Схема

Схема предохранителей F1

Описание

  1. источник питания
  2. радиооборудование
  3. Жгут проводов цепи EFU
  4. к блоку предохранителей F2
  5. дренажный кабель
  6. выключатель приборов и стартера
  7. реле стартера
  8. к блоку предохранителей F3 до выключателя приборов и реле стартера
  9. к блоку предохранителей F3 до выключателя приборов и реле стартера
  10. предохранитель 60 A
  11. Предохранитель 30 A

Предохранитель под капотом

Блок предохранителей может быть расположен в передней торцевой панели.

Схема

F5

Назначение

  1. для блока предохранителей F4
  2. предохранитель F5
  3. перемычка
  4. Кабель «предохранитель генератора»
  5. Кабель «Предохранитель аккумулятора
  6. провод предохранителя
  7. к блоку предохранителей F1
  8. предохранительный кабель.
