Тормозная система КамАЗ

Тормозная система КамАЗ – это гарант, который в случае необходимости сможет вовремя остановить автомобиль, избежав негативных последствий. Автомобиль КамАЗ, универсальный и тяжелый автомобиль. Остановка такого агрегата требует серьезных усилий, а также надежности и долговечности используемых материалов и механизмов. Тормоза КамАЗ надежны, потому что справляются с поставленной задачей, не доставляя проблем владельцу. Конечно, каждый механизм нужно вовремя ремонтировать и капитально ремонтировать, КамАЗ не исключение.

КАМАЗ 55111:

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на борту четыре типа тормозного оборудования.

• Основной тормоз;
• Резервный тормоз;
• Стоп-тормоз;
• Вспомогательный тормоз.

Такие команды справляются с задачей без необходимости взаимопомощи, в результате показатель проделанной работы достигает эффективности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет механизм аварийного сброса. Принцип использования устройства заключается в возобновлении работы. Также установлены датчики контроля и сигнализации производительности и состояния.

Главный тормоз снижает скоростной режим КамАЗа – до полной остановки. Устройства, останавливающие транспортные средства, расположены на всех шести колесах автомобиля. Принцип работы привода основан на сжатом воздухе. Агрегат оснащен двумя контурами, действие которых распространяется на переднюю и заднюю оси по отдельности.

Приведение в действие основного стопорного механизма происходит с помощью ножного рычага, передающего усилие на тормозной кран. Тормозные камеры являются преобразователями силы давления воздушных масс при движении тормозных колодок.

Демпфер резервного хода замедляет и останавливает машину при выходе из строя основных тормозов или неполном выполнении функции основного устройства.

Система остановки заставляет автомобиль оставаться неподвижным на ровной поверхности без вмешательства водителя. Характеристика стопорного механизма, исполнение в паре с резервным тормозом. Операция становится реальной после перемещения рычага в требуемое положение.

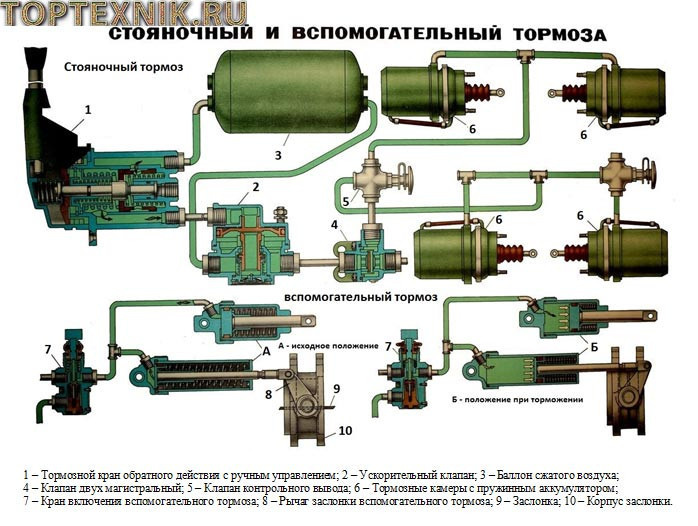

Стояночные и вспомогательные тормоза КАМАЗ:

Из вышеизложенного видно, что на КамАЗе для основного, резервного и стопорного демпферов с опорой на корму способы останова одинаковые. Что касается запасного и стопорного амортизаторов, то они имеют единый пневматический движитель.

Дополнительный демпфер движения работает на снижение степени нагрева оборудования, основного тормозного устройства. Сюда входит глушитель силовой установки, который переключает выпускной коллектор и перекрывает подачу топливной смеси.

Аварийная разблокировка блокирует колодки, если они сработали автоматически и остановили автомобиль. Привод аварийной остановки двойной, работает как от пневматики, так и от механических винтов. Это было сделано для того, чтобы разблокировать питание батарей в автоматическом или ручном режиме.

Читайте также: Насос опрокидывания (подъема) кабины КамАЗ — Устройство

Вспомогательное оборудование системы торможения

Для улучшения тормозов на КамАЗах автомобили поздних выпусков оснащаются дополнительным оборудованием, отличающим днища серийных агрегатов:

• Бустер давления, одноцилиндровый, подает 380 литров в минуту;
• Двухсекционный тормозной кран, управляет основным тормозом с помощью ножного рычага;
• Безопасность, четырехконтурный регулятор;
• Механизм, снижающий температуру воздуха под давлением;
• Клапан дроссельной заслонки, уменьшает время реакции заднего тормоза;
• Клапан пропорционального изменения входной величины (КАМАЗ-65115);
• Адаптеры подключения.

Дроссельная заслонка КАМАЗ:

Сигналы экстренного оповещения и контроля КамАЗ

• Индикация (визуальная и звуковая).

Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы активируются действием систем (за исключением вспомогательных), контакты инициируют работу сигнальных ламп. Манометры, контролирующие уровень давления, находятся в баках. Низкий напор инициирует короткое замыкание, в результате чего загораются сигнальные лампочки на приборной панели автомобиля и раздается звуковое предупреждение.

• Обход устройств управления.

Назначение, проверка и диагностика пневмопривода, при необходимости стравить лишний воздух. КамАЗ-5410 и др используют приводные устройства, тормозящие буксируемую технику. Устройства поддержания давления на нужном уровне позволяют совмещать машину и навеску, оснащенную пневматическими тормозами.

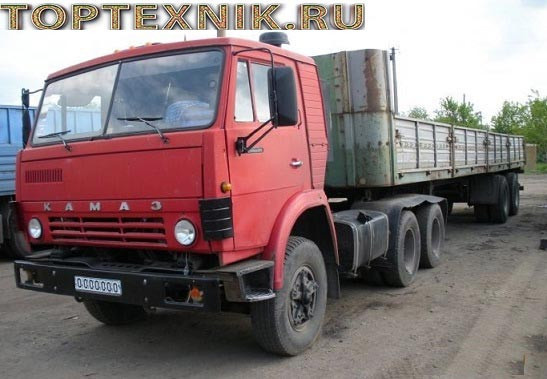

КАМАЗ 5410:

Показатели эффективности тормозов КамАЗ:

Принцип работы тормоза КамАЗ

Чтобы понять, что собой представляет тормозная система КамАЗ 65115 и другие модификации, рассмотрим работу стопорного узла. В комплект входят все колеса автомобилей (43118, 43114 и т.д.). Механизм аналогичного принципа действия вне зависимости от настройки.

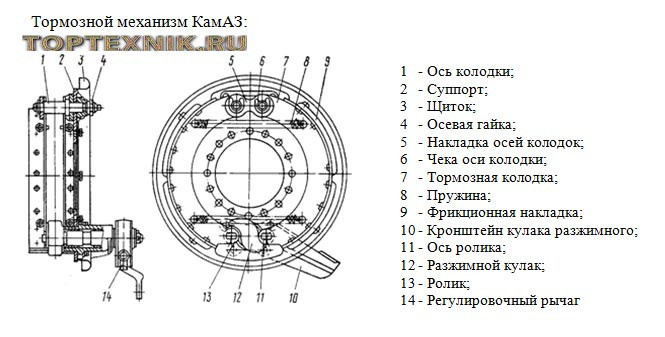

Тормозной механизм КамАЗ:

Тормозной механизм смонтирован и собран на суппорте (2), торцевая часть плоская с отверстиями для болтов крепления колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9), фиксируются эксцентриками (1). Форма тормозного материала с особым контуром, способствующим равномерному истиранию. Штифты правильно позиционируют тормозные устройства относительно барабана, который прикручен к ступице болтами в количестве пяти штук.

Читайте также: Камаз дымит белым дымом — Причины и последствия

Смещение колодок с помощью кулака (12) инициирует торможение. Кусочки давят на барабан, который замедляет движение колеса. Роликовый механизм (13), ведущее звено рукоятки-колодки. Задача изделия — свести на нет силу трения, чтобы торможение было эффективным. Пружинные механизмы (8) в количестве четырех штук возвращают детали в исходное положение. В опоре (10) вращается расклинивающая рукоятка (12). Кронштейн фиксирует камеру. Ближе к концу вала крепится регулировочный рычаг (14) с передаточным механизмом. Задача кожуха – предотвратить попадание инородного тела в продукт.

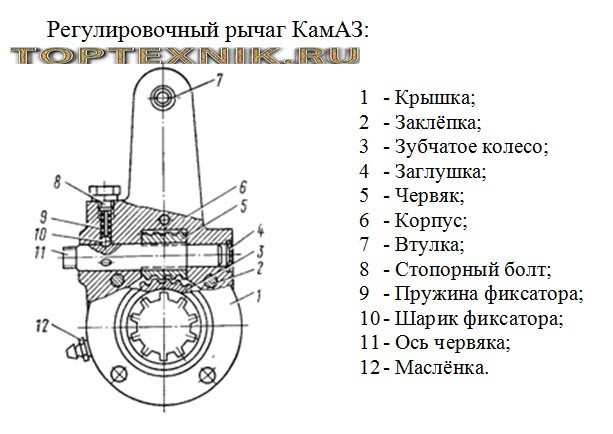

Рычаг настройки КАМАЗ:

Процесс износа деталей при торможении неизбежен. Для минимизации расстояния между колодкой и барабаном предусмотрен механизм регулировки. Шток помещен в стальной кожух (6) со штуцером (7). Зубчатое червячное колесо (3), расположенное в корпусе, имеет установочные отверстия, прикрепленные к захвату и червячной передаче (5) с запрессованным штоком (11). Упругий элемент (9) крепится упором к болту-фиксатору (8), удерживает круглый элемент (10) на штоке (11) в полости бесконечного винта и блокирует его ось. Вилка (1) закреплена на сердечнике (6) стержня, удерживая зубьями диск.

Осевое вращение вызывает движение червячного винта, который вращает диск (3) и одновременно ручку расцепления. Кулак прижимает тормозные элементы, сводя к минимуму расстояние от колодки до барабана. Торможение инициирует вращение рычага штоком тормозной камеры. Перед регулировкой тормозов на КамАЗе откручивается стопорный болт (8), по окончании процесса он прочно фиксируется.

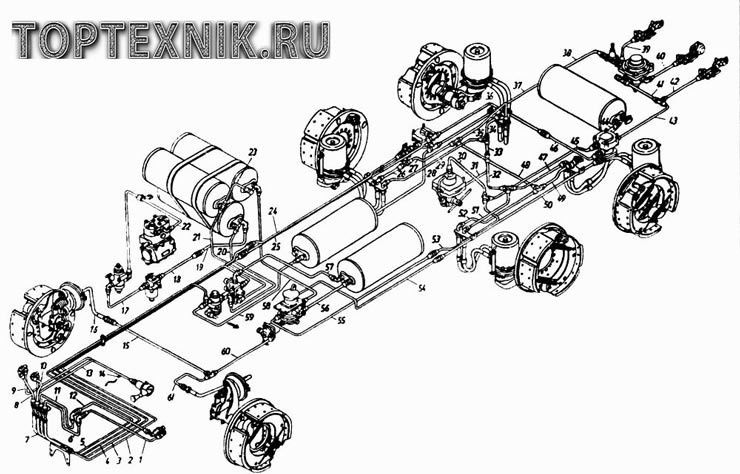

Привод механизма тормоза

Модификации автомобилей КамАЗ конструктивно отличаются механизмами демпфирования скорости.

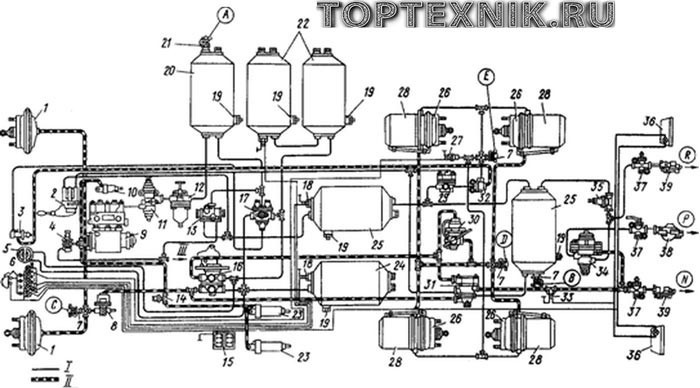

Схема тормозной системы КАМАЗ 5320:

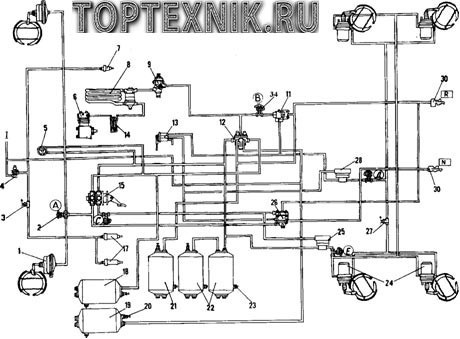

Схема тормозной системы КАМАЗ 43118:

Контур, нуждающийся в сжатом воздухе, содержит: мультипликатор давления (9), редуктор давления (11), элемент защиты (12), цилиндр (20). Сжатый воздух подается из контура в необходимой дозе к потребителям. Привод воздушного пожаротушения разделен на независимые контуры, защищенные клапанами. Привод пневматического тормоза с пятью контурами: разделенный двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов давления (18), манометр с двумя стрелками (5), нижний сектор тормозного крана (16), прибор чтобы открыть, закройте 7-й выход (С); устройства ограничения давления 8; камеры 1 (2 шт.); носовые тормоза трактора, насадки.

Второй контур задней колесной базы содержит: регулятор (17), цилиндр (22) с клапаном (19) и средством измерения снижения давления (18), средством измерения давления с двумя стрелками (5) , верхняя часть крана тормозного с двумя секциями (16), перепускное устройство управления (Д), регулятор силы гашения, автомат (30), камеры (26) в количестве четырех штук.

Читайте также: Как прокачать ПГУ на Камазе — Правильная прокачка сцепления

Третий контур резервного и стопорного тормоза содержит: регулятор (13), цилиндр (25) с вентилем (19) и редукционным манометром (18), два вентиля (7), управляющий выход (Б и МИ). Ручной тормозной клапан (2), клапан (29,32), аккумулятор (28), регулятор снижения напора (27), клапан (31,35,34), клапан сброса (37), головки (38, 39), устройства сигнализации (33).

Особенность датчика (33) прописана в схеме тормозной системы КамАЗ таким образом, что он включает сигнальные лампы как при торможении стояночным, так и при торможении основным.

Четвертый контур цилиндра не содержит, состоит из: регулятора (13), пневматического клапана (4), камеры механического регулятора проходного сечения (23), камеры привода ступичного штока силового (10), измерительный прибор (14). Четвертый контур подает сжатый воздух другим пользователям: воздушному сигналу, преобразователю усилия сцепления и т д.

Пятая схема аварийного расцепления без цилиндра и исполнительных элементов. В его состав входят: регулятор (17), клапан (4), регулятор (32).

Машины производителя Кама (53215 и др.) в сегменте устройства повышения давления — регулятор давления требуют установки влагоотделителя. Монтаж устройства — дутый балочный агрегат. Та же причина установки двадцатилитрового баллона на камский транспорт (5490, 5320 и т.д.). Расположение: Секция защиты от замерзания — Регуляторы защиты. Самосвалы 55111, 6520 без тягово-сцепных устройств.

Регулирование системы тормозов КамАЗ

Эксплуатация, регулировка и регулировка автомобилей, выпускаемых на Камском заводе, предусматривает следующие виды регулировок: частичная регулировка, полная регулировка.

Частичная настройка тормоза КамАЗ

Частичная регулировка тормозов на КамАЗе проводится по мере необходимости. Целью регулировок является достижение нужного расстояния от поверхности гильзы до барабана.

Основным признаком, указывающим на время регулировки настроек механизмов КамАЗ, является величина выступающих рычагов тормозных камер. Величина, которая считается нормой давления на ножной рычаг, составляет 20 миллиметров.

Нужный размер устанавливается червячной передачей на регулировочном рычаге. Манипуляции — на холодном механизме стояночный тормоз переводят в положение «выключено», фиксирующий болт откручивается на 2-3 оборота, а затем снова затягивается. Выходное значение стержней камеры в колесных парах задается одинаково, иначе будет неравномерное усилие при торможении.

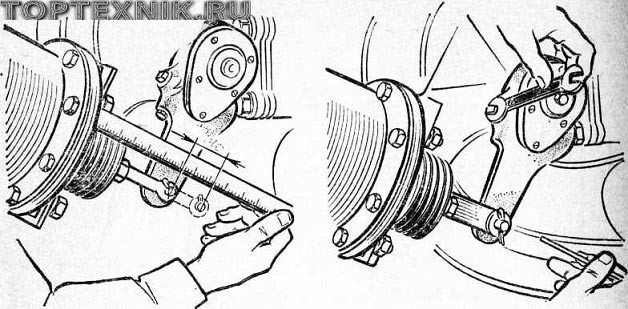

Тюнинг тормозов КамАЗ:

Полная настройка тормоза КамАЗ

Перед тем, как затормозить на КамАЗе, устройство разбирается и разбирается. Изношенные детали заменяются. Подводкой добиваются правильной установки колодки по отношению к барабану. Регулировка производится эксцентриковыми тягами регулировочного рычага.

Процедуру проводят при расстоянии от футеровки до барабана 0,2-0,4 мм. Измерение проводят плитой, контрольные точки – верх и низ блока, величина – тридцать миллиметров от края футеровки. При этом пластину размером 0,1 мм контролируют, чтобы она не перемещалась свободно по ширине.
