Предохранители и реле Шкода октавия

Skoda Octavia первого поколения построена на платформе A4. Этот автомобиль выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах с кузовами лифтбэк и универсал. В некоторых странах выпуск продолжался до 2010 года под названием Octavia Tour. На это поколение устанавливались бензиновые двигатели объемом 1,4 1,6 1,8 2,0 литра и дизель объемом 1,9 литра. В данной публикации будет представлено описание предохранителей и реле Шкода Октавия Тур 1-го поколения, расположение их блоков на схеме и фотографии. В завершение мы предложим вам схему электрооборудования для скачивания.

Шкода октавия

Схемы не подходят или у вас Шкода Октавия другого поколения? Изучите описание 2-го поколения (а5).

Блоки в салоне

Блок предохранителей

Он расположен в конце приборной панели, со стороны водителя, за защитной крышкой.

расположение блока в салоне

Схема

Схема блока в салоне Шкода Октавия

Описание

а10А Обогрев зеркал, реле прикуривателя, сиденья с электроприводом и форсунки омывателя
два10А Указатели поворота, фары с ксеноновыми лампами
35A Освещение вещевого ящика
4Освещение номерного знака 5А
57.5A Обогрев сидений, Climatronic, заслонка рециркуляции воздуха, подогрев наружных зеркал, круиз-контроль
б5А Центральный замок
710А Фонари заднего хода, парктроник
8Телефон 5А
95А АБС ЭСП
1010А вкл
115А Приборная панель
12Блок питания диагностической системы 7,5 А
тринадцать10А стоп-сигналы
1410А Освещение салона кузова, центральный замок, освещение салона кузова (без ЦЗ)
пятнадцать5A Приборная панель, датчик угла поворота рулевого колеса, зеркало заднего вида
шестнадцатьКондиционер 10А
175А Форсунки с подогревом, 30А Дневной свет
1810А Правый дальний свет
ночь10A Левая фара дальнего света
двадцать15А Правый ближний свет, регулировка фар по высоте
двадцать один15А Левый ближний свет
225A Правый габаритный фонарь
235А Левый стояночный огонь
2420А Передний стеклоочиститель, электродвигатель омывателя
2525A Вентилятор отопителя, кондиционер, Climatronic
2625A Обогрев стекла крышки багажника
2715А Задний стеклоочиститель
2815А топливный насос
2915А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
тридцатьЛюк с электроприводом 20А
31Не занят
32Бензиновый двигатель 10А — клапанные форсунки, дизельный двигатель 30А ТНВД, блок управления
33Омыватель фар 20А
3. 410A Бензиновый двигатель: блок управления, 10A Дизельный двигатель: блок управления
35Розетка прицепа 30А, розетка багажника
3615А Противотуманные фары
3720A Бензиновый двигатель: блок управления, 5A Дизельный двигатель: блок управления
3815А Лампа освещения багажника, центральный замок, внутреннее освещение салона
3915A Система аварийной сигнализации
4020А Звуковой сигнал (бип)
4115А прикуриватель
4215А Радиоприемник, телефон
4310A Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
4415А подогрев сидений

Предохранитель №41 на 15А отвечает за прикуриватель.

Блок реле

Он находится под самой панелью, за передней крышкой.

Доступ к релейной коробке

Фото — пример расположения

реле в салоне

Обозначение реле

Обозначение реле

Расшифровано

  1. реле звукового сигнала;
  2. коммутационное реле;
  3. усилитель освещения;
  4. реле топливного насоса;
  5. блок управления дворниками.

На автомобилях с более богатым электрооборудованием устанавливалась другая панель — дополнительная (устанавливалась сверху), заполненная классическими релейными элементами.

Блок под капотом

Он находится в крышке, расположенной на аккумуляторе, и состоит из предохранителей (большой мощности) и плавких предохранителей.

Аккумуляторный блок

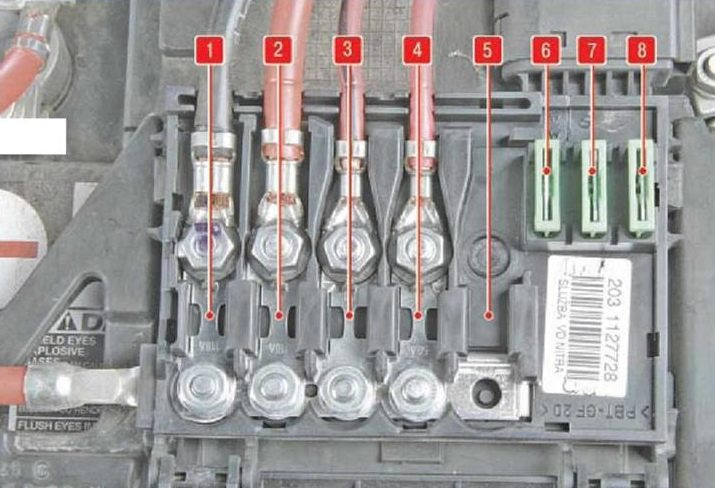

Схема

Блок-схема под капотом

Обозначение

аГенератор 110/150А
два110А Блок управления освещением салона
3Система охлаждения двигателя 40/50А
4Электронный блок управления 50А
5Свечи накаливания 50А для дизельных двигателей
6Система охлаждения двигателя электродвигателя 30А
7Блок управления АБС 30А
8Блок управления АБС 30А

Электросхемы Шкода Октавия

Более подробную информацию об электрооборудовании Шкода Октавия А4 вы можете найти, ознакомившись с электрическими схемами: «скачать.»
