Ремонт передней рессоры КамАЗ (5320,55111,4310)

Передняя рессора автомобилей КамАЗ модификаций 5320, 55111 и 4310 состоит из 15 листов. Каждый арбалет имеет серийный номер и каталожный номер. Счет ведется сверху вниз от крепления к опорам до крепления к передней балке. Более длинный лист пружины имеет номер 1, а более короткий — номер 15. Пружину натягивают три зажима. Хомут для галстука прикрепляется к центру пружины и соединяет все 15 листьев вместе. Еще два хомута устанавливаются на левую и правую части пружины и соединяют листы с первого по десятый номер.

Ремонт передней рессоры КамАЗ может потребоваться в случае повреждения одного или нескольких листов. Для их замены потребуется разборка пружины с последующей ее разборкой.

1. Пружинный лист №9 2. Пружинный лист №8 3. Пружинный лист №7 4. Пружинный лист №6 5. Пружинный лист №5

6. Пружина листовая № 4 7. Пружина листовая № 3 8. Пружина листовая № 2 9. Пружина листовая № 1 10. Гайка М10х1,25-6Н

11. Втулка распорная 12. Болт М10х1,25-6гх100 13. Муфта стяжная 14. Штифт 10х95 15. Штифт 3,7х25

16. Накладной лист 17. Заклепка 12х22 18. Лист №10 19. Воротник 20. Заклепка 12х22 21. Лист №11

22. Лист №12 23. Лист №13 24. Лист №14 25. Лист №15

Технические характеристики передней рессоры КамАЗ

Пружина крепится к передней балке двумя стремянками. По две гайки на каждой лестнице.

Демонтаж рессоры передней КамАЗ

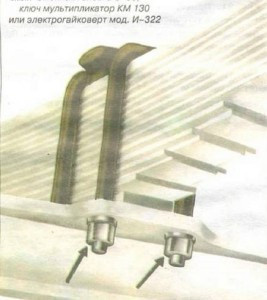

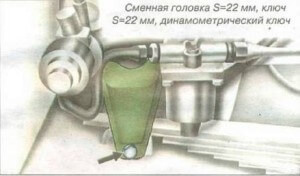

Спереди пружина крепится первым листом к фиксирующей проушине, а вторым листом двумя гайками к кронштейну. Поэтому для разборки необходимо открутить гайку 1, указанную на рисунке слева, и две гайки, отмеченные цифрой 2.
