Шкода Октавия а5 предохранители и реле

Шкода Октавия второго поколения создана на платформе а5. Выпускался в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах с семейным кузовом и лифтбеком, как с бензиновыми, так и с дизельными двигателями. В этом материале мы приведем описание блоков предохранителей и реле на Шкода Октавия а5 (МК2), их расположение, фото и схемы.

шкода октавия а5

Количество элементов в блоке и их назначение может отличаться от представленного и зависит от года выпуска, уровня оснащения автомобиля и страны назначения доставки.

Блоки в салоне

Блок предохранителей

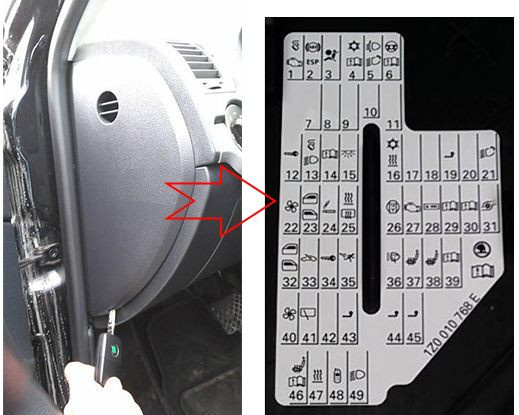

Он расположен на торце платы за защитной крышкой. На обратной стороне которого должно быть обновленное описание предохранителей в виде брошюры.

Блокировать доступ

Фото — схема

Фото схемы блока предохранителей Шкода Октавия А5

Описание

а10А Диагностический разъем, блок управления двигателем, топливный насос
два5А Блок управления АБС, ESP
35А подушки безопасности
45A Отопление, кондиционер, фонарь заднего хода
55A Электрическая регулировка угла наклона фар
65A Комбинация приборов, блок управления автоматической коробкой передач, блок управления электроусилителем руля, система помощи при парковке
7Бронирование
8Бронирование
9Бронирование
10Бронирование
11Бронирование
1210А Блок управления центральным замком
тринадцать10А Блок управления внешним освещением, стоп-сигналы
145А Блок управления АКПП, блокировка селектора передач
пятнадцать7.5А Блок управления освещением салона
шестнадцать10А Система климат-контроля
17Дополнительное оборудование
185A Датчики помощи при парковке
ночь5A Блок управления тягой — сцепное устройство
двадцать5A Система помощи при трогании на подъеме
двадцать одинБронирование
2240А вентилятор кондиционера
2330А Электростеклоподъемники передних стекол
24Предохранитель прикуривателя 15А
25Обогрев заднего стекла 25/30А дополнительный обогреватель
26Розетка 20А в багажнике
2715А Реле топливного насоса, топливные форсунки
28Дополнительное оборудование
2910А Блок управления двигателем
тридцать20А Блок управления АКПП
31Тормозной вакуумный насос 20А
3230А Электростеклоподъемники задних дверей
3325А люк с электроприводом
3. 420А блок управления комфортом
355А Противоугонная система
36Омыватель фар 20А
3720А Подогрев передних сидений
3830А обогрев заднего сиденья
39Бронирование
4040А вентилятор отопителя
4115А Стеклоочиститель задней двери
42Омыватель лобового стекла 15А
43Сцепка 15А
44Тяга 20А
Четыре пятьСцепка 15А
465A Обогрев форсунок омывателя ветрового стекла
475А Дополнительное реле обогрева
48Бронирование
495А центральный выключатель света

Предохранитель №24 на 15А отвечает за прикуриватель. А для омывателя лобового стекла номер 42, он же 15А.

Блок реле

Он находится под панелью приборов, за обшивкой.

Опция 1

расположение коробки реле

Схема

Блок-схема с реле Шкода Октавия А5

Обозначение

  • В4 — реле напряжения питания (30)
  • B5 — реле обогрева заднего стекла
  • B6 — реле звукового сигнала
  • B7 — реле -1- насоса омывателя
  • В8 — реле -2 — насос омывателя
  • В9 — реле переключения контакта Х

Вариант 2

Блок с реле а5

В этой версии также есть центральный блок управления.

Релейный блок под ЦБУ

Схема

Релейный блок под ЦБУ

Цель

  1. реле напряжения питания (15) -J329-
  2. реле обогревателя заднего стекла -J9-
  3. реле напряжения питания (50) -J682- / пусковое реле 1 -J906-
  4. реле топливного насоса (формирование давления подачи) -J643- (для двигателей с кодами BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (для дизельных двигателей)
  5. переключающее реле для контакта X -J59-

Дополнительный релейный блок над ЦБУ

Релейный блок в ЦБУ

Расшифровано

  • D1 — Реле автономного обогрева -J485- (автомобили с автономным дополнительным отопителем) / реле малой тепловой мощности -J359- (автомобили с дополнительным сопротивлением обогрева (PTC))
  • D2.1 — Реле звукового сигнала -J4-
  • D2.2 — Реле топливного насоса (для двигателей с кодами BUD, CGGA, BSE, BSF, CMXA, CHGA) / — Дополнительное реле топливного насоса -J832- (для двигателей с кодами CLCA, CLCB, CFHF, CFHC, BLIND)
  • D3 — реле высокой тепловой мощности -J360- (на автомобилях с дополнительным резистивным нагревателем (PTC))
    D3.1 — Реле вентилятора приточного воздуха -J13- (на автомобилях с автономным автономным отопителем)
  • D3.2 — Реле топливного насоса дополнительного отопителя -J749- (автомобили с автономным дополнительным отопителем)
  • D4 — Пусковое реле 2 -J907-
  • D5.1 — реле омывателя фар — J39
  • D5.2 — Резисторное реле -J925- (для кода двигателя CAYC)

Более подробную информацию о расположении, доступе, а также видеопример снятия блока комфорта можно найти в этом видео.

Не работает духовка? Некоторые модели имеют термопредохранитель печки, который находится отдельно.

предохранитель печки шкода а5

Видео пример его замены.

Блок под капотом

Он расположен с левой стороны моторного отсека под защитным кожухом и состоит из 2-х блоков:

  1. отдел предохранителей и реле
  2. отделение предохранителей большой мощности в виде плавких вставок

Блок под капотом

Блок-схема предохранителей и реле

Блок-схема под капотом шкода октавия а5

Назначение предохранителей

аБронирование
два5A Подрулевые переключатели
3Диагностический разъем 5А
4Гидроэлектронный модуль ABS 30A
515А Блок управления АКПП
6Панель приборов 5А
7Бронирование
8Аудиосистема 15А
9Телефон 5А
105А питание реле блока управления двигателем
1120А Дополнительный блок управления отоплением и вентиляцией
125А Блок управления информационной шиной
тринадцать15А Блок управления двигателем
1420А вкл
пятнадцатьДатчик концентрации кислорода 5/15A, реле топливного насоса, реле свечей накаливания
шестнадцатьБлок управления АБС 30А
17Рог 15А
18Усилитель звука 30А
ночьСтеклоочиститель 30А
двадцатьБронирование
двадцать один15А датчик концентрации кислорода
225A Выключатель педали сцепления тормоза
235/10/15A Дополнительный воздушный насос, ТНВД, ДМРВ
2410А Клапан рециркуляции отработавших газов
2530А Правая фара
2630А Левая фара
2740А Дополнительный воздушный насос, подогрев
2840А стартер
29Клеммы питания 50А 30
тридцать50A Клемма X: Оборудование, подключенное к этой клемме, автоматически включается при запуске двигателя.

Расшифровка реле

  • R1 — реле электродвигателя вентилятора радиатора
  • R2 — Реле управления автоматической коробкой передач
  • R3 — реле напряжения питания (15)

Электросхемы Skoda Octavia 2

У вас есть вопросы? Изучайте электрические схемы Шкода Октавия А5 — «скачивайте» или спрашивайте их в комментариях.

На нашем канале мы подготовили видео к этой статье Смотрите и подписывайтесь.
