Замена сцепления ВАЗ 2107

Сцепление ВАЗ 2107 – важнейшая часть трансмиссии, участвующая в передаче крутящего момента на колеса. Он находится между коробкой передач и силовым агрегатом, передавая вращение от двигателя к коробке. Знание конструктивных особенностей всего узла и составляющих его элементов позволит легко заменить сцепление своими руками в случае необходимости.

Устройство сцепления ВАЗ 2107

Сцепление управляется педалью в салоне. При нажатии сцепление отключается от коробки передач, при отпускании включается. Это обеспечивает плавный пуск машины с места и бесшумное переключение передач. Сам узел состоит из большого количества взаимодействующих друг с другом элементов. ВАЗ 2107 оснащен однодисковым сцеплением с центральной пружиной.

Корзина сцепления

Сцепление состоит из двух дисков и выжимного подшипника. Сцепление, применяемое на ВАЗ 2107, простое и надежное. Нажимной (приводной диск) установлен на маховике. Внутри корзины находится ведомый диск, соединенный с первичным валом коробки передач специальными канавками.

Корзина сцепленияВнутри корзины дисковый привод

Сцепление может быть однодисковым и многодисковым. Первый считается более надежным. Сцепление работает следующим образом. Когда вы нажимаете на педаль, выжимной подшипник, установленный на входном валу, притягивает лепестки корзины к блоку цилиндров. В результате корзина и ведомый диск разъединяются и можно менять скорости.

Для ВАЗ 2107 подходят диски от ВАЗ 2103 (для двигателей до 1,5 л) и ВАЗ 2121 (для двигателей до 1,7 л). Внешне они очень похожи и имеют диаметр 200 мм. Эти диски можно отличить по ширине колодок (29 и 35 мм соответственно) и наличию метки 6 мм в одной из канавок амортизатора ВАЗ 2121.

О диагностике упругой муфты читайте: https://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/zamena-podvesnogo-podshipnika-na-vaz-2107.html

Диск сцепления

Ведомый диск иногда называют барабаном. С обеих сторон накладки приклеены. Для повышения эластичности в процессе изготовления на диске делаются специальные канавки. Кроме того, барабан снабжен восемью пружинами, расположенными в плоскости диска. Эти пружины снижают частоту крутильных колебаний и снижают динамические нагрузки.

Барабан соединен с редуктором, а корзина – с двигателем. Во время движения они сильно прижимаются друг к другу, поворачиваясь в одном направлении.

Приводной привод

Барабан снабжен восемью пружинами, расположенными в плоскости диска

Одноприводная схема, применяемая на ВАЗ 2107, надежна, относительно недорога и проста в обслуживании. Эту муфту легко снять и отремонтировать.

Ведомый диск для двигателя объемом 1,5 литра имеет размеры 200х140 мм. Также может быть установлен на ВАЗ 2103, 2106. Иногда на ВАЗ 2107 устанавливается барабан от Нивы (ВАЗ 2121), который отличается размерами (200х130 мм), усиленной системой демпфирования и большим количеством заклепок.

Выжимной подшипник

Выжимной подшипник, являясь наиболее уязвимым элементом сцепления, включает и выключает передачу вращения. Он расположен посередине диска и жестко связан с педалью через вилку. При каждом нажатии педали сцепления подшипник нагружается, и срок его службы сокращается. Не удерживайте педаль без необходимости. Подшипник установлен в направляющей приводного вала коробки передач.

Выжимной подшипник

Выжимной подшипник — самый уязвимый элемент сцепления

В комплекте сцепления выжимной подшипник имеет обозначение 2101. Подойдет и подшипник от ВАЗ 2121, рассчитанный на большие нагрузки и с повышенным ресурсом. Однако в этом случае также потребуется замена корзины, так как для нажатия на педаль потребуется большое усилие.

Вилка сцепления

Вилка предназначена для выключения сцепления при нажатии на педаль сцепления. Он перемещает выжимной подшипник и, как следствие, внутренний край пружины.

Вилка сцепления

Вилка предназначена для выключения сцепления при нажатии на педаль

В большинстве случаев при неисправной вилке выключение сцепления становится невозможным. Однако иногда он все же дает сбой. Если вы не замените вилку сразу, в будущем вам придется заменить весь узел сцепления.

Выбор сцепление

При покупке нового комплекта сцепления на ВАЗ 2107 специалисты рекомендуют придерживаться следующих критериев. При оценке ведомого диска:

  • поверхность накладок должна быть гладкой и ровной, без царапин, трещин и сколов;
  • все заклепки на диске должны быть одного размера и на одинаковом расстоянии друг от друга;
  • на диске не должно быть масляных пятен;
  • не должно быть люфта в местах стыка вкладышей и пружин;
  • логотип производителя должен быть так или иначе размещен на изделии.

При выборе корзины следует обратить внимание на следующие моменты:

  • корпус должен быть штампованным, без порезов и царапин;
  • поверхность диска должна быть гладкой и ровной, без трещин и сколов;
  • заклепки должны быть однородными и прочными.

Наиболее популярны следующие бренды.

  1. Valeo (Франция), специализирующаяся на производстве высококачественных элементов тормозной системы. Характерными чертами сцепления Valeo являются плавная работа с четким моментом зажигания, надежность, высокий ресурс (более 150 тыс км пробега). Однако такое сцепление стоит недешево. Сумка ВалеоСцепление Valeo отличается плавной работой с четким моментом включения
  2. Люк (Германия). Качество сцепления Luk близко к Valeo, но стоит чуть меньше. Выделены хорошие амортизирующие свойства продукции Luk.
  3. Крафт (Германия). Однако производство сосредоточено в Турции. Сцепление Craft отличается плавной работой без перегрева и надежной защитой маховика.
  4. Сакс (Германия). Компания специализируется на производстве деталей трансмиссии. Использование безасбестовых покрытий при изготовлении дисков сцепления сделало Sachs очень популярным в России.

К выбору сцепления нужно подходить комплексно и делать выбор после осмотра товара и консультации специалиста.

Замена сцепления

Если сцепление начинает буксовать, его необходимо заменить. Удобнее это делать в лифте или эстакаде. В крайнем случае можно использовать домкрат с обязательными защитными отбойниками. Для замены вам понадобятся:

  • стандартный набор отверток и ключей;
  • плоскогубцы;
  • чистая тряпка;
  • устанавливать;
  • анима

Демонтаж коробки передач

При замене сцепления на ВАЗ 2107 коробку передач нельзя полностью снимать, а только перемещать так, чтобы первичный вал вышел из зацепления с корзиной. Однако чаще всего коробка полностью разбирается. Помимо удобства, это позволяет проверить состояние картера и сальников. Редуктор разбирается следующим образом:

  1. Стартер снят. НачалоПеред разборкой коробки передач снимается стартер
  2. Отсоедините рычаг переключения передач. Перед демонтажем коробки рычаг переключения передач отсоединен
  3. Кронштейны глушителя снимаются.
  4. Снимите поперечины днища. ПутешествияПри снятии коробки передач поперечины отсоединяются

Подробнее о КПП ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/kpp/kpp-vaz-2107–5-stupka-ustroystvo.html

Снятие корзины с диском

После разборки коробки передач корзина с диском снимается в следующем порядке.

  1. Рулевое колесо фиксируется от смещения креплением.
  2. Ключом на 13 откручиваем крепежные винты корзины Корзина сцепления ВАЗ 2107Для снятия корзины ключом на 13 откручиваются болты ее крепления .
  3. Корзина с креплением отодвигается, а диск аккуратно вынимается.
  4. Корзину немного вдавливают, затем выравнивают и вытаскивают.

Снятие выжимного подшипника

После корзины снимается выжимной подшипник. Это делается следующим образом.

  1. С помощью отвертки надавите на усики на вилке, которая входит в зацепление с подшипником. Снятие выжимного подшипникаЧтобы снять выжимной подшипник, необходимо отжать вилку усиков
  2. Подшипник осторожно оттягивается на себя по шлицам первичного вала. Выжимной подшипник ВАЗ 2107Чтобы снять подшипник, потяните его на себя вдоль оси
  3. Сняв подшипник, отсоедините концы стопорного кольца от его крепления к вилке. Стопорное кольцо выжимного подшипника
  4. Выжимной подшипник крепится к вилке стопорным кольцом

После снятия стопорное кольцо проверяется на наличие повреждений и при необходимости заменяется новым. Если кольцо, в отличие от подшипника, в хорошем состоянии, его можно использовать повторно с новым подшипником.

Установка корзины с диском

При снятом сцеплении и коробке передач обычно проверяют состояние всех открытых узлов и деталей. Зеркала дисков и маховик следует смазать обезжиривателем, а на шлицы вала нанести смазку ШРУС-4. При установке корзины обратите внимание на следующие моменты.

  1. При установке корзины на маховик совместите центрирующие отверстия в корпусе со штифтами в маховике. Установка корзины в руль
  2. При установке корзины центрирующие отверстия в корпусе должны совпадать с болтами на маховике
  3. Крепежные болты следует затягивать по кругу равномерно, не более одного оборота за проход. Момент затяжки болтов должен быть в пределах от 19,1 до 30,9 Нм. Корзина зафиксирована правильно, если оправку можно легко снять после установки.

При установке диска он вставляется в корзину выступающей частью.

Установка диска в корзину

Диск помещается в корзину выступающей частью

При установке диска используется специальная оправка для его центрирования, удерживающая диск в нужном положении.

анима

Для центрирования диска используется специальная оправка

Порядок установки корзины с диском следующий.

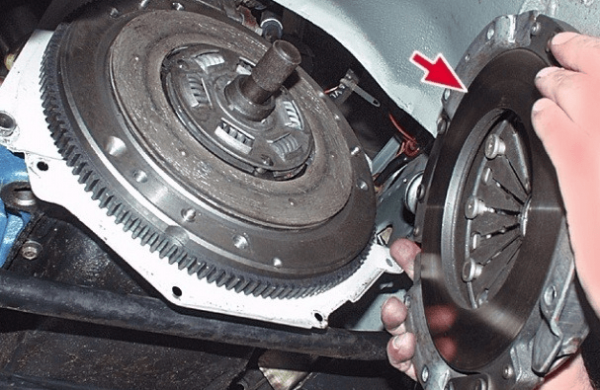

  1. В отверстие маховика вставляется оправка. Установка ведомого диска
  2. В отверстие маховика вставляется оправка для центрирования диска
  3. Ставится новый ведомый диск.
  4. Корзина установлена, болты загрунтованы.
  5. Болты затягиваются равномерно и постепенно по кругу.

Установка выжимного подшипника

При установке нового выжимного подшипника выполняются следующие действия.

  1. На шлицевую поверхность первичного вала наносится смазка Литол-24». Шлицевая часть входного валаШлицевая часть первичного вала смазывается «Литол-24»
  2. Одной рукой на вал надевается подшипник, другой рукой регулируется вилка сцепления.
  3. Подшипник вставляется до упора, пока он не зафиксируется на антеннах вилки.

Правильно установленный выжимной подшипник при нажатии рукой будет перемещать вилку сцепления

Установка КПП

Перед установкой коробки передач нужно снять патрон и сдвинуть картер в сторону двигателя. Потом:

  1. Нижние болты затянуты.
  2. Рычаг передней подвески устанавливается на свое место.
  3. Затяжка производится динамометрическим ключом.

Установка вилки сцепления

Вилка должна подходить под стопорную пружину на ступице выжимного подшипника. При установке рекомендуется использовать крючок, загнутый на конце не более чем на 5 мм. Таким инструментом легко поддеть вилку сверху и направить ее движение на установку под стопорное кольцо выжимного подшипника. В результате ножки вилки должны оказаться между этим кольцом и ступицей.

Самодельный крючок из проволоки

Самодельная подвеска из проволоки поможет установить вилку сцепления

О том, как отрегулировать ступичный подшипник ВАЗ-2107, читайте: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-stupichnogo-podshipnika-vaz-2107.html

Замена шланга сцепления

Изношенный или поврежденный шланг сцепления приведет к утечке жидкости из гидравлической системы, что затруднит переключение передач. Заменить его очень легко.

  1. Вся жидкость сливается из гидравлической системы сцепления.
  2. Расширительный бачок отсоединяется и убирается в сторону.
  3. Ключами на 13 и 17 отверните соединительную гайку магистрали сцепления на резиновом шланге. Замена шланга сцепления
  4. Накидная гайка откручивается ключами на 13 и 17
  5. Кронштейн снимается с кронштейна и вытягивается конец шланга.
  6. Ключом на 17 откручивается хомут шланга от рабочего цилиндра под автомобилем. Шланг полностью съемный.
  7. Установка нового шланга производится в обратной последовательности.
  8. В бачок сцепления заливается новая жидкость, затем прокачивается гидропривод.

Поврежденный или изношенный шланг сцепления можно определить по следующим признакам.

  1. При полном нажатии на педаль сцепления машину начинает трясти.
  2. Педаль сцепления не возвращается в исходное положение после нажатия.
  3. На концах шланга сцепления следы жидкости.
  4. После стоянки под машиной образуется мокрое пятно или небольшая лужица.

Поэтому заменить сцепление на автомобиле ВАЗ 2107 достаточно просто. Для этого потребуется новый комплект сцепления, стандартный набор инструментов и постоянное следование инструкциям профессионалов.
