Skoda Superb 2 (Skoda Superb B6) можно смело отнести к автомобилям бизнес-класса. Выпускался в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах с бензиновыми и дизельными двигателями в кузовах лифтбэк и универсал (Superb Combi). В данной публикации вы можете ознакомиться с описанием блоков предохранителей и реле Шкода Суперб второго поколения, расположением блоков, их фото и схемами. Обратите внимание на предохранитель прикуривателя и стиральной машины. В конце материала мы предложим вам руководство по обслуживанию и эксплуатации для скачивания.
Если вы владелец автомобиля другого поколения, изучите описание для 1-го или 3-го поколения соответственно.
Блоки в салоне
Блок предохранителей
Он расположен с левой стороны приборной панели, за защитной крышкой.
Фото — пример
На обратной стороне крышки должна быть обновленная схема вашего автомобиля с обозначением элементов.
Пример схемы
Подробное описание
| F1 | (7,5А) Диагностический разъем, блок управления двигателем, реле топливного насоса, блок управления топливным насосом |
| F2 | (5А) Блок управления ABS, ESC, выключатель индикатора контроля давления в шинах, датчик тормозной системы |
| F3 | (5A) Система SRS, выключатель подушки безопасности и блок управления |
| F4 | (5A) Индикатор интервала обслуживания, задний фонарь, зеркало с затемнением, датчик давления, комплект для подключения мобильного телефона |
| F5 | (5А) Блок управления корректора фар и корректора фар, блок управления парковочного ассистента, блок управления парковочного ассистента |
| F6 | (5А) Приборная панель, блок управления электромеханическим серводвигателем, Haldex, блокировка рычага селектора, питание шины данных, АКПП |
| F7 | (10А) Управление двигателем, подогрев клапана, расходомер воздуха |
| F8 | Блок управления прицепом |
| F9 | (5A) Двигатель вентилятора отопителя, дополнительный обогреватель и реле вентиляции |
| F10 | (10А) Фара (левая) |
| F11 | (10А) Фара (правая) |
| F12 | (10А) Резерв |
| F13 | (7,5А) Диагностический разъем, выключатель света, датчик дождя, часы |
| F14 | (15А) Центральный замок и крышка багажника |
| F15 | (7.5A) Центральный блок управления — освещение салона |
| F16 | (7.5А) Кондиционер |
| F17 | (10А) Резерв |
| F18 | (5А) Телефон |
| F19 | (5A) Комбинация приборов, рычаг стеклоочистителя и переключатель указателя поворота |
| F20 | (5А) КЕССИ |
| F21 | (7.5A) Блокировка рулевой колонки |
| F22 | (40А) Двигатель вентилятора отопителя |
| F23 | (30А) Передние электростеклоподъемники, передние двери с центральным замком |
| F24 | (5А) Автоматическая коробка передач (АТ) |
| F25 | (25A/30A) Обогрев заднего стекла, реле дополнительного обогрева и вентиляции |
| F26 | (25A) Разъем питания аксессуаров, розетка в багажнике |
| F28 | (30A) Устройство открывания багажника/двери задка |
| F29 | (5A/10A/20A) АКПП, муфта Haldex |
| Ф30 | (5A) Система вентиляции передних сидений |
| F31 | (5А) DVD-плеер |
| F32 | (30А) Задние электрические стеклоподъемники, центральный замок задних дверей |
| F33 | (25А) Люк с электроприводом |
| F34 | (5А) Противоугонная система, сигнализация, серена |
| Ф35 | (25A) Дополнительные разъемы питания, прикуриватель (спереди, сзади) |
| Ф36 | (20А) Омыватель фар |
| F37 | (20А) Подогрев передних сидений |
| F38 | (20А) Обогрев заднего сиденья |
| F39 | (10А) Стеклоочиститель заднего стекла |
| F40 | (40A) Электродвигатель вентилятора отопителя, реле дополнительного отопителя и вентиляции |
| F41 | (10А) Стеклоочиститель заднего стекла |
| F42 | (5А) Выключатель света |
| F43 | (15A) Электрический блок управления прицепа |
| F44 | (20A) Электрический блок управления прицепа |
| F45 | (15A) Электрический блок управления прицепа |
| F46 | (5A) Выключатель обогрева сиденья |
| F47 | Телефон |
| F48 | (5A) Аудио/навигационная система |
| F49 | Бронирование |
Предохранитель №35 отвечает за прикуриватель.
Блок с реле
Он находится под панелью приборов, добраться до него проще всего, сняв бардачок. Но для полного доступа нужно разобрать нижнюю часть защиты.
Блок-схема очень похожа на октавную диаграмму a5, так что при необходимости изучите и ее. Мы покажем обзор.
Этот блок состоит из 2-х частей. Блок над центральным блоком управления (ЦБУ) и блок под ЦБУ
Фото блока реле
Количество реле и их назначение могут различаться и зависеть от уровня электрооборудования и года выпуска.
Вот и реле: омывателя фар, бензонасоса, клаксона, обогревателя стекол… Также можно расположить отдельные предохранители, например, блок управления памятью положений подушки и спинки сиденья.
Блок под капотом
Расположен с левой стороны моторного отсека. На некоторых моделях Skoda Superb 2 перед снятием крышки блока предохранителей необходимо снять крышку аккумуляторного отсека.
Сам блок состоит из 2-х частей.
- Основная секция предохранителей и реле
- Плавкие вставки большой мощности

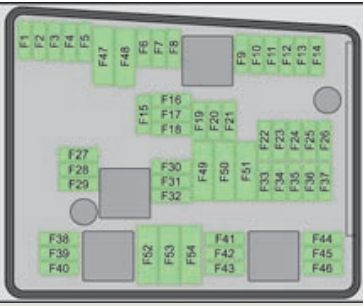

Вариант 1
Схема
Расшифровано
| а | |
| два | Реле насоса охлаждающей жидкости |
| 3 | |
| 4 | |
| F1 | (30А) Многофункциональный блок управления, правая фара, правый задний фонарь |
| F2 | (20А) Система АБС/ESP |
| F3 | — |
| F4 | — |
| F5 | (15А) Рога |
| F6 | — |
| F7 | — |
| F8 | — |
| F9 | (10А) Управление двигателем |
| F10 | — |
| F11 | (10А) Управление двигателем |
| F12 | (10А) Управление двигателем |
| F13 | (15А) Коробка передач DSG |
| F14 | — |
| F15 | (10А) Водяной насос |
| F16 | — |
| F17 | (5A) Приборная панель, рычаг стеклоочистителя и переключатель указатели поворота |
| F18 | (30А) Усилитель звука |
| F19 | (15A) Аудио/навигационная система |
| F20 | (5А) Телефон |
| F21 | — |
| F22 | Блок управления двигателем |
| F23 | (10А) Управление двигателем |
| F24 | (5А) Диагностический блок |
| F25 | — |
| F26 | — |
| F27 | (15A) Управление двигателем, клапан дозирования топлива |
| F28 | (15А/20А) Управление двигателем |
| F29 | (5A) Управление двигателем, главное реле |
| Ф30 | (20A) Автономный отопитель, блок управления автономным отопителем и вентиляцией |
| F31 | (30А) Стеклоочиститель |
| F32 | — |
| F33 | — |
| F34 | — |
| Ф35 | — |
| Ф36 | — |
| F37 | — |
| F38 | (10A) Блок управления электродвигателем вентилятора системы охлаждения, вентилятор радиатора, клапаны |
| F39 | (5A/10A) Датчик педали тормоза/сцепления |
| F40 | (7,5A/10A) Управление двигателем, лямбда-зонд |
| F41 | (10А) Управление двигателем, клапан AKF |
| F42 | (5A/10A) Блок управления двигателем, лямбда-зонд |
| F43 | (30А) управление двигателем, зажигание |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (30A) Многофункциональный блок управления, левая фара, левый задний фонарь |
| F48 | (40А) Система АБС/ESP |
| F49 | Основные цепи зажигания |
| F50 | — |
| F51 | — |
| F52 | (40A) Вспомогательные цепи, силовое реле — клемма X |
| F53 | (50А) Аксессуары |
| F54 | — |
Вариант 2
Схема
Описание
| а | |
| два | |
| F1 | — |
| F2 | (5А) Коробка передач DSG |
| F3 | (5A) Многофункциональный блок управления, измерительный провод |
| F4 | (20A/30A) Система ABS/ESP |
| F5 | (15А) Коробка передач DSG |
| F6 | (5А) |
| F7 | (40A) Питание на клемме 15 (вкл) |
| F8 | (15А) Основной блок |
| F9 | (5А) Телефон |
| F10 | (5A/10A) Управление двигателем, главное реле |
| F11 | (20А) Блок управления дополнительным отопителем и вентиляцией |
| F12 | (5А) Диагностический блок, блок управления шиной данных |
| F13 | (15A/30A) Управление двигателем, блок управления двигателем |
| F14 | (20А) Управление двигателем, зажигание |
| F15 | (5A/10A) Лямбда-зонд (бензиновый двигатель) Реле свечи зажигания и топливный насос (дизельный двигатель) |
| F16 | (30А) Многофункциональный блок управления, правая фара, правый задний фонарь |
| F17 | (15А) Рога |
| F18 | (30А) Усилитель звука |
| F19 | (30А) Стеклоочиститель |
| F20 | (10A/15A/20A) Клапан дозирования топлива Насос охлаждающей жидкости |
| F21 | (10A/15A) Блок управления двигателем Лямбда-зонд |
| F22 | (5A) Выключатель педали сцепления |
| F23 | (5A/10A/15A) Реле, клапаны, ТНВД |
| F24 | (10А) Вентилятор радиатора |
| F25 | (30A/40A) Система ABS/ESP, насос ABS |
| F26 | (30А) Многофункциональный блок управления левой фарой |
| F27 | (50А) Свечи накаливания, свеча накаливания |
| F28 | (50А) Обогреватель ветрового стекла |
| F29 | (50А) Аксессуары |
| Ф30 | Силовое реле — клемма X |
Руководство по эксплуатации
У вас есть вопросы? Изучите это руководство по обслуживанию и эксплуатации Skoda Superb 2: «скачать». Возможно там вы найдете ответ или напишите в комментариях и мы постараемся вам помочь.
