Предохранители Volvo FH12

Расположение реле и предохранителей в блоке электрооборудования VOLVO (Вольво) FH12FL6 FH16 и описание функций.

Описаны два типа блоков предохранителей и описано назначение двух моделей VOLVO FH12 и FH16 с 36 предохранителями в блоке предохранителей и 48 предохранителями в блоке предохранителей.

ВОЛЬВО ФШ12 и ФШ16 с 36 предохранителями

ВОЛЬВО ФШ12 и ФШ16 с 48 предохранителей

Описание предохранителей с монтажного блока на 36 штук.

F1 — ближний свет слева,

Фары ближнего света F2 правая сторона,

Отопитель F3, эбешпехер, вебасто, радио,

F5 фонарь заднего хода, фонарь зарядки генератора, возбуждение генератора, предохранитель заднего хода в электрической схеме

F9 тахограф, часы, сигнальные лампы, предохранитель в электрической схеме

F10 Двигатель вентилятора кондиционера, отопления салона

Подогрев свечей накаливания двигателя F15, предохранитель для подогрева свечей накаливания в электрической схеме

F22 ничего (резерв)

F23, пневматическая подвеска, подъемник рамы,

F24 левые боковые фары.

F30, габаритный фонарь прицепа с правой стороны,

F31 блокировка дифференциала, ВОМ, предохранитель в электрической цепи

F32, рожок, аксессуар,

F33 Стеклоподъемник со стороны водителя

Центральный замок F34, электрические стеклоподъемники с пассажирской стороны,

Фары ближнего света F35

Реле освещения в электрической схеме

302 Реле освещения (вспомогательные огни) предохранитель в электрической схеме

305 Реле света заднего хода в электрической схеме

306 Реле ближнего света в электрической схеме

307 Схема подключения реле дальнего света

315 Реле стартера

343 Реле задних противотуманных фар Схема подключения реле противотуманных фар

375 Реле дневных ходовых огней, генератор переменного тока,

Имеются отдельные предохранители освещения, их 6 штук под жалюзийной крышкой в конце блока управления освещением (под блоком предохранителей). Они взрываются в случае серьезных неисправностей в электрическом жгуте и лампах. В этом случае в диагностическом меню блока управления освещением появится код неисправности 1 и т.д. В этом случае указанные лампы не будут работать по диагонали в автомобиле. Если фары не загораются только на тракторе, неисправность может заключаться в проводке или в самих фарах.

Описание предохранителей с монтажного блока на 48штук.

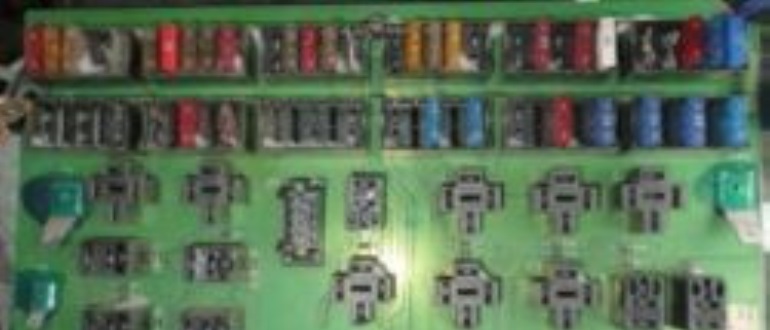

Предохранители на печатной плате электрического центра

Вот оригинальная идентификация предохранителей

Нажмите на изображение, чтобы увеличить его

F1 Пневматическая подвеска,

F2 Зонные ингибиторы, управление компрессором

F3 Подушка безопасности, иммобилайзер

F4 Центральный замок

F5 Внутреннее освещение, переключатель времени

F6 Остановка прицепа

F8 Делитель напряжения для радиоприемника

F11 Мигающий дальний свет

F12 Пневматическая подвеска

F13 Дверные зеркала с электроприводом и подогревом

F14 Реле радиатора с подогревом

F15 Ближний свет LHS

F16 Дальний свет LHS

F18 Управление вентилятором охлаждения

F19 ЭБУ автомобиля

F20 Двигатель электромагнитного клапана

F21 Реле приборов, зеркала с подогревом эл.

F22 Дневной ходовой огонь

F23 Осушитель с подогревом

F24 Дополнительное оборудование

F25 Зеркала с электрической регулировкой

F26 Блокировка дифференциала, отбор мощности

F27 Электронный климат-контроль

F28 Огни указателей поворота, указатели поворота

F31 Делитель напряжения 12v

F32 Задние противотуманные фонари

F33 Левостороннее наружное освещение

F34 Стояночный фонарь для прицепа с левой стороны

F35 Навесной фонарь, в багажном отделении

F36 Правый габаритный фонарь для прицепа

F37 Маркерная лампа концевой разметки трактора, правая

F38 Указатель поворота, сигнальная лампа аварийной остановки

F39 RHS малый радиус

F40 Правый дальний свет

F40 Правый дальний свет

F41 Электрические стеклоподъемники, пассажирская сторона

F42 Электрические стеклоподъемники, со стороны водителя

ЭБУ двигателя F43

F44 Фонарь заднего хода

F45 Вентилятор, блок управления климат-контролем

F46 Электрический подогрев сидений, стояночный подогрев

F48 Омыватель ветрового стекла и омыватель фар

Реле на плате электрической панели управления

301 Реле, противотуманные фары 9; . (CG5)

305 Реле, фонарь заднего хода ;12; . (EA7)

306 Эстафета, полные лучи ;11; . (CE55)

307 Реле, ближний свет ;3; . (CE48)

308 Реле, тормозные огни грузовика ;8; . (CK8)

308B Реле, стоп-сигнал прицепа ;10; . (CK15)

309L Реле, габаритные огни левое ;1; . (CE19)

309R Реле, габаритные огни, правое ;2; . (CE26)

315R Реле, выключатель стартера ;4; . (AA42)

343 Реле, задние противотуманные фары ;7; . (CG12)

348A Реле, вентилятор, блок управления климат-контролем ;13; . (HA 6)

360 Реле, ингибитор отбора мощности ;14; (LD3) (LE4)

379 Реле, впрыск топлива ;5; . (AC17)

3005 Реле, управляемое генератором ;6; . (AA52)

3101 Реле, внутренние лампы ;15; . (ER13) (ES13)

Электрическая схема управления коробкой передач VOLVO FH12 Geartronic.

Предохранители вольво fh12: электросхема

Предохранители VOLVO FH12,FH16, электрическая система версия 2.
Оглавление

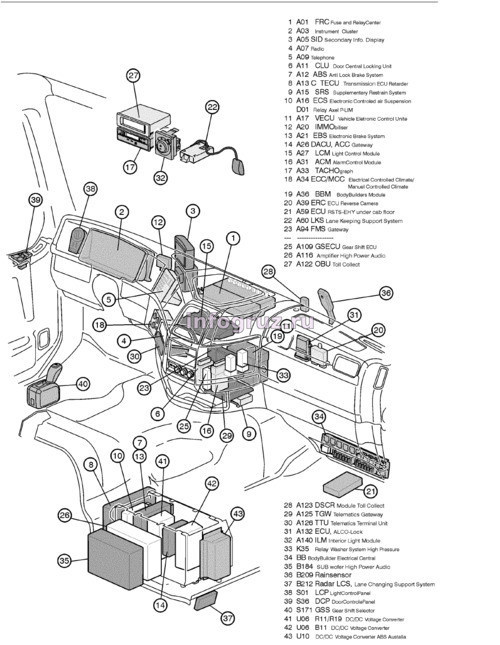

Расположение.Общая информация.
Электрический распределительный блок, автомобили с левым рулем.
Электрическая распределительная коробка, автомобили с правым рулем
Главные предохранители.
В блоке реле и предохранителей
В дополнительном блоке предохранителей, расположенном рядом с блоком реле и предохранителей.
Реле
В блоке реле и предохранителей
Сторона реле и блока предохранителей
Под подстаканником
Под блоком реле и предохранителей
В надстройке, перед пассажирским сиденьем

Местоположение 1
Общая информация
Предохранители и реле грузовика находятся под крышкой в центре приборной панели. Несколько реле расположены под рукояткой
подстаканник. Предохранители и реле для надстройки расположены под приборной панелью, перед пассажирским сиденьем.
Чтобы получить доступ к предохранителям и реле, сделайте следующее:
Затяните подстаканник, ослабьте два винта и снимите крышку.
Под крышкой есть маркировка, которая показывает расположение предохранителей и реле и указывает компоненты, к которым они относятся.
Обычное наружное освещение автомобиля управляется модулем управления освещением. Здесь содержатся функции управления для каждой цепи освещения.
Предохранители больше не используются для этих функций. Если какая-либо цепь выходит из строя, например, из-за перегрузки или короткого замыкания, на приборной панели появляется сообщение. Работа возобновляется после устранения неисправности.

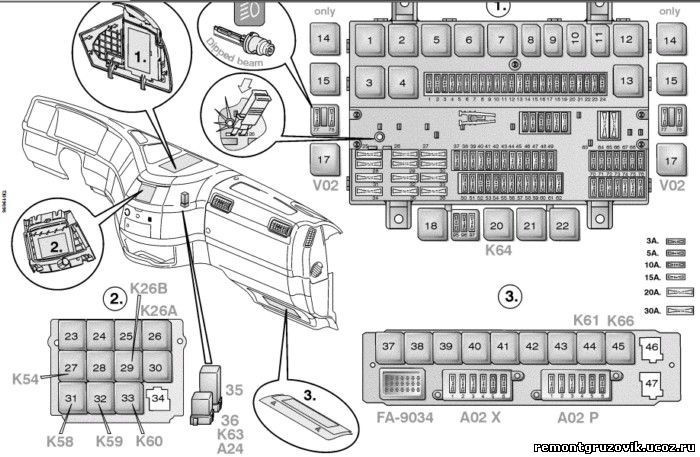

2 Местоположение
Электрический распределительный блок, автомобили с левым рулем.


T3014334
Под крышкой каждого электрического распределительного щита находится табличка с указанием расположения предохранителей и реле, а также компонентов, к которым они относятся.
1 Реле и блоки предохранителей с окружающими реле
2 реле, расположенные под подстаканником.
3 Предохранители и реле для надстройки, перед пассажирским сиденьем
Расположение 3
Электрическая распределительная коробка, автомобили с правым рулем

T3014335
Под крышкой каждого электрического распределительного щита находится табличка с указанием расположения предохранителей, реле и
предохранители и реле, а также детали, к которым они относятся.
1 Реле и блоки предохранителей с окружающими реле
2 реле, расположенные под подстаканником.
3 Предохранители и реле для надстройки, перед пассажирским сиденьем
4 предохранителя
Главные предохранители
расположены в главном блоке предохранителей внутри батарейного отсека на раме.
Четыре предохранителя закреплены в блоке предохранителей с помощью пружинных шайб и гаек.
Важно, чтобы гайки были затянуты с рекомендуемым моментом затяжки. См. таблицу.
Если они недостаточно затянуты, может произойти перегрев. Слишком большой крутящий момент может привести к короблению и растрескиванию.
ПРИМЕЧАНИЕ
Затяните гайки с правильным моментом затяжки. Не забудьте использовать пружинные гайки.

T3014566
Размер Момент затяжки
M5 4,0 Нм +/- 5%
M8 20,0 Нм +/- 5%
M10 33,0 Нм +/- 5%
Предохранители обычно служат столько же, сколько срок службы автомобиля.
Если перегорел предохранитель, отвезите автомобиль на станцию техобслуживания для проверки электрической системы.
Размер Назначение
1,125 A Предварительный нагрев
2 200 A Гидравлический подъемник тележки / кузов
3 125 A Кабина
4 40 A Второй источник света Читайте также: Посадка картофеля почвофрезой — Установка и регулировка машины

Блок реле и предохранителей
В центральной электрической коробке используются два типа предохранителей. Когда предохранитель в конкретном держателе предохранителя необходимо часто менять.
Если держатель предохранителя требует частой замены, доставьте автомобиль в мастерскую для проверки электрической системы.
Важно: Перед заменой предохранителя отключите электропитание.
Если питание включено, держатель предохранителя может перегореть.
ВНИМАНИЕ
Всегда используйте предохранители с указанной силой тока.
Никогда не используйте предохранитель с большей силой тока.

Нет: Обозначение: предохранитель — номинальный ток:
F 1 TPM . 10A
F 2 Освещение, отсек нагрузки 10A
F 3 Загрузочный фонарь, фонарь седла . 10A
F 4 Сиденье с электроприводом, откидной насос кабины, погрузочные и седельно-сцепные огни 5A
F 5 Инструментарий, (кл. 30) . 5A
F 6 Осушитель воздуха 5A
F 7 Блок управления автомобилем, электронная блокировка запуска . 5A
F 8 Контрольно-измерительные приборы для контроля давления в шинах . 5A
F 9 Блок управления диапазоном, зона блокировки (в коробке передач) . 5A
F10 Датчик оксида азота, платная автомагистраль . 5A
F11 Блок управления, селектор коробки передач 5A
F12 Блок управления коробкой передач/тормозом . 10A
F13 Стеклоочистители ветрового стекла . 15A
F14 Прикуриватель, отсек для лампы, центральная секция . 10A
F15 Водоотделитель, нагреватель топливного фильтра, клапан слива воды 10A
F16 Блокировка дифференциала, отбор мощности . 5A
F17 Блок управления, наружное освещение . 5A
F18 Звуковой сигнал, электромагнитный клапан для пневматического звукового сигнала . 10A
F19 Кондиционер, ворота FMS 5A
F20 Центральный замок, стояночный отопитель . 10A
F21 Вентилятор, климат-контроль . 15A
F22 Освещение кабины 10A
F23 Пневматическая подвеска … 5A
F24 Осушитель воздуха, стояночный обогреватель ADR, обогрев зеркал заднего вида 10A
F25 Система помощи ABS/EBS прицепа . 20A
F26 Блок предохранителей надстройки . 30A
F27 Электрический левый стеклоподъемник, зеркала заднего вида с электрообогревом . 20A
F28 ABS/EBS . 20A
F29 Кофеварка . 30A
F30 Открывание правого электрического окна 20A
F31 Главный предохранитель для предохранителей 95-97 . 20A
F32 Блок управления климатом 20A
F33 Электрический механизм наклона кабины 30A
F34 Силовой механизм наклона, 30A
F35 Электрическая регулировка наклона сиденья 20A
F36 Автоматический выключатель для фонарей заднего хода, прицеп . 15A
F37 Динафлот . 5A
F38 Лампы Dynafleet . 5A
F39 Дверные зеркала с электроприводом . 5A
F40 Блок управления двигателем 15A
F41 Электромагнитные клапаны двигателя, электрический топливный насос 10A
F42 Реле обогрева блока двигателя, вентилятор охлаждения с электрическим управлением 5A
F43 BBM блок надстройки 5A
F44 Преобразователь напряжения для радио / розетки 12В 15А
F45 Преобразователь напряжения для розетки 12 В . 15A
F46 Вращающаяся сигнальная лампа 15A
F47 ACC . 5A
F48 ABS/EBS, переключатель EBS . 5A
F49 Пневматическая подвеска/подъемное устройство прицепа 3A
F50 Телефон . 5A
F51 Ось с гидравлическим приводом 5A
F52 Предварительный нагрев, реле перегрузки, положение радио . 10A
F53 Освещенная вывеска на крыше . 10A
F54 Dynafleet, ворота FMS 10A
F55 Подушка безопасности, преднатяжители ремней безопасности 5A
F56 Бесплатно . 5A
F57 Блок управления, разблокировка селектора коробки передач . 3A
F58 D+ Реле короткого замыкания, только ADR . 5A
F59 Реверсивная камера, Dynafleet 5A
F60 Мост с гидравлическим управлением 5A
F61 Противоугонная сигнализация, Volvo link (SAM), рычаг складывания зеркал заднего вида, Япония …. 5A
F62 Бесплатно . 15A
F63 Бесплатно . 10A
F64 Бесплатно . 10A
F65 Центральная система смазки 10A
F66 Верхняя заслонка . 10A
F67 Напольные лампы, лампы для чтения . 10A
F68 Холодильник 10A
F69 Розетка 12 В . 10A
F70 Система ABS/EBS, прицеп (класс 15) . 5A
F71 Дополнительное оборудование . 10A
F72 Система регулировки высоты, фары . 5A
F73 Гидравлически управляемая ось 5A
F74 Омыватель фар (высокого давления) 15A
F75 Сиденья с электроподогревом . 15A
F76 D+ Реле короткого замыкания, только ADR . 15A

В дополнительном блоке предохранителей со стороны реле и блока предохранителей

F77 Фара, ближний свет, левая сторона . 15A
F77 Основная газоразрядная лампа, ближний свет, правая сторона . 15A

Предохранители
В дополнительном блоке предохранителей со стороны реле и блока предохранителей
F95 Система центрального замка 10A
F96 Сигнализация о взломе … 5A
F97 Стояночный отопитель . 15A

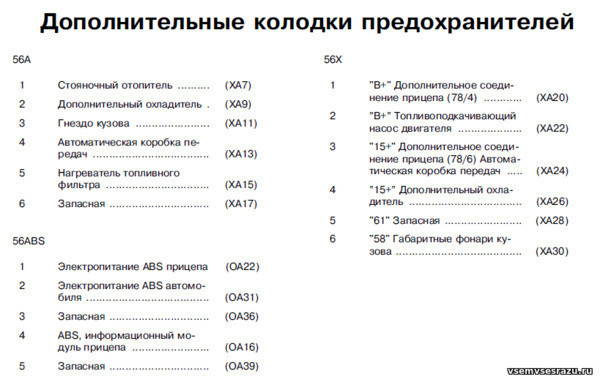

Для надстройки .
56 X. Предохранители для надстройки

1 Клемма 30, аккумулятор + . 15A
2 Клемма 30 «+» аккумулятора … 15A
3 Терминал 15, положение вождения … 15A
4 Терминал 15, положение вождения … 15A
5 Клемма 61, генератор переменного тока . 10A
6 Бесплатно . 10A
56 P. Предохранители для надстройки (опция)

1 Клемма 30, аккумулятор «+» … 15A
2 Клемма 30, аккумулятор «+» … 15A
3 Клемма 30, аккумулятор + … 15A
4 Клемма 30, аккумулятор + … 15A
5 бесплатных … 10A
6 бесплатных … 10A
Важно: Непрерывная нагрузка на предохранители не должна превышать 80% от их допустимого тока. Для замены следует использовать только оригинальные предохранители.
Для замены используйте предохранители.

Реле
В блоке реле и предохранителей

1 Реле перегрузки, положение радиостанции
2 Впрыск топлива
3 Стартерный двигатель
4 Реле перегрузки, блок предохранителей надстройки
5 Автоматическая коробка передач
6 Вентилятор, кондиционер (отдельные автомобили)
7 Прерывистая работа стеклоочистителей ветрового стекла
8 Зона и дальность передачи
9 Внутреннее освещение
10 Рабочие фары, фонари на дышле
11 Пневматическая подвеска, ECS
12 Огни заднего хода, прицепное устройство
13 Управление генератором переменного тока

Реле
Сторона реле и блока предохранителей
14 Реле замедления, подъемник тележки, сцепное устройство прицепа
15 Реле замедления, тележечный подъемник, подъемное устройство прицепа с ограничителем нагрузки на ось
16 Свободный
17 Диодный модуль, только для автомобилей ADR
18 Гидравлически управляемая ось, блокировка третьей оси, домкрат для прицепа с ограничителем нагрузки на ось
19 Держатель предохранителя, F95-97
20 D+ реле короткого замыкания (только ADR) / ручной главный выключатель
21 Сиденье с электрической регулировкой
22 Вентилятор кондиционера, 1-я скорость с парковочным обогревателем (отдельные автомобили)

Подстаканник

23 Механизм наклона кабины
24 Центральная система смазки
25 Освещенная вывеска
26 Выдвижные зеркала заднего вида, Япония
27 Бесплатно
28 Свободный
29 Выдвижные зеркала заднего вида, Япония
30 Вращающаяся сигнальная лампа
31 Предупреждающая лампа противоскольжения, ближний свет, левая сторона
32 Сигнальная лампа противоскольжения, ближний свет, правая сторона
33 Сигнальная лампа противоскольжения, ходовые огни, левая сторона
34 Сигнальная лампа противоскольжения, дальний свет, правая сторона

Под блоком реле и предохранителей

35 Фары, омыватель дальнего света
36 ППК
Для надстройки, перед пассажирским сиденьем

37 Парковочные огни
38 Кнопки управления, самосвальный прицеп
39 Бесплатно, для надстройки
40 Бесплатно, для надстройки
41 Свободный, для надстройки
42 Фара
43 Запуск двигателя снаружи
44 Фара с передачей заднего хода
45 Тормоз (блокировка заднего хода)
46 Бесплатно, для надстройки
47 Бесплатно, для надстройки

VOLVO FM, FH версии 2 предохранители и реле





Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
