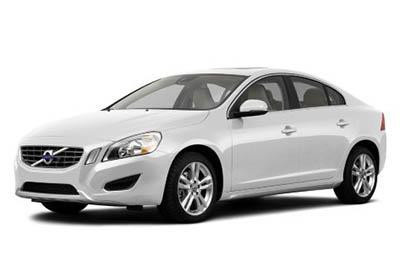

В этой статье мы рассмотрим Volvo S60 второго поколения до фейслифтинга, выпущенного в период с 2010 по 2014 год. Здесь вы найдете схемы блоков предохранителей Volvo S60 2011, 2012, 2013 и 2014 годов, узнаете о расположении панелей предохранителей внутри автомобиля, и вы будете знать назначение каждого предохранителя (расположение предохранителя) и реле.
Содержание
- Расположение блока предохранителей
- 1) Под бардачком
- 2) Моторный отсек
- 3) Багажник
- Схема блока предохранителей
- 2011
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2011)
- Под бардачком (Fusebox A)
- Назначение предохранителей под бардачком (Fusebox A – 2011)
- Под бардачком (Fusebox B)
- Назначение предохранителей под бардачком (Fusebox B – 2011)
- Грузовой район
- Назначение предохранителей в багажном отделении
- 2012
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2012)
- Под бардачком (Fusebox A)
- Назначение предохранителей под бардачком (Fusebox A – 2012)
- Под бардачком (Fusebox B)
- Назначение предохранителей под бардачком (Fusebox B – 2012)
- Грузовой район
- Назначение предохранителей в багажном отделении
- 2013
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2013 г.)
- Под бардачком (Fusebox A)
- Назначение предохранителей под бардачком (Fusebox A – 2013)
- Под бардачком (Fusebox B)
- Назначение предохранителей под бардачком (Fusebox B – 2013)
- Грузовой район
- Назначение предохранителей в багажном отделении
- 2014
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2014)
- Под бардачком (Fusebox A)
- Назначение предохранителей под бардачком (Fusebox A – 2014)
- Под бардачком (Fusebox B)
- Назначение предохранителей под бардачком (Fusebox B – 2014)
- Грузовой район
- Назначение предохранителей в багажном отделении
Расположение блока предохранителей
1) Под бардачком
Блок предохранителей находится под обивкой.
2) Моторный отсек
3) Багажник
Находится за обивкой с левой стороны багажника.
Схема блока предохранителей
2011
Моторного отсека
Распределение предохранителей в моторном отсеке (2011)
| № | функция | усилитель |
|---|---|---|
| один | Сдача | 50 |
| два | Сдача | 50 |
| 3 | Сдача | 60 |
| 4 | Сдача | 60 |
| 5 | Сдача | 60 |
| 6 | – | |
| 7 | – | |
| восемь | Омыватель фар (опционально) | двадцать |
| девять | Стеклоочиститель | 30 |
| десять | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| тринадцать | Насос АБС | 40 |
| 14 | Клапаны АБС | двадцать |
| пятнадцать | ||
| шестнадцать | Active Bending Lights: регулировка фар (опция) | десять |
| 17 | Центральный электрический модуль | двадцать |
| Восемнадцать | Блок питания АБС 15 | 5 |
| девятнадцать | Сила рулевого управления, зависящая от скорости (опция) | 5 |
| двадцать | Модуль управления двигателем (ECM), трансмиссия, SRS | десять |
| 21 | Моющие форсунки с подогревом (опция) | десять |
| 22 | Вакуумный насос I5T | 5 |
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Реле — блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | двадцать |
| 29 | рог | пятнадцать |
| 30 | Модуль управления двигателем (ECM) | десять |
| 31 | Модуль управления — автоматическая коробка передач | пятнадцать |
| 32 | Компрессор кондиционера | пятнадцать |
| 33 | Катушка реле | 5 |
| 3. 4 | Реле стартера | 30 |
| 35 | Катушки зажигания | двадцать |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | десять |
| 37 | ||
| 38 | Клапаны двигателя | десять |
| 39 | EVAP / кислородный датчик с подогревом / впрыск топлива | пятнадцать |
| 40 | ||
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 — 33 и 35 — 41 при необходимости можно заменить в любой момент.
Предохранители 1–15, 34 и 42–44 являются реле/переключателями, и их удаление или замена должны выполняться только квалифицированным и обученным специалистом по обслуживанию Volvo.
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A – 2011)
| № | функция | АН |
|---|---|---|
| один | Автоматический выключатель — информационно-развлекательная система | 40 |
| два | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевое управление (опция) (дверные ручки) | 5 |
| 7 | ||
| восемь | Управление дверью водителя | двадцать |
| девять | Управление дверью переднего пассажира | двадцать |
| десять | Органы управления на правой задней пассажирской двери | двадцать |
| 11 | Управление левой задней пассажирской дверью | двадцать |
| 12 | Бесключевой привод (опция) | 7,5 |
| тринадцать | Сиденье водителя с электроприводом (опционально) | двадцать |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | двадцать |
| пятнадцать | Складывающиеся подголовники задних сидений | пятнадцать |
| шестнадцать | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Дисплей информационно-развлекательной системы, навигационная система (опционально | десять |
| Восемнадцать | Информационно-развлекательная система | пятнадцать |
| девятнадцать | Система громкой связи Bluetooth | 5 |
| двадцать | ||
| 21 | Люк с электроприводом (опция), освещение салона, датчик климата | 5 |
| 22 | вилки на 12 вольт | пятнадцать |
| 23 | Подогрев переднего пассажирского сиденья (опционально) | пятнадцать |
| 24 | Сиденье водителя с подогревом (опционально) | пятнадцать |
| 25 | ||
| 26 | Обогрев заднего пассажирского сиденья (справа) (опция) | пятнадцать |
| 27 | Сиденье заднего пассажира с подогревом (левое) (опция) | пятнадцать |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль полного привода (опционально) | 5 |
| 30 | Система активного шасси (опционально) | десять |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B – 2011)
| № | функция | усилитель |
|---|---|---|
| один | ||
| два | ||
| 3 | Переднее освещение, сиденье с электроприводом (опция) | 7,5 |
| 4 | Информационный экран приборной панели | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | десять |
| 6 | Предусмотрено освещение, датчик дождя (опционально) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| восемь | Задний центральный замок и лючок бензобака | десять |
| девять | Стиральные машины | пятнадцать |
| десять | Стеклоочиститель | пятнадцать |
| 11 | Отпирание багажника | десять |
| 12 | – | |
| тринадцать | Топливный насос | двадцать |
| 14 | Приемник дистанционного ключа, сигнализация, климат-контроль | 5 |
| пятнадцать | Замок рулевого колеса | пятнадцать |
| шестнадцать | Сигнализация, бортовая система диагностики | 5 |
| 17 | – | |
| Восемнадцать | Система подушек безопасности пассажира | десять |
| девятнадцать | Передний радиолокационный адаптивный круиз-контроль (опция) | 5 |
| двадцать | Педаль акселератора, наружные зеркала с электроприводом, подогрев задних сидений (опция) | 7,5 |
| 21 | Информационно-развлекательная система, CD и радио | пятнадцать |
| 22 | Тормозные огни | 5 |
| 23 | Электрический люк (опция) | двадцать |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | усилитель |
|---|---|---|
| один | Электрический стояночный тормоз (левая сторона) | 30 |
| два | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Заглушка прицепа 2 (опция) | пятнадцать |
| 5 | – | |
| 6 | ||
| 7 | 12В задний выход | пятнадцать |
| восемь | – | – |
| девять | – | – |
| десять | – | – |
| 11 | Розетка для прицепа 1 (дополнительно) | 40 |
| 12 | – | – |
2012
Моторного отсека
Распределение предохранителей в моторном отсеке (2012)
| № | функция | усилитель |
|---|---|---|
| один | Сдача | 50 |
| два | Сдача | 50 |
| 3 | Сдача | 60 |
| 4 | Сдача | 60 |
| 5 | Сдача | 60 |
| 6 | – | |
| 7 | – | |
| восемь | Омыватель фар (опционально) | двадцать |
| девять | Стеклоочиститель | 30 |
| десять | – | |
| 11 | Вентилятор климатической системы | 40 |
| 12 | – | |
| тринадцать | Насос АБС | 40 |
| 14 | Клапаны АБС | двадцать |
| пятнадцать | – | |
| шестнадцать | Active Bending Lights: регулировка фар (опция) | десять |
| 17 | Центральный электрический модуль | двадцать |
| Восемнадцать | АБС | 5 |
| девятнадцать | Сила рулевого управления, зависящая от скорости (опция) | 5 |
| двадцать | Модуль управления двигателем (ECM), трансмиссия, SRS | десять |
| 21 | Моющие форсунки с подогревом (опция) | десять |
| 22 | Вакуумный насос (5-цилиндровый двигатель) | 5 |
| 23 | Панель освещения | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Реле — блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | двадцать |
| 29 | рог | пятнадцать |
| 30 | Модуль управления двигателем (ECM) | десять |
| 31 | Модуль управления — автоматическая коробка передач | пятнадцать |
| 32 | Компрессор кондиционера | пятнадцать |
| 33 | Катушка реле | 5 |
| 3. 4 | Реле стартера | 30 |
| 35 | Катушки зажигания | двадцать |
| 36 | Модуль управления двигателем | десять |
| 37 | Система впрыска, массовый расходомер | пятнадцать |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем | десять |
| 39 | Клапан EVAP, датчик кислорода с подогревом | пятнадцать |
| 40 | Вакуумный насос / вентиляция картера (5-цилиндровый двигатель) | двадцать |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Вентилятор | 60 (5-цилиндровый двигатель) 80 (6-цилиндровый двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 — 33 и 35 — 41 при необходимости можно заменить в любой момент.
Предохранители 1–15, 34 и 42–44 являются реле/переключателями, и их удаление или замена должны выполняться только квалифицированным и обученным специалистом по обслуживанию Volvo.
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A – 2012)
| № | функция | АН |
|---|---|---|
| один | Выключатель — информационная система | 40 |
| два | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевое управление (опция) (дверные ручки) | 5 |
| 7 | ||
| восемь | Управление дверью водителя | двадцать |
| девять | Управление дверью переднего пассажира | двадцать |
| десять | Органы управления на правой задней пассажирской двери | двадцать |
| 11 | Управление левой задней пассажирской дверью | двадцать |
| 12 | Бесключевой привод (опция) | 7,5 |
| тринадцать | Сиденье водителя с электроприводом (опционально) | двадцать |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | двадцать |
| пятнадцать | Складывающиеся подголовники задних сидений | пятнадцать |
| шестнадцать | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио Sirius (опционально) | десять |
| Восемнадцать | Информационно-развлекательная система | пятнадцать |
| девятнадцать | Система громкой связи Bluetooth | 5 |
| двадцать | – | |
| 21 | Люк с электроприводом (опция), освещение салона, датчик климата | 5 |
| 22 | вилки на 12 вольт | пятнадцать |
| 23 | Обогрев заднего сиденья (опционально) (со стороны пассажира) | пятнадцать |
| 24 | Заднее сиденье с подогревом (опционально) (со стороны водителя) | пятнадцать |
| 25 | – | |
| 26 | Подогрев переднего пассажирского сиденья (опционально) | пятнадцать |
| 27 | Сиденье водителя с подогревом (опционально) | пятнадцать |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция), информационная система слепых зон (BUS) (опция) | 5 |
| 29 | Модуль полного привода (опционально) | 5 |
| 30 | Система активного шасси (опционально) | десять |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B – 2012)
| № | функция | АН |
|---|---|---|
| один | ||
| два | ||
| 3 | Фары, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (дополнительно), беспроводная система управления HomeLInk (дополнительно) | 7,5 |
| 4 | Информационный экран приборной панели | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | десять |
| 6 | Предусмотрено освещение, датчик дождя (опционально) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| восемь | Центральный замок: крышка топливного бака | десять |
| девять | ||
| десять | Стеклоочиститель | пятнадцать |
| 11 | Открытый багажник | десять |
| 12 | ||
| тринадцать | Топливный насос | двадцать |
| 14 | Панель управления климатом | 5 |
| пятнадцать | ||
| шестнадцать | Сигнализация, бортовая система диагностики | 5 |
| 17 | ||
| Восемнадцать | Система подушек безопасности, датчик веса пассажира | десять |
| девятнадцать | Система предупреждения о столкновении (опция) | 5 |
| двадцать | Педаль акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7,5 |
| 21 | – | |
| 22 | Тормозные огни | 5 |
| 23 | Электрический люк (опция) | двадцать |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | усилитель |
|---|---|---|
| один | Электрический стояночный тормоз (левая сторона) | 30 |
| два | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Заглушка прицепа 2 (опция) | пятнадцать |
| 5 | – | |
| 6 | ||
| 7 | 12В задний выход | пятнадцать |
| восемь | – | – |
| девять | – | – |
| десять | – | – |
| 11 | Розетка для прицепа 1 (дополнительно) | 40 |
| 12 | – | – |
2013
Моторного отсека
Распределение предохранителей в моторном отсеке (2013 г.)
| № | функция | АН |
|---|---|---|
| один | Сдача | 50 |
| два | Сдача | 50 |
| 3 | Сдача | 60 |
| 4 | Сдача | 60 |
| 5 | Сдача | 60 |
| 6 | ||
| 7 | ||
| восемь | Омыватель фар (опционально) | двадцать |
| девять | Стеклоочиститель | 30 |
| десять | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| тринадцать | Насос АБС | 40 |
| 14 | Клапаны АБС | двадцать |
| пятнадцать | ||
| шестнадцать | Active flex, затемнение фар (опция) | десять |
| 17 | Центральный электрический модуль | двадцать |
| Восемнадцать | АБС | 5 |
| девятнадцать | Сила рулевого управления, зависящая от скорости (опция) | 5 |
| двадцать | Модуль управления двигателем (ECM), трансмиссия, SRS | десять |
| 21 | Моющие форсунки с подогревом (опция) | десять |
| 22 | Вакуумный насос (5-цилиндровый двигатель) | 5 |
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Реле — блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | двадцать |
| 29 | рог | пятнадцать |
| 30 | Модуль управления двигателем (ECM) | десять |
| 31 | Модуль управления — автоматическая коробка передач | пятнадцать |
| 32 | Компрессор кондиционера | пятнадцать |
| 33 | Катушка реле | 5 |
| 3. 4 | Реле стартера | 30 |
| 35 | Катушки зажигания | двадцать |
| 36 | Модуль управления двигателем | десять |
| 37 | Система впрыска, расходомер воздуха, блок управления двигателем | пятнадцать |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем (6-цил.), соленоиды (только 6-цил., без турбонаддува), расходомер воздуха (только 5-цил) | десять |
| 39 | Клапан EVAP, датчик кислорода с подогревом | пятнадцать |
| 40 | Вакуумный насос / вентиляция картера (5-цилиндровый двигатель) | десять |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Вентилятор | 60 (5-цилиндровый двигатель) 80 (6-цилиндровый двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 — 33 и 35 — 41 при необходимости можно заменить в любой момент.
Предохранители 1–15, 34 и 42–44 являются реле/переключателями, и их удаление или замена должны выполняться только квалифицированным и обученным специалистом по обслуживанию Volvo.
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A – 2013)
| № | функция | АН |
|---|---|---|
| один | Выключатель — информационная система | 40 |
| два | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевое управление (опция) (дверные ручки) | 5 |
| 7 | ||
| восемь | Управление дверью водителя | двадцать |
| девять | Управление дверью переднего пассажира | двадцать |
| десять | Органы управления на правой задней пассажирской двери | двадцать |
| 11 | Управление левой задней пассажирской дверью | двадцать |
| 12 | Бесключевой привод (опция) | 7,5 |
| тринадцать | Сиденье водителя с электроприводом (опционально) | двадцать |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | двадцать |
| пятнадцать | Складывающиеся подголовники задних сидений | пятнадцать |
| шестнадцать | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио Sirius (опционально) | десять |
| Восемнадцать | Информационно-развлекательная система | пятнадцать |
| девятнадцать | Система громкой связи Bluetooth | 5 |
| двадцать | – | |
| 21 | Люк с электроприводом (опция), освещение салона, датчик климата | 5 |
| 22 | вилки на 12 вольт | пятнадцать |
| 23 | Обогрев заднего сиденья (опционально) (со стороны пассажира) | пятнадцать |
| 24 | Заднее сиденье с подогревом (опционально) (со стороны водителя) | пятнадцать |
| 25 | – | |
| 26 | Подогрев переднего пассажирского сиденья (опционально) | пятнадцать |
| 27 | Сиденье водителя с подогревом (опционально) | пятнадцать |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция), информационная система слепых зон (BUS) (опция) | 5 |
| 29 | Модуль управления полным приводом (опционально) | 5 |
| 30 | Система активного шасси (опционально) | десять |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B – 2013)
| № | функция | АН |
|---|---|---|
| один | ||
| два | ||
| 3 | Фары, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (дополнительно), беспроводная система управления HomeLInk (дополнительно) | 7,5 |
| 4 | Информационный экран приборной панели | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | десять |
| 6 | Предусмотрено освещение, датчик дождя (опционально) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| восемь | Центральный замок: крышка топливного бака | десять |
| девять | ||
| десять | Стеклоочиститель | пятнадцать |
| 11 | Открытый багажник | десять |
| 12 | Электрически складывающиеся подголовники задних сидений (опция) | десять |
| тринадцать | Топливный насос | двадцать |
| 14 | Панель климат-контроля, сигнализация по датчику движения ‘ | 5 |
| пятнадцать | ||
| шестнадцать | Сигнализация, бортовая система диагностики | 5 |
| 17 | ||
| Восемнадцать | Система подушек безопасности, датчик веса пассажира | десять |
| девятнадцать | Система предупреждения о столкновении (опция) | 5 |
| двадцать | Педаль акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7,5 |
| 21 | – | |
| 22 | Тормозные огни | 5 |
| 23 | Электрический люк (опция) | двадцать |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | усилитель |
|---|---|---|
| один | Электрический стояночный тормоз (левая сторона) | 30 |
| два | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Заглушка прицепа 2 (опция) | пятнадцать |
| 5 | – | |
| 6 | ||
| 7 | 12В задний выход | пятнадцать |
| восемь | – | – |
| девять | – | – |
| десять | – | – |
| 11 | Розетка для прицепа 1 (дополнительно) | 40 |
| 12 | – | – |
2014
Моторного отсека
Распределение предохранителей в моторном отсеке (2014)
| № | функция | АН |
|---|---|---|
| один | Сдача | 50 |
| два | Сдача | 50 |
| 3 | Сдача | 60 |
| 4 | Сдача | 60 |
| 5 | Сдача | 60 |
| 6 | – | |
| 7 | – | |
| восемь | Ветровое стекло с головой (опция), сторона водителя | 40 |
| девять | Стеклоочиститель | 30 |
| десять | – | |
| 11 | Вентилятор климатической системы | 40 |
| 12 | Ветровое стекло с жаткой (опционально) со стороны пассажира | 40 |
| тринадцать | Насос АБС | 40 |
| 14 | Клапаны АБС | двадцать |
| пятнадцать | Омыватель фар | двадцать |
| шестнадцать | Active Bending Lights: регулировка фар (опция) | десять |
| 17 | Центральный электрический модуль | двадцать |
| Восемнадцать | АБС | 5 |
| девятнадцать | Сила рулевого управления, зависящая от скорости (опция) | 5 |
| двадцать | Модуль управления двигателем (ECM), трансмиссия, SRS | десять |
| 21 | Моющие форсунки с подогревом (опция) | десять |
| 22 | Вакуумный насос (5-цилиндровый двигатель) | 5 |
| 23 | Панель освещения | 5 |
| 24 | – | |
| 25 | – | |
| 26 | – | |
| 27 | Реле — блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | двадцать |
| 29 | рог | пятнадцать |
| 30 | Модуль управления двигателем (ECM) | десять |
| 31 | Модуль управления — автоматическая коробка передач | пятнадцать |
| 32 | Компрессор кондиционера | пятнадцать |
| 33 | Катушка реле | 5 |
| 3. 4 | Реле стартера | 30 |
| 35 | Катушки зажигания | двадцать |
| 36 | Модуль управления двигателем | десять |
| 37 | Система впрыска, расходомер воздуха, блок управления двигателем | пятнадцать |
| 38 | Компрессор кондиционера, клапаны двигателя, модуль управления двигателем (6-цил.), соленоиды (только 6-цил без турбонаддува), расходомер воздуха (только 5-цил) | десять |
| 39 | Клапан EVAP, датчик кислорода с подогревом | пятнадцать |
| 40 | Вакуумный насос/обогреватель вентиляции картера (5-цилиндровый двигатель) | десять |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | – | |
| 43 | Вентилятор | 60 (5-цилиндровый двигатель) 80 (6-цилиндровый двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 — 33 и 35 — 41 при необходимости можно заменить в любой момент.
Предохранители 1–15, 34 и 42–44 являются реле/переключателями, и их удаление или замена должны выполняться только квалифицированным и обученным специалистом по обслуживанию Volvo.
Под бардачком (Fusebox A)
Назначение предохранителей под бардачком (Fusebox A – 2014)
| № | функция | АН |
|---|---|---|
| один | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| два | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевое управление (опция) (дверные ручки) | 5 |
| 7 | – | |
| восемь | Управление дверью водителя | двадцать |
| девять | Управление дверью переднего пассажира | двадцать |
| десять | Органы управления на правой задней пассажирской двери | двадцать |
| 11 | Управление левой задней пассажирской дверью | двадцать |
| 12 | Бесключевой привод (опция) | 7,5 |
| тринадцать | Сиденье водителя с электроприводом (опционально) | двадцать |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | двадцать |
| пятнадцать | Омыватель ветрового стекла | 25 |
| шестнадцать | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио SiriusXM (опция) | десять |
| Восемнадцать | Информационно-развлекательная система | пятнадцать |
| девятнадцать | Система громкой связи Bluetooth | 5 |
| двадцать | ||
| 21 | Люк с электроприводом (опция), внутреннее освещение, датчик погодной системы | 5 |
| 22 | вилки на 12 вольт | пятнадцать |
| 23 | Обогрев заднего сиденья (опционально) (со стороны пассажира) | пятнадцать |
| 24 | Заднее сиденье с подогревом (опционально) (со стороны водителя) | пятнадцать |
| 25 | ||
| 26 | Подогрев переднего пассажирского сиденья (опционально) | пятнадцать |
| 27 | Сиденье водителя с подогревом (опционально) | пятнадцать |
| 28 | Система помощи при парковке (опция), модуль управления сцепным устройством прицепа (опция), камера помощи при парковке (опция), информационная система слепых зон (BLIS) (опция) | 5 |
| 29 | Модуль полного привода (опционально) | 5 |
| 30 | Система активного шасси (опционально) | десять |
Под бардачком (Fusebox B)
Назначение предохранителей под бардачком (Fusebox B – 2014)
| № | функция | АН |
|---|---|---|
| один | ||
| два | ||
| 3 | Фары, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (дополнительно), беспроводная система управления HomeLInk (дополнительно) | 7,5 |
| 4 | Панель | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | десять |
| 6 | Предусмотрено освещение, датчик дождя (опционально) | 7,5 |
| 7 | Модуль рулевого колеса | 7,5 |
| восемь | Центральный замок: крышка топливного бака | десять |
| девять | Подогрев руля (опционально) | пятнадцать |
| десять | Электрообогрев лобового стекла (опционально) | пятнадцать |
| 11 | Открытый багажник | десять |
| 12 | Электрически складывающиеся подголовники задних сидений (опция) | десять |
| тринадцать | Топливный насос | двадцать |
| 14 | Панель управления климатом | 5 |
| пятнадцать | ||
| шестнадцать | Сигнализация, бортовая система диагностики | 5 |
| 17 | ||
| Восемнадцать | Система подушек безопасности, датчик веса пассажира | десять |
| девятнадцать | Система предупреждения о столкновении (опция) | 5 |
| двадцать | Педаль акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7,5 |
| 21 | – | |
| 22 | Тормозные огни | 5 |
| 23 | Электрический люк (опция) | двадцать |
| 24 | Электронное противоугонное устройство | 5 |
Грузовой район
Назначение предохранителей в багажном отделении
| № | функция | усилитель |
|---|---|---|
| один | Электрический стояночный тормоз (левая сторона) | 30 |
| два | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Заглушка прицепа 2 (опция) | пятнадцать |
| 5 | – | |
| 6 | ||
| 7 | 12В задний выход | пятнадцать |
| восемь | – | – |
| девять | – | – |
| десять | – | – |
| 11 | Розетка для прицепа 1 (дополнительно) | 40 |
| 12 | – | – |
