На автомобилях семейства Mercedes Sprinter первого, второго и третьего поколения предустановлены два блока крепления предохранителей.
Где находятся столы:

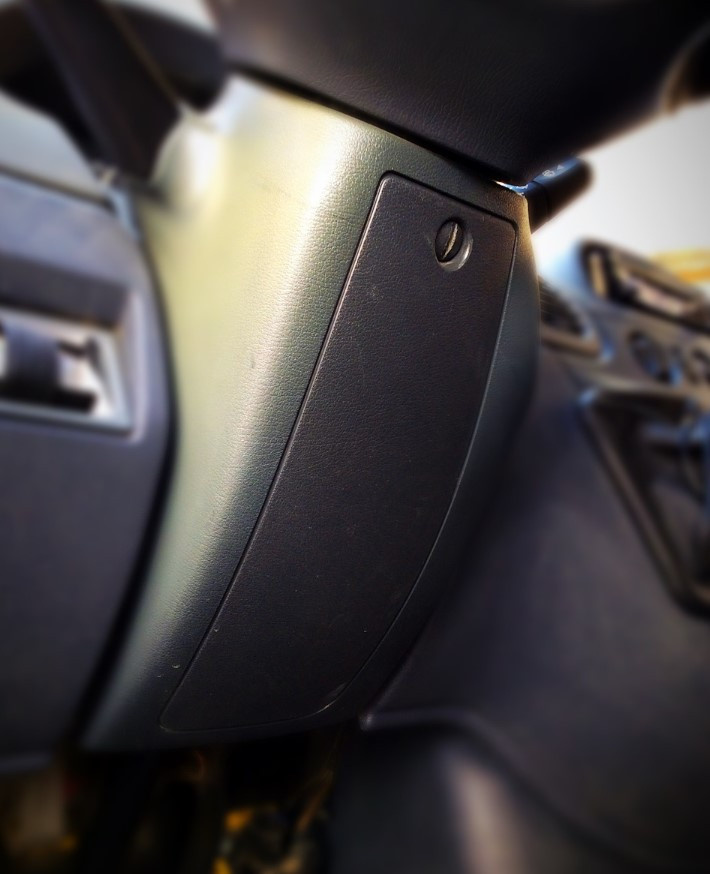

- Основное: внутри автомобиля, под рулем;
- Дополнительно: под водительским сиденьем, сбоку. Блок предохранителей отвечает за работу вентилятора отопителя.
Для упрощения процесса поиска идентификация модулей на монтажном блоке, расположение, расшифровка и распиновка указаны на задней части пластиковой крышки корпуса.
Процесс самостоятельной замены элементов схемы совсем не сложен, задача по силам автомобилисту. Будьте очень внимательны, не допускайте ошибок, не нарушайте технологию монтажа.
Также не допускается замена предохранителей с отличной силой тока. При необходимости обратитесь за помощью к специалистам на СТО.
Описание предохранителей: расположение, схемы, цена
Схема установки предохранителя
| Маркировка / символы | За что он отвечает (с описанием) |
|---|---|
| Ф(Ф-1)/20 | Спидометр, тахометр, датчики |
| Ф(Ф-2)/5 | Бронирование |
| Ф(Ф-3)/10 | Бронирование |
| Ф(Ф-4)/10 | Бронирование |
| Ф(Ф-5)/20 | Знак автомобиля |
| Ф(Ф-6)/30 | Центральный замок |
| Ф(Ф-7)/30 | Бронирование |
| Ф(Ф-8)/20 | Система электропитания |
| Ф(Ф-9)/10 | Стеклоочиститель |
| Ф(Ф-10)/10 | Омыватель фар |
| Ф(Ф-11)/10 | Задний стеклоочиститель |
| Ф(Ф-12)/10 | Топливная аппаратура (опционально) |
| Ф (Ф-13)/30 | Контроллер автоматической коробки передач |
| Ф(Ф-14)/30 | Отопитель, прикуриватель, освещение салона |
| Ф(Ф-15)/10 | Автомобильная вилка |
| Ф(Ф-16)/15 | Дополнительная электрическая сеть |
| Ф(Ф-17)/15 | Аварийка, поворотники |
| Ф(Ф-18)/20 | Бронирование |
| Ф(Ф-19)/20 | Обогрев заднего стекла |
| Ф(Ф-20)/20 | Датчик кислорода |
| Ф(Ф-21)/20 | Бронирование |
| Ф (Ф-22)/20 | Электрические окна |
| Ф(Ф-23)/20 | Система стабилизации курса |
| Ф(Ф-24)/20 | АБС (АБС) |
| Ф(Ф-25)/15 | Бронирование |
| Ф(Ф-26)/15 | Бронирование |
| Ф(Ф-27)/20 | Освещение перчаточного ящика |
| Ф(Ф-28)/15 | Вентилятор отопителя (печь) |
| Ф(Ф-29)/15 | Кондиционер |
| Ф(Ф-30)/20 | Топливная система, реле топливного насоса |
| Ф(Ф-31)/15 | Система безопасности |
| Ф (Ф-32)/20 | Бронирование |
| Ф(Ф-33)/20 | Датчик трансмиссии |
| Ф(Ф-34)/20 | Боковые зеркала |
| Ф (Ф-35)/20 | Стоп-сигналы |
| Ф (Ф-36)/20 | Зарезервированный |
| Ф(Ф-37)/20 | Зарезервированный |
| Ф(Ф-38)/20 | Зарезервированный |
| Ф(Ф-39)/20 | Зарезервированный |
| Ф (Ф-40)/20 | Зарезервированный |
| Ф(Ф-41)/20 | Кроме |
| Ф (Ф-42)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-43)/20 | Дополнительный нагревательный элемент |
| Ф(Ф-44)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-45)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-46)/20 | Дополнительный нагревательный элемент |
| Ф (Ф-47)/20 | Подсветка |
| Ф (Ф-48)/20 | Внутренний свет |
| Ф(Ф-49)/20 | Реле омывателя лобового стекла |
| Ф(Ф-50)/20 | Бронирование |
| Ф (Ф-51)/20 | Бронирование |
| Ф (Ф-52)/20 | Электронный блок управления силовым агрегатом |
| Ф(Ф-53)/20 | Бронирование |
| Ф (Ф-54)/20 | Бронирование |
| Ф(Ф-55)/20 | Бронирование |
| Ф (Ф-56)/20 | Стоп-сигналы |
| Ф (Ф-57)/20 | Маяк |
| Ф(Ф-58)/20 | Дроссельный клапан |
| Ф(Ф-59)/20 | Электрические окна |
| Ф(Ф-60)/20 | Задние противотуманные фары |
| Ф(Ф-61)/20 | Включено |
| Ф (Ф-62)/20 | Топливная аппаратура |
| Ф(Ф-63)/20 | Электрооборудование |
| Ф(Ф-64)/20 | Бронирование |
| Ф(Ф-65)/20 | Контактная пластина для задних фонарей, стоп-сигналов |
| Ф (Ф-66)/20 | Блок цифровых датчиков |
Стоимость нового (оригинального) блока предохранителей на автомобиль Мерседес Спринтер 6500 рублей, аналоги от 4900 рублей, переключатели реле от 650 рублей.
Признаки неисправности
- Искры между модулями из-за плохого контакта, подгорание термоядерного элемента;
- В месте установки монтажного блока присутствует запах расплавленного пластика;
- На приборной панели индикаторный светодиод, оповещающий о неисправности оборудования в моторном отсеке, салоне автомобиля;
- При подаче напряжения оборудование просыпается, приводы простаивают.
Причины поломки
- Несоблюдение сроков диагностики, профилактики автомобиля;
- Установка неоригинальных деталей, низкое качество изготовления;
- Нарушение технологии монтажа;
- Повреждение монтажного блока;
- Короткое замыкание в электрической цепи;
- Повреждение шнура питания, обрыв цепи;
- Ослабление, окисление контактов.
Замена предохранителей
Перед проведением профилактики подготавливаем:
- Комплект новых предохранителей ножевого типа;
- Отвертка;
- Дополнительное освещение;
- Трещотка, головка «на 10» для снятия блока в сборе;
- Пластиковый пинцет для извлечения модуля.
Последовательность действий по замене модулей АКПП в салоне Мерседес Спринтер:
- Откройте дверь водителя, установите автомобиль на стояночный тормоз, выключите зажигание;
- Под маховиком находится монтажный блок. Снимаем пластиковую крышку, пинцетом извлекаем неисправный модуль по серийному номеру;
- Вставляем новый предохранитель на привычное место, закрываем крышку.
При необходимости установки собранного блока также нужно открутить отверткой две защелки, отсоединить колодки с шлейфами, затем снять плату и заменить ее новой.
Для установки новых модулей в отопителя печки нужно максимально отодвинуть сиденье водителя назад. В полость основания сиденья устанавливается монтажный блок с модулями отопителя духовки.
Аккуратно снимите крышку, найдите модуль по серийному номеру и снимите его. Вставляем новый на место неисправного, снова закрываем крышку, регулируем сиденье.
В отличие от предохранителей, релейные выключатели имеют более длительный срок службы и реже нуждаются в замене. В основном, после аварий, столкновений, при механических повреждениях.
Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушить, при необходимости продуть сжатым воздухом. Не допускайте скопления конденсата в корпусе.
