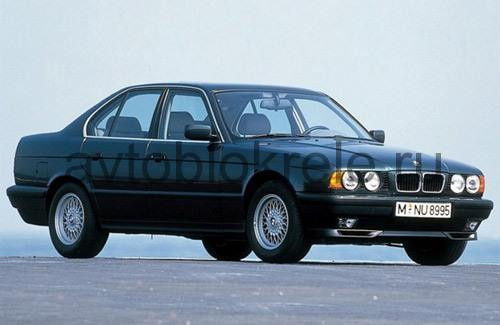

Рассматриваются автомобили BMW 5 E34 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995 годов выпуска.

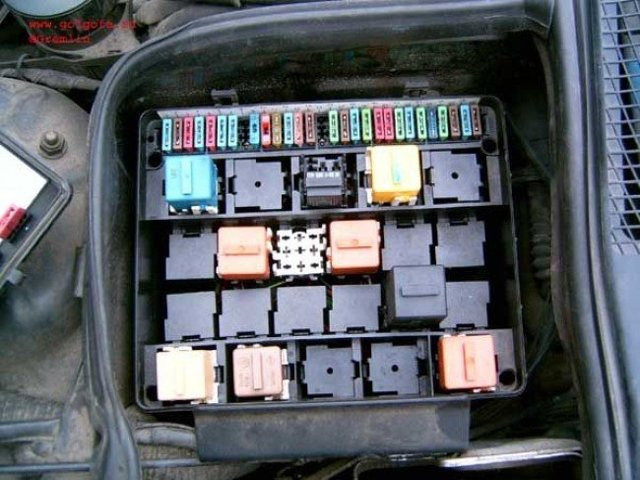

- Блок предохранителей и реле в моторном отсеке.
- Расположен с левой стороны моторного отсека, для доступа к предохранителям и реле снимите крышку блока, нажав на защелку.
- Схема предохранителей и реле BMW 520, 524td (младшая версия)
- Расшифровка предохранителей.
| № | Поток, а | Защищенная цель |
| один | пятнадцать | Выключатель стоп-сигнала Цепь управления тормозом, блок управления системой Tempo mat, выключатель Tempo mat |
| два | 7,5 | Модуль освещения (реле дальнего и ближнего света) |
| 3 | 7,5 | Световой модуль (реле включения противотуманных фар. Реле включения задних противотуманных фар, переключатель указателей поворота, переключатель дальнего света |
| 4 | 7,5 | Модуль освещения (стояночный и габаритный свет слева) |
| 5 | десять | Модуль освещения (стояночный и правый габаритный свет, подсветка номерного знака), подсветка прикуривателя, магнитола, подсветка моторного отсека, выключатель аварийной сигнализации |
| 6 | 7,5 | Тревога |
| 7 | пятнадцать | Противотуманные фары |
| восемь | 7,5 | Левая и правая противотуманные фары |
| девять | пятнадцать | Звуковые сигналы, модуль управления компрессором кондиционера, вспомогательный водяной насос кондиционера |
| десять | 7,5 | Левая фара ближнего света |
| 11 | 7,5 | Правый ближний свет |
| 12 | пятнадцать | Подогрев форсунок омывателя, переключатель света заднего хода регулировки зеркал (переключатель) |
| тринадцать | 7,5 | Левая фара дальнего света |
| 14 | 7,5 | Правая фара дальнего света |
| пятнадцать | 7,5 | Реле стеклоочистителя, модуль освещения RA 15 |
| шестнадцать | 30 | Подогрев передних сидений, поясничная опора |
| 17 | 7,5 | Приборная панель (сигнальная лампа разряда аккумулятора, контрольные лампы, главный модуль) бортовой компьютер, индикатор включенной передачи |
| Восемнадцать | пятнадцать | Инфракрасный модуль, привод регулировки сидений, выталкиватель ремня, центральный замок, магнитола, радиотелефон |
| девятнадцать | 30 | Предохранитель вентилятора отопителя бмв е34 |
| двадцать | 7,5 | Комбинация приборов, бортовой компьютер, электронные часы, таймер |
| 21 | 30 | Освещение салона, бардачок багажника, разъем для зарядки аккумулятора |
| 22 | 30 | Электродвигатель стеклоочистителя (режимы 1 и 2) регулятор давления щеток (только для моделей с системой очистки под высоким давлением) |
| 23 | 7,5 | Топливный насос |
| 24 | пятнадцать | Насос омывателя, блок управления стеклоочистителем/омывателем, реле электродвигателя стеклоочистителя |
| 25 | 30 | Дополнительный вентилятор (скорости 1 и 2) |
| 26 | 30 | Предохранитель прикуривателя бмв е34 |
| 27 | 30 | Электромагнитный клапан обогрева, аудиосистема Hi-Fi с усилителем мощности |
| 28 | пятнадцать | Сервотронная система |
| 29 | 7,5 | Реле зажигания обогрева заднего стекла, блок управления компрессором кондиционера, реле дополнительного вентилятора блока управления ABS |
Расшифровка реле.
| реле не | Цель |
| К2 | Бмв е34 звуковой сигнал |
| КЗ | Отключить клемму R |
| К4 | Вентилятор отопителя/стояночный обогреватель |
| К5 | Насос для интенсивной очистки/промывки |
| К6 | SRA-модуль |
| К8 | Реле дополнительного водяного насоса bmw e34 |
| К9 | Обесточить контакт 15 |
| К10 | Защита от перегрузки ABS/ASC |
| К16 | Реле аварийного выключателя 30/30 |
| К18 | Развязка кондиционера * Motronic |
| К19 | Компрессор кондиционера |
| К21 | Активация 1-й скорости вентилятора |
| К22 | 2-скоростная активация вспомогательного вентилятора |
| К40 | Реле ближнего света bmw e34 |
| К41 | Включение дальнего света |
| К42 | Противотуманные фары включены |
| К43 | Противотуманные фары включены |
| U4 | Датчик охранной сигнализации 30/30 |

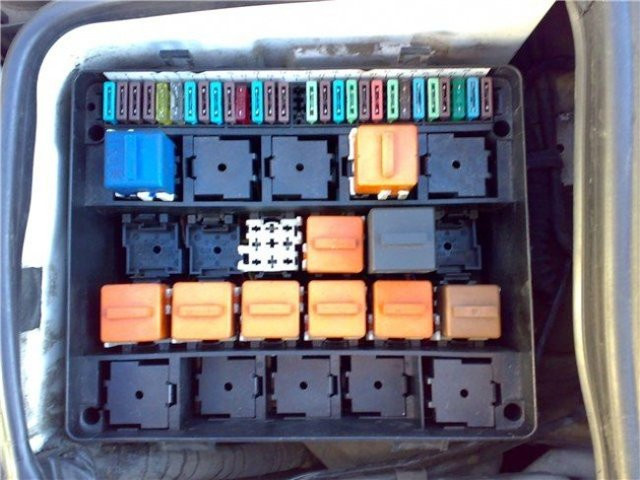

- Блок предохранителей и реле для моделей BMW 525 (высокая версия)
- Расшифровка предохранителей в блоке бмв 525 е34
| № | Сила тока, А | Цель |
| один | пятнадцать | Выключатель стоп-сигнала, цепь управления тормозом, тахометр ABS, модуль освещения, Tempo Mat |
| два | 7,5 | Предохранитель выключателя внешнего освещения (клемма 56), модуль дальнего света фар bmw 525. |
| 3 | 7,5 | Модуль освещения переключателя противотуманных фар (реле противотуманных фар), переключатель указателя поворота, переключатель сигнала дальнего света |
| 4 | 7,5 | Модуль освещения (стояночный и габаритный свет слева) |
| 5 | десять | Световой модуль (правый габаритный свет, габаритный свет, подсветка номерного знака), дисплей внутреннего зеркала заднего вида, прикуриватель, кассетные ящики, зеркало, выключатель обогрева сидений и поясничный выключатель |
| 6 | 7,5 | Индикаторы и сигнализация bmw 525 |
| 7 | пятнадцать | Противотуманные фары |
| восемь | 7,5 | Левая и правая противотуманные фары |
| девять | пятнадцать | Реле звукового сигнала, блок управления компрессором кондиционера, дополнительный водяной насос кондиционера |
| десять | 7,5 | Левая фара ближнего света |
| 11 | 7,5 | Правый ближний свет |
| 12 | пятнадцать | Выключатель обогревателя форсунки омывателя фонарей заднего хода, регулятор наружного зеркала заднего вида (выключатель) |
| тринадцать | 7,5 | Левая фара дальнего света |
| 14 | 7,5 | Правая фара дальнего света |
| пятнадцать | 7,5 | Реле стеклоочистителя, бортовой компьютер, стояночный отопитель |
| шестнадцать | 30 | Подогрев привода передних сидений, поясничная опора» |
| 17 | 7,5 | Комбинация приборов (контрольная лампа аккумулятора, контрольные лампы, главный модуль), маршрутный компьютер, индикатор передачи |
| Восемнадцать | пятнадцать | Радиоприемник (антенный усилитель), инфракрасный модуль, привод регулировки сидений, радиотелефон |
| девятнадцать | 30 | Вентилятор отопителя |
| двадцать | 7,5 | Комбинация приборов, бортовой компьютер, таймер, стояночный отопитель, обогреватель |
| 21 | 30 | Освещение салона, багажника, бардачка; разъем для зарядки аккумулятора |
| 22 | 30 | Регулятор давления стеклоочистителей, система стеклоочистителей |
| 23 | 7,5 | Топливный насос |
| 24 | пятнадцать | Система контроля температуры в помещении |
| 25 | 30 | Дополнительный вентилятор (скорости 1 и 2) |
| 26 | 30 | Более легкий |
| 27 | 30 | Электромагнитный клапан обогрева, аудиосистема Hi-Fi с усилителем мощности |
| 28 | пятнадцать | Сервотронная система |
| 29 | 7,5 | Блок управления компрессором кондиционера, реле дополнительного вентилятора, блок управления ABS |
Назначение реле.
| Номер на лестничной диаграмме | Цель |
| К1 | Недоступно при ручном переключении (клеммы 30 и 87 замкнуты) |
| К1 | Замок зажигания (с АКПП) |
| К2 | Звуковые сигналы |
| КЗ | Отключить клемму R |
| К4 | Вентилятор отопителя/стояночный обогреватель |
| К5 | Насос для интенсивной очистки/промывки |
| К8 | Дополнительный водяной насос |
| К9 | Обесточить контакт 15 |
| К10 | Защита от перегрузки ABS/ASC |
| К16 | Аварийный выключатель |
| К31 | Зажигание прикуривателя (или контакты 30 и 87 замкнуты) |
- Блок предохранителей и реле под сиденьем BMW E34.

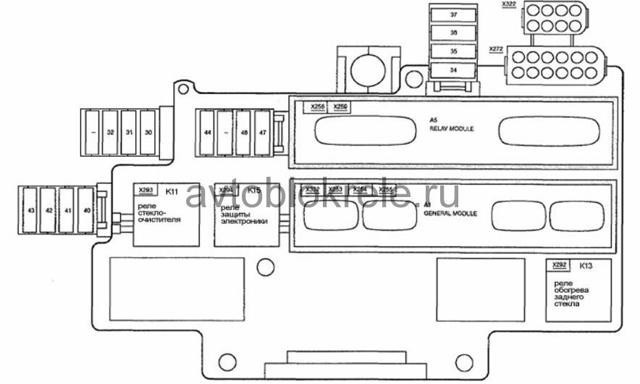

- Блочный дизайн (младшая версия)
Читайте также: Комплектация Hyundai Genesis: технические характеристики
| Цель | предохранитель | Цель | предохранитель |
| Противоугонная система | 33, 34 | Передний дворник | 3. 4 |
| Двойной наклонно-сдвижной люк | 32, 37 | Регулировка сиденья водителя | 42 |
| Электрические окна | 32, 37 | Регулировка пассажирского сиденья | 43 |
| Задний стеклоочиститель | 44 | Доводчик | 44 |
| Обогрев заднего стекла | 35 | Тент | 31 |
| Внутренний свет | 32, 37 | Телефон | 40 |
| Задние подголовники | 30 | Дверные замки с подогревом | 37 |
| Усилитель рулевой колонки | 41 | Центральный замок | 32, 33, 34, 37 |
| Радио | 36 |
- Оценка предохранителя.

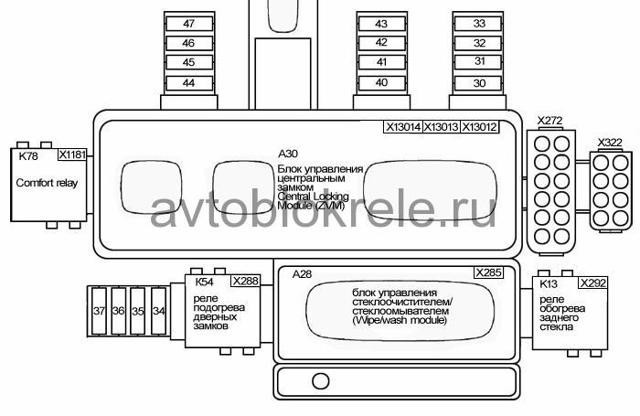

- Схема предохранителей и реле в BMW E34 (старшая версия)
- Расшифровано.
| Потребитель | № | Потребитель | № |
| Противоугонная система | 33, 34 | Передний дворник | 3. 4 |
| Двойной наклонно-сдвижной люк | 32.37 | Регулировка сиденья водителя | 42 |
| Электрические окна | 32.37 | Регулировка пассажирского сиденья | 43 |
| Задний стеклоочиститель | 44 | Доводчик | 44 |
| Обогрев заднего стекла | 35 | Тент | 31 |
| Внутренний свет | 32.37 | Телефон | 40 |
| Задние подголовники | 30 | Дверные замки с подогревом | 37 |
| Усилитель рулевой колонки | 41 | Центральный замок | 32, 33, 34, 37 |
| Радио | 36 |
Классификация и номера предохранителей.
Источник: http://avtoblokrele.ru/bmw/predohraniteli-i-rele-bmw-e34.html
Предохранители БМВ Е34: схема расположения и расшифровка
≡
14 мая 2015 г
Категория: E34 (1989-1996)
Схема предохранителей БМВ Е34, защищающих электрические цепи этого автомобиля, не представляет особой сложности, но необходимо знать их расположение в автомобиле.
Прежде чем говорить о назначении и расшифровке каждого предохранителя, нужно узнать его расположение. Предохранители, пронумерованные от 1 до 29, находятся в переднем монтажном блоке, который расположен под капотом. Предохранители, которые пронумерованы от 30 до 54, находятся в заднем монтажном блоке, расположенном под задним сиденьем BMW E34.
Предохранители 1–29 BMW E34
номер предохранителя Сила тока (в амперах) Электрические цепи для защиты
| один | пятнадцать | Работа реле и выключателя стоп-сигналов; комбинация некоторых автомобильных устройств; бортовой компьютер; катушка реле, служащая переключателем стеклоочистителей. |
| два | 7,5 | Электрическая схема обмотки реле включения дальнего и ближнего света фар; контрольная лампа, показывающая включение дальнего света фар. |
| 3 | десять | Электрическая схема включения противотуманных фар; задний противотуманный фонарь; реле, отвечающее за сигнализацию дальнего света фар автомобиля; переключатель поворотников. |
| 4 | 7,5 | Левый фонарь, который находится сзади. |
| 5 | десять | Правый фонарь, расположенный сзади; рабочая контрольная лампа сигнализации; фонари, предназначенные для подсветки номерных знаков; реле включения подсветки приборов в панели; лампы, предназначенные для освещения различных устройств управления транспортным средством; лампы автомобильного освещения. |
| 6 | пятнадцать | Реле – выключатель, установленный на указателях поворотов; специальный датчик удара, запускающий тревогу в противоугонном устройстве. |
| 7 | пятнадцать | Лампы в противотуманных фарах; световой индикатор, указывающий на то, что противотуманные фары включены |
| восемь | 7,5 | Задний противотуманный фонарь (лампы). |
| девять | пятнадцать | Различные звуковые сигналы; Циркуляционный насос для отопления. |
| десять | 7,5 | Левая фара для ближнего света. |
| 11 | 7,5 | Правая фара для ближнего света. |
| 12 | пятнадцать | Выключатель света, используемый для освещения заднего хода; электрорегулировка боковых зеркал заднего вида; специальные элементы, предназначенные для обогрева форсунок омывателя лобового стекла автомобиля; и стиральная машина. |
| тринадцать | 7,5 | Левая фара для дальнего света. |
| 14 | 7,5 | Правая фара для дальнего света. |
| пятнадцать | 7,5 | Для бронирования. |
| шестнадцать | 30 | Для выключателя обогрева автомобильных сидений; переключатель для регулировки положения поясничной подушки сиденья. |
| 17 | 7,5 | Выключатель специального рычага селектора АКПП; выключатель, используемый стоп-сигналом; комбинация нескольких устройств; электрическая обмотка реле привода, служащая для очистки подголовников; противоугонное устройство; бортовой компьютер автомобиля; блок, предназначенный для дистанционного управления централизованным запиранием замков дверей автомобиля; электрический контроллер, предназначенный для специальной цифровой системы, управляющей двигателем Motronic». |
| Восемнадцать | пятнадцать | Выключатель, служащий для управления жалюзи автомобиля, которые служат для защиты от солнечных лучей; специальные лампы, освещающие салон, расположены сзади; магнитола в плюсе, при включении зажигания; телефон на плюс при включенном зажигании. |
| девятнадцать | 30 | Выключатель специального вентилятора для обогрева. |
| двадцать | десять | Комбинация автомобильных устройств; автомобильные часы и бортовой компьютер. |
| 21 | десять | Лампочка, предназначенная для освещения багажника автомобиля; передние и задние фонари, используемые для освещения салона автомобиля. |
| 22 | 30 | Омыватель автомобильных фар. |
| 23 | пятнадцать | Электрический насос для топлива. |
| 24 | десять | Электронный блок, предназначенный для управления (основным) оборудованием). |
| 25 | 30 | Электрический вентилятор. |
| 26 | 30 | Автомобильный прикуриватель. |
| 27 | 7,5 | Блок, предназначенный для управления специальным нагревательным устройством; электромагнитные клапаны, расположенные на нагревателе. |
| 28 | пятнадцать | Катушка реле, управляющая работой обогревателя заднего стекла автомобиля; вентилятор, служащий охладителем блока специальных электронных блоков управления узлами и агрегатами автомобиля, расположенного в моторном отсеке; специальный электронный блок, управляющий усилителем руля автомобиля. |
| 29 | 7,5 | Обмотка, расположенная в реле, предназначенном для включения электровентилятора; обмотка реле, предназначенная для включения специального циркуляционного насоса отопителя. |
| 30 | 7,5 | Основной электронный блок, предназначенный для управления электрооборудованием; блок реле; выключатель замка, который находится на левой передней двери автомобиля; Элементы, предназначенные для обогрева дверных замков автомобилей. |
| 31 | 7,5 | Выключатель, предназначенный для автомобильного замка передней правой двери автомобиля; блок дистанционного управления специальным замком для замков дверей автомобиля; противоугонный выключатель на капоте; переключатель защиты от кражи сиденья; аккумуляторный выключатель, который предназначен для автомобильных противоугонных устройств. |
| 32 | 7,5 | Блок предназначен для управления шторами, предназначенными для защиты салона от солнечных лучей. |
| 40 | десять | Электродвигатель, используемый для регулировки подголовников задних сидений. |
| 41 | 30 | Автомагнитола с постоянным плюсом. |
| 42 | 30 | Электродвигатель привода, используемый для регулировки положения левого переднего сиденья. |
| 43 | 30 | Электродвигатель привода, используемый для регулировки положения правого переднего сиденья. |
| 44 | 30 | Щетки стеклоочистителя предназначены для лобового стекла автомобиля. |
| 46 | 30 | Элемент, предназначенный для обогрева заднего стекла. |
| 47 | 30 | Основной электронный блок, используемый для управления электрооборудованием автомобиля. |
| 50 | 30 | Устройство сцепки прицепа. |
| 53 | десять | Телефон всегда включен. |
См также: Найдите ответ: Как далеко Тесла проедет на одном заряде?
Важно знать, что некоторые предохранители с другими номерами зарезервированы. Это номер 33 (текущий 7.
5 А), номера: 34, 35, 36 (рассчитаны на ток 30 А), 51 (рассчитаны на ток 25 А), 52 (рассчитаны на ток 10 А), 54 (рассчитаны на ток 15 А) также выполняют функции резервирования.
Существует также серия предохранителей под номерами 37, 38, 39, 45, 48, 49, которые также являются резервными, но без номинального тока.
Нет смысла ставить более мощный предохранитель в розетку, где он часто перегорает, это значит, что у вас проблемы с самим электроблоком, за который отвечает предохранитель
Также в каждом автомобиле БМВ Е34 есть общий предохранитель, который рассчитан на ток 80 А; Он служит для защиты всех цепей, питаемых от автомобильного аккумулятора.
Источник: http://bmw5.su/series/e34/shema-raspolozheniya-i-rasshifrovka-predohranitelej-na-bmw-e34.html
BMW 5 (E34) Снятие и установка монтажных блоков предохранителей и реле БМВ 5
| Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM, приведено в разделе «Снятие и установка модуля управления. |
- Главный блок предохранителей (слева под панелью приборов)
- Примечание по установке главного блока предохранителей (1 из 2)
- Примечание по установке основного блока предохранителей (2 из 2)
|
Монтажный блок установлен в правой передней нише для ног
|
Монтажный блок, установленный в задней части центральной консоли
|
Монтажный блок, помещающийся в коробку для установки аккумулятора
Монтажный блок находится под крышкой в пространстве для ног сзади. Предохранители, входящие в блок, как правило, в замене не нуждаются, а в случае выхода из строя следует обратиться за помощью к специалистам фирменной станции технического обслуживания Mercedes-Benz.
Держатель реле в багажнике
Детали установки держателя реле в багажнике
|
