Следующей модификацией BMW 5 серии после Е39 стала Е60. Автомобиль выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах в двух вариантах кузова: седан (Е60) и универсал (Е61). Мы рассмотрим блок-схемы реле и предохранителей бмв е60, а также предоставим полную инструкцию по эксплуатации.
В набор инструментов водителя должны входить запасные предохранители и пластмассовые зажимы. Спецификация предохранителей для вашего автомобиля находится в багажнике за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Он расположен в моторном отсеке ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| один | Электронный блок управления двигателем |
| два | — |
| 3 | Реле управления подъемом клапана |
| 4 | Реле подогревателя вентиляции картерных газов |
| 5 | Реле двигателя стеклоочистителя |
| 6 | Реле насоса выпуска воздуха |
| 7 | Реле управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20 А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Нагреватель вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за бардачком (его еще можно назвать бардачком). Для доступа нужно открыть 2 защелки и сдвинуть защитную крышку.
Внешне это должно выглядеть так.

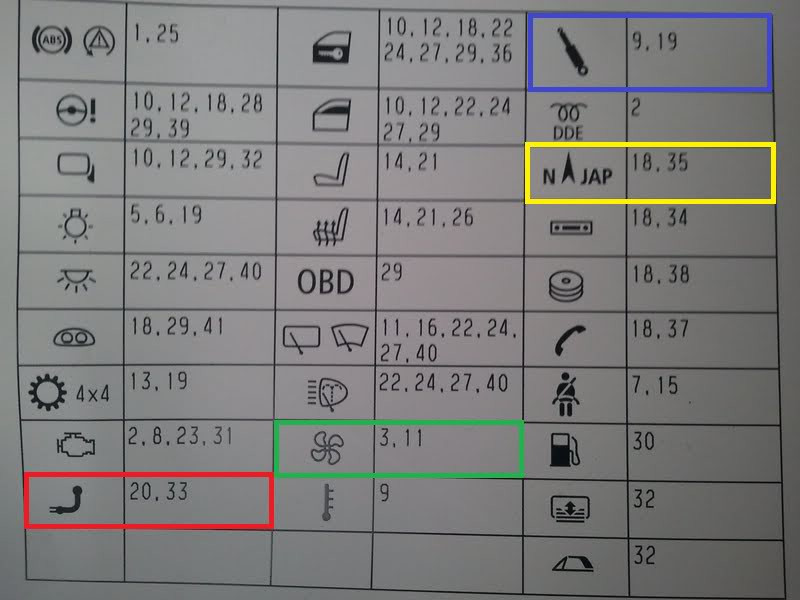

Буклет с точным описанием предохранителей должен располагаться вверху слева.
Подробное обозначение (нумерация слева направо, один из вариантов)
| F1 | (50А) Электронный блок управления АБС |
| F2 | (60А) |
| F3 | (40A) Резистор электровентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Сиденье с электроприводом |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя стеклоочистителя |
| F17 | (5A) Электрический блок управления рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный обогреватель |
| F21 | (30А) Сиденье с электроприводом |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления АБС |
| F26 | (20 А) — |
| F27 | (30А) |
| F28 | (20A) Электрический блок управления рулевой колонки |
| F29 | (10А) |
| Ф30 | (20А) Топливный насос |
| F31 | (30А) Сиденье с электроприводом |
| F32 | (10А) |
| F33 | (30А) Сиденье с электроприводом |
| F34 | (20A) Блок управления мультимедиа |
| Ф35 | (5А) Система навигации |
| Ф36 | (7,5 А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7.5A) Блок управления комбинации приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он расположен с правой стороны под кожухом. Для доступа необходимо снять защитную крышку. При необходимости сначала отстегните ремень безопасности.
Реальное фото блока в багажнике бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля тока батареи | |
| 50 | Насос омывателя фар 30А |
| 51 | 5А |
| 52 | 40A Реле компрессора активной подвески |
| 53 | Передние сиденья с электроприводом 30А |
| 54 | Обогрев заднего стекла 40А |
| 55 | 40А Блок управления открытием/закрытием задней двери |
| 56 | 5A Датчик дождя/солнечного света |
| 57 | 5A Блок управления электровентилятором кондиционера/отопителя |
| 58 | 20А задний дворник |
| 59 | Антенный усилитель 5А |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А блок управления электроприцепом |
| 63 | Дополнительный нагреватель 20А |
| 64 | 15A Блок управления электровентилятором кондиционера/отопителя |
| шестьдесят пять | — |
| 66 | 20А Блок управления люком |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Распределительный щит системы парковки |
| 70 | 10А Датчик расстояния до препятствий (адаптивный круиз-контроль) |
| 71 | 30A многофункциональный переключатель в сборе |
| 72 | 20А 8цил бензин: реле топливного насоса |
| 73 | 30A 09/07: усилитель аудиовыхода |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный экран |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5 А |
| 82 | 7.5A Блок управления системой контроля давления в шинах |
| 83 | Передние сиденья с электроприводом 30А |
| 84 | 15А |
| 85 | 7,5 А |
| 86 | 40А гидроусилитель руля |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20 А |
| 89 | 5A Внутреннее зеркало заднего вида с автоматическим затемнением |
Рядом с аккумулятором ищите в отдельной коробке 2 предохранителя большой емкости:
- F92 (100А) — дополнительный электронагреватель;
- F90 (200А) — блок предохранителей, расположенный на приборной панели.
