Датчик давления в шинах

Датчики – это технические устройства, преобразующие полученную информацию (давление) в электрический сигнал. Это конструктивно отдельная часть измерительной системы машины.

Зачем нужны датчики давления в шинах

Исследования в Америке и Европе показали, что многие автовладельцы не проверяют шины непосредственно перед использованием автомобиля, что увеличивает опасность на дорогах. И 40% автовладельцев интересуются этим не чаще одного раза в год.

Система контроля давления в шинах: система контроля давления в шинах и предупреждения водителей. Сообщает о несоответствии показаний приборов и настроенного значения датчиков. Если давление не соответствует определенным показателям, на пульте включается звуковой и/или световой сигнал.

Следует отметить, что неправильное давление увеличивает опасность, увеличивает расход топлива и оказывает существенное влияние на степень и скорость износа шин.

Как работает датчик давления в шинах

Принцип работы этих устройств одинаков для всех типов устройств. Рассмотрим, как данные о состоянии шин попадают на приборную панель:

• К колесу крепится контроллер, который собирает и записывает данные о давлении и других параметрах.
• Датчик передает полученные данные с частотой 2 — 3 секунды на приемопередатчик. Передача показаний с контроллера осуществляется по Bluetooth.
• Программа обрабатывает полученную информацию и сравнивает полученные значения с имеющимися допусками. Если установленный манометр выходит за пределы нормальной эксплуатации шин, программа уведомляет об этом водителя. Аналогичным образом обрабатываются данные о приведенных значениях давления.
• Сигналы в разных устройствах могут быть звуковыми и/или световыми.
• Предельные значения рабочих параметров можно установить самостоятельно. Производитель, как правило, допускает регулировку устройства в пределах от 1,7 до 3,2 бар.
• Некоторые системы имеют возможность оповещать владельца устройства, отправляя сообщения на смартфон.

Теперь давайте узнаем, как эти измерительные приборы рассчитывают давление. Как правило, датчик сравнивает угловой поворот отдельных колес. По угловой скорости можно вычислить расстояние, которое колеса проходят за один полный оборот. Нетрудно определить, что при разных давлениях изменяется и наружный диаметр колеса. Это изменение настолько мало, что не видно невооруженным глазом. И сенсор улавливает даже небольшую разницу. Именно это несоответствие и фиксируется системой.

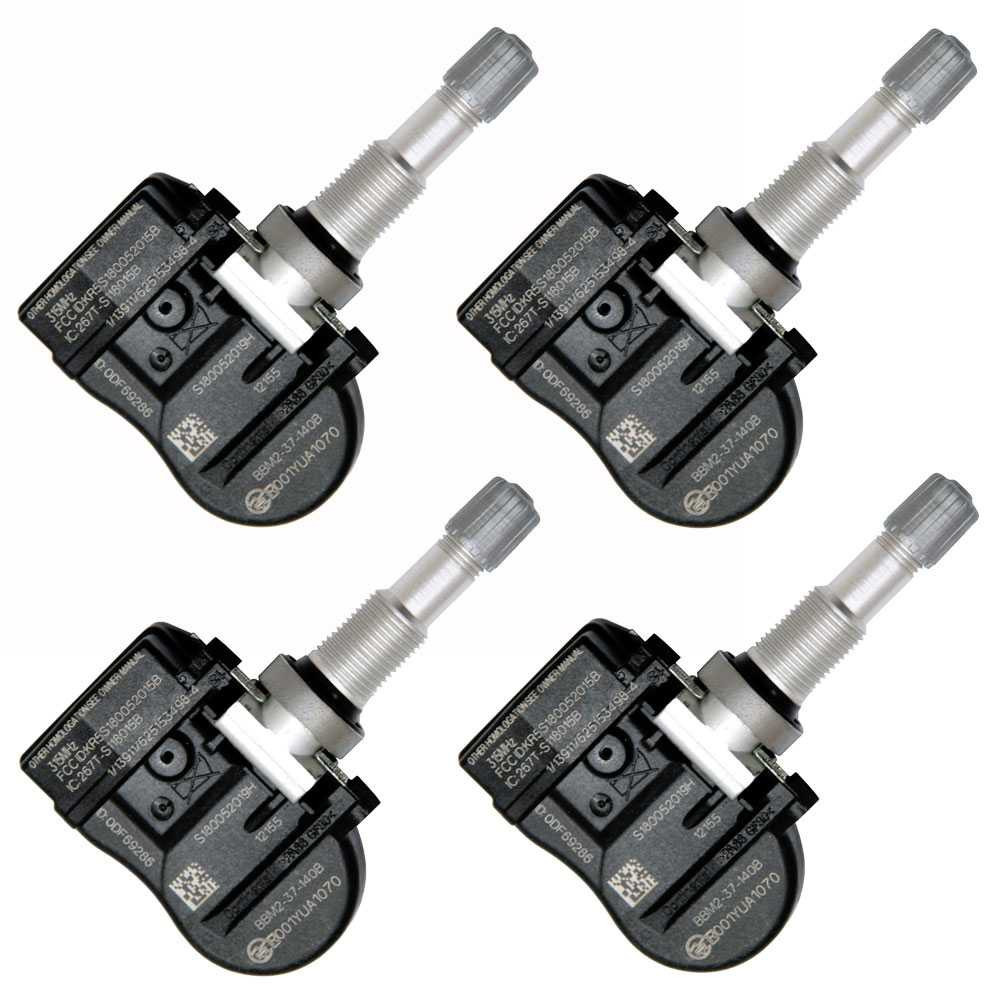

Датчик давления в шинах Mazda MX-5

Если датчики реагируют даже на незначительное изменение окружности колеса, то не лишним будет выяснить, по каким механическим причинам они могут меняться, чтобы исключить неправильную интерпретацию сигналов системы:

• Очень низкое давление в шинах.
• Колесо заменено на шины, отличающиеся по форме, размеру, протектору и т.д.
• Аналогичное влияние на систему оказывает и установка запасного колеса, которое в большинстве случаев имеет отличающийся от основных колес диск и прочие нестыковки.
• Шины повреждены.
• Нагрузка в машине распределяется неравномерно, поэтому она перегружена на одну из сторон.
• Колеса одной из осей перегружены. Это происходит, когда машина едет под гору или в гору, тяня за собой прицеп.
• Автомобиль оснащен цепями, создающими противоскользящий эффект.

Возможные неисправности и их признаки

Рассмотрим основные причины, по которым система может сигнализировать о недостаточном давлении:

• после замены колес
• путем изменения их взаимного расположения (взаимная перестановка).

Если после таких манипуляций система подает сигналы о дисбалансе давления, то нужно сбросить настройки и вернуться к базовым настройкам. Сигнал управления также может быть включен после восстановления основных настроек. Рассмотрим типичные случаи этих неисправностей:

1. Горение контрольной лампы свидетельствует о сильной разнице давлений. То есть показатель давления хотя бы в одном из колес не соответствует установленным значениям.
2. Мигающий индикатор означает системный сбой. Чтобы избавиться от ошибки, придется прибегнуть к помощи сервисного центра.
3. Горящий индикатор при спортивной езде, езде по скользкой грунтовой дороге не считается неисправностью, если при устранении причин ошибки индикатор сигнала гаснет.

Какие ваши действия после неудовлетворительного сигнала давления? В первую очередь надо ориентироваться на то, что система работает, а индикатор указывает на реальные недостатки ходовой части автомобиля. Поэтому следует сразу снизить скорость, не используя резкого торможения и быстрых поворотов руля. Затем следует остановиться и проверить целостность шин и измерить давление.

Датчик давления в шинах Тойота

Но не стоит бездумно полагаться на систему опрессовки. Поэтому, если шины теряют давление равномерно, система не подаст сигнал тревоги. Точно так же он не сможет отреагировать на слишком быстрое падение давления. Происходит это при сильном разрушении колеса. Это связано с особенностью определения и подсчета отклонений. Для его правильной диагностики автомобиль должен совершить небольшой пробег; только в этом случае программа выдает сигнал несоответствия.

Кроме того, базовую комплектацию необходимо обновлять регулярно каждые 10 000 км или раз в год для устранения багов и системных ошибок.

Как установить и настроить датчик

Установка датчиков давления – новое направление в автомобильном тюнинге. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски возникновения опасных ситуаций. Кроме того, низкое давление способствует быстрому разрушению самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс резины колеса.

Датчики давления, особенно если выбор пал на небольшие и простые устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не получило широкого распространения. Установить их несложно, для этого необходимо разобраться в их разновидностях и способах функционирования.

Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах

1. Внешние датчики — это устройства, которые монтируются вместо катушек. Принцип его действия заключается в перекрытии воздуха в шине. Многие предлагаемые к покупке приборы показывают изменение давления в шинах вследствие естественных колебаний. Его отличительной особенностью является изменение цвета при изменении давления. Существенным недостатком устройств является слабая защита от механических повреждений и вандализма — выкрутить датчик не составит труда, да и своими руками можно.

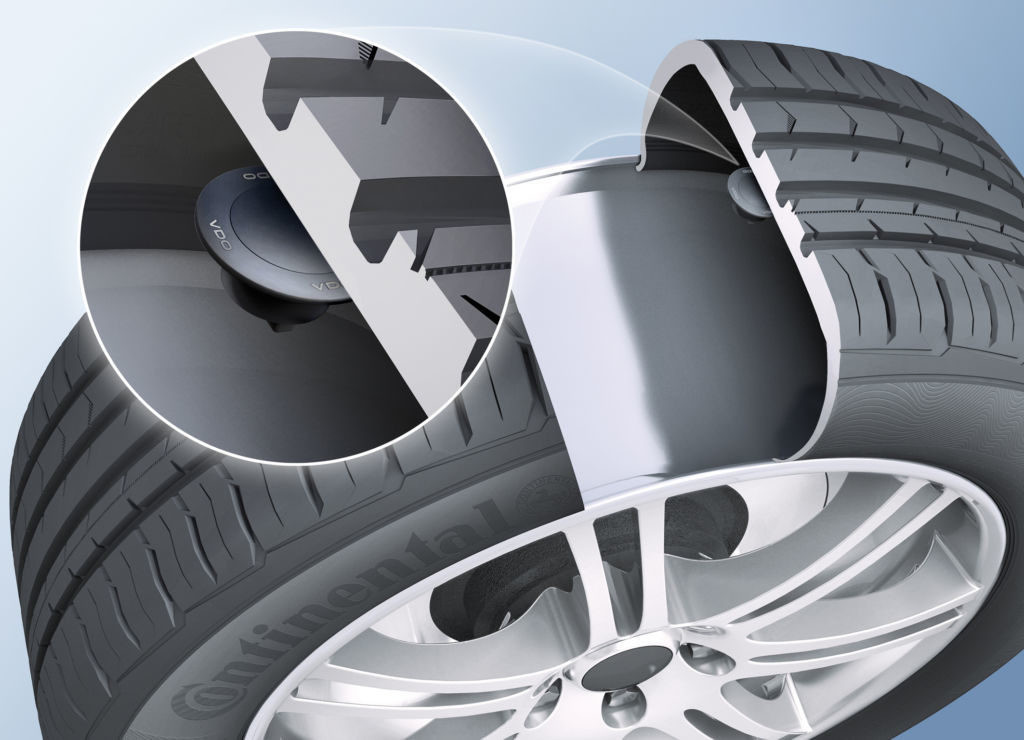

2. Внутренние датчики более надежны, так как полностью защищены от внешних воздействий. Они расположены в полости шины. Украсть их тоже нельзя, только вместе с колесом. Его самый большой недостаток – высокая цена. Самое простое устройство может стоить до 5 – 7 тысяч рублей, а устройство с повышенным функционалом – до 8000.

Разберем виды устройств в зависимости от способа крепления. Не лишним будет обсудить варианты устройств, отличающихся способом определения давления. Все устройства можно разделить на несколько групп. Начнем с самого простого:

1. Механик. Самый простой и дешевый. Разумеется, они доступны только для наружного монтажа и стоят в пределах 1000 руб/комплект. Это простейшие устройства, принцип работы которых основан на смещении колпака под давлением воздуха в шинах из зоны нормального давления (зеленый) в зону пониженного давления (красный). Они не оснащены чипами и не могут передавать информацию на пульт управления. Его работу можно контролировать только визуально.
2. Более технически сложный и удобный в эксплуатации — электронный. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий всего два положения: зеленый — все в порядке и красный — проверить колеса.
3. Еще более сложной и дорогой с большим функционалом является внутренняя электроника. Они состоят из нескольких частей: внутренней, установленной на колесах, и внешней — мини-компьютера. Он собирает информацию со всех датчиков, анализирует и отображает температуру колес, скорость их поворота и т.д.
4. Самый сложный, который передает всю информацию с помощью специального программного обеспечения непосредственно владельцу смартфона.

Датчик давления в шинах Ford

Установка и настройка

1. Самый простой способ установить механические датчики — навинтить их вместо обычных колпачков. Они не требуют дополнительной настройки.
2. Электронные устройства сложнее в установке из-за наличия блока управления, который может работать автономно или подключаться к прикуривателю. Для начала он переходит в режим обучения, а затем действует согласно прилагаемой к устройству инструкции. Как правило, датчики рекомендуют размещать их по кругу от переднего левого колеса. После монтажа каждого датчика нужно убедиться, что он корректно отображается на экране. В противном случае их необходимо переставить в соответствии с указанными параметрами.
3. Самое сложное — установить внутренние датчики — для их установки вам понадобится шиномонтажный мастер. Лучше, если установкой будут заниматься профессионалы. После установки не забудьте проверить правильность установки патрубков датчика. Для этого нужно накачать колеса. Никаких дополнительных настроек не требуется, если информация будет сниматься с системного дисплея (входит в комплект). Вы можете подключить пульт к магнитоле; Для этого вам необходимо скачать приложение и, следуя инструкциям, выполнить тренировку, спустить и накачать все шины по очереди.

Как отключить датчики давления в шинах

Механические и внешние устройства отключаются путем их удаления. Полностью отключить систему TPMS без снятия датчиков невозможно. Есть несколько простых способов сделать его бесполезным:

• физическое удаление индикаторов и отключение звукового сигнала;
• заклейте лампочку светонепроницаемой лентой;
• для системы TPMS, не подключенной к радио, вы можете снять панель управления автомобилем или отключить питание;

Как проверить датчики давления в шинах

Поверку простейших приборов следует производить простым сравнением с эталонными показаниями манометра. В системе TPMS проверка осуществляется комплексно. Для этого на экране выбирается проверяемое колесо. Необходимо стравить из него воздух и снова прокачать, проверяя всю информацию на экране. Такую же процедуру проделываем с оставшимися тремя колесами.

После завершения теста вы можете изменить основные настройки системы на более удобные: выбрать тип сигнализации, единицы измерения, минимальное и максимальное значения давления и т д.

Как сбросить датчик давления в шинах

Для этого необходимо последовательно выполнить следующие шаги:

• Проверьте давление во всех шинах.
• При необходимости откачать или стравить лишний воздух до значения, рекомендованного производителем.
• Включите зажигание.
• При включенном зажигании нажать и удерживать нажатой несколько секунд клавишу «SET», одновременно нажимая клавишу, должен загореться индикатор датчика давления.

Это сбрасывает текущие настройки и запускает новую калибровку. В подтверждение полного обновления сервисной программы система должна подать звуковой сигнал и отключить индикацию.

В связи с увеличением количества дорожно-транспортных происшествий, происходящих по халатности автомобилистов, с 2008 года принято решение оборудовать все машины, произведенные в США, датчиками давления. Европейские производители последовали примеру США, приняв аналогичный регламент в 2014 году. Теперь все автомобили, выпущенные позже, оснащены системой TPMS.

Следует помнить, что наличие этих датчиков не освобождает водителя от ответственности за небезопасное вождение. Чтобы полностью избежать несчастных случаев из-за недостаточного объема шин, следует регулярно проверять давление стандартным механическим способом.
