Обслуживаем стартер Альмера G15

За запуск двигателя отвечает стартер Almera G15. Рассмотрим, как удалить загрузочное устройство и как проверить работу отдельных узлов.

Первые признаки неисправности стартера

Стартер Nissan Almera G15 может показывать следующие признаки приближающейся поломки:

• Поворот приводного механизма осуществляется только после нескольких поворотов ключа в замке зажигания. Это связано с подгоранием контактной части втягивающего реле.
• После запуска двигателя электростартер бендикс отключается от маховика с задержкой. Это происходит в результате износа шестерен бендикс или зубчатого венца маховика.
• Стартер крутит очень плохо, хотя аккумулятор полностью заряжен. Этот симптом указывает на износ контактных щеток или подшипников.

Начальный ресурс находится в пределах от 70 до 200 тысяч километров. Это зависит от качества и своевременности профилактики.

Снимаем стартер Ниссан Альмера G15

Снятие стартера Nissan Almera G15 осуществляется на смотровой яме в следующем порядке:

1. Отсоедините отрицательную клемму аккумулятора.
2. Снимаем защитный кожух с нижней части рычага переключения передач.
3. Отсоединяем кабель питания от контактного болта втягивающего реле, который фиксируется шпоночной гайкой на 10.
4. Удлиненной на 8 торцевой головкой откручиваем гайку крепления кабеля питания управляющего контакта втягивающего реле.
5. Этот шаг делается на моделях Almera G15 с механической коробкой передач. Рычаг МКПП необходимо поставить в положение первой передачи.
6. В дальнейшем нужно будет переместить резонатор воздушного тракта в сторону в подкапотном пространстве.
7. С помощью торцового ключа на 13 отверните три болта крепления стартера.
8. Осталось снять электростартер с посадочного места.

Проверяем стартер

Важным этапом является правильная диагностика состояния стартера Nissan Almera G15. Для этого вам нужно:

1. Для проверки работы привода проверните его отверткой через шестерню. При движении в одну сторону шестерня должна вращаться вместе с приводом, а в другую сторону должна вращаться вдоль оси. В противном случае потребуется замена.
2. Шестерня привода стартера проверяется на плавность хода по валу. Операция проводится отверткой. Наличие заклинивания свидетельствует о необходимости замены механизма.

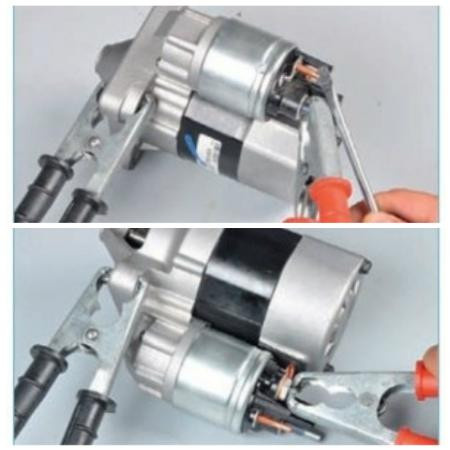

3. Проверяется работа электростартера. Для этого положительный кабель аккумулятора соединяется с верхним контактным стержнем электромагнитного реле, а отрицательный кабель соединяется с корпусом. После этого с помощью отвертки необходимо замкнуть верхний контактный болт и управляющий вывод втягивающего реле. При выполнении этой операции необходимо соблюдать меры предосторожности, так как будут образовываться искры. Главное не задеть корпус отверткой. В результате в ремонтопригодном стартере ведущая шестерня должна выдвинуться и электродвигатель должен запуститься.

При неисправности стартера Almera G15 нужно понять, что вышло из строя.

Проверка электродвигателя. Подключаем плюсовой провод аккумулятора к нижнему контакту втягивающего реле, а минусовой к корпусу. Вал двигателя должен вращаться, иначе его потребуется заменить.

Убедиться в работе втягивающего механизма можно, подав плюс от аккумулятора на контакт управления реле и минус на корпус изделия. В результате должно наблюдаться удлинение передачи с редуктором.

Разбираем электростартер Almera G15

Приведем пошаговую инструкцию разборки стартера Almera G15:

1. Ключом на 13 откручиваем гайку, крепящую шпильку контакта втягивающего реле. Под ним закреплен наконечник шнура питания щеточного узла, который необходимо снять.
2. Ключом Torx 20 откручиваем два фиксирующих винта ретрактора.
3. Вынимаем электромагнитное реле из посадочного места и снимаем пружину.
4. Снимите защитный кожух с переднего и заднего механизма привода стартера. Для этого вам понадобится головка на 8, чтобы открутить две рулевые тяги.
5. Сняв резиновое уплотнение между рычагом и передней защитной крышкой агрегата, снимите кожух.
6. Осторожно снимите якорь тягового реле вместе с рычагом.
7. Вынимаем ведущий ротор с шестерней. Замена этих элементов по отдельности не предусмотрена.
8. Разбираем заднюю защитную крышку стартера и оцениваем состояние статора и щеточного аппарата, провода которого припаяны к концам обмотки статора.
9. После замены неисправных элементов сборку проводят в обратном порядке. Для облегчения установки щеток при вставке анкера рекомендуется утопить щетки в держатели и вставить торцевую головку подходящего диаметра в центральную ось щеточного узла. После этого осторожно вставьте якорь, уперев вал в головку, постепенно перемещайте его и перемещайте щетки к коллектору якоря.

Причины неисправности электростартера

Стартер Nissan Almera G15 или его отдельные компоненты могут нуждаться в замене по следующим электрическим причинам:

• цепь питания электростартера разорвана;
• обрыв, межвитковое или короткое замыкание в корпусе обмотки втягивающего реле;
• контактные пластины коллектора загрязнены или закорочены в якоре;
• щетки изношены или застряли в держателях.

Также существует ряд причин, по которым возникают отказы загрузки из-за механического разрушения отдельных компонентов. В случае наблюдения за вращением электростартера без смещения коленчатого вала Nissan Almera G15 проверьте состояние обгонной муфты и ее кольца, кольца маховика и пружины демпфера.

При постороннем шуме в момент работы стартера Almera G15 обратите внимание на состояние подшипников, валов, зубьев шестерен и болтов крепления.

Если работа электростартера заметна после включения силового агрегата, то причиной неисправности может быть: заедание рычага привода, залипание контактов тягового реле, залипание реле, изношенная пружина свободного хода или смена зажигания.

Заключение

Для увеличения срока службы стартера Nissan Almera G15 рекомендуется проводить периодическое техническое обслуживание. Она должна включать очистку коллектора и всей внутренней полости от графитового порошка, проверку состояния основных узлов, а также смазку механизмов трения.
