Предохранители ВАЗ 2109

В этой статье рассмотрим предохранители ВАЗ 2109.

F1 — F16 — Предохранители
F1-Омыватель фар: момент переключения, контакты реле Омыватель фар — клапан
F2- Реле лампы указателя поворота и аварийного света
F3- Стоп-сигнал — салонный свет
F4- Элемент обогрева заднего стекла, реле (контакты) на гнезде лампы прикуривателя
F5- Вентилятор охлаждения двигателя — электродвигатель Звуковой сигнал с реле
F6-Электрический выключатель ветрового стекла с реле
F7-Вентилятор обогревателя лобового стекла — очиститель лобового стекла — электромотор Очиститель заднего стекла — мотор-редуктор Очиститель заднего стекла — реле времени Электромагнитный клапан реле лобового и заднего стекол Электромотор системы охлаждения двигателя — реле (катушка) Обогрев заднего стекла — реле (катушка) Контрольная лампа обогрева заднего стекла Освещение перчаточного ящика
F8-Левая боковая противотуманная фара
F9-Правая противотуманная фара
F10-Левый габаритный фонарь
F11-Отражатель света — правая сторона
F12-Лучевая фара — правая сторона
F13-Лучевая фара — левая сторона
F14-Длинный свет — левая фара, контрольная лампа
F15-Правая ближняя фара
F16-сигнал поворота, указатель поворота и предупреждающий сигнал об опасности Режим работы стеклоочистителя (мотор-редуктор и реле) Альтернатор — обмотка возбуждения Контрольные лампы Уровень тормозной жидкости, давление масла, дроссель карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, Резерв контрольной лампы Вольтметр F1 — F20 — Запасные предохранители K1 — Реле омывателя фар K2 — Реле сигнала поворота и аварийного света K3 — Реле стеклоочистителя ветрового стекла K4 -… Реле стоп-сигналов Реле управления фарами и задними фонарями K5 — Реле света фар K6 — Реле звукового сигнала K7 — Реле обогрева заднего стекла K8 — Реле дальнего света K9 — Реле ближнего света.

Монтажный блок с предохранителями на ВАЗ 2109 (схема)

Блоки предохранителей, устанавливаемые на старых и модернизированных версиях автомобилей ВАЗ 2109, служат для объединения всех электрических проводов.

Основная задача БП — предотвратить выход из строя электрооборудования, установленного в автомобиле.

Внешний вид устройства

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно разделить на две ветви — выпущенные до 1998 года и выпущенные после 1998 года.

Старые автомобили оснащены блоками предохранителей, обозначение которых — 17.3722. Этот блок питания состоит из корпуса и инженерной пластины. Проводные контакты, предохранители и реле припаяны к плате.

В более новых версиях модели 9, появившихся в 1998 году, блок питания имеет обозначение 2114-3722010-60. Здесь уже стоят предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — не играет никакой роли. PSU будут отличаться только годом выпуска автомобиля. Поэтому монтажные блоки для карбюратора и инжектора одинаковы.

Необходимый монтажный блок также расположен везде одинаково — в подкапотном пространстве перед сиденьем водителя почти под ветровым стеклом.



Местонахождение

Отличия

Есть ли различия между старой и новой версиями БП? Конечно. Далее:

  • Детали ЭБУ маркируются по-разному;
  • Предохранители имеют разные номиналы;
  • В новом БП нет реле вентилятора охлаждения и реле омывателя заднего стекла.



БП старого образца

Рассмотрим блоки питания старого типа, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителяТекущая силаЦепь, которая защищает
F110АЗапасной предохранитель
F210АИндикаторные лампы, выключатель аварийного освещения (в аварийном режиме), сигнальные лампы аварийного освещения
F310АЗадний стоп-сигнал, освещение салона
F420АЭлемент обогрева заднего стекла, контакты выключателя обогрева заднего стекла, гнездо прикуривателя
F520АСирена, выключатель сирены
F630АЗапасной предохранитель
F730АМотор вентилятора отопителя, мотор омывателя ветрового стекла, реле вентилятора радиатора, реле обогревателя заднего стекла, контрольная лампа обогревателя заднего стекла, лампа освещения перчаточного ящика
F87,5АЗапасной предохранитель
F97,5АЗапасной предохранитель
F107,5АЛевый габаритный фонарь
F117,5АПравая сигнальная лампа
F127,5АПравая фара ближнего света
F137,5АЛевая фара ближнего света
F147,5АЛевая фара дальнего света, контрольная лампа дальнего света
F15Правая фара
F1615АСигнальные лампы и реле аварийного освещения (в режиме индикатора), сигнальная лампа, лампа заднего хода, двигатель коробки передач и реле стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, контрольная лампа температуры охлаждающей жидкости, контрольная лампа уровня топлива, резервная лампа, вольтметр

ПГУ 17.3722

ПГУ 17.3722

Реле

Помимо идентификации предохранителей, полезно знать, какой номер реле в блоке двигателя отвечает за ту или иную функцию.

Номер релеФункция
1Функция стеклоочистителя ветрового стекла
2Работа двигателя омывателя заднего стекла
3Безотказная работа указателей поворота и сигнальной лампы
4Защита от отказа двигателя стеклоочистителя ветрового стекла
5Помогает определить, находится ли лампа в рабочем состоянии
6Защита от перенапряжения обогревателя заднего стекла
8Лампы дальнего света
9Лампы ближнего света фар
11Управляет вентилятором охлаждения двигателя. Если это реле выходит из строя, повышается риск перегрева двигателя
12Система кик-старт

Старый блок питания

Старый блок питания

БП нового образца

Здесь блок-схема электрической системы изложена несколько иначе, но она имеет большее значение для владельцев ВАЗ 2109, так как большинство девяток, сохранившихся в эксплуатации сегодня, являются модернизированными версиями.

Схема применима как к карбюраторным, так и к инжекторным двигателям.

Номер предохранителяНоминальный токЭлектрическая цепь, отвечающая за
1.Запасной предохранитель
2.Запасной предохранитель
3.Запасной предохранитель
4.16АЭлектрическая схема катушки реле вентилятора радиатора, выключателя и двигателя отопителя
5.Аварийный выключатель, выключатель индикатора, выключатель индикатора, выключатель указателя поворота, выключатель фонаря заднего хода, выключатель фонаря заднего хода, тахометр, вольтметр, указатель уровня бензина, указатель уровня бензина, указатель температуры охлаждающей жидкости, сигнальная лампа давления масла, сигнальная лампа тормоза, выключатель гидравлического тормоза, выключатель ручного тормоза
6.Выключатель и лампочка для стоп-сигнала, освещения салона
7.Лампа освещения номерного знака, лампа управления габаритными огнями, лампа обогревателя и держателя прикуривателя, лампа освещения перчаточного ящика, выключатель и лампа освещения приборной панели
8.16АСирена, выключатель сирены, двигатель вентилятора радиатора
9.Левая сигнальная лампа, левая задняя сигнальная лампа
10.Правая сигнальная лампа, Задняя правая сигнальная лампа, Выключатель противотуманной фары, Контрольная лампа противотуманной фары
11.Выключатель и переключатель указателей поворота, Лампа указателя поворота, Лампа аварийного сигнала
12.16АПрикуриватель, гнездо для переносной лампы
13.Водительский свет для правой фары
14.Левая фара дальнего света, контрольная лампа дальнего света
15.Правый ближний свет
16.Левая фара ближнего света

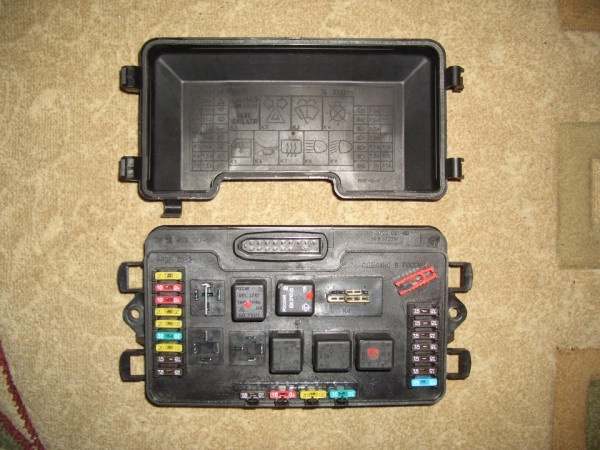

Новый блок питания

Реле

Что касается реле в новом блоке для ВАЗ 2109, то их распиновка выглядит следующим образом.

Номер реле.Его функция
К1Двигатель омывателя заднего стекла не будет работать без него
К2Отвечает за работу контрольных и предупредительных ламп
К3Поддерживает работу стеклоочистителей ветрового стекла
К4Защита ламп стоп-сигналов и габаритных огней автомобиля
К5Поддерживает работу фар дальнего света
К6Поддерживает работу системы омывателя фар.
К7Защищает электромотор ветрового стекла, если он установлен на автомобиле.
К8Рожок или просто рожок
К9Защита от перенапряжения вентилятора охлаждения двигателя
К11Обогреватель заднего стекла
К12Обеспечивает работу ближнего света

Необходимо не только понять, где находится предохранитель или реле, но и знать, как заменить неисправный компонент.



Демонтаж и замена

При возникновении неисправности первое, что необходимо сделать, — проверить ответственный предохранитель.



Снятие и замена блока питания

На практике извлечение и утилизация предохранителя или реле, которые больше не пригодны к эксплуатации, не представляет сложности. Для этого вам необходимо:

  • Поднимите капот и отсоедините «минус» от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрическую систему, на этом этапе автомобиль должен быть обесточен;
  • Найдите блок предохранителей. Он расположен в пространстве под капотом напротив сиденья водителя непосредственно под ветровым стеклом. Сверху устройство закрыто пластиковой крышкой. Чтобы снять его, просто сожмите фиксаторы по бокам;
  • Снимите крышку и посмотрите на ее заднюю часть. Существует электрическая схема, на которой показано расположение каждого предохранителя, реле или автоматического выключателя. Просто найдите компонент, отвечающий за неисправное оборудование, в соответствии с приведенными выше таблицами;
  • Извлеките предохранитель. Во всех жгутах проводов есть специальные клещи. Не извлекайте предохранители вручную. Извлеките реле легким рывком вверх-вниз;
  • Замените неисправный компонент.

Неисправность предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, защищая оборудование от воздействия чрезмерного напряжения.

Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, вставить обратно клемму аккумулятора и проверить, что оборудование работает.



Предохранители ВАЗ 2109: где находятся, замена

В отличие от ВАЗ 2110, Lada Priora, Lada Granta, блок предохранителей ВАЗ 2109 устанавливается на заводе в моторном отсеке.

Месторасположение выбрано не самым удачным образом.

Очень часто монтажный блок заливается водой, контакты клемм окисляются, изоляционный слой на проводах высыхает. В плохую погоду водителю приходится лезть под капот и искать неисправный компонент. Это особенно неприятно зимой, в мороз, снег и лед.

На автомобиле ВАЗ 2110 эта неисправность устранена. Блок предохранителей (далее — БП) перенесен в салон, под приборную панель с левой стороны.

Описание предохранителей

Во время систематической эксплуатации автомобиля, под воздействием погодных условий, предохранители часто выходят из строя, перегреваются и деформируются.

Для восстановления работоспособности автомобиля необходимо заменить предохранители (далее «модули») на новые. Процесс «восстановления» не сложен, но требует внимательности со стороны ремонтника. Неправильная установка может привести к повреждению электрической системы автомобиля.

ВАЗ 2109, как и старшие модели, имеет 16 модулей и 12 реле-выключателей. Так обстоит дело в ГПУ старого типа. В ГПУ новой попытки, после 1998 года, количество также остается прежним, хотя мастера уменьшают количество на три модуля.

  • Блоки питания старого типа имеют обозначение 17.3722, конструктивно состоят из пластикового корпуса, инженерной платы с распаянными типовыми проводами, реле;
  • Блоки питания нового типа: 3722010-60, конструкция в виде пластикового корпуса с предустановленными предохранителями.

Новый блок питания: 3722Новый блок питания: 3722

Внимание водителям!!! Существует заблуждение, что тип системы впрыска топлива влияет на модель БП. Монтажные блоки одинаковы для карбюратора и инжектора.

Расположение: под капотом, левая сторона, под ветровым стеклом.

Схема расположения, распиновка

Наименование / сила тока (A)Номера деталей / для чего они используются
F1 (10)Бронирование
F2 (10)Сигнальные огни, аварийные огни, опасные огни
F3 (10)Стоп-сигнал, внутреннее освещение ВАЗ 2109
F4 (20)Заднее стекло с подогревом, прикуриватель
F5 (20)Зуммер
F6 (30)Зарезервировано
F7 (30)Вентилятор отопления, омыватель ветрового стекла, реле включения радиатора, обогреватель заднего стекла, контрольная лампа, подсветка перчаточного ящика
F8 (7,5)Зарезервировано
F9 (7,5)Зарезервировано
F10 (7,5)Левосторонние лампы
F11 (7,5)Правые боковые фары
F12 (7,5)Фары с ближним светом (справа)
F13 (7,5)Фары с ближним светом (слева)
F14 (7,5)Левый фонарь постоянного тока
F15 (10)Правая фара LS
F16 (10)Индикатор фар, бензонасос

Обозначения и маркировка монтажного блока реле

НомерРеле, ответственное за
Р1Стеклоочистители ветрового стекла
Р2Омыватель заднего стекла
Р3Реле индикаторной лампы, реле светофора
Р4Мотор стеклоочистителя ветрового стекла
Р5Контрольные лампы приборной панели (высокая панель)
Р6Защита от перенапряжения
Р7Защита ламп дальнего света
Р8Защита ламп дальнего света
Р9Вентилятор системы охлаждения
Р10Клаксон
Р11Бронирование
Р12Бронирование

Цена нового БП от 2000 рублей, одной части предохранителя от 100 рублей, комплекта 350 — 450 рублей, в зависимости от производителя.

В евророзетках сила тока предохранителей увеличилась на 0,5 ампера. Вместо старых 7,5 ампер они устанавливают 8,0 ампер. Помните об этом при выборе, покупке расходных материалов при ремонте, замене в ВАЗ 2109 (8, 16 клапанов).

Признаки неисправности предохранителей

  • Модуль изменил цвет, на поверхности видны черные точки — нагар;
  • На приборной панели в моторном отсеке горит индикатор неисправности;
  • Когда двигатель работает, зажигание включено и аккумулятор заряжен, некоторые механизмы не работают или неисправны;
  • В салоне ощущается запах гари, плавится место, где расположен монтажный блок;
  • Модули горячие на ощупь.

РасшифровкаТранскрипция:

Замена предохранителей на ВАЗ 2109

Подготовительный этап:

  • Пластиковый пинцет для извлечения модуля;
  • Тряпки;
  • Дополнительное освещение, если работы выполняются в темное время суток.

Последовательность операций:

  • Расположите автомобиль по периметру ремонтной зоны;
  • Выключите двигатель, откройте капот;
  • Освободите крепежные элементы, снимите зажимы аккумулятора;
  • С левой стороны под ветровым стеклом находится монтажный блок, снимите пластиковую крышку;
  • Посмотрите на внутренней странице, где указана схема расположения предохранителей. Найдите неисправный блок по точному номеру или по визуальным признакам;
  • Извлеките его пинцетом, вставьте на его место новый, установите крышку.

В блоках питания старого образца определить неисправный модуль сложнее, так как необходимо поочередно вынимать каждый предохранитель.

По окончании запустите двигатель, проверьте правильность работы систем.

Причины преждевременного выхода из строя предохранителей

  • Естественным фактором является продолжительность работы предохранителей без промежуточного профилактического обслуживания;
  • Проникновение влаги, конденсация, окисление клемм, высыхание изоляционного слоя, нарушение цепи электропитания;
  • Внешние механические повреждения, авария, удар, столкновение;
  • Деформация крыла автомобиля, ветрового стекла, нанесение повреждений монтажному блоку;
  • Короткое замыкание в цепи электропитания;
  • Прямое воздействие ультрафиолетовых лучей.

Внимание водителям!!! Неисправный предохранитель не всегда является причиной неисправности механизма. Часто повреждается силовой кабель, окисляются клеммы, ослабевает контакт, изнашиваются узлы. Не забудьте провести визуальную диагностику, чтобы оценить состояние автомобиля и рассчитать нужное количество расходных материалов.

При соблюдении рекомендаций производителя по эксплуатации срок службы предохранителя составляет 40 000 км. Если у вас возникли трудности с установкой, обратитесь за помощью к сертифицированному мастеру, автоэлектрику.
