По дороге с ветерком на ВАЗ 2107

Стеклоподъемники являются неотъемлемой частью управления автомобилем. Водитель должен знать основные неисправности этого устройства и способы их самостоятельного устранения, а также знать, что делать, если стекло застряло, отвалилось или возникла необходимость снять/установить стеклоподъемник. Также практично самостоятельно выбрать и установить электрические стеклоподъемники на ВАЗ 2107.

Устройство стеклоподъёмников ВАЗ 2107

Каждый автолюбитель знает, что такое стеклоподъемник. Его функция проста: он открывает и закрывает окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъемники бывают двух типов: ручные (шарики или мясорубки в просторечии) и электрические, управляемые с приборной панели или отдельными кнопками.

На ВАЗ 2107 с завода устанавливались ручные стеклоподъемники, которые имели довольно простую конструкцию. Они основаны на работе механизма, к которому стекло крепится с помощью специальных фиксаторов. Опускание и подъем боковых стекол осуществляется поворотом ручки внутри салона.

Ручка электрического стеклоподъемника ВАЗ 2107

Какие бывают стеклоподъёмники на «семёрке»

На момент своего существования существовало два типа стеклоподъемников для ВАЗ 2107:

  1. Беговая дорожка и реечная шестерня. Они считаются самыми надежными. Установка данного типа стеклоподъемника абсолютно исключает деформацию стекла. Механизм работает путем передачи вращательного усилия шестерни, которая взаимодействует с рейкой линейного типа, на каретку лобового стекла. Основным недостатком является необходимость постоянной смазки, так как шестерни механизма изготовлены из пластика, который довольно быстро изнашивается и может вывести весь механизм из строя. Электростеклоподъемник ВАЗ 2107 с реечным механизмом
  2. Веревочные домкраты слабее и более склонны к поломкам. Основным компонентом этого типа стеклоподъемника является трос, прикрепленный к торсионному механизму. Устройство работает довольно медленно из-за низкой мощности привода, которому приходится преодолевать сопротивление втулок. Также может случиться, что он перегревается и в какой-то момент просто выходит из строя. Хорошим моментом в этом типе механизма является простота ремонта, но высокая частота ремонта практически сводит на нет это преимущество.ВАЗ 2107 Электрический стеклоподъемник, управляемый тросом

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъемника была отрегулирована и отрегулирована производителем, поэтому вмешиваться в нее следует очень осторожно и внимательно, иначе механизм может заклинить, скрипеть или дребезжать.

Исходя из личного опыта, я советую вам внимательно изучить устройство и прочитать подробную инструкцию по устранению неисправностей, прежде чем пытаться самостоятельно отремонтировать механизм стеклоподъемника. Несмотря на то, что может показаться, что многие из этих проблем можно решить с помощью отвертки и гаечного ключа, в некоторых случаях может потребоваться полная замена стеклоподъемника.

Конструкция стеклоподъемника ВАЗ 2107 с тросовым управлением

Скрип стеклоподъёмника

Скрип стеклоподъемника на первый взгляд не кажется серьезной неисправностью, но важно обращать внимание на этот сигнал, так как это первый признак того, что механизм изнашивается и вскоре может сломаться. Методы борьбы с этим симптомом просты, доступны каждому и не требуют много времени:

  • Смажьте стеклоподъемник — для этого подойдут смазки любого производителя, которые обычно продаются в автомобильных магазинах; Смазка стеклоподъемника
  • Замените резиновые уплотнители, соприкасающиеся со стеклом. При открытом окне пыль и песок неизбежно попадают в автомобиль и царапают стекло и резинки, что неизбежно приводит к скрипу. Попадание пыли и влаги через зазор между стеклом и уплотнителем может привести к заеданию механизма, поэтому необходимо регулярно следить за его чистотой.

Стеклоподъёмник заклинило

Основные причины заклинивания стеклоподъемника ВАЗ 2107 следующие:

  • Растрескивание сварного шва, соединяющего опору кабеля и стеклянную ленту, к которой он прикреплен. В этом случае необходимо отсоединить кабель и приварить кронштейн;
  • Трос запутался или перекрутился внутри механизма стеклоподъемника. Вы можете просто попробовать снять и снова установить кабель. Если он выйдет из строя, потребуется замена всего механизма;
  • Изношенные шестерни стеклоподъемников — это указывает на то, что они определенно нуждаются в замене. Износ шестерни стеклоподъемника

Падает стекло

Иногда окно опускается и не удерживается в поднятом положении. Это может быть связано с ослаблением натяжного ролика, который создает правильное натяжение троса. Для устранения неисправности необходимо отремонтировать это крепление. Другой причиной неисправности может быть отсоединение конца кабеля от крепления. Затем снимите стеклоподъемник и попробуйте перемотать трос.

Удовлетворительность ремонта легко проверить: если он в хорошем состоянии, ручка стеклоподъемника поворачивается свободно и без усилий, окно поднимается легко, без заеданий и других шумов.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство повреждений стеклоподъемника на автомобиле ВАЗ 2107 легко устранимы. В большинстве случаев, независимо от конструкции и механизма, повреждаются именно зубья вращающейся шестерни. Чтобы начать ремонт, необходимо сначала снять обшивку и дверную карту автомобиля, включая все находящиеся на ней компоненты. Затем снимается и сам стеклоподъемник, после чего проводятся необходимые работы.

Снимаем ручку стеклоподъёмника

Одной из самых регулярных неисправностей является поломка ручки, которая происходит как на передних, так и на задних стеклоподъемниках в результате небрежного использования или просто с течением времени.

За несколько лет владения автомобилем ВАЗ 2107 мы укрепились во мнении, что в случае поломки лучше сразу заменить ручку, так как ремонт помогает ненадолго и нерентабелен. Стоимость ручки стеклоподъемника на «семерку» в различных автомагазинах колеблется от 20 до 80 рублей, поэтому вы можете заменить сразу все четыре ручки, выбрав их внешний вид по своему вкусу. Вы можете даже выбрать и установить красивые ручки от других автомобилей.

Заменить рукоятку несложно, это делается в следующем порядке:

  1. Освободите рукоятку от пластикового фиксатора, называемого стопорным кольцом. Для этого с помощью плоской отвертки отодвиньте внешнее кольцо от внутреннего, а затем снимите стопорное кольцо.
  2. Снимите и замените на новый.Снятие ручки стеклоподъемника

Снимаем стеклоподъёмник

Чтобы снять стеклоподъемник, выполните в последовательности следующие действия:

  1. Опустите окно до упора и снимите ручку стеклоподъемника.
  2. Открутите винты, крепящие ручку двери, и снимите ручку.
    Снятие дверной ручки
  3. Снимите обшивку двери, чтобы получить доступ к механизму стеклоподъемника.
  4. Если стеклоподъемник будет устанавливаться заново, закрепите трос так, чтобы он не сошел с направляющих. Закрепление троса с помощью веревки при демонтаже электроподъемника
  5. Ослабьте крепежный винт нижнего ролика.
    Крепежный болт для нижнего ролика
  6. Ослабьте натяжение троса, разблокировав нижний шкив.
  7. Отсоедините кабель от ролика.
  8. Открутите три гайки, крепящие автомобильный открыватель к двери.

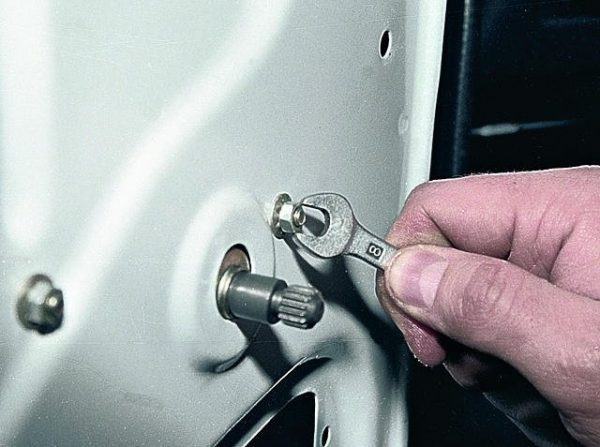

    Стопорные гайки для стеклоподъемника
  9. Вытащите стеклоподъемник.

Устанавливаем новый механизм

Чтобы снова установить электрический стеклоподъемник, сделайте следующее.

  1. Смажьте кабель питания.
    Смазка троса подъемника
  2. Вставьте стеклоподъемник на место и затяните три гайки, крепящие механизм к двери.
  3. Снова установите кабель на ролики.
  4. Удалите кабель, если вы закрепили его во время разборки.
    Удаление связующего провода кабеля
  5. Отрегулируйте натяжение троса и затяните гайку, фиксирующую нижний ролик.
    Затягивание троса на кабеле электроподъемника
  6. Убедитесь, что механизм открывания электрического стеклоподъемника работает.
  7. Установите на место обшивку двери.
  8. Затяните крепежные винты дверной ручки.
  9. Установите ручку электрического стеклоподъемника, закрепив ее стопорной шайбой.

Замена тросика

Иногда механизм стеклоподъемника поврежден, а трос сломан или погнут. Заменить его несложно, но следует учитывать следующие особенности:

  • Перед установкой кабель должен быть покрыт смазкой;
  • Нижний конец троса направляется к верхнему ролику механизма, а верхний конец направляется вниз. Во избежание запутывания тросов рекомендуется связать их проволокой, которую следует снять после окончательного закрепления стеклоподъемника и проведения необходимых регулировок;
  • Оконный подъемник ВАЗ-2107 имеет верхний скрытый ролик. Надеть на него кабель с первой попытки практически невозможно. Давайте проделаем небольшой трюк — скрутим петлю на верхней части кабеля и пропустим ее к тому месту, где находится этот «невидимый» ролик. Мы двигаем петлю попеременно вверх и вниз, после нескольких неудачных попыток она ловит рулон.
  • Крепление провода к верхнему ролику

Замена роликов

Канатопротяжный механизм ВАЗ 2107 состоит из четырех роликов, которые используются для протягивания канатов, концы которых закреплены на барабане. Первый шкив является натяжным и предназначен для поддержания правильного натяжения кабеля на протяжении всего срока службы, поскольку кабель может растягиваться в процессе эксплуатации. Два верхних ролика соединены с держателями стекла с помощью натяжных пластин. Это обеспечивает движение роликов вместе со стеклом при его опускании и подъеме. Нижний ролик крепится к двери.

Для замены роликов необходимо открутить крепления, удерживающие их на месте, и установить новые детали.

Комплект роликов стеклоподъемника ВАЗ 2107

Видео: замена стеклоподъёмника на ВАЗ 2107

Таким образом, с основными неисправностями ручных стеклоподъемников ВАЗ 2107 можно справиться самостоятельно. Однако даже если кажется, что неисправность можно устранить самостоятельно, для вашей же безопасности лучше приобрести новый механизм. Сегодня большинство автомобилей ВАЗ 2107 оснащаются электрическими стеклоподъемниками вместо ручных.

Установка электростеклоподъёмников на ВАЗ 2107

Удобство управления окном с кнопки, экономия времени и сил, повышение привлекательности салона автомобиля без громоздкой ручки — вот неполный перечень преимуществ электрических стеклоподъемников. Владельцы «классических» автомобилей, таких как ВАЗ 2107, устанавливают их на свои машины.

Современные электрические стеклоподъемники ВАЗ 2107 более надежны и пригодны для самостоятельного управления, позволяя управлять окнами одним нажатием кнопки. Они успешно работают с системой сигнализации, обеспечивая автоматическое закрытие стекол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъемников:

  1. С сохранением стандартного заводского механизма и дополнительной установкой электродвигателя. Этот метод проще и дешевле, но увеличивает риск выхода из строя всей системы в случае перегрева двигателя.
  2. С установкой отдельного комплекта оборудования. Стоимость выше, но этот метод более надежен в эксплуатации.

На вторичном рынке автомобилей для ВАЗ 2107 предлагаются комплекты электростеклоподъемников различных производителей, наиболее популярными из которых являются «GRANAT» и «FORWARD» реечного типа. Силовая шина — это корпус, в котором находится устройство, приводящее в движение стекло — зубчатая цепная передача. К рельсу постоянно прикреплен электродвигатель, который приводит в движение весь механизм.

Предлагаемый дилером пакет электростеклоподъемников включает в себя:

  • инструкции по установке;
  • два электрических стеклоподъемника;
  • жгуты проводов;
  • два переключателя;
  • декоративные заглушки для отверстий, оставленных механическими стеклоподъемниками.

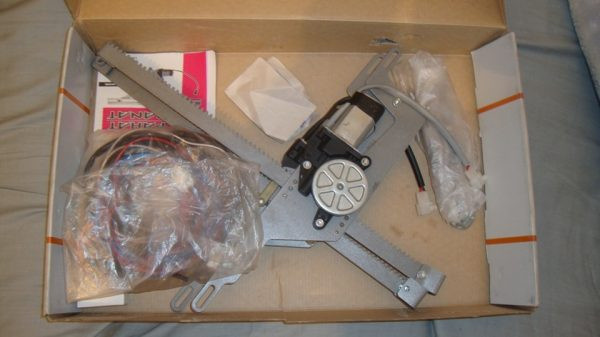

Комплект электростеклоподъемников ВАЗ 2107

Как установить электростеклоподъёмник на ВАЗ 2107

Установить электрические стеклоподъемники довольно сложно, но не невозможно. Проще выполнять работу в гараже или закрытом помещении.

Вам понадобится комплект стеклоподъемника, гаечные ключи, отвертки, плоскогубцы, винты и гайки разных размеров, зажимы для окон, провода и предохранители. В процессе установки могут быть обнаружены неисправности, для устранения которых может потребоваться приобретение дополнительных деталей. Прежде чем приступить к работе, прочитайте инструкцию по установке.

Чтобы подключить электрические стеклоподъемники, необходимо определить, откуда будет поступать электричество. На ВАЗ 2107 это удобнее всего делать от прикуривателя. Если этот вариант не подходит, то проводка должна идти от аккумулятора.

Важным этапом после установки самого механизма электрического стеклоподъемника является установка кнопок, которые управляют подъемом и опусканием стекла. В автомобиле ВАЗ 2107 нет места для таких кнопок, поэтому вы можете сами выбрать удобное расположение. Имейте в виду, что чем дальше от двери вы разместите кнопки, тем длиннее должны быть провода. Поэтому их удобнее размещать на внутренней ручке двери.

Комплект электростеклоподъемников ВАЗ 2107

Порядок установки электрических стеклоподъемников на ВАЗ 2107 следующий:

  1. Отсоедините клеммы автомобильного аккумулятора, чтобы избежать возможности замыкания проводов.
  2. Поднимите стекло вверх, зафиксировав его скотчем, чтобы оно не выпало при снятии креплений механического стеклоподъемника.
  3. Снимите заводской стеклоподъемник.

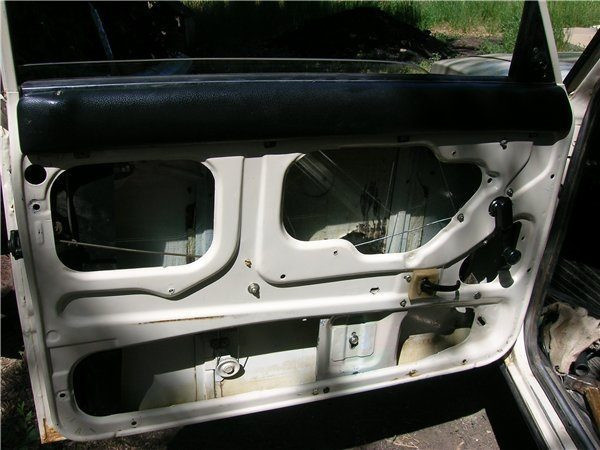

    Дверь ВАЗ 2107 после снятия стеклоподъемника
  4. Установите и закрепите электродвигатель.

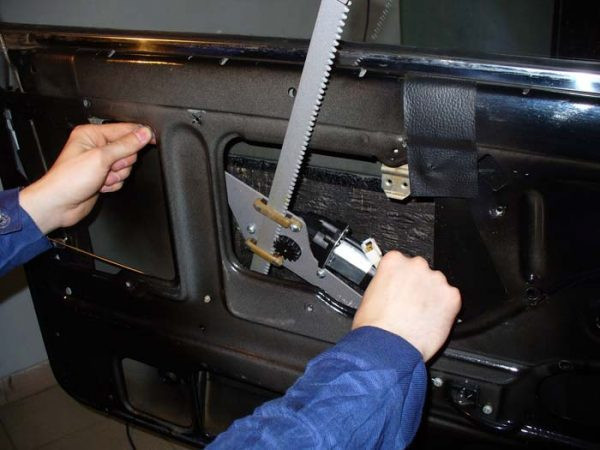

    Установка электродвигателя
  5. Подготовьте места расположения кнопок управления (обычно на дверных ручках).
  6. Проложите провода к кнопкам управления.
  7. Установите провода в соответствии с инструкциями.
    Схема электропроводки электрических стеклоподъемников ВАЗ 2107
  8. Установите кнопки в выбранных местах.
  9. Подключите аккумулятор и проверьте работу электрических стеклоподъемников.
  10. Установите на место обшивку двери.
  11. Установите декоративные колпачки на место ручек электрических стеклоподъемников.
    Кнопки электрических стеклоподъемников ВАЗ 2107

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, типы и основные неисправности стеклоподъемников ВАЗ 2107. Завод-изготовитель предусмотрел конструкцию ручных стеклоподъемников, тросовых или реечных. Наиболее распространенными неисправностями таких стеклоподъемников являются перекручивание или обрыв троса, износ реечной шестерни, ослабление крепления натяжного ролика, что приводит к скрипу, заеданию и падению стекла. Большинство повреждений может быть устранено пользователем, обычно путем повторного подключения кабеля или замены всего механизма. На автомобиль ВАЗ 2107 можно установить электрические стеклоподъемники, чтобы улучшить впечатления от вождения, и следующие пошаговые инструкции позволят вам сделать это самостоятельно.
