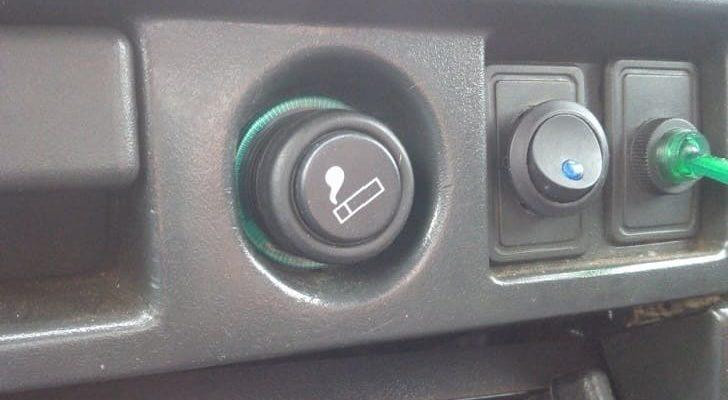

Не работает прикуриватель ВАЗ-2109

Конструкторы автомобилей оснастили ВАЗ-21099 и 2109 прикуривателями, чтобы водители могли прикурить сигарету, не отвлекаясь на поиск спичек в салоне. Однако в настоящее время эта функция мало используется по назначению. Гнездо прикуривателя чаще всего используется для подключения навигаторов, видеорегистраторов, зарядных устройств для смартфонов и другого портативного оборудования. Автовладельцы часто сталкиваются с проблемой, когда не работает прикуриватель ВАЗ-2109.

Особенности прикуривателей с высокой и низкой панелью

Схема работы устройства довольно проста. Внешне он выглядит как металлический картридж, внутри которого должна находиться тонкая катушка. Устройство активируется легким нажатием, в результате чего начинает течь ток. В результате спираль нагревается до максимума, срабатывает термостат, и зажигалка возвращается в исходное положение.

Легкие работы на ВАЗе

Питание и функциональность устройства обеспечивается 3 кабелями:

  1. Красный кабель отвечает за плюсовую полярность и ведет непосредственно к аккумулятору устройства. Его основная функция заключается в обеспечении клетки теплом. Он защищен предохранителем, который выдерживает ток до 20 А.
  2. Желтый провод — это свет к прикуривателю.
  3. Черный кабель является отрицательным. Он соединяет устройство с кузовом автомобиля и регулирует подачу тока от аккумулятора.

Интересно, что существуют различия между годами выпуска. Например, высокая и низкая приборная панель, карбюратор или топливная форсунка. Расположение компонента может быть разным, как и длина проводов, отвечающих за функциональность устройства. Это необходимо учитывать при подключении и замене устройства.

Не работает прикуриватель ВАЗ-2109ВАЗ с высокой панелью

Существует несколько рекомендаций, которые помогут продлить срок службы устройства на автомобиле:

  1. Не пытайтесь установить слишком большие устройства в гнездо на устройстве.
  2. Компрессоры и другие мощные устройства лучше подключать к клемме аккумулятора. Это связано с тем, что прибор оказывает большую нагрузку на электросистему автомобиля, а это может быть чревато сгоревшим предохранителем прикуривателя ВАЗ-2109 или оплавленной проводкой. Любой из этих вариантов приведет к неисправности розетки.
  3. Не рекомендуется вставлять в розетку металлические предметы, так как они могут вызвать короткое замыкание. Это приведет к быстрому разряду батареи или более серьезным повреждениям.

Почему не работает

Рассмотрены основные причины, по которым перестает работать прикуриватель в ВАЗ-2109:

  1. Неисправен предохранитель. Максимальное напряжение, которое выдерживает разъем, составляет 20 A. Но если вы подключите мощные устройства, предохранитель перестанет работать. Это может привести к отключению радио или опции обогрева заднего стекла. Для устранения этой проблемы снимите перегородку, найдите неисправный компонент и замените его новым.
  2. Поврежденная проводка. Длительное использование или неправильное взаимодействие с электрическими цепями автомобиля может привести к короткому замыканию, ожогам и обрыву проводов, что в свою очередь вызывает проблемы с прикуривателем. Чтобы определить проблему, возьмите мультитестер и проверьте кабели, идущие к устройству. Если ток отсутствует, значит, имеется обрыв, который можно устранить заменой кабеля.
  3. Перегорела термопара внутри устройства. Чаще всего эта проблема возникает при длительном использовании компонента. Это невозможно отремонтировать, проблема решается заменой устройства.
  4. Окисление контактов, которое происходит в результате увеличения предохранителя. Это также может быть временным дефектом. Неисправность можно устранить путем очистки контактов. Перед выполнением процедуры рекомендуется отсоединить клемму, отвечающую за минус (черный провод), от аккумулятора во избежание короткого замыкания.
  5. Перегорела лампа подсветки. Для устранения неисправности следует установить новый осветительный элемент.

Провода к прикуривателю в ВАЗе

Где находится предохранитель, который отвечает за прикуриватель

Чтобы найти и заменить перегоревший предохранитель, выполните следующие действия:

  1. Откройте капот и найдите блок предохранителей непосредственно под ветровым стеклом.
  2. Нажмите на специальные защелки и откройте коробку.
  3. Внутри вы найдете специальный пинцет, который поможет вам вытащить и вставить предохранители.
  4. Отсоедините необходимый компонент и замените его (компонент F4 отвечает за прикуриватель на автомобилях ВАЗ-2109 и 21099).

Блок предохранителей в ВАЗ-2109

Ремонт прикуривателя ВАЗ-21099

Для ремонта устройства вам понадобятся:

  • защитные перчатки;
  • Стандартная отвертка с прямым зубцом;
  • Изоляционная или термоусадочная пленка;
  • Олово, канифоль и паяльная лампа
  • Новые провода для замены (при необходимости);
  • Мультитестер;
  • Другие запасные части.

На рынке нет недостатка в запасных частях. Однако, заменяя прикуриватель ВАЗ, имейте в виду, что устройство с коротким гнездом сможет питать большее количество приборов.

Как заменить

Чтобы заменить зажигалку, следуйте пошаговым инструкциям:

  1. Выкрутите саморезы, отвечающие за крепление передней панели.
  2. Отсоедините провода, соединяющие кнопки управления.
  3. Снимите «плюс» с прикуривателя (не забудьте подключить).
  4. Извлеките гнездо устройства.

Перед началом работы не забудьте отсоединить отрицательную клемму от аккумулятора автомобиля. Это поможет защитить электрическую цепь. Подключите прибор в обратном порядке. После подключения прикуривателя проверьте напряжение на наличие короткого замыкания.
