Как проверить датчики ваз 2114 инжектор

Двигатели ВАЗ 2114 оснащены рядом устройств и контроллеров, предназначенных для обеспечения правильной работы агрегата. Производительность двигателя и основных систем четверки зависит от их слаженной работы. Где и как заменить 8-клапанный датчик фаз (ДФ) и датчик детонации (ДД) ВАЗ 2114? Подробные инструкции приведены ниже.

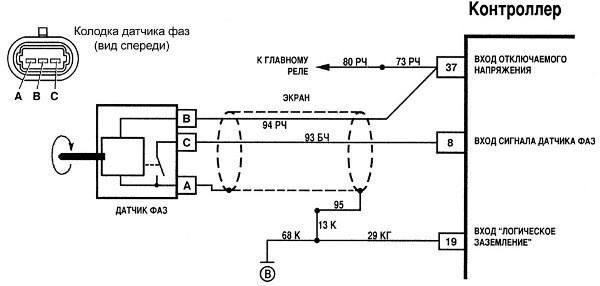

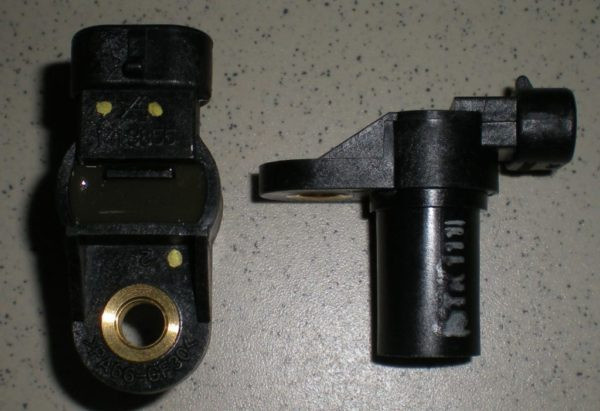

Описание датчика фаз

Сначала рассмотрим место установки, назначение и конструктивные особенности DF.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз — это устройство, служащее для получения информации о работе силового агрегата и дальнейшей передачи этих данных в блок управления. Конструкция этого контроллера состоит из чувствительного элемента и преобразователя сигнала. Механизм преобразователя состоит из операционного усилителя, специальной мостовой схемы и выходного каскада.

Внутри устройства находится чувствительный элемент, работающий по принципу эффекта Холла. Основная задача сенсорного элемента — подавать сигнал в определенной точке, где рядом с платой находится магнитопроводящий элемент.

Где находится DF в FOUR? Расположение устройства может меняться в зависимости от разновидности двигателя:

  • в 8-клапанных двигателях ДФ расположен непосредственно на головке блока цилиндров;
  • В 16-клапанных двигателях DF расположен на стороне привода распределительного вала, рядом со сборкой генератора.

Возможные неполадки и варианты их устранения

Каковы следующие признаки неисправности контроллера

  • увеличивается расход топлива автомобиля;
  • неисправность системы самодиагностики транспортного средства
  • нарушается динамика автомобиля в целом;
  • на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного отказа устройства).

Инструкция по диагностике и замене ДД

Как использовать мультиметр для проверки открытого и функционального состояния DF?

Процедура диагностики отличается в зависимости от модификации привода, для проверки DF на 8-клапанном двигателе выполните следующие действия:

  1. Сначала установите значение напряжения 13,5 В на выводе V1 тестера, этот щуп должен быть подключен к выводу E. Затем установите значение напряжения 0,9 В на втором выводе, который подключается к выводу B.
  2. Когда контакты цепи замкнуты, прижмите шило или отвертку к боковой стороне контроллера, или можно использовать металлическую пластину. Если датчик фазы работает правильно, вы увидите, что напряжение на выводе B упадет до 0,4 вольт. Если значения, полученные в результате диагностики, отличаются, это указывает на необходимость замены контроллера (видео опубликовано In Sandro’s Garage).

Для 16 клапанов процедура испытания в основном такая же, но есть некоторые различия:

  1. Тестер должен быть установлен в режим V2, а вывод E установлен на 13,5 вольт. Вывод B установлен на 0,4 В.
  2. Затем поднесите к концу корпуса отвертку или стальную пластину. При нормальной работе контроллера напряжение повышается до 0,9 В.

Замена DF выполняется следующим образом:

  1. Сначала отключите бортовое питание, отсоединив аккумулятор.
  2. Затем, используя гаечный ключ 10 мм, открутите винт, крепящий DF к устройству. Разъем и жгут проводов должны быть отсоединены от контроллера.
  3. Контроллер извлекается из гнезда и заменяется новым. При замене разъема рекомендуется очистить контакты от окисления и грязи.

Фотогалерея «Расположение ДФ и ДД»

Описание датчика детонации

Теперь поговорим о детонационном детекторе. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

ДД в Четырке является одним из основных компонентов, определяющих правильную работу двигательной установки. Основным конструктивным элементом датчика детонации является пьезоэлектрический механизм. Когда датчик детонации заряжен, устройство генерирует электрический импульс, который передается на модуль управления. Устройство определяет, когда в двигателе возникает детонация, и соответствующим образом регулирует момент зажигания.

На автомобиле ВАЗ 2114 он расположен на блоке двигателя, между цилиндрами 2 и 3. Если ваш автомобиль оснащен 8-клапанным двигателем, то при открытии капота вы сразу увидите контроллер. На 16-клапанных двигателях найти датчик сложнее, так как видимость закрыта головкой блока цилиндров.

Возможные неисправности и способы их устранения

Каковы следующие симптомы неисправности контроллера детонации

  • Значительное снижение мощности, которое особенно заметно при ускорении;
  • На приборной панели появится значок галочки;
  • Резкое нажатие на педаль акселератора может вызвать детонацию — металлический лязг, как говорят эксперты — дребезжание «пальцев»;
  • в некоторых случаях возможен перегрев двигателя.

Отказ контроллера чаще всего вызван регулярным использованием низкокачественного топлива.

Инструкция по диагностике и замене контроллера

Процедуру диагностики можно провести с помощью тестера или омметра. Если вы используете тестер, вам необходимо подключить само устройство к тестовому разъему и провести функциональную диагностику. Если у вас есть только омметр, вам нужно измерить напряжение между контактами на контроллере.

Как проверить функциональность KS:

  1. Сначала установите вольтметр на предел измерения 200 мВ.
  2. Затем подключите щупы диагностического прибора к контактам контроллера.
  3. Затем попробуйте постучать по корпусу контроллера отверткой или аналогичным инструментом без особых усилий. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в этом случае оно зависит от силы постукивания. Если в результате простукивания изменений не происходит, ДД необходимо заменить на новый (видео Александра Дмитриева).

Чтобы выполнить замену, выполните следующие действия:

  1. Приготовьте стандартные слесарные инструменты — гаечные ключи и отвертки, также пригодится наждачная бумага или железная щетка. Выключите силовой агрегат и зажигание, затем откройте капот.
  2. Затем необходимо найти ДД, нажать на ручку и отсоединить разъем жгута проводов от регулятора детонации.
  3. Используя гаечный ключ подходящего размера, открутите гайку штифта (если ваш автомобиль оснащен двухконтактным ДД). Если на двигателе установлен регулятор резонансного типа, снимите пьезоэлемент.
  4. Затем очистите контакты на разъемах наждачной бумагой или железной щеткой — удалите грязь и окисление. В противном случае могут возникнуть проблемы при передаче сигнала — импульс будет неточным. После очистки замените старый DD на новый.

Видео «Наглядная инструкция по замене ДД»

Как заменить контроллер и избежать ошибок — смотрите на видео ниже (автор Dimanach BEST).



Датчики на ваз 2114 инжектор 8 клапанов: расположение и функции

Для эффективной работы блока питания инжектора в системе автомобиля ВАЗ-2114 содержится большое количество различных механизмов и автоматических устройств. Поэтому нельзя сказать, что «четырнадцатая» до краев заполнена автомобильной электроникой, но если заглянуть под капот, то можно найти всевозможные датчики ВАЗ-2114 8 инжекторных клапанов.

Основная задача электроники — следить за состоянием узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу, водителю не нужно проводить долгий и утомительный поиск причин отклонений в той или иной системе. ЭБУ предоставит всю необходимую информацию. Какие датчики задействованы в ВАЗ-2114 и где они расположены?

Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

Датчики — это внешне небольшие механизмы. Однако их роль в работе всей системы автомобиля просто огромна. Они сигнализируют об оставшемся количестве топлива в баке, информируют водителя о температуре охлаждающей жидкости, определяют положение различных компонентов двигателя в определенном режиме работы. Чтобы хорошо узнать свой автомобиль и понять, что может выйти из строя в той или иной ситуации, необходимо знать весь перечень механизмов, задействованных в системе.

Перечислим все датчики на 8-клапанном инжекторе ВАЗ-2114, которые являются наиболее важными:

  • Положение коленчатого вала.
  • ДПДЗ.
  • Датчик положения распределительного вала.
  • ВОЛЬФРАМОВЫЙ ДАТЧИК.
  • Скорость.
  • Холостой ход.
  • ДПМВ.
  • Лямбда-зонд.

Эти устройства в основном расположены в пространстве под капотом. Почти все они устанавливаются на заводе при сборке автомобиля. Но некоторые датчики могут быть установлены самим водителем в нужное время. Также важно знать, как работает каждое из этих устройств и какую приоритетную задачу они выполняют.

Датчик положения коленвала

Часто можно услышать, как водители со стажем называют этот механизм не иначе, как датчик синхронизации. Название происходит от принципа работы устройства. Система DTCS предназначена для синхронизации работы электронного блока и газораспределительного механизма.

Автомобиль ВАЗ-2114 оснащен ДПКВ индуктивного типа. Стоимость такого датчика относительно невысока. Если срок службы автомобильного контроллера выходит из строя, большинство водителей предпочитают заменить устройство на новое.

Если DPVC поврежден, дальнейшая эксплуатация автомобиля будет невозможна. Без этого механизма система подачи топлива перестанет функционировать, так как ЭБУ не будет получать информацию о том, когда нужно дать команду на впрыск топлива в цилиндры. Расположение DPVC находится в непосредственной близости от распределительного вала.

ЭБУ отвечает за подачу топлива в системе автомобиля ВАЗ-2114. Без ДПДЗ ЭБУ не сможет определить оптимальное время впрыска бензина. Отклонения от правильного функционирования ДПДЗ приводят к увеличению количества потребляемого топлива. От угла, под которым расположена дроссельная заслонка, зависит работа многих других систем автомобиля: охлаждение, подача топлива.

ДПДЗ расположен рядом с датчиком холостого хода. В системе «четырнадцать» работа этих двух устройств тесно переплетается.

Если ДПДЗ выходит из строя, автомобиль начинает вибрировать при определенном положении люка, также сообщалось о нестабильной работе двигателя. Все 8-клапанные датчики ВАЗ-2114 являются парными в своей работе, поэтому для двух разных устройств иногда характерны одинаковые симптомы неисправности. В случае появления симптомов отказа необходим комплексный подход к проверке всех контроллеров.

Датчик положения распределительного вала

Этот механизм расположен рядом с блоком цилиндров. Его основной задачей является передача данных о текущем рабочем цикле в ЭБУ. Этот механизм известен среди специалистов как датчик Холла. Его работа основана на следующем принципе: положение распределительного вала определяется в соответствии с положением коленчатого вала. Данные, полученные датчиком, передаются в ЭБУ. Происходит впрыск топлива и последующее воспламенение смеси.

Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

Помимо вышеперечисленных механизмов, в различных закоулках пространства под капотом можно найти и другие очень важные устройства. Расположение датчиков инжектора ВАЗ-2114 довольно хаотично, одни находятся непосредственно на блоке привода, другие в других местах — на коробке передач, на электрических схемах.

Читайте также: kia rio 3 толкатель клапана

Не менее важные механизмы включают:

  1. Датчик детонации — чувствителен к различным вибрациям двигателя. ЭБУ определяет качественный состав смеси на основе полученных импульсов. Он расположен на блоке цилиндров.
  2. Датчик температуры двигателя — на это устройство возложена единственная и простая, но чрезвычайно важная задача контроля температуры охлаждающей жидкости.
  3. Датчик скорости — из самого названия понятно, что этот блок управления необходим для измерения скорости автомобиля. Он посылает импульсы в ЭБУ, который обрабатывает их для определения скорости автомобиля, а результат отображается на приборной панели в виде спидометра.
  4. Холостой ход — не только считывает информацию, но и корректирует работу двигателя. Регулятор холостого хода использует специальную иглу для управления закрытием и открытием форсунки. Это изменяет количество кислорода, поступающего в корпус дроссельной заслонки.
  5. Блок DNFT двигателя считывает эти данные и передает их в блок управления, который на основе полученной информации определяет оптимальное соотношение отдельных компонентов топливно-воздушной смеси. Если этого не происходит, двигатель теряет мощность, и водитель начинает ощущать значительное увеличение расхода бензина.
  6. DC — кислородный датчик, лямбда-датчик. Среди автолюбителей существуют различные названия этого блока управления, но принцип его работы остается неизменным. Датчик информирует ЭБУ о количестве кислорода в выхлопных газах. Механизм расположен во впускном коллекторе.

Это основные и наиболее значимые датчики в системе «четырнадцать». Также стоит упомянуть ДУТ, который играет важную роль — он определяет уровень бензина в баке автомобиля. У отечественных водителей часто возникают проблемы с этим устройством. Иногда он не работает должным образом, дезинформирует. Но, как правило, датчик уровня топлива выходит из строя в старых автомобилях. Отремонтировать механизм можно самостоятельно, но все зависит от серьезности поломки.

Заключение

Подводя итог, стоит сказать, что датчики на ВАЗ-2114 8-клапанный инжектор расположены в различных углах общей конструкции автомобиля. Все они играют чрезвычайно важную роль, их работа построена под управлением электронного блока управления. Если какой-либо из блоков управления выйдет из строя, водитель столкнется со странностями в поведении автомобиля. В любой момент можно провести диагностику и считать ошибки ЭБУ.

ДатчикМестонахождение
Положение коленчатого вала (датчик синхронизации)На шкиве генератора переменного тока
Положение дроссельной заслонкиНа корпусе дроссельной заслонки
Положение распределительного вала (датчик фаз)Возле крышки головки блока цилиндров, если смотреть со стороны воздушного фильтра
ДетонацияМежду цилиндрами 2 и 3 рядом с вентилятором
Температура охлаждающей жидкости (датчик температуры двигателя)Вблизи смазочного отверстия рубашки охлаждения головки блока цилиндров
СкоростьНа коробке передач
Холостой ход (IAC)Рядом с корпусом дроссельной заслонки
Возле большого впускного отверстия, непосредственно на корпусе воздушного фильтра
Кислородный датчик (лямбда-датчик)Перед резонатором во впускном коллекторе выхлопной системы
Давление маслаНа 8-клапанных двигателях под клапанной крышкой в головке блока цилиндров
уровень тормозной жидкостиЭто поплавок, расположенный в бачке тормозной жидкости.

Ремонт и обслуживание датчиков ВАЗ-2114 можно разделить на три группы:

  1. Полная замена механизма.
  2. Замена электропроводки.
  3. Очистка контактов от окисления или замена.

Если автомобиль начал вести себя странно и диагностика показала, что один из датчиков отказывается работать должным образом, необходимо понять, что стало причиной неисправности. В одном случае поможет простая чистка контактов, в другом — замена неисправного механизма.
