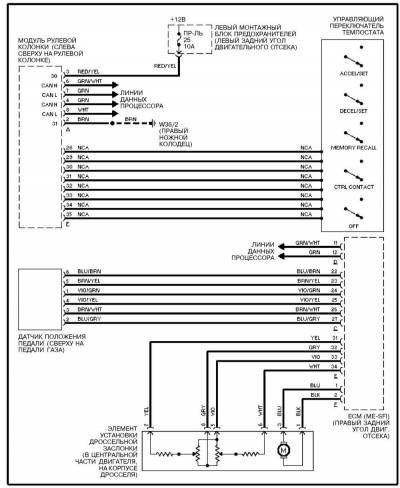

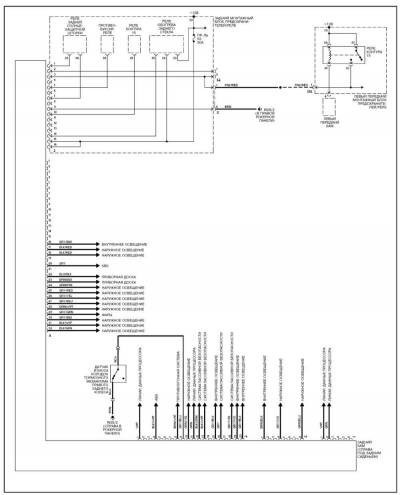

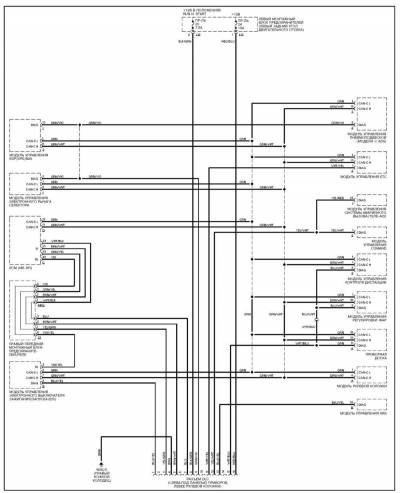

Схема автомобиля - Мерседес Бенц 220

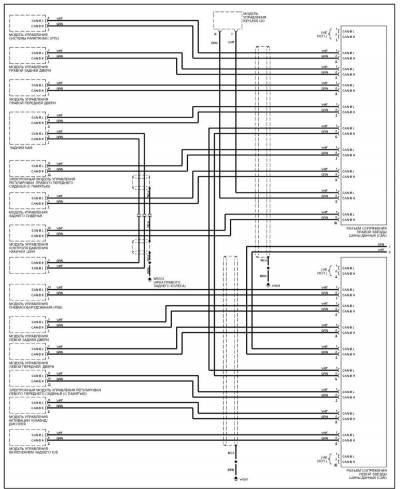

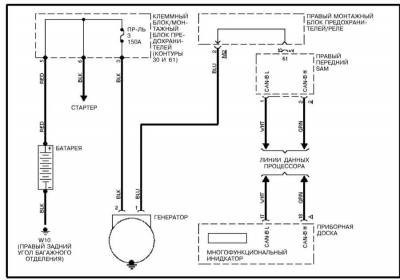

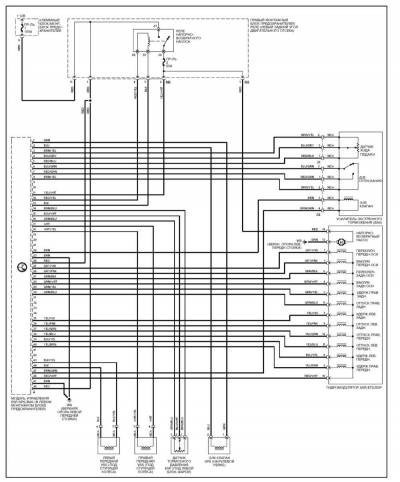

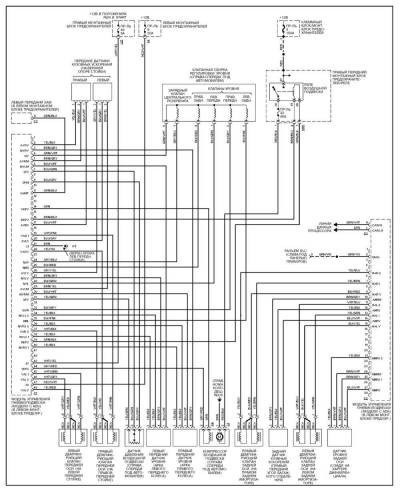

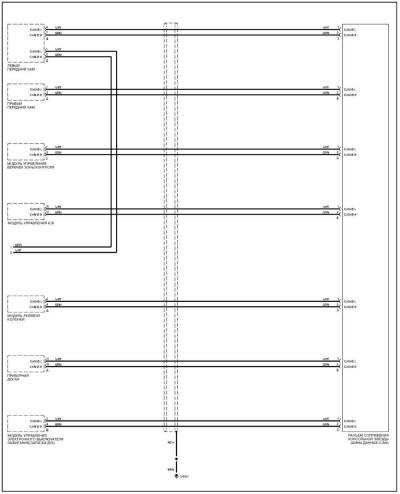

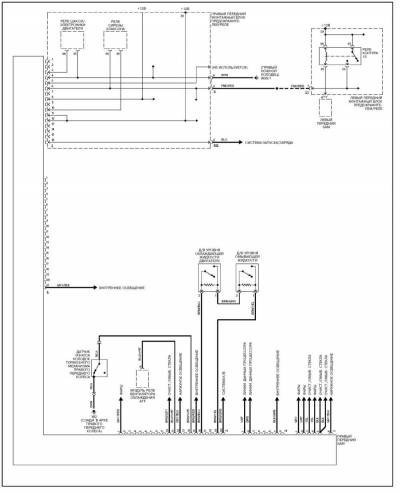

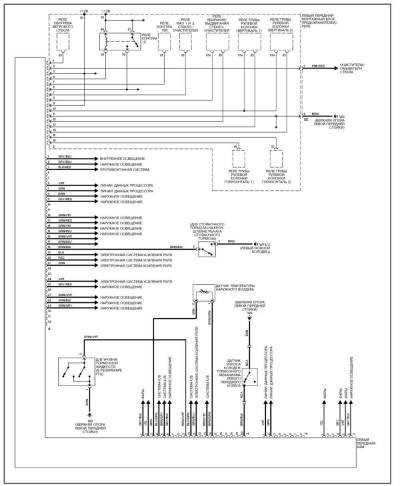

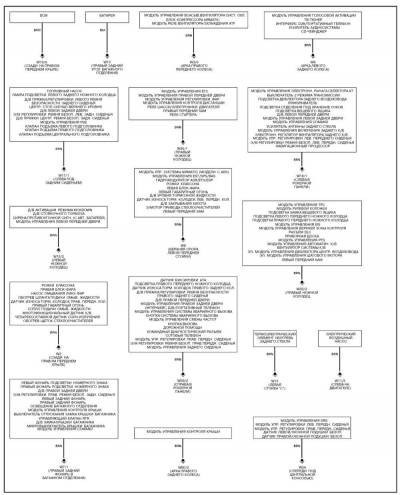

Очередная серия электросхем оборудования в Mercedes-Benz W220 1998-2005 гг. Автомобиль выпускается в двух вариантах кузова: со стандартной и удлиненной колесной базой (2965 и 3085 мм), с тремя вариантами установки V-образных бензиновых двигателей (шесть, восемь и двенадцать цилиндров). Дизельные двигатели — 6-цилиндровый рядный и 8-цилиндровый V-образный с непосредственным впрыском и системой Common-Rail — устанавливались с конца 1999 года. Новые бензиновые двигатели в S-классе благодаря своей конструкции 3 клапана, 2 свечи зажигания и легкие сплавы, они потребляют на 13–17 процентов меньше топлива, чем предыдущая модель.

Коды обозначения цвета изоляции электропроводки и назначения зажимов и зажимов

Черный черный
Синий синий
КОРИЧНЕВЫЙ Коричневый
Зеленый Зеленый
Серый серый
AQL Любой
ОРГАНИЧЕСКИЙ АПЕЛЬСИН
Розовый
PPL пурпурный
Красный красный
Золотой загар
ПИЛА Фиолетовый
Какой белый
ЖЕЛТЫЙ ЖЕЛТЫЙ

— Меньше.
+ Больше.
12VDC Напряжение аккумуляторной батареи или регулятор напряжения при работающем двигателе.
15 Переключаемое питание от батареи (подается в позициях 2 и 3).
15 г коммутируемого питания от батареи (защищено предохранителем).
15R Переключаемое питание от батареи (подается в позициях 1, 2 и 3).
15u Коммутируемое питание от батареи (не защищено предохранителем).
15X коммутируемая мощность батареи (поставляется в положении 2).
15Z Переключаемое питание от батареи (подается в позициях 2 и 3).
15С Импульсное питание от аккумулятора (подается до извлечения ключа).
30 Питание от батареи не переключается.
30Z Переключаемое напряжение батареи (применяется в положениях 2 и 3).
30a Напряжение батареи без выключения.
30А Постоянное напряжение батареи (сторона «А”).
30В отключаемое напряжение (сторона «В”).
30Е отключаемое напряжение для электроники.
31 Заземление.
31b Коммутируемое подключение к корпусу.
31е Заземление для электроники.
49 Сигнал прерывателя.
49th Выходной сигнал указателей поворотов.
49L Левый указатель поворотов.
49R Правый указатель поворотов.
50 Сигнал тягового реле пуск.
53 Низкоскоростной режим настройки стеклоочистителей.
53b Высокоскоростной режим работы стеклоочистителей.
54 Цепь стоп-сигналов.
55 Противотуманные лампы.
56 Фари.
56а Цепь дальнего света.
56б Цепь ближнего света.
58 Цепь задних габаритных/парков огней, подсветка приборов и номерного знака.
58d Регулируемая подсветка приборов.
58k Подсветка приборов (необрабатываемая).
58L Левый парковочный огонь.
58R Правый парковочный огонь.
61 Генератор контрольных ламп.
61e Сигнал работы генератора.
81 Сигнал заднего хода.
81a Сигнал заднего хода (после переключения коробки передач).
85 Выходная обмотка к (-) или корпусу.
85EDC Сигнал управления реле электронной системы управления дизельным двигателем.
85F Управление реле звукового сигнала.
85LP Управление реле воздушного насоса.
86 Выход пуска обмотки.
86КР Управление реле топливного насоса.
87 Входной сигнал.
Вспомогательный источник питания 875A.
87a Первый выходной сигнал (сторона размыкающих контактов).
87ABS Блок питания АБС.
87b Второй стартовый сигнал.
87c Третий стартовый сигнал.
87EGAS Напряжение питания электронной дроссельной заслонки (ЭД).
87ГЭС Напряжение аккумуляторной батареи (защищено предохранителем).
87LP Напряжение питания воздушного насоса.
87МЭ1 87 распределительный щит 1.
87МЭ2 87 распределительный щит 2.
87MOTR Напряжение питания блока управления системой впрыска.
87UG Релейный выход (не защищен предохранителем).
87Z Релейный выход (защищен предохранителем).
