Шестое поколение BMW 5 серии — F10. Годы выпуска F10: 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017. За это время серия претерпела редизайн. Этот BMW выпускался в нескольких вариантах кузова: универсал (Touring) — F11, седан — F10 и лифтбек — F07. Представляем общую информацию о блоках предохранителей и реле bmw f10, а также оригинальную инструкцию по эксплуатации на русском языке.
Всего в этой серии 2 основных релейных блока с предохранителями. Обновлена информация о расположении вашего предохранителя
они на отдельном листе, который обязательно должен быть в самом блоке.

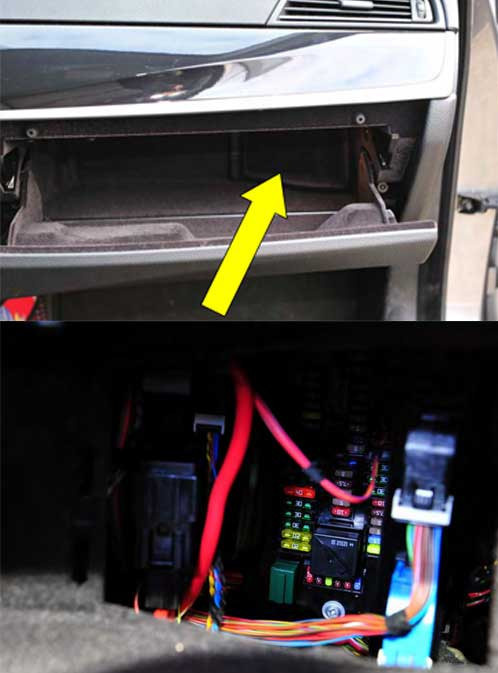

Блок предохранителей и реле в салоне бмв ф10
Как и в предыдущих поколениях пятерки, он расположен в бардачке (глобусе). Для доступа достаточно открыть защитную крышку.

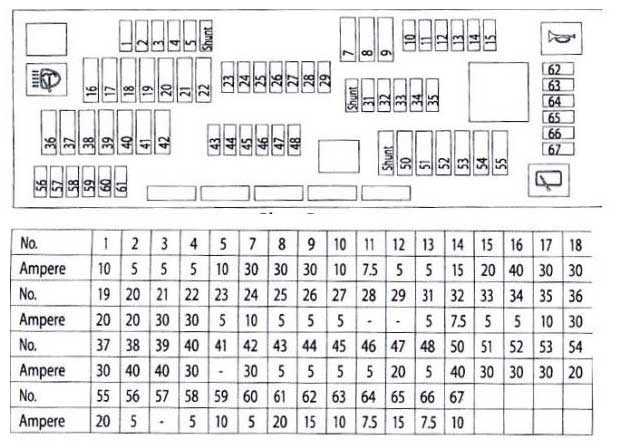

Общий план
Сигнальное реле, противотуманные фары, стеклоочистители и другие элементы отмечены квадратами.

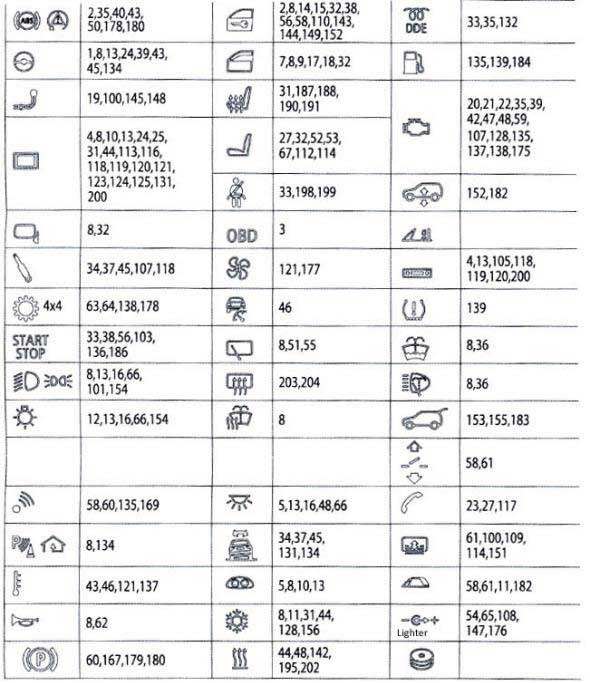

Единая таблица с описанием предохранителей
За прикуриватель отвечают следующие предохранители: 54, 65, 108, 147, 176. Часть из них находится в багажнике.

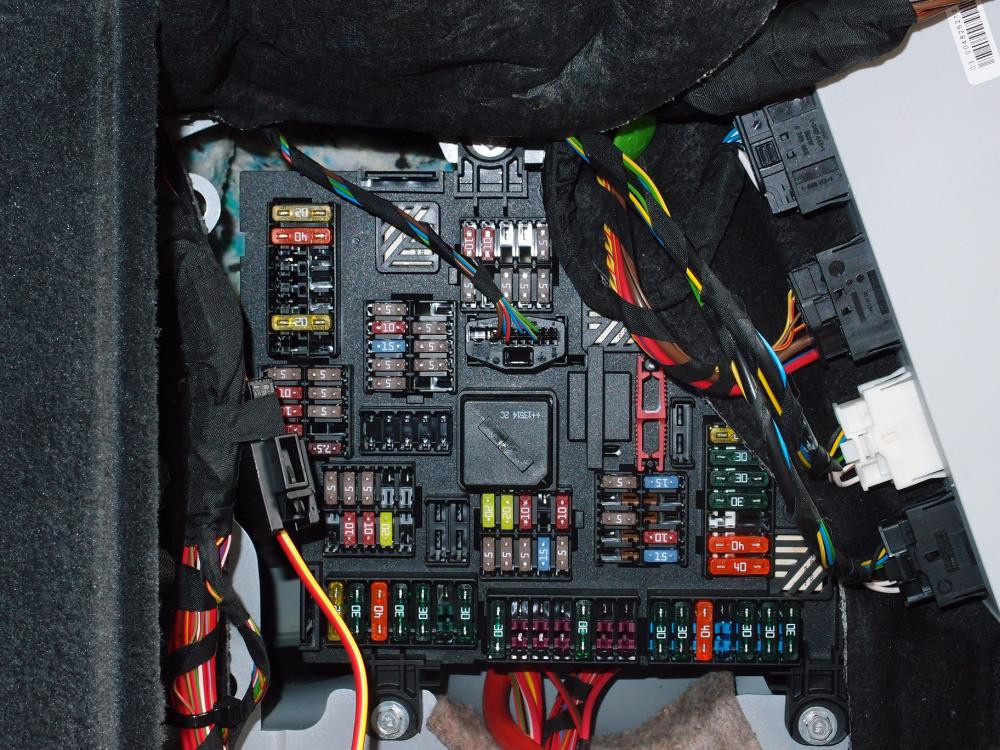

Блок предохранителей в багажнике BMW F10
Чтобы получить к нему доступ, откройте крышку на правой боковой накладке.

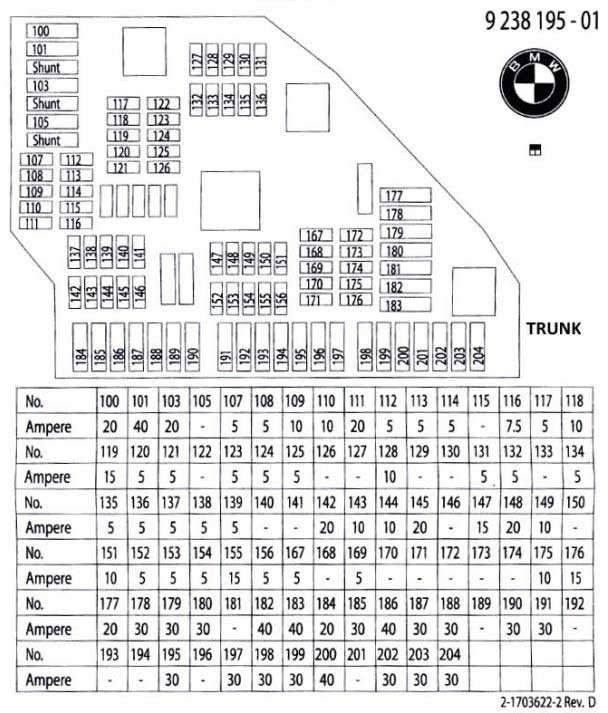

Расположение элементов
Перегоревшие предохранители нельзя ремонтировать или заменять на предохранители другого цвета или на другое количество ампер, иначе может произойти возгорание автомобиля из-за перегрузки электрокабеля!
С правой стороны этого блока находится реле обогрева заднего стекла.

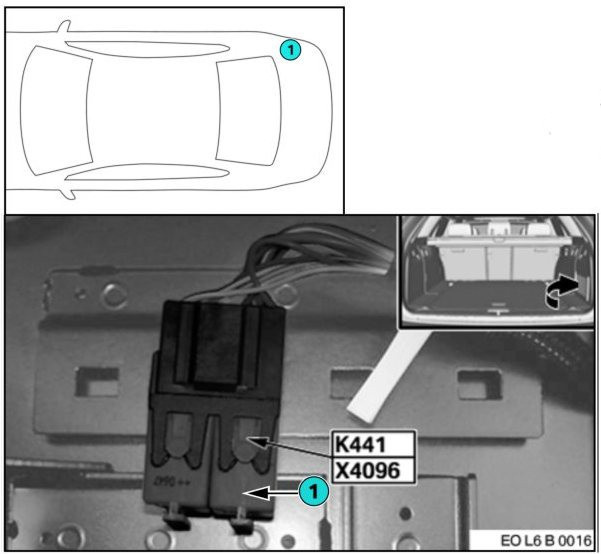

Отдельные реле багажника
За основным блоком могут располагаться несколько отдельных релейных элементов.
Такой как:
- Реле мигалки
- Сигнальное реле
- Реле заднего стеклоподъемника
- Реле отключения блока предохранителей

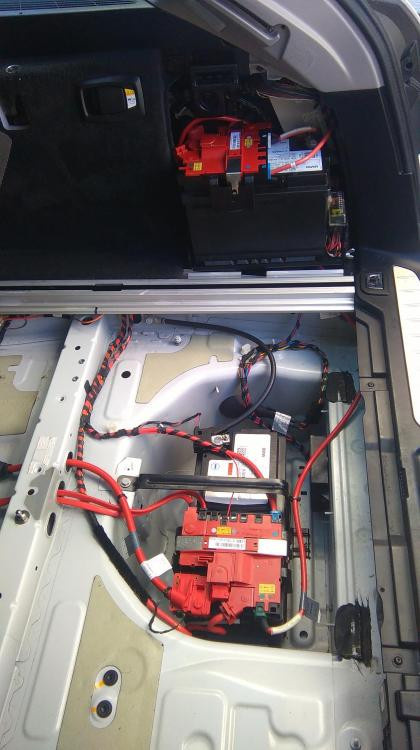

Блоки на аккумуляторе
На плюсовой клемме аккумулятора (если есть дополнительный аккумулятор, то рядом есть и элементы управления) расположены основные мощные предохранители и несколько реле:
- 100A Реле отключения охлаждающего вентилятора
- Главное реле 100А
- Блок предохранителей на 100/125/150 А Электромеханический усилитель руля или реле отключения
- Hi-Fi усилитель 50А
- Задний датчик наклона 60А
- 100А Блок предохранителей №1 в багажнике
- Распределительная коробка 250А

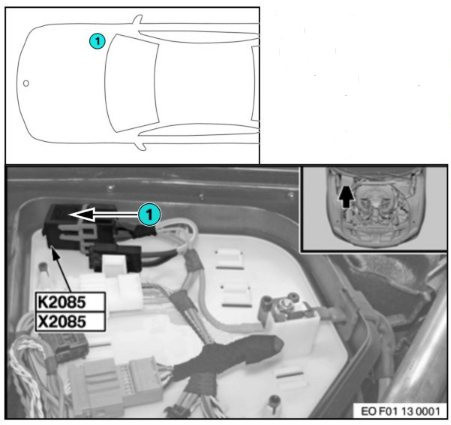

Блок под капотом
Он расположен с правой стороны, под защитной крышкой.
Может быть реле мотора DDE K2085 и различные предохранители, отвечающие за электромеханический усилитель руля и электронику мотора
Дополнительная информация
Для вашего удобства посмотрите видео как отремонтировать прикуриватель BMW f10 с заменой предохранителя (вертикальное видео). Здесь хорошо видно расположение блоков.
Инструкция по эксплуатации
Для получения дополнительной информации о F10 см полное руководство по эксплуатации: «скачать”
