Рассматриваемые автомобили Opel Astra J 2009, 2010, 2011, 2012, 2013, 2014 года выпуска
Где расположены предохранители и реле опель астра j
Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под обшивкой боковины с левой стороны, в моторном отсеке рядом с аккумулятором и под панелью приборов с левой стороны.

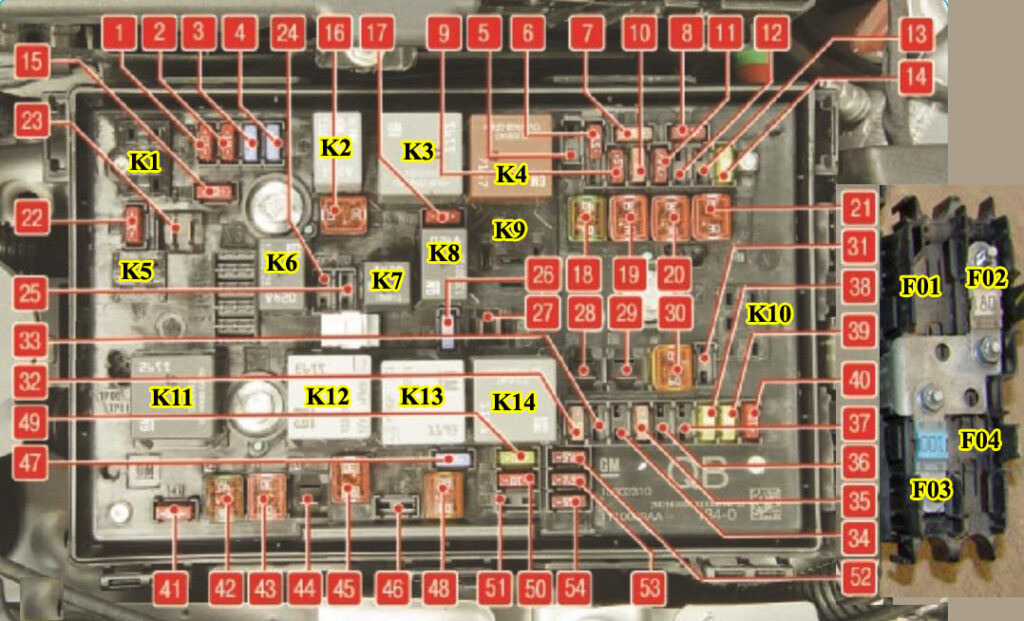

Монтажный блок предохранителей и реле под капотом Опель Астра J
Монтажный блок находится рядом с аккумулятором.
Описание реле:
К1 — запасное реле
К2 — реле стартера
К3 — реле трансмиссии
K4 — Реле обогрева заднего стекла
K5 — Реле насоса омывателя фар
K6 — Реле левой лампы дневных ходовых огней, ближнего света фар
K7 — Реле топливного насоса
К8 — Реле правой лампы дневного ходового света фар
K9 — Реле подогревателя топлива (дизель)
К10 — запасное реле
K11 — Реле низкой скорости вентилятора охлаждения
K12 — Реле высокой скорости вентилятора охлаждения
K13 — Реле средней скорости вентилятора охлаждения 1
K14 — Главное реле зажигания
Описание необслуживаемых реле, расположенных внутри монтажного блока:
КР3 — Реле звукового сигнала
KR6 — Реле насоса омывателя заднего стекла
KR7 — Реле заднего стеклоочистителя
КР11 — Реле насоса омывателя ветрового стекла
KR29 — Реле муфты компрессора кондиционера
КР46 — Реле передних противотуманных фар
КР48 — Реле дальнего света
КР94 — Реле отпирания лючка бензобака
KR95A — Реле замка багажника
Электронная плата, защищенная предохранителями в моторном отсеке Opel Astra J
| Номер предохранителя | Сила тока, А | Цепи защищены предохранителем |
| F01 | 80 | K34 Блок управления свечами зажигания (дизельный двигатель) |
| F02 | 80 | Блок управления усилителем руля K43 |
| F03 | 100 | E40 Дополнительный электронагреватель |
| F04 | 80 | Мотор вентилятора охлаждения G10 |
| F1 | 10/20 | Модуль управления бензиновым/дизельным двигателем (ECM |
| F2 | десять | Подогреваемый лямбда-зонд 1, B52B Подогреваемый лямбда-зонд 2, B75B датчик расхода/температуры воздуха на впуске, нагреватель термостата охлаждающей жидкости двигателя E41, клапан продувки адсорбера Q12, электромагнитный клапан Q22, вариант впускного коллектора |
| F3 | пятнадцать | Q17A Топливная форсунка 1, Q17B Топливная форсунка 2, Q17C Топливная форсунка 3, Q17D Топливная форсунка 4, Катушка зажигания T8 |
| F4 | пятнадцать | Не используется |
| F5 | пятнадцать | Не используется |
| F6 | 7,5 | A9A Наружное зеркало заднего вида — водитель, A9B Наружное зеркало заднего вида — пассажир |
| F7 | 5 | KR20B Реле 1 средней скорости вентилятора радиатора, G10 Электродвигатель вентилятора радиатора |
| F8 | 7,5 | B52A Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/температуры воздуха на впуске |
| F9 | 7,5 | Кузовной блок управления K9, датчик заднего стекла |
| F10 | 5 | Модуль управления кузовом K9, датчик аккумулятора |
| F11 | 7,5 | KR95B Реле 1 замка задней двери |
| F12 | 5 | Модуль управления фарами K26, модуль адаптивного переднего освещения |
| F13 | двадцать | Не используется |
| F14 | двадцать | Реле заднего стеклоочистителя KQ7, двигатель заднего стеклоочистителя M45 |
| F15 | десять | Модуль управления двигателем K20 (ECM) |
| F16 | 30 | Реле стартера КР27 |
| F17 | десять | Модуль управления коробкой передач K71 |
| F18 | 40 | Решетка обогрева заднего стекла E18 |
| F19 | 30 | Электродвигатель стеклоподъемника M74D — водитель, электродвигатель стеклоподъемника M74P — пассажир |
| F20 | 30 | Электродвигатель стеклоподъемника M74LR — задний левый, Электродвигатель стеклоподъемника M74RR — задний правый |
| F21 | 30 | K17 Электронный блок управления тормозом (EBCM) |
| F22 | десять | Фара в сборе E13L — левая (дальний свет) |
| F23 | 25 | KR2 Реле насоса омывателя фар |
| F24 | пятнадцать | E13R Фара в сборе — правая (ближний свет, ксенон) |
| F25 | пятнадцать | Фара в сборе E13L — левая (ближний свет, ксенон) |
| F26 | пятнадцать | E29LF Противотуманная фара — передняя левая, E29RF Противотуманная фара — передняя правая |
| F27 | 30 | KR22 Реле подогревателя топлива (дизельный двигатель) |
| F28 | Не используется | |
| F29 | 30 | Блок управления стояночным тормозом K83 (J71) |
| Ф30 | 60 | K17 Электронный модуль управления тормозной системой (EBCM) ABS |
| F31 | не используется | |
| F32 | 5 | K36 Модуль диагностики и контроля подушек безопасности |
| F33 | пятнадцать | K28 Модуль корректора фар (AFL) |
| F34 | Не используется | |
| Ф35 | 5 | S52 Выключатель наружного зеркала заднего вида, S79D Выключатель электрического стеклоподъемника — водитель |
| Ф36 | Не используется | |
| F37 | Электромагнитный клапан продувки абсорбера | |
| F38 | двадцать | KR28 Реле вакуумного насоса (бензиновый двигатель) |
| F39 | двадцать | Модуль регулятора расхода топливного насоса K27 (бензин) |
| F40 | десять | Мотор омывателя ветрового стекла |
| F41 | десять | E13R Фара в сборе — правая (дальний свет) |
| F42 | 40 | KR20C Реле низкой скорости вентилятора системы охлаждения (бензиновый двигатель), KR20B Реле средней скорости вентилятора системы охлаждения 1 (дизельный двигатель) |
| F43 | 30 | Электродвигатель стеклоочистителя M75 |
| F44 | Не используется | |
| F45 | 30 | Электродвигатель вентилятора охлаждения двигателя G10 (бензиновый двигатель) |
| F46 | Не используется | |
| F47 | пятнадцать | Рожок P12 |
| F48 | 60 | KR20B Реле 1 средней скорости вентилятора охлаждения, KR20C Реле низкой скорости вентилятора охлаждения, KR20D Реле высокой скорости вентилятора охлаждения |
| F49 | Топливный насос | |
| F50 | десять | Переключатель фар S30, исполнительный механизм корректора фар M29L — левый, исполнительный механизм корректора фар M29R — правый |
| F51 | Дроссельная заслонка | |
| F52 | Подогрев картерных газов | |
| F53 | 7,5 | Модуль управления двигателем (ECM) K20, модуль управления свечами накаливания (GPCM) K34 (дизель), модуль управления коробкой передач (AT) K71 |
| F54 | 7,5 | B19C Вакуумный переключатель усилителя тормозов, K27 Блок управления топливным насосом, B116 Датчик наличия воды в топливе, Дополнительный электрический нагреватель E40, K33 Блок управления HVAC, Комбинация приборов P16, B108 Датчик качества воздуха, B19C Вакуумный переключатель усилителя тормозов, B75B Массовый расход воздуха/всасываемый воздух Датчик температуры |

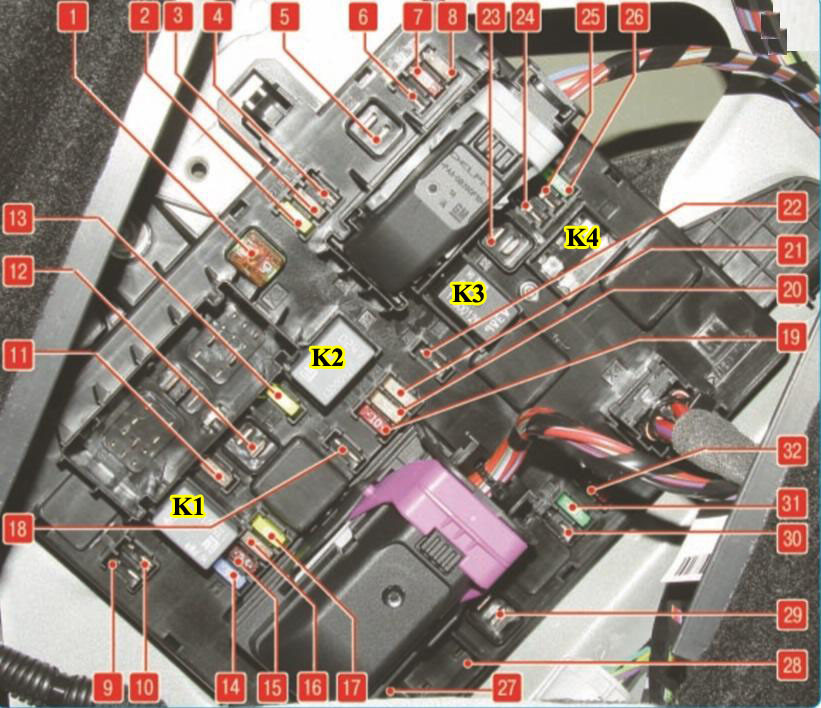

Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра J
В багажнике автомобиля монтажный блок расположен на левой боковой стенке за крышкой. Для доступа необходимо снять крышку.
Описание реле:
K1 — Реле зажигания 0
K2 — Реле зажигания 1
K3 — Реле дверного замка
К4 — не используется
Электронная плата, защищенная предохранителями в багажнике Opel Astra J
| Номер предохранителя | Сила тока, А | Цепи защищены предохранителем |
| F1 | 40 | Модуль управления интерфейсом прицепа K101 |
| F2 | 30 | Разъем жгута прицепа X88 |
| F3 | Помощь при парковке | |
| F4 | Не используется | |
| F5 | Не используется | |
| F6 | Не используется | |
| F7 | десять | K29 Модуль управления обогревом сиденья, K104P Модуль управления поясничной опорой сиденья пассажира |
| F8 | Не используется | |
| F9 | Не используется | |
| F10 | 5 | Модуль управления кузовом K9 |
| F11 | 11 | Модуль индикатора давления в шинах K65, преобразователь фонарей прицепа K68 |
| F12 | Не используется | |
| F13 | двадцать | Разъем жгута прицепа X88 |
| F14 | Не используется | |
| F15 | 7,5 | S52 Выключатель наружного зеркала заднего вида, S79D Выключатель электрического стеклоподъемника — водитель |
| F16 | 5 | A10 Внутреннее зеркало заднего вида |
| F17 | Не используется | |
| F18 | Не используется | |
| F19 | десять | K32 Блок управления обогревом рулевого колеса |
| F20 | двадцать | Модуль управления люком K61 |
| F21 | 25 | Модуль управления подогревом сидений K29 |
| F22 | Не используется | |
| F23 | Не используется | |
| F24 | Не используется | |
| F25 | Не используется | |
| F26 | Не используется | |
| F27 | Не используется | |
| F28 | Не используется | |
| F29 | Не используется | |
| Ф30 | Не используется | |
| F31 | 30 | Усилитель аудиосигнала T3 (акустическая система) |
| F32 | десять | Модуль управления подвеской K19 |
Монтажный блок предохранителей в салоне Опель Астра J
Внутрикабинный монтажный блок расположен под панелью со стороны водителя ниже перчаточного ящика.
Электронная плата, защищенная предохранителями в салоне Opel Astra J
| Номер предохранителя | Сила тока, А | Цепи защищены предохранителем |
| F1 | десять | Радиоуправление A22, дисплей информационного центра водителя K33 (DIC) |
| F2 | двадцать | Модуль управления кузовом K9, наружное освещение |
| F3 | 25 | Модуль управления кузовом K9 |
| F4 | двадцать | A11 Радиоприемник, P5 Блок управления зуммером |
| F5 | 7,5 | Блок управления цифровым радио A12, блок управления мобильным телефоном K82, интерфейсный модуль медиаплеера T11 |
| F6 | двадцать | Передняя розетка (предохранитель прикуривателя Opel Astra j) |
| F7 | двадцать | Розетка для аксессуаров |
| F8 | 30 | Модуль управления кузовным оборудованием K9, левая фара (ближний свет, галоген) |
| F9 | 30 | Блок управления кузовным оборудованием K9, правая фара (ближний свет, галоген) |
| F10 | 30 | Модуль управления кузовом K9, дверные замки |
| F11 | 40 | Модуль управления двигателем вентилятора K8. Система отопления (вентиляции) и кондиционирования воздуха |
| F12 | 25 | S64D Переключатель регулировки сиденья — водитель, S65D Переключатель поясничной опоры сиденья — водитель |
| F13 | Не используется | |
| F14 | 7,5 | Диагностический разъем X84 |
| F15 | 7,5 | K36 Модуль диагностики и контроля подушек безопасности |
| F16 | Не используется | |
| F17 | десять | Панель управления ОВК А26, блок управления ОВК К33 |
| F18 | 30 | КР104А Реле 1 режима логистики |
| F19 | двадцать | Кузовной блок управления K9 Стоп-сигналы, задние фонари |
| F20 | 5 | Модуль обнаружения присутствия пассажиров K85 |
| F21 | десять | Плата P16 |
| F22 | 5 | S39 Замок зажигания |
| F23 | двадцать | Модуль управления кузовом K9 |
| F24 | двадцать | Модуль управления кузовом K9 |
| F25 | Не используется | |
| F26 | Не используется |
