Предохранитель сигнала Опель Корса D 2008

Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Предохранитель (гнездо) прикуривателя в Опель Корса Д — это предохранитель 29 в блоке предохранителей в моторном отсеке.

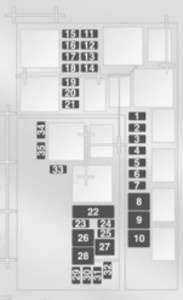

Блок предохранителей в моторном отсеке

Блок предохранителей расположен в передней левой части моторного отсека. Снимите крышку, поднимите ее и снимите.

КоличествоОписание
одинНачинать
дваКондиционер
3Подогрев дизельного топливного фильтра
4Рог
5Автоматическая механическая коробка передач;

Автоматическая коробка передач.

6Блок управления двигателем
7Противотуманные фары
восемьохлаждение двигателя
девятьохлаждение двигателя
десятьАвтоматическая механическая коробка передач
11Свечи накаливания; Система зажигания.
12Регулировка угла наклона фар;

Адаптивное переднее освещение.

тринадцатьКондиционер
14Автоматическая механическая коробка передач
пятнадцатьДальний свет (справа)
шестнадцатьЛевый дальний свет)
17Главное реле
ВосемнадцатьБлок управления двигателем
девятнадцатьПодушки безопасности
двадцатьГлавное реле
21Главное реле
22Центральный блок управления
23Предупреждение о давлении в шинах
24Топливный насос
25АБС
26Обогрев заднего стекла
27АБС
28Внутренний вентилятор
29Полегче
30Кондиционер
31Электростеклоподъемник (слева)
32Электростеклоподъемник (справа)
33Обогрев наружных зеркал
3. 4
35

Блок предохранителей на панели приборов

Блок предохранителей находится за выключателем света. Поднимите верхний край панели и согните ее.

На автомобилях с правосторонним управлением блок предохранителей расположен за крышкой в ​​перчаточном ящике. Откройте перчаточный ящик и снимите крышку. Чтобы закрыть, сначала установите крышку на место, а затем зафиксируйте ее на месте.

КоличествоОписание
один
дваИнструменты;
3Радио
4Замок зажигания
5Стеклоочиститель
6Центральный замок — задняя дверь
7Центральный замок
восемь
девятьВежливый свет
десятьЭлектроусилитель руля
11Сдача;
тринадцатьПодогрев руля
14Парковщик;

Блок предохранителей в грузовом отсеке

Блок предохранителей расположен с левой стороны грузового отсека, за крышкой. Снимите крышку.

Источник

Назначение и расположение предохранителей и реле Opel Corsa D

Предохранители и реле установлены в монтажных блоках, расположенных в моторном отсеке, в салоне автомобиля за блоком управления наружным освещением и в багажнике автомобиля под обшивкой боковины с левой стороны.

ПРИМЕЧАНИЕ
Монтажный блок, установленный в салоне автомобиля, интегрирован в центральный блок управления электрооборудованием автомобиля. Основной функцией центрального электронного блока является управление приборной панелью и различными электрическими узлами автомобиля.

Перед заменой перегоревшего предохранителя или предохранителя выясните причину перегорания и устраните ее. При поиске неисправности смотрите цепи, которые защищает этот предохранитель или предохранитель, указанные в табл.

РЕКЛАМА
Не заменяйте предохранители другими предохранителями с большой силой тока или самодельными перемычками, так как это может привести к повреждению электроприборов и даже вызвать пожар.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ ВНУТРИ МОНТАЖНОГО БЛОКА

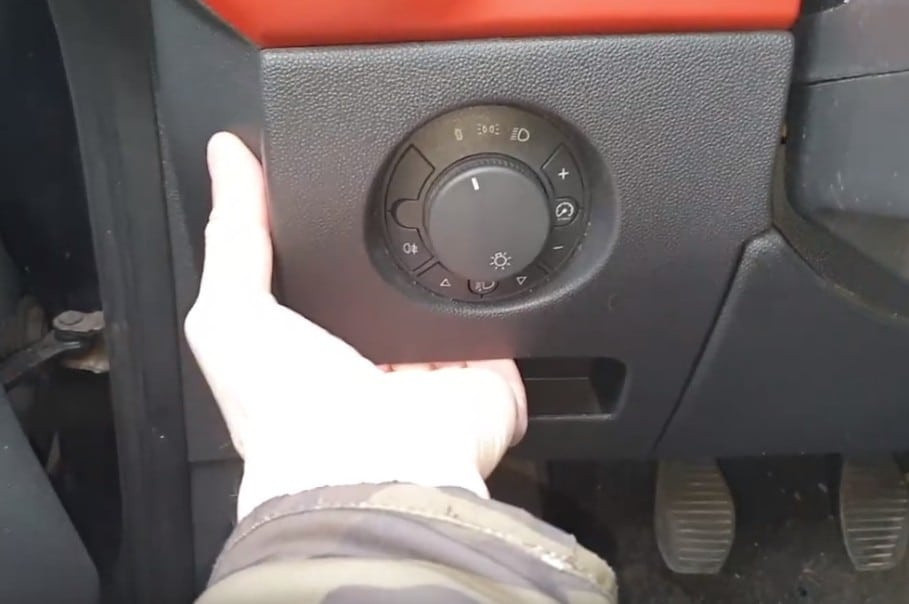

1. Для доступа к монтажному блоку, расположенному в кабине, потяните за выступ в углублении монтажной панели блока управления наружным освещением..

1. Для доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на две защелки.

РОЛЬ ПРЕДОХРАНИТЕЛЕЙ, УСТАНОВЛЕННЫХ В ГЛАВНОМ МОНТАЖНОМ УЗЛЕ МОТОРНОГО ОТДЕЛЕНИЯ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В БАГАЖНИКЕ

1. Для доступа к блоку крепления предохранителя, расположенному в багажнике, поднимите край накладки на левой боковой стенке через специальное отверстие.

3 Снимите крышку с монтажного блока, преодолев сопротивление защелок.

ОЦЕНКИ
Запасные предохранители и клещи Б для извлечения предохранителей из монтажных блоков закреплены в специальных гнездах А на крышке корпуса монтажного блока, расположенного в моторном отсеке. Обозначения и нумерация предохранителей, плавких вставок и реле, устанавливаемых на данный монтажный блок, схематично показаны на крышке

Источник

Opel Corsa D предохранители и реле

Opel Corsa D (Опель Корса д) — четвертое поколение одной из самых популярных серий Corsa. Годы выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014. За это время автомобиль один раз подвергался рестайлингу. В этой статье вы найдете описание блоков предохранителей и реле Опель Корса Д с блок-схемами, их расположением и фото. Выберите предохранитель, отвечающий за прикуриватель. В конце мы предложим скачать полную инструкцию по ремонту opel corsa d.

Исполнение блоков предохранителей и реле может отличаться от представленного и зависит от года выпуска и страны доставки вашего Opel Corsa D.

Блоки под капотом

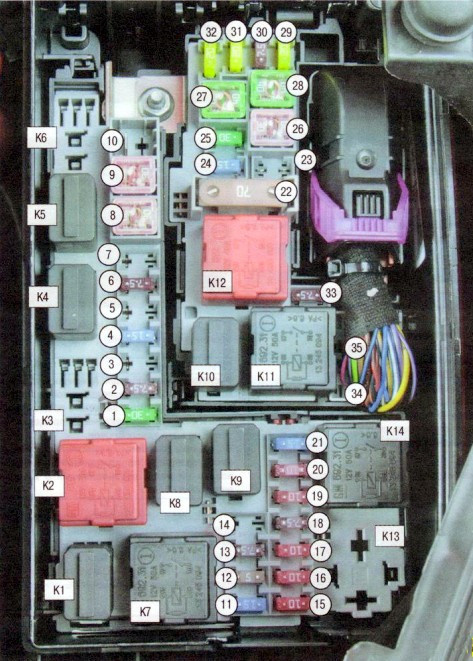

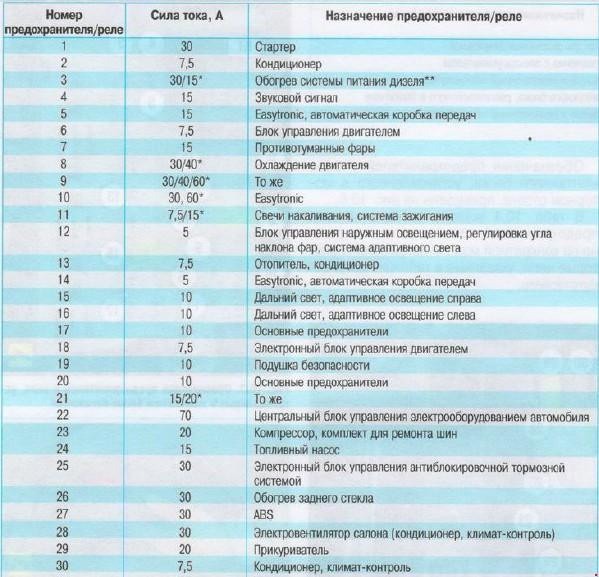

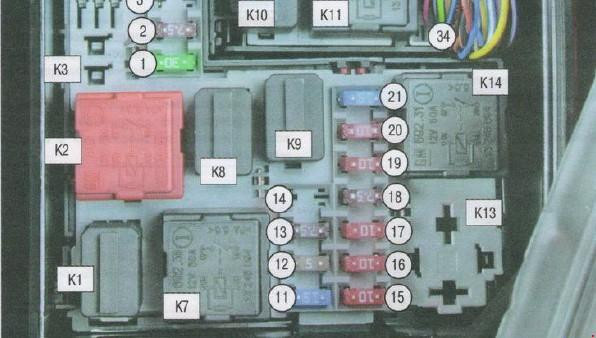

Монтажный блок

Он расположен с левой стороны рядом с аккумулятором и прикрыт защитной крышкой, с обратной стороны которой расположена токовыводящая цепь.

Вариант 1

Фото — схема

р, цитата 8,0,0,0,0 —>

один30А стартер
дваКондиционер 7,5А
3Подогрев дизельной топливной системы 15/30А
4Рог 15А
515А Изитроник, АКПП
67.5А Блок управления двигателем
715А Противотуманные фары
восемьОхлаждение двигателя 30/40А
девятьОхлаждение двигателя 30/40/60А
десять30/60А Easytronic, коробка передач
117,5/15А Свечи накаливания, система зажигания
125А Блок управления внешним освещением, корректор фар, система адаптивного освещения
тринадцать7.5A Отопитель, кондиционер
145A Easytronic, автоматическая коробка передач
пятнадцать10А Дальний свет, адаптивное освещение справа
шестнадцать10А Дальний свет, левый поворотный свет
17Главные предохранители 10А
Восемнадцать7.5A Электронный блок управления двигателем
девятнадцать10А подушка безопасности
двадцатьГлавные предохранители 10А
21Главные предохранители 15/20А
2270A Центральный блок управления электрооборудованием автомобиля
2320A Компрессор, комплект для ремонта шин
2415А топливный насос
2530А Электронный блок управления антиблокировочной системой тормозов
2630А обогрев заднего стекла
27АБС 30А
2830А Внутренний электровентилятор (кондиционер, климат-контроль)
29Предохранитель прикуривателя 20А
307.5A Кондиционер, климат-контроль
3120А Механизм левого стеклоподъемника
3220А Механизм правого стеклоподъемника
337,5А наружные зеркала с подогревом
3. 4Бронировать
35Бронировать
К1Реле звукового сигнала
К2Реле зажигания (реле разрядки замка зажигания), клемма «15»
КЗРеле включения подогрева фильтра
К4Реле дальнего света
К5Реле включения компрессора кондиционера
КБРеле включения передних противотуманных фар
К7Реле вентилятора радиатора
К8Реле ЭБУ
К9Реле включения стартера
К10Реле топливного насоса
К11Реле зажигания (реле разрядки замка зажигания), клемма «15»
К12Реле включения обогрева стекла двери задка
К13Реле вентилятора радиатора
К14Реле вентилятора радиатора

Предохранитель на 20А под номером 29 отвечает за работу прикуривателя.

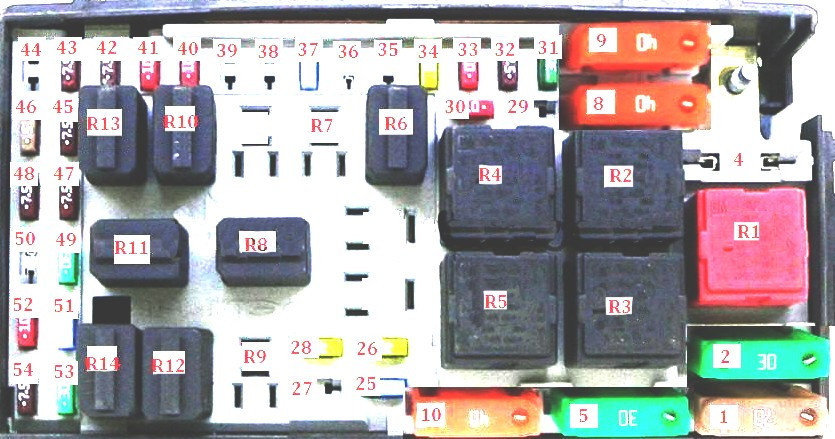

Вариант 2

Обозначение

р, цитата 12,0,0,0,0 —>

R1Реле обогрева заднего стекла
R2
R3
R4
R5
R6Реле управления двигателем (EC)
R7Сигнальное реле
R8Реле стартера
R9Реле подогревателя топлива
R10Фара дальнего света
R11
R12Реле передних противотуманных фар
R13Реле муфты компрессора кондиционера
R14Реле топливного насоса (FP)
один60А
два30А обогрев заднего стекла
4Трансмиссия АСМ 30А
540А переменного тока / система отопления
восемьДвигатель вентилятора охлаждения 60А
девятьДвигатель вентилятора охлаждающей жидкости двигателя 50А
десять40А Антиблокировочная тормозная система (АБС)
2515А Передние противотуманные фары
26Электрические стеклоподъемники 20А
2730А
28Электрические стеклоподъемники 20А
29Бронировать
3020А управление двигателем
3130А
327,5 А управления двигателем
3315А Управление двигателем
3. 415А Управление двигателем
35Бронировать
3615А Автоматическая коробка передач (АТ)
37Сигнал 15А
38Бронировать
39Бронировать
4010А Дальний свет левый дальний свет
4110А Правый дальний свет
42Муфта компрессора переменного тока 10А
43Тепловые зеркала 10А
44Бронировать
Четыре пять15А Управление двигателем
46Модуль управления световым лучом 10А
477,5 А управления двигателем
487,5 А переменного тока / система отопления
4930А стартер
5015А
5115А топливный насос (ПД)
5220A Модуль управления SRS
5330А Антиблокировочная тормозная система (АБС)
547,5 А переменного тока / система отопления

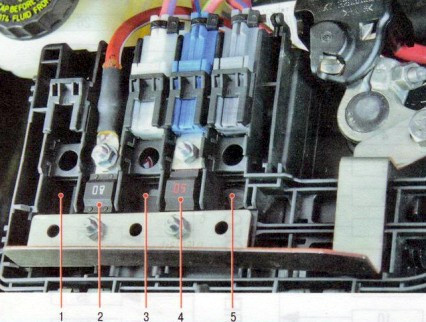

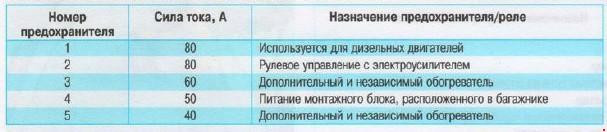

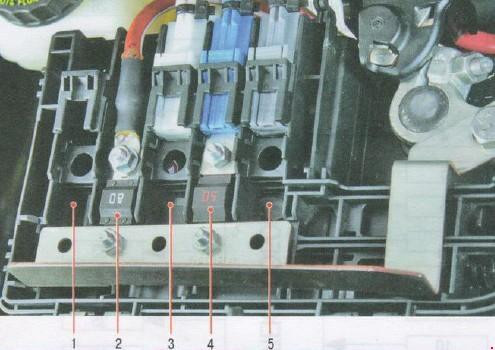

Блок на аккумуляторе

Этот блок крепится к крышке аккумуляторной батареи и состоит из плавких вставок большой мощности.

Расшифровано

р, цитата 16,0,0,0,0 —>

  1. 80А Используется для дизельных двигателей
  2. Электроусилитель руля 80А
  3. 60А Дополнительный и автономный отопитель
  4. 50А Блок питания монтажного блока, расположенного в багажнике
  5. 40А Дополнительный и автономный отопитель

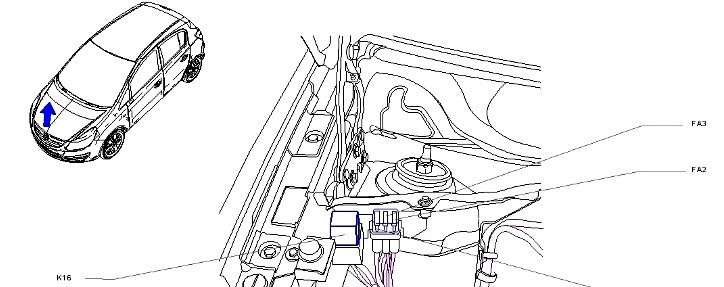

Дополнительные реле

В зависимости от конфигурации возможно размещение отдельных релейных элементов вне блока, например:

р, цитата 17,0,0,0,0 —>

  • k16 — реле вентилятора
  • ФА1 — кондиционер
  • FA2/FA3 — отопление

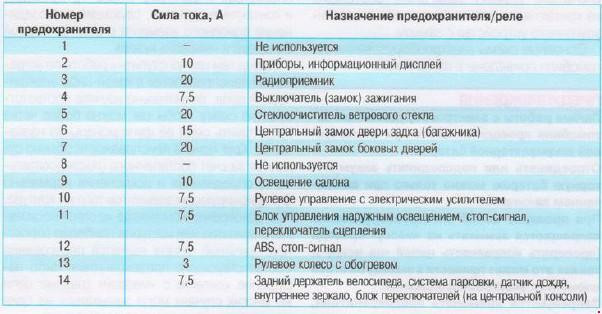

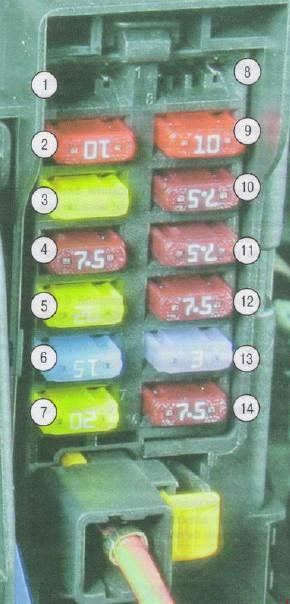

Блок в салоне

Этот блок находится под приборной панелью, за защитной крышкой.

р, цитата 23,0,0,0,0 —>

одинБронировать
дваИндикаторы 10А, информационный дисплей
320А радиоприемник
47,5A Замок зажигания (блокировка
520А стеклоочиститель
615A Центральный замок багажника (багажник)
720А Центральный замок боковых дверей
восемьБронировать
девять10А Внутреннее освещение
десятьЭлектроусилитель руля 7,5А
117,5А Блок управления наружным освещением, стоп-сигнал, выключатель сцепления
127,5А АБС, стоп-сигнал
тринадцать3А подогрев руля
147,5A Задний багажник для велосипедов, система парковки, датчик дождя, внутреннее зеркало, распределительная коробка (в центральной консоли)

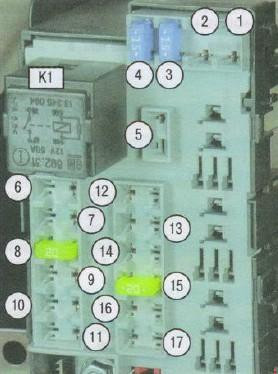

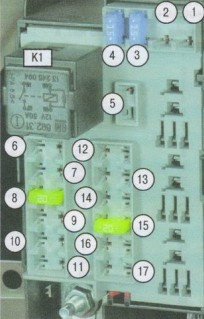

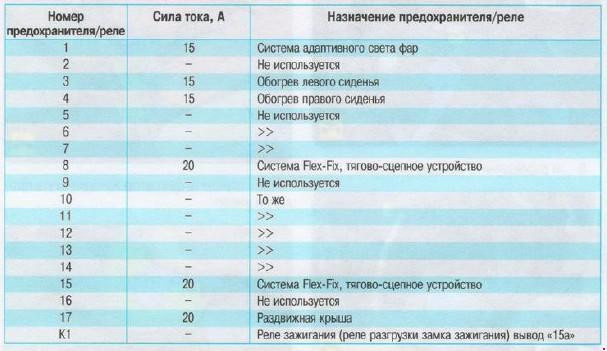

Блок в багажнике

Он расположен на левой полке и закрыт защитной крышкой.

р, цитата 28,0,0,0,0 —>

один15A адаптивная система головного света
дваБронировать
315А Обогрев левого сиденья
415А Обогрев правого сиденья
5Бронировать
6Бронировать
7Бронировать
восемьСистема Flex-Fix 20A, дышло
девятьБронировать
десятьБронировать
11Бронировать
12Бронировать
тринадцатьБронировать
14Бронировать
пятнадцатьСистема Flex-Fix 20A, дышло
шестнадцатьБронировать
1720А люк
К1Реле зажигания (разрядное реле зажигания) клемма «15а»

Инструкция Opel Corsa D

Более подробную информацию о ремонте и обслуживании Opel Corsa D вы можете найти, изучив эту инструкцию: «скачать«.

p, цитата 29,0,0,0,0 —> p, цитата 30,0,0,0,1 —>

Вот и все. А если хотите помочь дополнить материал, то пишите в комментариях.
