Замена шруса ваз 21214

Поскольку передняя подвеска и ведущий мост Нивы 2121 сконструированы аналогично переднеприводному семейству компании, избежать выхода из строя ШРУСа не удастся. Конечный ресурс обозначается:

Характерный скрип при движении с вывернутыми колесами; Рывки при разгоне; Повышенная вибрация на ходу; Задевание при преодолении ухабов.

Как правило, он длительное время противостоит элементу в аварийном состоянии. Однако в этом случае никто не может дать гарантию, когда развалится сама «граната» или подшипник. Общий ресурс часто равен общему пробегу автомобиля за все время использования, но в большинстве случаев сдается на 120-130 тыс км.

Причины поломки

Повышенная скорость износа обусловлена ​​манерой вождения (частые и интенсивные ускорения с вывернутым рулем), а также попаданием песка и грязи через поврежденные пыльники в подшипники.

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами с 22 или 24 канавками. До 2002 года распространялась первая версия, после 2002 года — вторая. По другой версии, 22-слотовые «гранаты» распространялись до 2007 года.

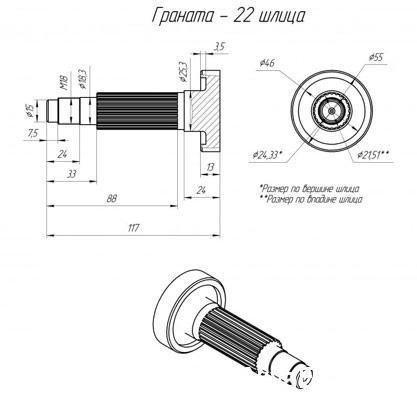

Правильный способ определить тип — снять конусную шайбу со ступицы, считая вручную.

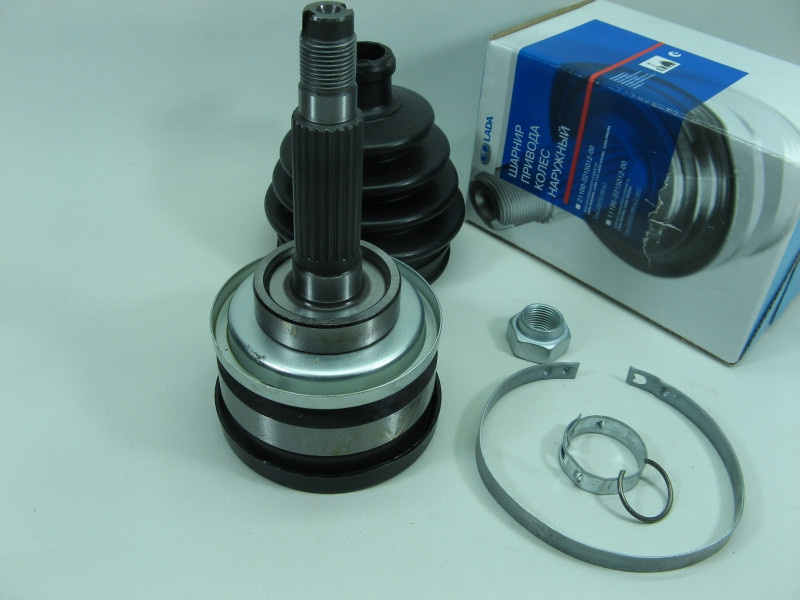

Опыт эксплуатации показывает, что АвтоВАЗ выпускает самые качественные «гранаты» для Нивы, и если вы уверены в происхождении продукта, есть смысл обратить внимание на продукцию CORAM и Pilenga.

Снятие привода

Разборка элементов привода возможна, если:

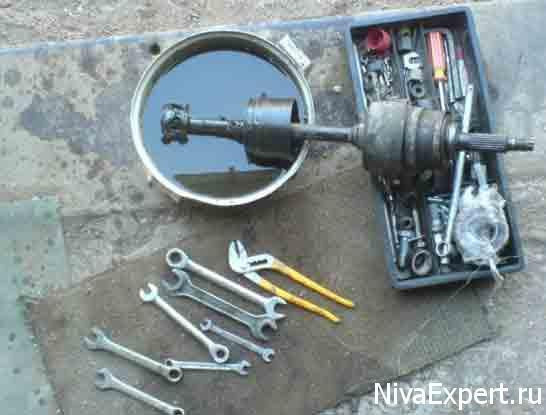

Джеймс; чурбак; баллонный ключ; Ключи на 13, 17 и 23 (первые две разновидности в двойном количестве); шлицевые отвертки; ударить кулаком; Устройство для снятия хомута, изготовленное в заводских условиях или изготовленное с помощью разводных пассатижей; пыльники; зажимы; ступичная гайка; смазка ШРУС-4М; ветошь для очистки от жира; Керосин.

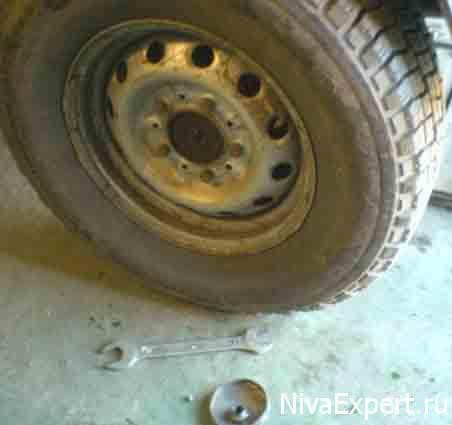

На слегка приподнятом автомобиле снимается крышка, закрывающая ступицу, полностью откручивается ступица и ослабляются гайки крепления.

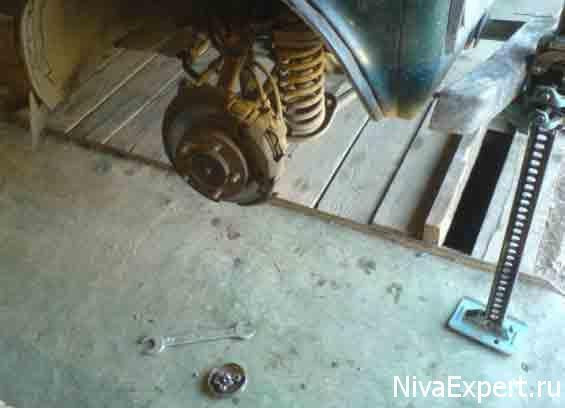

Колесо вывешивается и снимается.

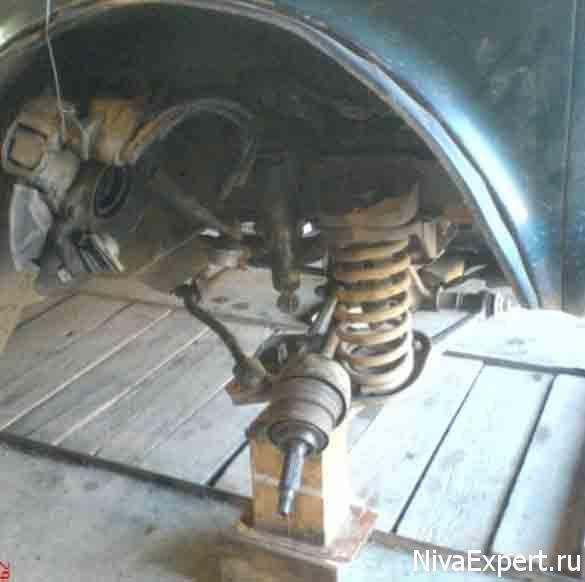

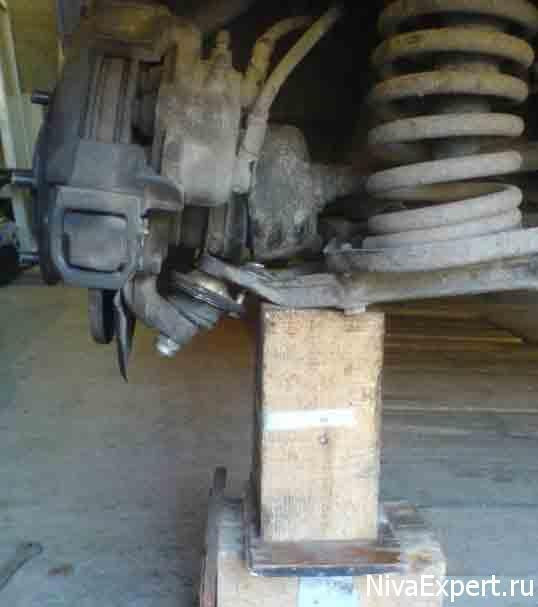

Нижний рычаг плавно опускается на прочный деревянный блок.

Гайки, удерживающие шаровую опору (в количестве 3 штук), снимаются. Наружный вал ШРУС осторожно снимается с поворотного кулака, потянув поворотный кулак назад и вверх.

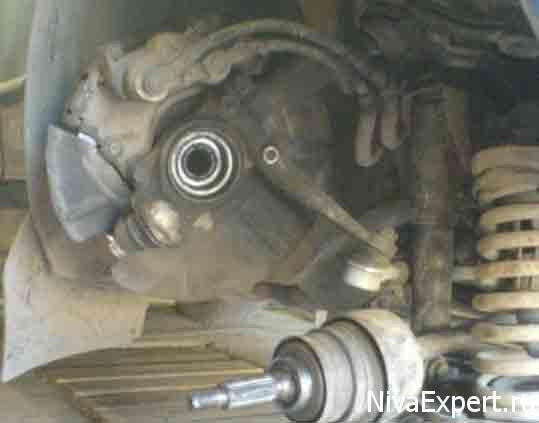

Поворотный кулак фиксируется тросом к подходящей бобышке. Нижняя опора амортизатора освобождается от рычага, после чего необходимо поднять домкрат на несколько сантиметров.

С помощью пассатижей и отвертки необходимо снять хомуты пыльников с внутреннего ШРУСа, а также сам пыльник. Затем снимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция снимается с автомобиля.

Разборка и обслуживание внутреннего ШРУСа

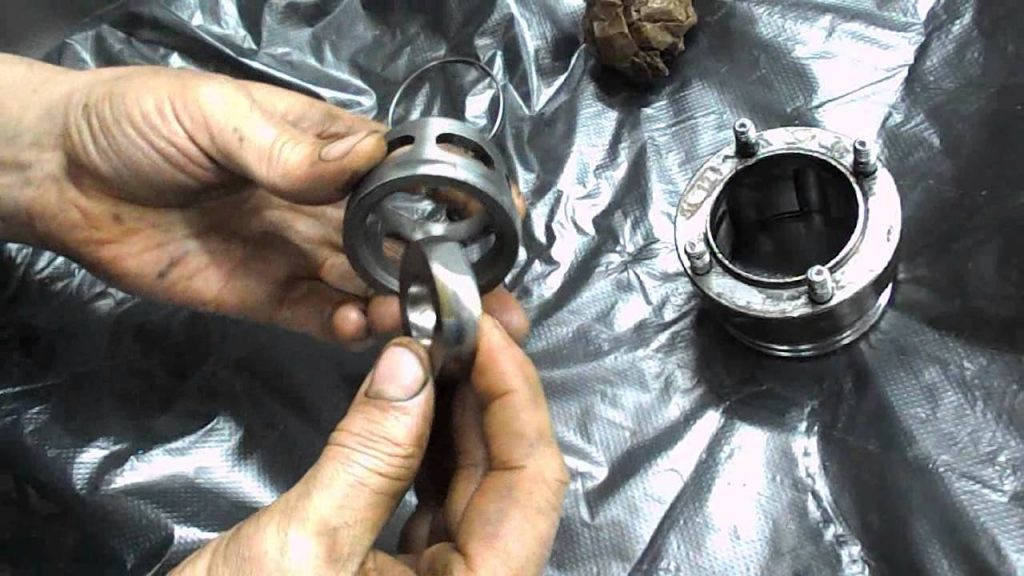

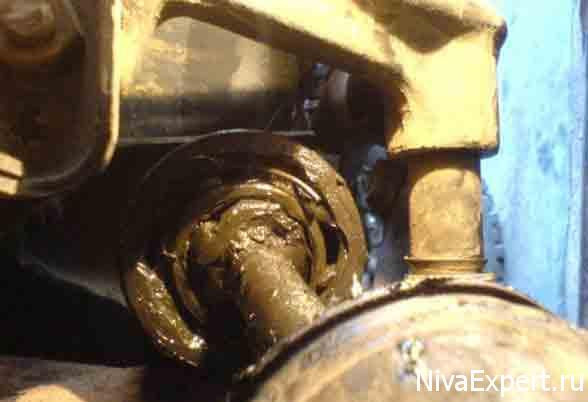

Когда внутренняя «граната» окажется у вас в руках, нужно собрать выпавшие подшипники и опустить все элементы в ванночку с керосином, тщательно промыть грязь и старую смазку.

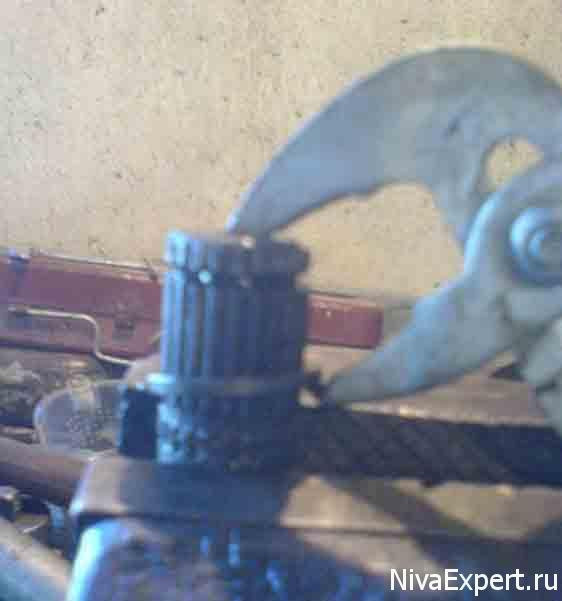

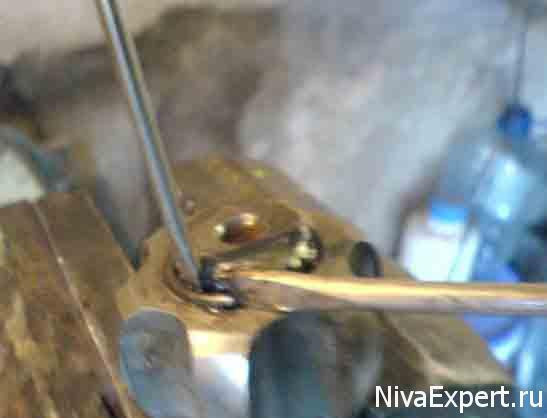

Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также сепаратор и сепаратор.

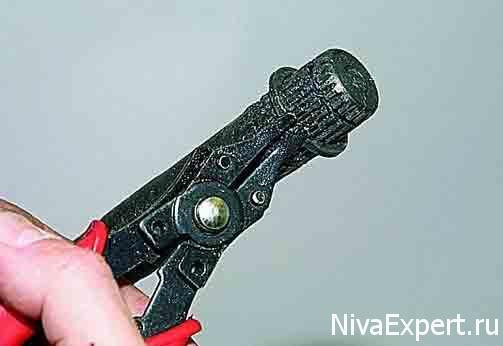

С помощью экстрактора или модифицированных плоскогубцев снимается упорное кольцо.

Разборка и обслуживание наружного ШРУСа

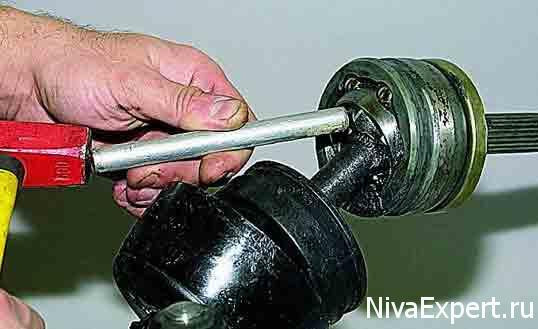

Аккуратно с помощью выколотки и молотка на конце клипсы вынимается петля.

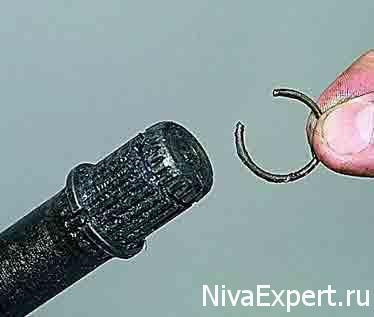

Затем стопорное кольцо снимается с вала.

И жесткое кольцо.

Все элементы промываются в керосине, чистятся железной щеткой.

Установка

После того, как все детали неисправны, заменены на новые и промыты, установлены на свои места (кроме пыльников), их обрабатывают смазкой ШРУС-4м. Средний расход для экстерьера 60 см3, для салона 150 см3.

Рекомендации

Вместо стандартных хомутов имеет смысл использовать винтовые хомуты. Также по окончании работ заменить ступичную гайку на новую и отрегулировать зазор в подшипнике.

Видео 1

Видео 2

Ремонт приводов переднего привода ВАЗ-21213

В статье мы рассмотрели снятие и установку передних колесных пар в статье: «Замена передних колесных пар».

В этой статье мы рассмотрим замену передних шарниров угловой передачи ВАЗ-21213.

Подготавливаем автомобиль к ремонту. Устанавливаем в беседку или в лифт.

Снимаем агрегат с автомобиля. Зачищаем шарнир снаружи и зажимаем его в гладких тисках.

Так как в основном чаще всего меняют наружный шарнир, то эту операцию мы и рассмотрим в первую очередь.

С помощью пассатижей или пинцета сжимаем небольшой хомут за выступы и, подпирая его отверткой, отсоединяем.

Таким же образом снимите большой хомут.

Если защитный кожух крепится пластиковыми хомутами, то просто вгрызаемся в хомуты с помощью бокорезов.

Передвигаем защитный пластиковый и резиновый кожух по оси.

Зачищаем и очищаем торцевую часть шарнира от старой смазки.

Используя оправку из мягкого металла или крепкую деревянную прокладку, сбиваем петлю, ударяя по концу зажима.

Учитываем, что пуансон не должен передавать усилие на сепаратор или шарики, чтобы не повредить их.

Это на тот случай, если этот шарнир нужно поставить обратно на шпиндель.

Снимаем шарнир. Шарнир оси удерживается на месте стопорным кольцом, которое расположено в канавке на конце оси.

Стопорное кольцо обычно продается в комплекте с шарниром. Подденьте стопорное кольцо тонкой отверткой

Снимите стопорное кольцо

Снимите защитные кожухи

Снимите резиновую крышку

Снимите пластиковую крышку

Если вам нужно заменить упорное кольцо, снимите его плоскогубцами

Установите шарнир в обратном порядке.

Очищаем ось и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на ось новый корпус и крышку.

Установите новое стопорное кольцо на вал. В полость шарнира наносим 60 см3 смазки ШРУС-4.

Оправкой из мягкого металла или проставкой из массива дерева прижимаем шарнир к оси.

Ставим резиновый рукав. Установите хомуты. Перед затягиванием хомутов необходимо выпустить из резинового чехла лишний воздух, поддев отверткой ленту сиденья чехла.

Снятие и разборка внутреннего шарнира

Зажмите карданный вал в тисках с губчатыми губками из мягкого металла. Сняв хомуты, сдвигаем крышку по оси.

Поддев фиксатор (кольцо) отверткой, снимаем его.

Если вам нужно разместить такую ​​же петлю, вам нужно отметить взаимное расположение корпуса, прокладки и клипсы.

После этого снимите внутренний корпус шарнира.

Подденьте шарики отверткой и вытащите их

Выколоткой из мягкого металла сбиваем обойму.

Снятие крышки петли

Моем корпус, сепаратор, обойму и шарики. Следы коррозии, потертости и вмятины на направляющих не допускаются, при их обнаружении меняем шарнир.

Монтируем шарнир в обратном порядке.

При сборке устанавливаем стопорное кольцо и резиновый чехол на вал.

Наносим на шарнир ШРУС-4 150 см 3 смазки.

Установили новые хомуты (перед затяжкой хомутов выпустили из палубы лишний воздух, поддев отверткой посадочный ремень палубы).

Устанавливаем собранный мост на автомобиль, как указано в статье: «Снятие и установка переднего привода ВАЗ-21213».

Пошаговая инструкция по замене внутреннего и наружного шруса в Ниве Шевроле

Безопасность транспортного средства является важным элементом перед началом его использования. С появлением переднего привода на внедорожники стали устанавливать специальную деталь — ШРУС. Невыполнение этого требования может привести к серьезным повреждениям. Именно поэтому важно знать первые симптомы поломки этого элемента.

Пошаговая инструкция по замене внутреннего и наружного ШРУСа на Ниве Шевроле представлена ​​ниже.

Что такое ШРУС (граната)

До появления автомобилей с передним тросом в комплектации не использовалась такая деталь, как ШРУС. Крутящий момент на колеса поступал от силового агрегата. В этом участвовал карданный вал. Как только был введен передний привод, проушины должны были легко поворачиваться. Если на автомобиль был установлен кардан, провести процедуру становилось невозможно.

Специалистам потребовалась замена некоторых элементов и разработка специальной детали, которая получила название ШРУС. Аббревиатура расшифровывается как шарнир равных угловых скоростей. Теперь именно он используется в переднеприводных внедорожниках для передачи крутящего момента.

Деталь также устанавливалась на Шевроле Ниву. Детали также устанавливаются на некоторые полноприводные модели. Функция узлов остается неизменной и обеспечивает движение ведущим колесам. Водители называют ШРУС «гранатой». Это связано не только с малым весом, размерами и характерным внешним видом. Дополнительно необходимо учитывать, что вследствие выхода из строя детали управление машиной будет невозможно.

ШРУСы на Chevrolet Niva: какие элементы бывают

Равномерная передача крутящего момента на передние колеса (в случае с Шевроле Нива — на передние) обеспечивает маневренность и плавность хода. Надежность на пути — основа безопасности, поэтому максимальное внимание следует уделить состоянию всех узлов.

По конструктивным особенностям различают детали:

• внутренний;
• экстерьер.

Следует учитывать, что колесо будет вращаться плавно и быстро, если все элементы набора работают. В конструкции Нивы Шевроле есть особенности, не позволяющие передавать вращение на колесо через одиночный ШРУС. Именно поэтому две таких детали всегда устанавливаются на передний привод.

Подробнее: Антифриз для Hyundai Solaris 2 поколения

Также следует отметить, что детали испытывают разную интенсивность нагрузки. Тот, что находится в редукторе, выходит из строя быстрее, так как давление на деталь больше. Визуально отличить элемент несложно: внутренний шарнир крупнее внешнего. Задача второго моментного элемента — передать вращение непосредственно на колесо. Небольшие габариты объясняются ограниченным свободным пространством в районе ведущего колеса.

Почему ломается «граната»

Иногда требуется замена внутреннего ШРУСа на Ниве Шевроле. Чтобы снизить вероятность поломки, нужно знать, что ее вызывает. Специалисты и опытные автовладельцы выделяют следующие причины, под влиянием которых «граната» потребует замены или ремонта:

• блок полностью вышел из строя;
• истек срок службы (указывается в документации на автомобиль или счетах-фактурах, если ремонт производился ранее);
• нарушаются рекомендуемые производителями правила вождения: агрессивный стиль, выбор сложных маршрутов – все это негативно сказывается на детализации.

Несмотря на то, что Шевроле Нива – это внедорожник, необходимо следить за тем, чтобы сложные дорожные условия не были постоянными. Среди причин выхода из строя «гранаты» — попадание в узлы грязи, пыли или крупных частиц.

По статистике обращений в 90% случаев требуется замена внешней части элемента. Для снижения вероятности аварийной ситуации рекомендуется регулярно проверять состояние защитных резиновых чехлов, регулировать крепление в сборе.

Признаки и проявления неисправности

Для того, чтобы проводить своевременный ремонт, нужно обращать внимание на признаки неисправностей.

При наличии проблем с ШРУСом у водителя могут возникнуть следующие проявления:

• появляется характерный резкий неприятный звук при поворотах руля;
• звук возникает при движении задним ходом;
• легкий треск при повороте передних передних ушей;
• повышенный треск и высокие звуки при движении.

Полная замена детали потребуется при толчках в трансмиссии. Также о необходимости срочного ремонта свидетельствует скольжение. То ли это нива, которая часто используется для передвижения, как работает полный привод, какой порядок обслуживания нужно знать заранее.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, ремонтные работы смогут продлить срок эксплуатации. При полном износе (рекомендуется диагностика на СТО) нет смысла реанимировать детали или приводить механизм в порядок; требуется полная замена.

В большинстве случаев при сильном износе на Ниве Шевроле заменяют внешний ШРУС. Важно помнить, что следующий процесс потребует затрат времени и сил. Автомобиль необходимо загнать на специальную яму для удобного доступа к узлам и непосредственно к ШРУСу.

Инструменты:

• набор ключей);
• молоток с удлинителем;
• экстракторы

Опыт выполнения слесарных работ обязателен, если замена производится своими силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомобиля ось с установленными на ней «гранатами». Последовательность действий в этом случае следующая:

• кузов необходимо поднять (используется автомобильный домкрат);
• установите подставку для домкрата, чтобы свести к минимуму вероятность несчастного случая, если домкрат не сработает;
• установлены противооткатные башмаки.

Принятые меры безопасности предотвратят повреждения и травмы. Основной момент: прежде чем поднимать кузов, нужно ослабить ступичную гайку. Для этой работы вам понадобится торцевая головка и удлинитель. Дополнительная последовательность действий:

• снять передние колеса;
• откручиваем нижний кронштейн, который держит передний амортизатор;
• максимально отвести его в сторону, чтобы дальнейшая работа не усложнялась;
• безопасно (любыми доступными способами).

После этого этапа нужно открутить болты непосредственно на шаровой опоре. Следующая часть работы:

• полностью снимите гайку на ступице;
• потяните на себя и снимите наружную прокладку.

Наружный шарнир можно заменить без предварительного снятия полуоси. Последовательность действий:

• требуется освободить крепежный хомут, который относится к пыльнику;
• двигаться как можно дальше по полуоси;
• молотком (с удлинителем) нужно будет ударить по корпусу ШРУСа);
• продолжать постукивание до момента полного извлечения полуоси.

Следующий этап:

• заменить стопорное кольцо, которое находится на полуоси;
• установить новую деталь.

Для установки петли все действия нужно будет выполнять в порядке, обратном действиям.

Замена ШРУСа Нива Шевроле

Водители не слышали о ШРУСах, пока на дорогах не появились переднеприводные машины. Раньше крутящий момент передавался на колеса от силового агрегата через карданный вал. При переднем приводе ведущие колеса должны вращаться; это невозможно с подвесом.

Для передачи крутящего момента разработали ШРУС (имеется в виду шарнир равных угловых скоростей). Шарнир также встречается на популярной в России модели Шевроле Нива.

ШРУСы на Chevrolet Niva: какие бывают?

Назначение ШРУСа на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

1. Внутренний.
2. Экстерьер.

Передать вращение на колесо со ШРУСом на Ниве Шевроле невозможно, поэтому в трансмиссии их всегда пара. Тот, что в коробке передач, испытывает более сильную нагрузку. Отличить его легко: он имеет большие размеры по сравнению с наружным шарниром. Внешний узел передает вращение на колесо. На его габариты также влияет ограниченное пространство в районе ведущего колеса.

Почему ломается «граната»?

«Граната» выходит из строя по следующим причинам:

• срок службы узла истек;
• агрессивный стиль вождения, эксплуатация в сложных дорожных условиях;
• попадание пыли, грязи в узел.

Чтобы исключить риск преждевременного выхода из строя «гранаты» Шевроле Нива (особенно внешней), необходимо чаще проверять состояние защитных резиновых чехлов.

Как определить неисправность

О проблемах с «гранатой» свидетельствуют неприятные звуки, возникающие при повороте руля. Сначала они появляются при движении задним ходом с поворотом передних ведущих колес — слышен легкий скрип. Кроме того, она будет увеличиваться даже при небольших поворотах руля. При толчках в трансмиссии или проскальзывании «гранату» придется менять.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел нет смысла, поэтому внешний ШРУС Шевроле Нива заменяют всегда. Замена поврежденной «гранаты» — кропотливая операция. Вам понадобится набор ключей, экстракторы, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена поврежденного узла производится на снятой с автомобиля полуоси с «гранатами». Кузов поднимается на автомобильном домкрате, под автомобиль устанавливается надежная опора, противооткатные упоры. Это помогает защитить ремонтника от возможных травм. Перед подъемом корпуса машины ослабьте гайку ступицы. Вам понадобится головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отведите его в сторону и закрепите подручными средствами. Также откручиваем болты шаровой опоры.

Затем полностью снимают гайку со ступицы и, потянув ее на себя, вынимают «гранату».

Наружное уплотнение можно заменить без снятия полуоси.

Освободите хомут багажника, сдвиньте его до упора на полуось. Удлинителем бьют по корпусу «гранаты» до снятия ее с полуоси. Перед установкой новой детали обязательно поменяйте стопорное кольцо на полуоси, так как оно одноразовое. Петля устанавливается в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Ниве Шевроле можно заменить только после полного снятия полуоси с ШРУСами. Освобождают «ушко» и лыжи, что позволит мосту смещаться при снятии оси с оси. Для удобства работы демонтированную полуось с «гранатами» следует зажать в тиски. Замена внутреннего ШРУСа Нива Шевроле производится следующим образом:

1. Снимите хомуты, удерживающие защитные пыльники, отодвиньте их как можно дальше.
2. Используйте молоток и удлинитель, чтобы удалить поврежденную «гранату». Достаточно нескольких ударов, чтобы разобрать неисправную деталь.
3. Перед установкой нового шарнира тщательно очистите шлицы и установите новое стопорное кольцо, так как оно одноразовое.
4. На вал надевается новый ШРУС, защитный кожух дополнительно заполняется смазкой, зажимается пыльник.

Полуось с новыми гранатами собирается и монтируется в обратном порядке. Процесс полностью представлен на видео:

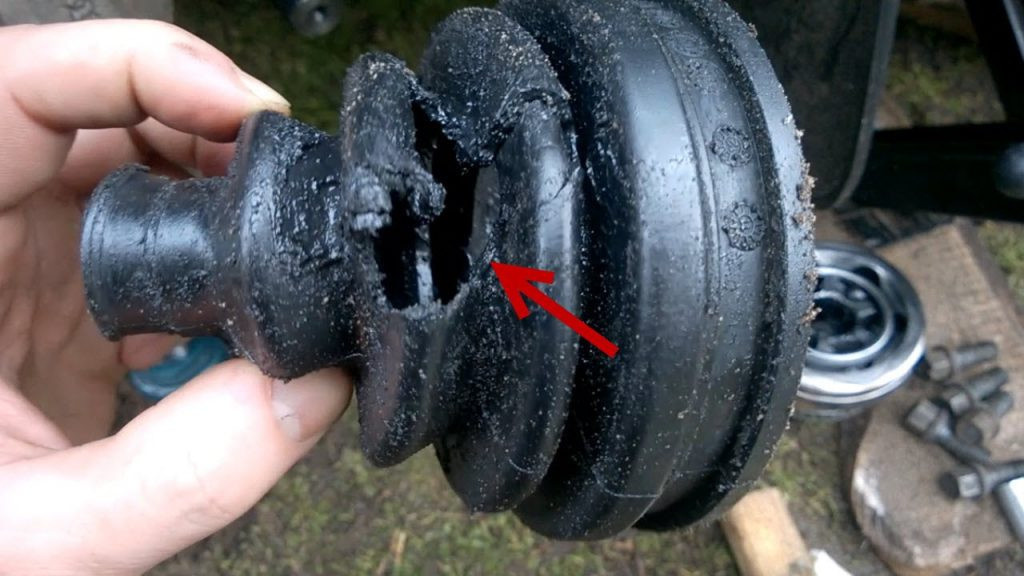

Продлить срок службы ШРУСов удастся, если следить за состоянием защитных кожухов от «гранат», избегать плохих дорог и использовать только качественные запчасти.

Замена ШРУСа на Ниве: как поменять гранату

Водители не знали, что такое шарнир равных угловых скоростей или ШРУС, пока переднеприводные автомобили не начали завоевывать рынок. Ведь колеса должны вращаться, а с помощью трансмиссии это сделать невозможно. ШРУСы (в народе называемые «гранатами») сегодня встречаются и на полноприводных автомобилях – российская Нива 2121 в этом плане не исключение. Если следить за шарнирами и вовремя менять пыльники, заводской узел может прослужить более 100 тыс км (все зависит от условий эксплуатации). Но рано или поздно наступает час «Х», и замена ШРУСа на «Ниву» становится неизбежной. Процесс не из легких, в том числе и выбор ноды в магазине. Но подробнее обо всем.

Подробнее: Когда менять ремень ГРМ на двигателе

Замена внутреннего и наружного ШРУСов на Ниве 2121

Невозможно передать крутящий момент на передние колеса одним шарниром, поэтому их всегда два. Один внутренний, другой внешний. Первый узел, расположенный рядом с редуктором, испытывает наибольшую нагрузку. По сравнению с внешним видом он большой, так как ШРУС, который есть у колеса, ограничен в размерах из-за небольшого зазора.

Устройство ШРУСа ВАЗ 2121

Обе петли включают в себя принципиально одинаковые элементы, отличающиеся только размерами и стоимостью.

• чашеобразный корпус с ведомым валом;
• «Кулак» в виде сферы с приводным валом, образующим опору ШРУСа;
• стальные шарики, расположенные в специальных канавках сепаратора и изготовленные из специальных марок металла.

Когда необходимо совершить поворот, изменяются углы обеих осей, шарики перемещаются по канавкам и передают физическую силу на колеса передней оси. Обычно используется шарнир «Рцеппа» («шесть шаров»). Он не может передавать крутящий момент от коробки передач самостоятельно: для этого используется вал, полая стальная трубка, которая соединяет наружный ШРУС с внутренним. Последний работает непрерывно при угле поворота 10 градусов. Аналогично работает внешний узел при условии плавного движения. Но как только колеса поворачиваются, внешний угол шарнира увеличивается до шестидесяти градусов.

Если машина движется по неровной дороге, расстояние от внешнего до внутреннего узла меняется, поэтому вал монтируется так, чтобы он мог двигаться внутрь и наружу.

Как снять привод

Преждевременная замена шарнира будет иметь печальные последствия: в худшем случае привод может заклинить, что на большой скорости чревато аварийными ситуациями. Поэтому удобнее вовремя заменить узел. Как поменять ШРУС на Ниве? Лучше всего снимать все целиком, для этого вам понадобятся:

• торцевая головка на 13 и 27 с воротком (лучше трещотки);
• расширение к ключу в виде полой трубки;
• молоток;
• плоская отвертка (может понадобиться стамеска);
• домкрат и баллонный ключ для снятия колеса.

Внутренний шарнир равных угловых скоростей

Установите автомобиль на смотровую яму и, по возможности, на подъемник. В первом случае вам понадобится кошка. Но сначала нужно снять отверткой колпачок гайки ступицы и ослабить ее, затем снять колесо и полностью его открутить.

Дополнительные действия по замене гранаты на Ниве:

1. Головкой на 13 дюймов откручиваем гайки, крепящие шаровую опору к поворотному кулаку.
2. С помощью домкрата осторожно опустите нижний рычаг на подходящий деревянный брусок.
3. Снимите ось втулки, потянув поворотный кулак вверх и назад (зафиксировав проволокой) и сняв стопорное кольцо, чтобы снять внешнее уплотнение.
4. Снимите 3 гайки нажимного диска, удерживающие внутренний ШРУС. Подденьте плоской отверткой и вытащите внутреннюю часть редуктора.
5. Если неудобно снимать шарнирный узел, разделите его.

Как снять ШРУС на Ниве 21213 смотрите ниже — видео.

Как заменить гранату

С внутренней гранатой в руках подберите шарики подшипника, если они упали, и положите их в емкость с керосином. Снимите стопорное кольцо, удерживающее клетку и прокладку на валу. Возьмите выколотку и, ударив по ней молотком, опустите шарнир и ударьте по концу обоймы. Снимите стопорное кольцо и упорное кольцо. Все разобранные детали очистите металлической щеткой и промойте керосином.

Разборка шарнира

Как поставить на место

Сборка начинается со смазки вала и установки пыльников на штатные места. Также обратно надеваются стопорные кольца; лучше делать это в тисках. Следующий момент – установка шарнира на ось: коснитесь шлицов и опустите его до соприкосновения с кольцом, расположенным снаружи. Теперь через деревянную проставку стукните молоком по ШРУСу, чтобы он защелкнулся. Переместите деталь в разные стороны, чтобы убедиться, что она хорошо закреплена. Осталось поставить пыльники с хомутами.

Сборка устанавливается в порядке, обратном снятию. В этом случае рекомендуется использовать не обычные хомуты, а винтовые. Гайку ступицы необходимо установить на новую. На завершающем этапе не забудьте с его помощью отрегулировать зазор в подшипниках.

Рекомендации по выбору ШРУСов на Ниве

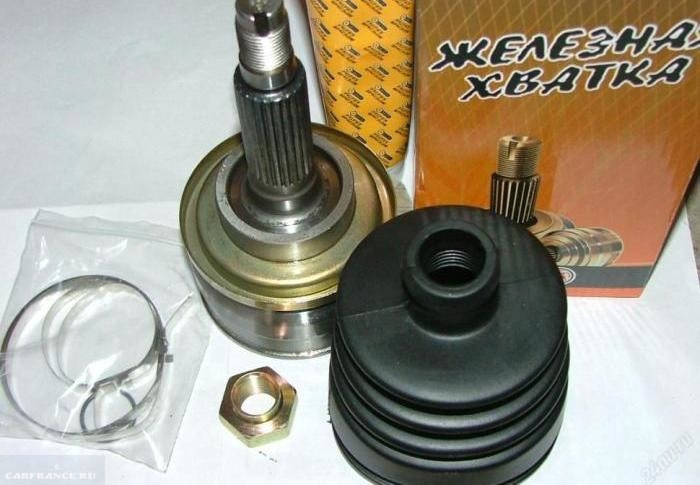

Первое, на что следует обратить внимание, это количество зубцов (шлицев) на шарнире. До 2004 года их было 22 (этому номеру соответствовала ступица), потом стало 24, но иногда все же устанавливались узлы с 22. Тогда их нужно просто пересчитать в своем автомобиле. Но если на данный момент все понятно, то возникает другой вопрос — о производителе. Более опытные владельцы Нив рекомендуют покупать заводские петли и комплектовать их осями. Единственный минус здесь – большое количество контрафактной продукции. Основных провайдеров всего три: ВАЗ, БелМаг, Триалли. Барьер по объему продаж в 5% преодолевает другая компания: LGR.

• Пиленга;
• СТК;
• Хоффер;
• Пекар;
• ГКН.

Основные симптомы неисправности ШРУСов на Ниве

Первым признаком является появление во время движения характерного скрипа со стороны одного, реже обоих колес. Неприятный звук появляется при повороте и при наборе скорости. Треск особенно отчетливо слышен при резком старте. И еще один симптом — рывки при разгоне. Поняв, что замена ШРУСа на Ниве необходима в самое ближайшее время, необходимо определить, что именно вышло из строя.

Вы можете сделать это двумя способами:

1. В припаркованной машине. Вам нужно будет пошевелить руками, потянуть за ось, соединяющую петли; не должно быть отдачи. Его наличие свидетельствует о необходимости замены узла. Для проверки внутреннего ШРУСа вывешиваем одно из колес и включаем первую передачу — неисправный узел обязательно будет скрипеть при пробуксовке колеса.
2. По перемещению. Ехать нужно по ровной дороге, попеременно поворачивая руль то в одну, то в другую сторону. Треск будет слышен с той стороны, где неисправен внешний узел. Для проверки внутренних шарниров потребуется преодолевать небольшие ямы, неровности на малой скорости, чтобы колесо опускалось как можно ниже. Откуда будет слышен скрип, там и требуется замена внутреннего ШРУСа на Ниве.

Следует отметить: скрип в петлях говорит о том, что замена внутреннего ШРУСа Нива 2121 или наружного неизбежна. Шарнир еще можно спасти, если вовремя его заметить.

Основные функции включают в себя:

• разрыв пыльника;
• появление жира на внутренней поверхности покрышки из-за поломки пыльника;
• свист, напоминающий трение о металл;
• слабые рывки при смещении с места («гранатообразные» канавки начинают ломаться), иногда слабые щелчки (2-5).

Замена пыльника привода на Ниве

Описанный ниже способ позволяет не только заменить пыльники на петлях, но и нанести смазку, если ее недостаточно.

• подтяжки на 17.13;
• большие плоскогубцы;
• пара плоских отверток, одна побольше, вторая поменьше;
• молоток;
• патрон из мягкого металла (если есть, то съемник ШРУСа);
• специальная смазка для петель;
• чистая ткань.

Поставьте машину на смотровую яму, нажмите на стояночный тормоз, переключитесь на первую или вторую передачу. Следующие шаги:

1. Ослабьте гайки крепления, поднимите колесо и снимите его.
2. Поместите небольшой деревянный брусок под нижний рычаг, чтобы сжать его и опустить домкрат.
3. Ослабьте гайки и снимите 3 болта шаровой опоры.
4. Открутите демпфер снизу и подтолкните его вверх.
5. Ударьте по крышке ступицы через деревянную прокладку.
6. Выньте конусообразную шайбу и, потянув тормозной диск на себя, отведите его в сторону.
7. Уберите гранату».
8. Спустившись в яму, поверните первичный вал рукой, чтобы зажать пассатижами выступы внутреннего буртика ШРУСа.
9. Царапины на корпусе «гранаты» и приводной вал поставить «как было».
10. Отодвиньте ботинок от гранаты.
11. Нащупайте стопорное кольцо внутри шарнира и подденьте его плоской отверткой.
12. Выньте шарнир: если вы не собираетесь менять смазку, положите его в полиэтиленовый пакет.
13. Переместите пластиковый корпус с пылезащитной крышкой с внешней «гранаты» на внутреннюю петлю, чтобы она не мешала.
14. Нажмите или используйте съемник, чтобы снять зажим.
15. Зажав устройство в тисках, подденьте оба стопорных кольца плоской отверткой.
16. Выньте старый пыльник. Если будете заливать новую смазку, промойте все.
17. Установите новую крышку и пыльник, смажьте их и соберите узел в обратном порядке.

Вместо стандартных хомутов используйте винтовые хомуты – они более удобны и надежны. Используйте керосин для полоскания.

Как произвести замену внутреннего ШРУСа на Шевроле Нива

При изменении угла поворота трансмиссии на Шевроле Нива передача крутящего момента от двигателя к колесам осуществляется при участии специального узла — ШРУСа (позже возможен ШРУС). Что представляет собой деталь, какие разновидности существуют для этой марки автомобиля, каковы правила эксплуатации? Ответы на эти и другие вопросы содержатся в представленном материале. Также здесь вы найдете описание инструкции по самостоятельной замене внутреннего ШРУСа на Шевроле Нива. Подробнее: Лада 2114 теперь Карбон 3D › Дневник › Замена радиатора печки ваз 2114 своими руками (фотоотчет)

Что представляет собой узел

Само название ШРУСа является аббревиатурой фразы «шарнир равных угловых скоростей.

Перед узлом стоят следующие задачи:

1. Чтобы передача крутящего момента от двигателя к колесам ведущего привода была равномерной и без потери мощности.
2. Снимает нагрузку с дорогих деталей, которые вращаются для движения автомобиля: оси, шестерни и т д.
3. Снижение уровня вибраций при движении транспортных средств.

Современные переднеприводные автомобили и некоторые полноприводные «лошадки» оснащены ШРУСами. Завод-изготовитель гарантирует одинаковую продолжительность работы агрегата и самого автомобиля при условии обслуживания ШРУС в сборе и аккуратного вождения. То есть, если ездить аккуратно и регулярно правильно ухаживать за деталью, она прослужит весь срок службы этого автомобиля.

Выполнение первого пункта зависит только от личности владельца, его желания контролировать техническое и санитарное состояние машины. А вот реализация второго пункта на большинстве национальных дорог порой просто невозможна. И рано или поздно граната (другое название узла, возникшее из-за его внешнего сходства с боевым снарядом) выходит из строя. Требуется замена внутреннего или наружного ШРУСа на Ниве Шевроле или другом автомобиле с переднеприводным и полноприводным конструктивным решением.

Разновидности

ШР в составе подвески стали применяться в автомобилях с середины 20 века. Благодаря узлу можно было одновременно поворачивать и управлять поворотом колес на угол до 70 градусов. В автомобилестроении используются четыре технических решения узлов:

• кулачок;
• трипоид;
• мяч;
• сдвоенные карданные валы.

Все эти виды объединяет основа конструкции, которая представляет собой жестко соединенные корпус и обойму. Автомобильные шарнирные соединения также подразделяются на:

• внутренний, поворотный до 20 градусов;
• внешний, более мобильный и передающий без потери мощности.

1. На поверхность внутренней клетки нанесены канавки. Его номер такой же, как и количество подшипников внутри него.
2. Клетка поддерживается подшипниками, разделяющими корпус и поворотный кулак.
3. Движение подшипников осуществляется по меньшему диаметру кулака и большему диаметру корпуса.
4. Это создает вращательный импульс, который передает крутящий момент на ведомый вал.

Если изменить углы, соединяющие полуоси, подшипники начинают перемещаться внутри канавок. Так передается крутящий момент.

Причины, по которым выходит из строя шарнирный узел

Внутренний ШРУС Шевроле Нива – это качественная и надежная часть операционной системы автомобиля. Ниже приведены основные причины, которые приводят к преждевременному износу и выходу узла из строя.

1. Неправильное, неграмотное, экстремальное вождение (резкий старт с выворотом и пробуксовкой главной тяги.
2. Отсутствие ухода за деталью, которая нуждается в периодической чистке и смазке.
3. Недобросовестное изготовление шарнирного узла из некачественных материалов и нарушение технологических правил.

Несколько из перечисленных ниже признаков говорят о том, что граната могла выйти из строя и требуется замена внутреннего ШРУСа Нивы Шевроле.

1. Появление хрустов при поворотах. Такое явление возникает, если СР нуждается в смазке соединений, или при попадании механических включений, например, грязи.
2. Перебои в движении автомобиля на старте, при увеличении скорости или, наоборот, при снижении.
3. Повышенная вибрация при прохождении поворотов, ускорении, езде на высоких скоростях.

Чтобы поставить окончательный диагноз, автомеханики придумали несколько простых приемов.

Диагностика

Опытные механики советуют автовладельцам обращать внимание на состояние пыльников примерно каждые 5-7 тысяч километров пробега. Обнаружение каких-либо дефектов: трещин, выхода из строя хомута свидетельствует о возможном повреждении ШРУСа. Как это проверить?

1. Автомобиль установлен на подъемном механизме и включена первая передача. Изношенный узел издает звук, напоминающий характерный треск.
2. Увеличение зазора на полторы десятых миллиметра является характерным признаком неисправности. Проверяют это прокачкой внутреннего ШРУСа Нивы Шевроле на выход внешнего привода.

Проверять работоспособность детали необходимо периодически, каждые 4-5 месяцев езды по хорошим дорогам. И всегда после проезда по пересеченной местности, грунтовкам, ямам и т.п.

Замена внутреннего ШРУСа Нивы Шевроле

Все детали узла в процессе эксплуатации находятся в постоянном движении, в результате чего изнашиваются и выходят из строя. Поэтому большинство автовладельцев сталкиваются с необходимостью замены неисправного внутреннего ШРУСа Шевроле Нива на ремонтопригодный. Ниже представлен пошаговый материал для этой работы.

1. Передняя часть автомобиля должна быть в поднятом положении. Для обеспечения безопасности необходимо заменить под ним защитные приспособления, обеспечивающие неподвижность механизма.
2. Сначала нужно снять колесо, нижнюю шаровую опору.
3. Далее от подвески отсоединяются амортизатор и нижний рычаг, с которого снимается пружина.
4. Кулак с ведром не снимают, слегка отвешивают в сторону. Для этого можно приспособить ремень генератора или что-то подобное.
5. Затем крышка подшипника и гайка снимаются со ступицы.
6. Откручивается болт, которым крепится правая подвеска.
7. На самом узле нужно отвернуть гайку и снять культиватор, освободив доступ к большей длине резьбы. С помощью ключей и молотка разбирается ШР, снимая его со ступицы.

Петли в сборе на Шевроле собираются в обратном порядке.
