Замена тормозных колодок на задних барабанных тормозах Киа Рио

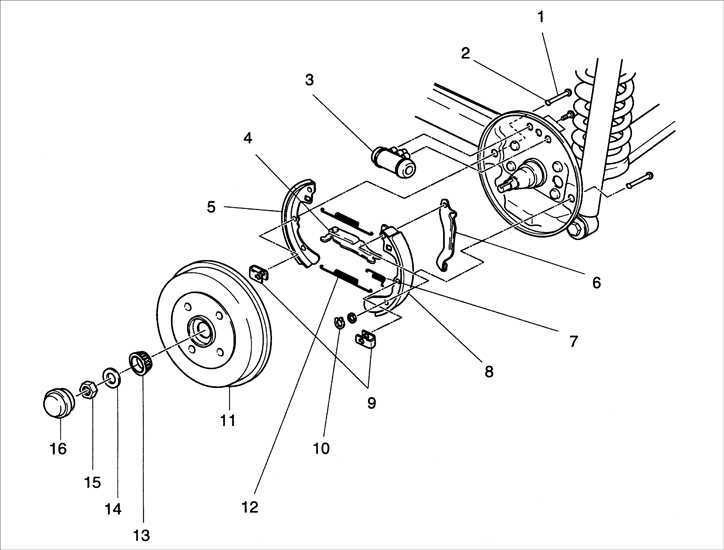

Тормозные колодки на задние барабанные тормоза

1 — сетка;
2 — болт;
3 – рабочий тормозной цилиндр;
4 — распорка с рычагом;
5 — передняя тормозная колодка;
6 – рычаг включения стояночного тормоза;
7 — противооткатная пружина;
8 — задняя тормозная колодка;

9 — хомут;
10 — держатель;
11 – тормозной барабан;
12 — возвратная пружина;
13 — подшипник;
14 — шайба;
15 — гайка;
16 — пылезащитный колпачок.

Выход на пенсию

ОБРАБОТАТЬ

1. Поднимите заднюю часть автомобиля и закрепите ее на домкратах.
2. Снимите задние колеса.
3. Снимите пылезащитный колпачок.
	4. С помощью небольшого зубила согните кольцо и снимите гайку.

	5. Снимите тормозной барабан, шайбу и подшипники в сборе с оси. Если тормозной барабан снимается с трудом, снимите тормозные колодки.

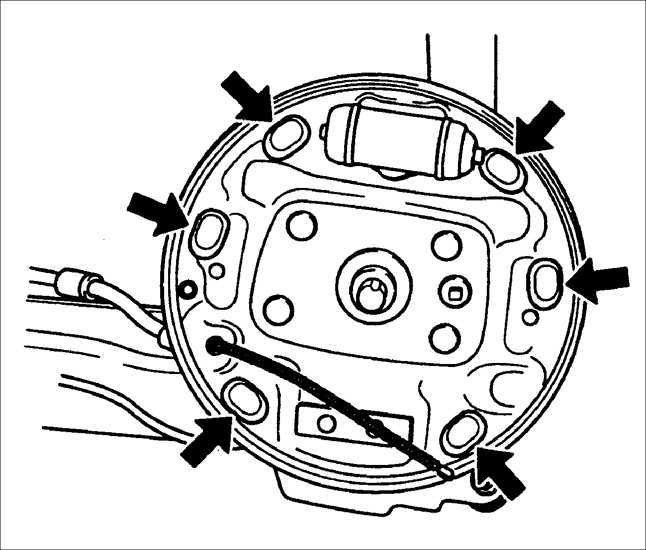

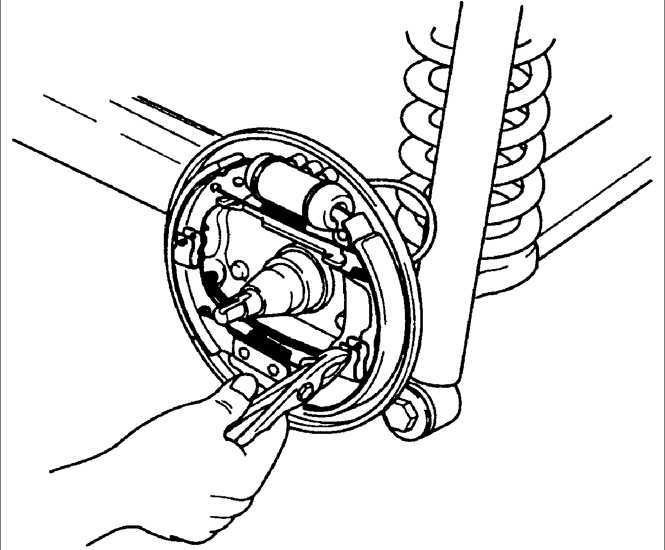

	6. Снимите зажимы передних и задних тормозных колодок и снимите опорные стойки тормозных колодок с задней части кожуха тормоза.

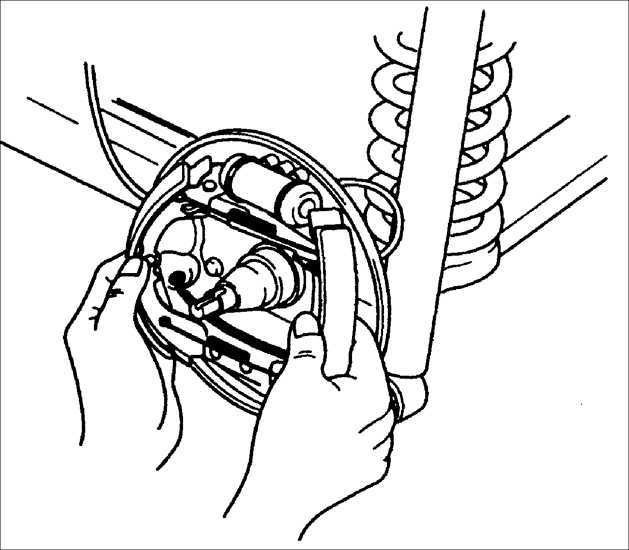

	7. Снимите узел задней тормозной колодки.

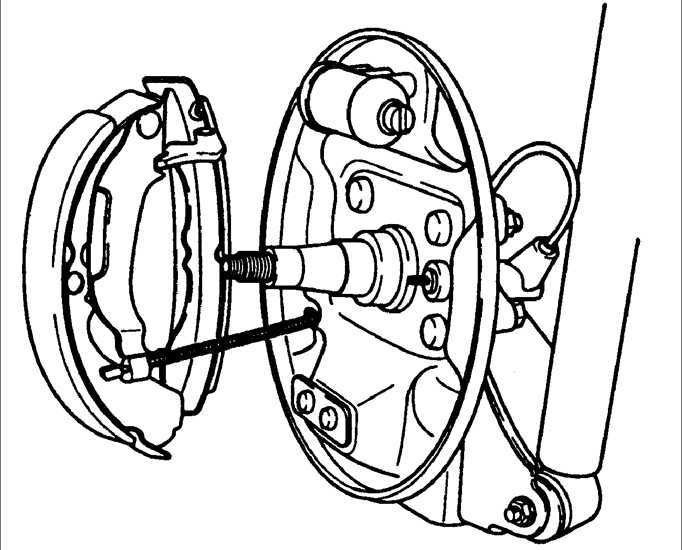

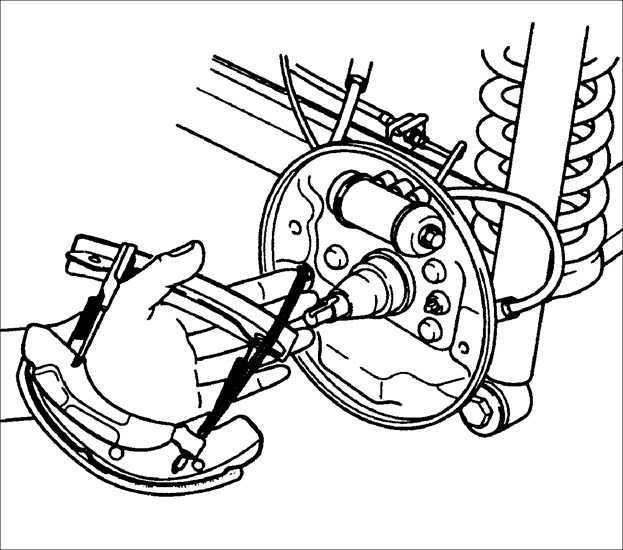

	8. Отсоедините трос стояночного тормоза от задней тормозной колодки.
9. Отсоедините трубку от рабочего тормозного цилиндра.
10. Выверните болт крепления рабочего тормозного цилиндра.
11. Снимите возвратную пружину.
12. Снимите расширительный стержень после удаления возвратной пружины.
13. Снимите рычаг стояночного тормоза.

Экзамен

ОБРАБОТАТЬ

1. Проверьте тормозные барабаны на наличие трещин, забоин или неравномерного износа.
2. При необходимости высверлите или замените тормозной барабан.

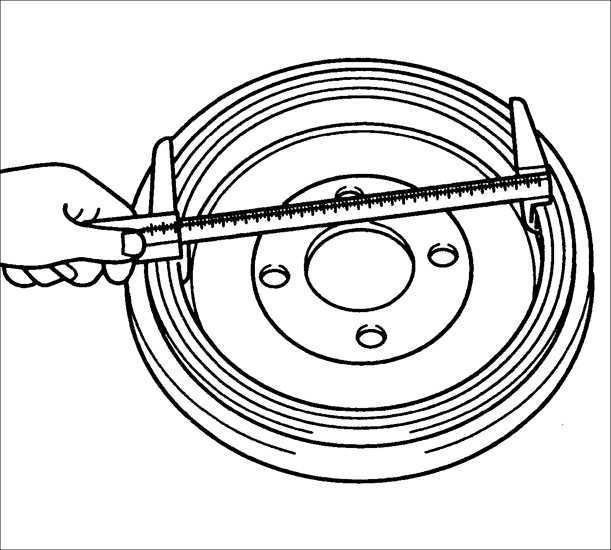

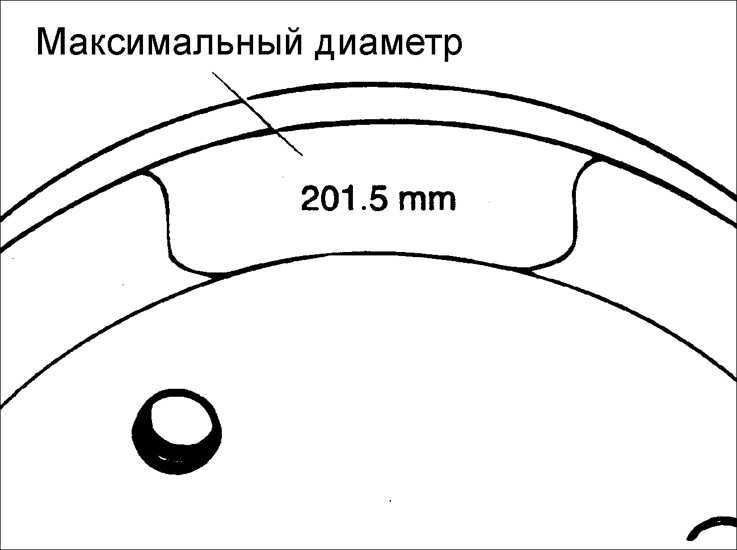

	3. Измерьте внутренний диаметр тормозного барабана.
	4. Замените тормозной барабан, если внутренний диаметр барабана превышает предел. Максимальный диаметр: 201 мм

Установка

ОБРАБОТАТЬ

1. Очистите тормозной щит.
	2. Смажьте места контакта тормозных колодок с кожухом тормоза и рабочим тормозным цилиндром тормозной смазкой.
Избегайте смазки тормозных колодок.
3. Установите рабочий тормозной цилиндр на тормозную накладку.
4. Подсоедините тормозную трубку к рабочему тормозному цилиндру.
5. Установите рычаг стояночного тормоза. Смажьте контактные поверхности рейки и отрегулируйте положение рычага.
	6. Подсоедините трос стояночного тормоза к рычагу стояночного тормоза.
	7. Установите тормозные колодки в сборе на рабочий тормозной цилиндр.
8. С обратной стороны тормозного щитка установите стойки и зажмите тормозные колодки.
	9. Установите регулировочную планку в полностью отпущенное положение.

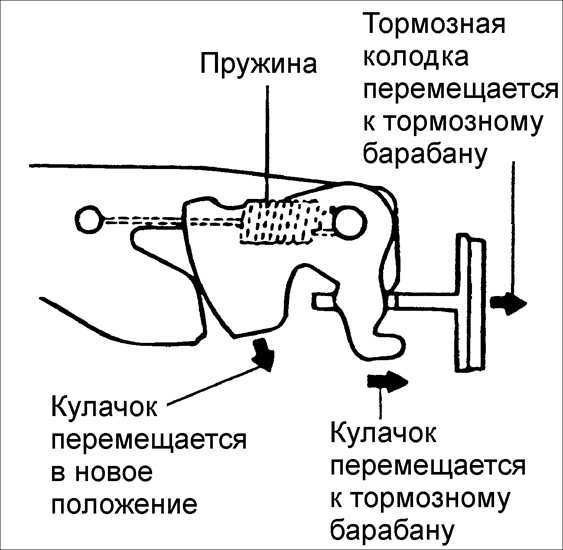

10. Приложите отвертку к кулачку регулятора и переместите его в открытое положение.
11. Установите тормозной барабан, шайбу и подшипник на ось.
12. Несколько раз нажмите на педаль тормоза, чтобы установить автоматический регулятор тормозных колодок в нужное положение.
13. Наверните новую гайку. Вставьте буртик гайки в прорезь на валу.
14. Установите пылезащитный колпачок.
