Сделано как снять стартер на разобранном Киа Пиканто, нужно пометить положение рычага в положении N. Следы контакта в заводской смазке, без обид…. Поставил на место, щелкает и молчит. вместо этого крутишь, еще раз слишком. Звук свидетельствовал о срабатывании втягивающего реле стартера и готовности. Потом я понял, что раньше я так щелкал, просто я не слышал этого звука из кабины, а значит не виноват предыдущий открученный переключатель, а был риск сломать его при разборке, т.к неразборный, а контакты на бегунке легко потерять.

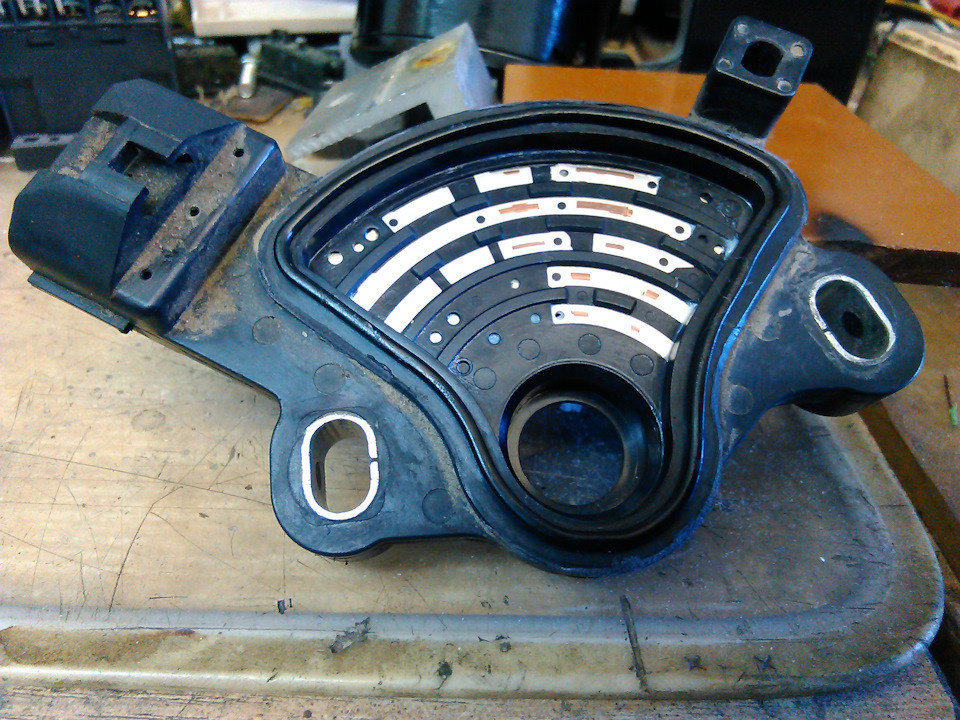

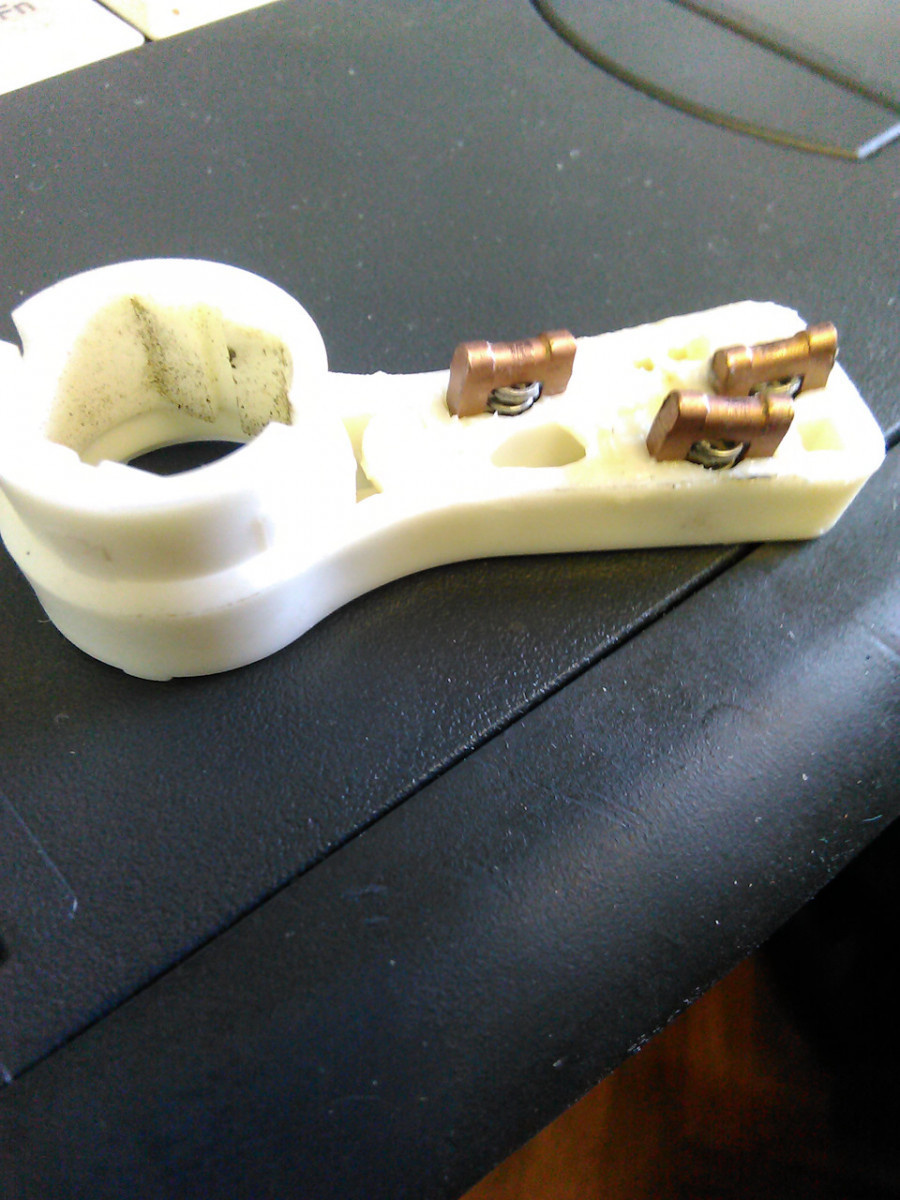

Полноразмерные Контакты подпружинены, держатся только на смазке Стартер нужно снимать, пришлось доставать транспортировочные шлейфы из багажников Пиканто и Орландо, снимать с них поли шлейфы, как снять стартер на Киа Пиканто и вкрутить его в бампера.

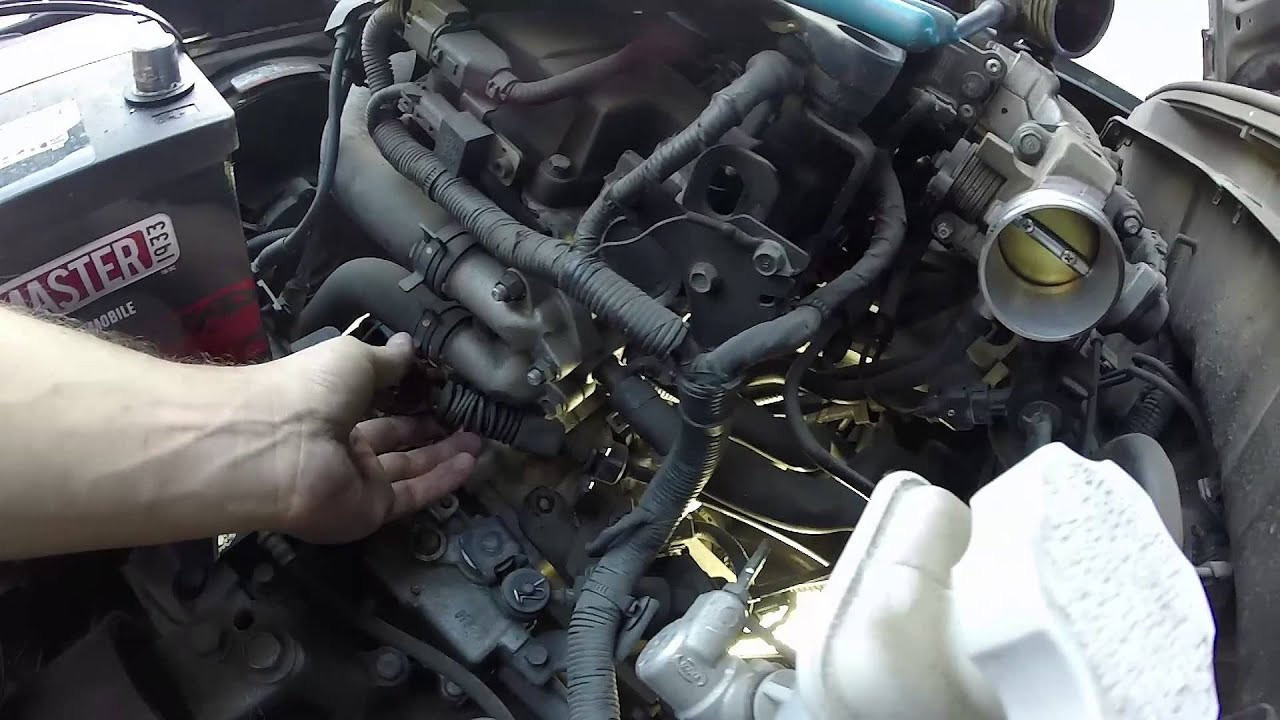

Где стартер в Киа Пиканто
И снять стартер снизу. Теперь откручиваем болт втягивающего реле, чтобы снять клемму, которая идет на стартер.
Здесь нужно быть очень осторожным, так как болт, удерживающий хомут, медный и откручивать гайку нужно аккуратно. Он у меня закис, и я его «удачно скрутил» и сломал вместе с вилкой. Затем мне пришлось приварить хомут к шпильке во время сборки. Теперь откручиваем два винта втягивающего реле и два длинных стартера и разбираем эту конструкцию.
Отверстие необходимо для снятия стартера. И ключи: И крестовая отвертка.
Если я что-то забыл, извините. Итак, идем в гараж.
Переодеваемся и начинаем сверху. Обязательно снимите клеммы аккумулятора, лучше сразу, чтобы не забыть об этом потом.
Снимаем крышку воздушного фильтра, ослабляем хомут на форсунке и снимаем крышку вместе с гофрой и фильтрующим элементом. Открутите три винта и снимите корпус воздушного фильтра.
Kia picanto проблемы со стартером/реле «на горячую»
К тому же такой ключ на 14 с таким удлинителем очень пригодится. Основные симптомы неисправности стартера Киа Пиканто следующие: Проблемы с запуском двигателя Проблемы с отключением стартера Шумы при запуске двигателя.

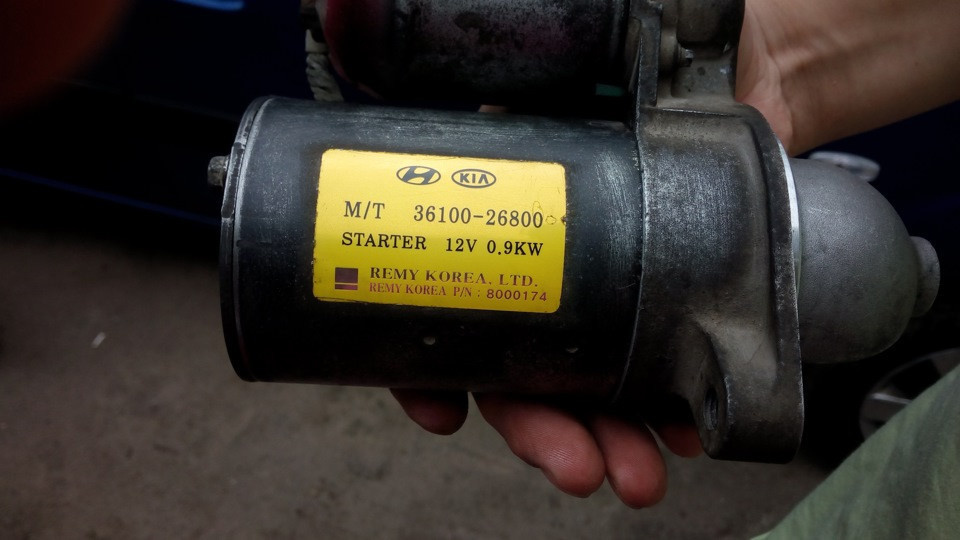

Стартер Kia Picanto — это мощный двигатель переменного тока, необходимый для запуска вашего автомобиля. Конечно, требует периодического обслуживания, очистки от загрязнений, контроля опор в двигателе. Если вы решили отремонтировать стартер в нашем автосервисе в Москве, специалисты обязательно установят причину поломки стартера.
В обязательном порядке проверяются крепления, состояние концевых наконечников загрузочного устройства и многое другое. При рассмотрении автомобилей Kia Picanto, например, причиной неисправности стартера может быть неисправность втягивающего реле.
KIA Picanto Голубая малышка › Бортжурнал › Как я искал причину НЕЗАПУСКА
Несколько раз за последний месяц «Малютка» отказывалась заводиться с первого раза. Показал жене «мастер-класс»: перевел АКПП в N, она включилась. Потом и так перестало с 1…5 раза.

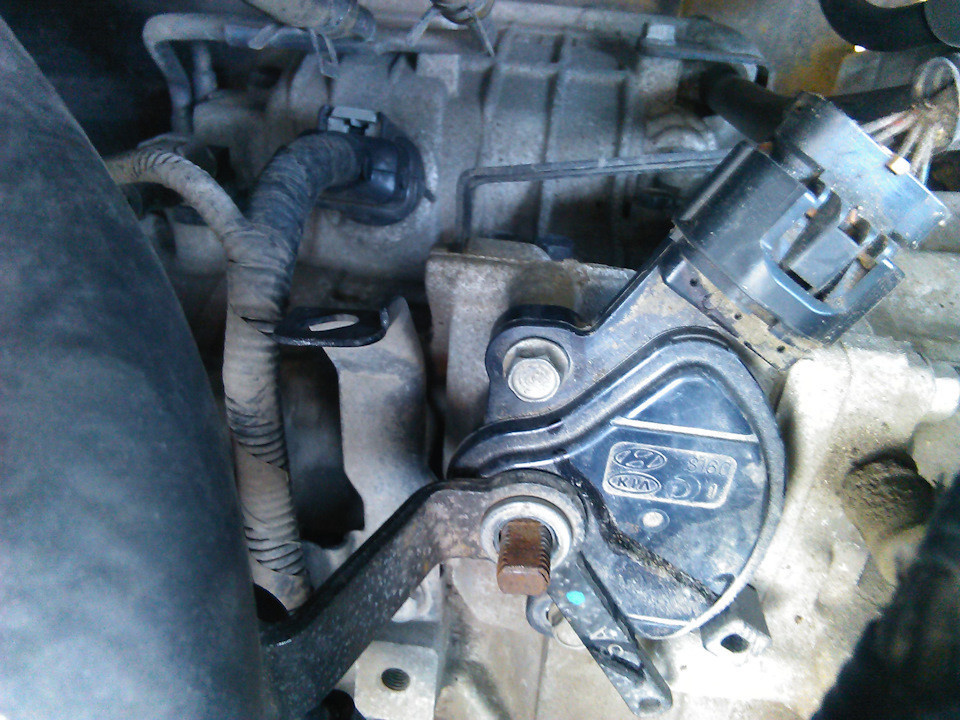

Однажды пришлось приехать и немного подрегулировать крепление датчика положения АКПП на коробке, вроде помогло, но прошла неделя и вуаля, афера закончилась. Ни с пятого, ни с десятого, ни холода, ни жары не заводилось.
Покурив интернет и вспомнив свои подобные приключения каких-то 20 лет назад, решил снять датчик.
Снял, разобрал, почистил, вернее прикинулся, там все нормально.
Поставил на место, а она щелкнула и тишина.. повернула на место, опять тоже самое.
Звук свидетельствовал о срабатывании втягивающего реле стартера и готовности.
Потом я понял, что раньше я так щелкал, просто я не слышал этого звука из кабины, а значит, виноват не предыдущий открученный переключатель, а был риск сломать его при разборке, т.к можно отделить и контакты на бегунке легко потерять.

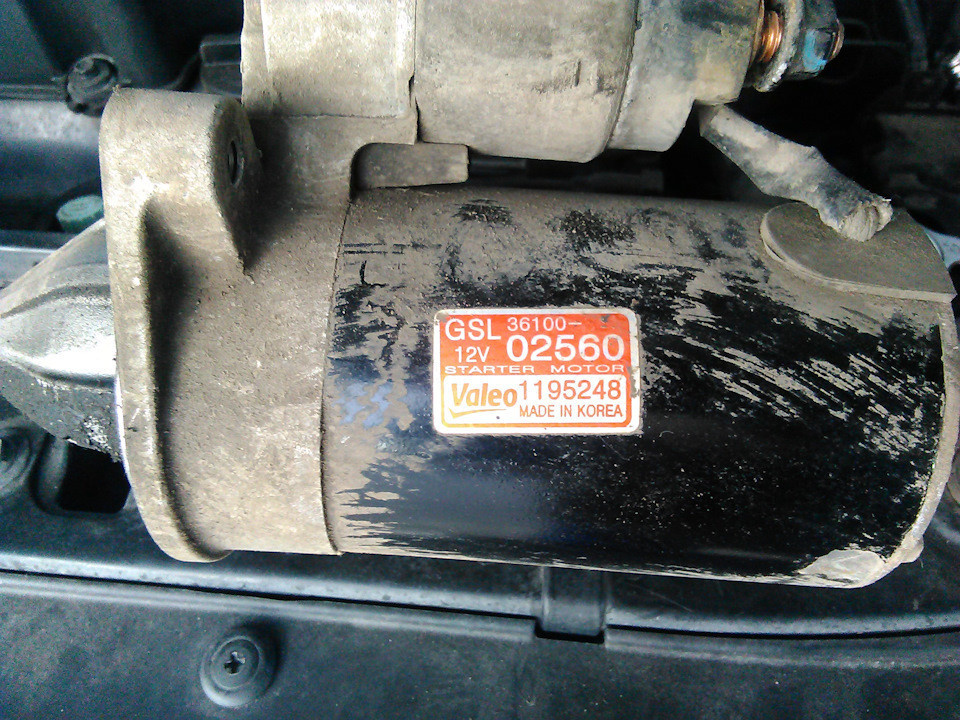

Нужно снимать стартер, пришлось транспортировочные петли вынимать из багажников Пиканто и Орландо, снимать с них целлофановые пакеты и вкручивать в бампера. Заодно узнал, что петля Орланда имеет резьбу слева (для чего?). Ну, это мне подсказал друг, которого я попросил сесть на Пиканто, потому что моя жена сказала, что никогда не будет кататься на «веревке.

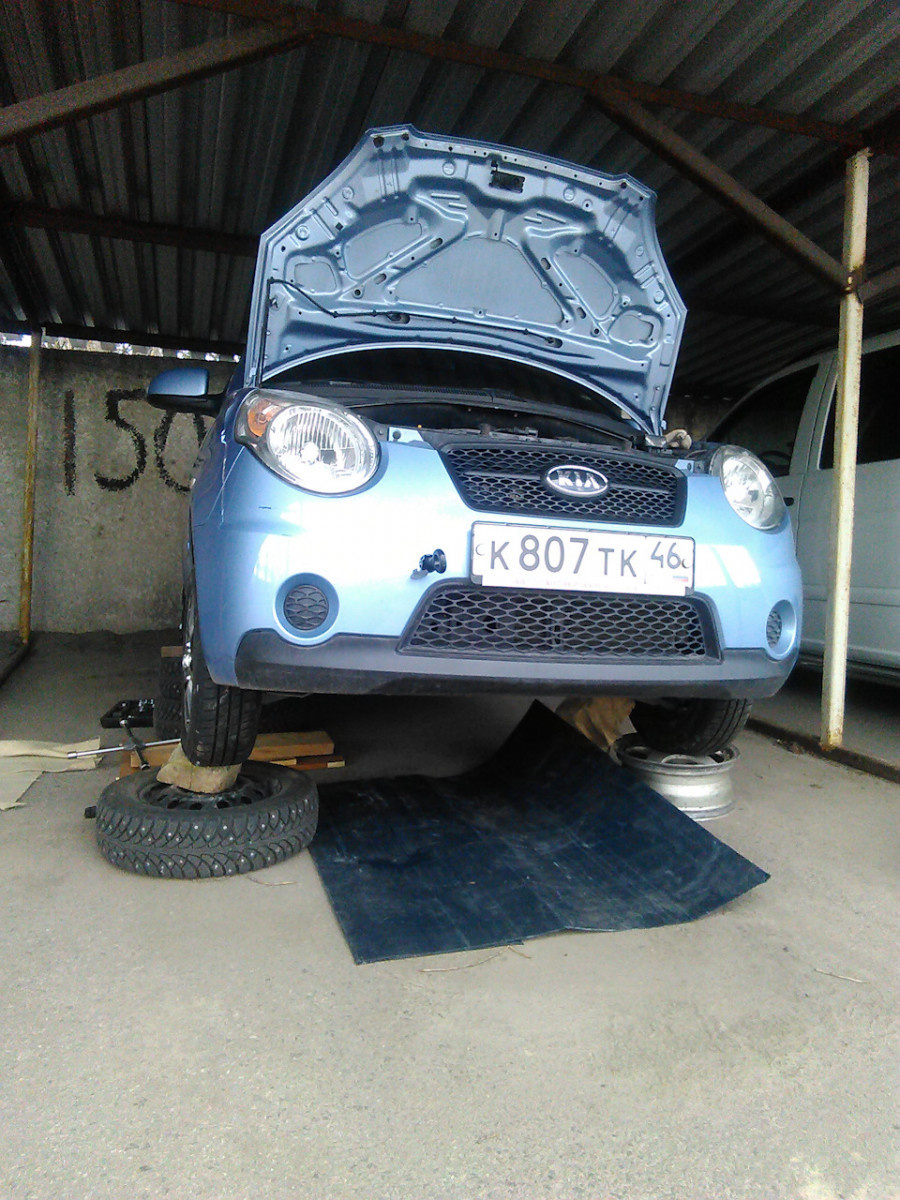

Добрались до стоянки, а так как в гараже такой бардак, что даже Пикантос не помещается на яме, то пришлось организовать «яму» на стоянке.
В итоге очень интересные совпадения: (защита, болт снизу, клеммы снизу, второй болт сверху) снял стартер, посмотрел его номер,
обнаружил, что СКОКО стоит, решил разобрать.
Отнес в гараж, подкинул провода на второй аккумулятор, а он гудит, из рук чуть ли не выскакивает… Ну а если бы снял, разобрал, посмотрел на щетки, снял втягивающее . Собрал, и опять чуть из рук не выпрыгивает.
Залез обратно под Пиканту, успел осмотреть зубья маховика — все нормально. Мы должны расставить все по своим местам.
Перед сборкой прошелся наждачной бумагой по всем клеммам, собрал (уже гораздо быстрее, чем я снимал) Чик и пол-оборота, Пикантос решил меня порадовать звуком двигателя, который не ездил 2 дня.
Даже не знаю, кто был счастливее, я или моя жена…
Вот и все.
Электричество во многом является наукой о контактах. Они есть, хорошо, но если нет, то нужно их сначала поискать, а уж потом лезть. Иначе кроме ненужной работы можно повредить работающие механизмы;)
Система запуска Kia Picanto с 2011 года
3. Система запуска
Проверка технического состояния автомобиля
Устранение неполадок цепи запуска
Аккумулятор должен быть в хорошем состоянии и полностью заряжен.
1. Отсоедините разъемы форсунок (А).
Модификация с бензиновым двигателем 1,0 л
Модификация с бензиновым двигателем 1,2 л
2. Установите рычаг переключения передач в положение «N» или «P» (автоматическая коробка передач) или нажмите педаль сцепления (механическая коробка передач), затем поверните ключ зажигания в положение START.
Если стартер начинает вращать коленчатый вал двигателя, система запуска работает. Если поворота нет, переходите к следующему шагу.
Если ведущая шестерня стартера не выходит из зацепления с зубчатым венцом маховика при отпускании ключа зажигания, выполните следующие проверки для определения причины.
1) Неисправность якоря электромагнита и переключателя.
2) Грязная ведущая шестерня или повреждена муфта свободного хода.
3. Проверьте состояние батареи. Проверьте электрические соединения аккумуляторной батареи, отрицательный кабель аккумуляторной батареи к массе кузова, кабели заземления двигателя к кузову и стартер на предмет ослабления и коррозии. Попробуйте снова запустить двигатель.
Если стартер нормально проворачивает двигатель, подтяжка ослабленных соединений устраняет проблему. Теперь загрузочная система работает.
Если он по-прежнему не вращается, перейдите к следующему шагу.
4. Отсоедините разъем от выхода «S» электромагнита. Соедините клеммы «В» и «S» электромагнита перемычкой.
Если стартер проворачивает двигатель, переходите к следующему шагу.
Если запуск по-прежнему не происходит, снимите стартер и замените или отремонтируйте его.
5. Для обнаружения обрыва цепи выполните следующие проверки в указанном порядке.
1) Проверьте проводку и разъемы между блоком предохранителей/реле, расположенным под приборной панелью со стороны водителя, и выключателем зажигания, а также между блоком предохранителей/реле и стартером.
2) Проверить замок зажигания.
3) Проверьте разъем переключателя диапазонов движения или разъем переключателя блокировки зажигания.
4) Проверить реле стартера.
Проверка тягового реле стартера
1. Отсоедините провод возбуждения от клеммы «M» электромагнитного переключателя.
2. Подсоедините аккумулятор, как показано на рисунке. Если ведущая шестерня стартера выдвигается, система исправна. Во избежание повреждения стартера не оставляйте аккумулятор подключенным более чем на 10 секунд.
3. Отсоедините аккумулятор от клеммы «М». Если шестерня не возвращается, удерживающая катушка работает нормально. Во избежание повреждения стартера не оставляйте аккумулятор подключенным более чем на 10 секунд.
4. Аккумулятор так же отсоединяем от тела. Если ведущая шестерня возвращается немедленно, она работает нормально. Во избежание повреждения стартера не оставляйте аккумулятор подключенным более чем на 10 секунд.
Проверка на холостом ходу
1. Установить стартер. Соберите электрическую цепь, как показано на рисунке.
2. Подключить амперметр (со шкалой 150 ампер) и угольный переменный резистор, как показано на схеме.
3. Подключить вольтметр (с диапазоном шкалы 15 В) параллельно стартеру.
4. Выключите угольный реостат.
5. Подсоедините кабель аккумулятора от отрицательного вывода аккумулятора к корпусу стартера.
6. Регулируйте переменный резистор так, чтобы напряжение батареи, показанное на вольтметре, составляло 11,5 В.
7. С помощью реостата довести напряжение на пускателе до 11 В. Считать показания амперметра. Убедитесь, что ток соответствует номинальному, а якорь стартера вращается свободно, без рывков и заеданий.
Смотрите также: сальники мкпп фиат
| Должности | Текущий | Частота вращения | |
| 1,0 л | Нет ISG | максимум. 70А | 2500 об/мин, мин. |
| С ISG | максимум. 70А | Не менее 3000 об/мин | |
| 1,25 литра | Нет ISG | максимум. 70А | 2500 об/мин, мин. |
| С ISG | максимум. 70А | Не менее 3000 об/мин |
Снятие и установка стартера
Модификация с бензиновым двигателем 1,0 л
1. Снимите кабель с отрицательной клеммы аккумуляторной батареи.
Без датчика батареи: 7,8
2. Отсоедините воздухопровод и снимите воздушный фильтр.
3. Снимите нижнюю крышку.
4. Отсоедините соединительный кабель (А) от клеммы «В» соленоида, затем разъем (В) от клеммы «S».
5. Ослабьте 2 болта крепления стартера и снимите стартер.
Крутящий момент: 42,2
6. Установка производится в обратном порядке.
Модификация с бензиновым двигателем 1,2 л
1. Отсоедините кабели аккумулятора. Сначала отсоедините отрицательный кабель.
(-) выход (без датчика батареи): 7,8
(-) выход (с датчиком батареи): 4,0
2. Извлеките аккумулятор и поддон для аккумулятора.
3. Отсоедините воздухопровод и снимите воздушный фильтр.
4. Снимите нижнюю крышку.
5. Отсоедините соединительный кабель (А) от клеммы «В» соленоида, затем разъем (В) от клеммы «S».
6. Ослабьте 2 болта крепления стартера и снимите стартер.
Крутящий момент: 42,2
7. Установка производится в обратном порядке.
Снятие и установка стартера
1. Отсоедините клемму «М» (А) от узла магнитного переключателя.
2. Открутите два винта (A), затем отсоедините узел магнитного переключателя (B.
3. Снимите стяжные болты, затем снимите узел щеткодержателя (A), корпус (B) и якорь (C).
4. Снимите уплотнение рычага (A) и пластину рычага (B).
5. Снимите защитный кожух (А) и уплотнение (В).
6. Отсоедините планетарную передачу (А).
7. Отсоедините узел планетарного вала (А) и рычаг (В).
8. Нажмите на стопор (A) втулкой (B).
9. Снимите стопорное кольцо (А) специальными плоскогубцами (В).
10. Снимите стопор (A), муфту свободного хода (B), внутреннюю шестерню (C) и вал солнечной шестерни (D.
С помощью подходящего съемника (А) наденьте стопор свободного хода (С) на стопорное кольцо (В).
11. Сборка производится в обратном порядке.
Проверка технического состояния стартера
Осмотр и испытание якоря
2. Снимите стартер, как показано в начале этой процедуры.
3. Осмотрите якорь на предмет износа и повреждений из-за контакта с постоянными магнитами. Замените якорь, если обнаружены признаки износа или повреждения.
4. Осмотрите поверхность коллектора (A). Если поверхность загрязнена или обожжена, отшлифуйте ее наждачной бумагой или машинкой до размера, указанного ниже, или отшлифуйте наждачной бумагой № 500 или № 600 (В.
5. Проверьте диаметр коллектора. Если диаметр меньше предела ремонтопригодности, замените анкер.
Стандартный (новый): 33,0 мм.
Предел ремонтопригодности: 32,4 мм.
6. Измерьте биение коллектора (A).
1) Если биение коллектора находится в пределах рабочего предела, проверьте наличие угольной пыли и латунной стружки между пластинами.
2) Если биение коллектора выходит за пределы ремонтопригодности, замените арматуру.
Стандарт (новый): макс. 0,02 мм
Предел ремонтопригодности: 0,05 мм.
7. Проверьте глубину залегания миканита (A). Если миканит слишком высокий (B), обрежьте его до нужной глубины ножовкой. Разрежьте весь миканит (С) между сегментами коллектора. Выемка (D) не должна быть слишком маленькой, слишком узкой или V-образной.
Глубина миканита в коллекторе:
Стандарт (новый): 0,5 мм.
8. Проверьте проводимость между пластинами коллектора. Если между пластинами есть разрыв цепи, замените якорь.
9. С помощью омметра проверьте целостность цепи между коллектором (А) и сердечником катушки якоря (В), а также между коллектором и валом якоря (С). При наличии электропроводности замените якорь.
Проверка технического состояния щеток стартера
Изношенные и замасленные щетки подлежат замене.
Чтобы установить новые щетки, поместите наждачную бумагу с зернистостью 500 или 600 между коллектором и каждой щеткой зернистостью вверх и аккуратно поверните якорь. Контактная поверхность щеток будет отшлифована до контура коллектора.
Проверка щеткодержателей стартера
Проверьте целостность цепи между (+) щеткодержателем (A) и (-) пластиной (B). При наличии непрерывности замените узел щеткодержателя.
Используйте трубку (C) подходящего размера, чтобы щетки не выпадали из держателя.
Проверка технического состояния обгонной муфты
1. Переместите муфту свободного хода вдоль оси.
Если сцепление не работает плавно, замените его.
2. Попробуйте повернуть муфту свободного хода в обоих направлениях.
Вращается в одном направлении, а блокируется в другом? Если сцепление не блокируется в одном направлении или блокируется в обоих направлениях, замените его.
3. Если ведущая шестерня изношена или повреждена, замените муфту свободного хода (шестерня недоступна как отдельная деталь)
Если зубья ведущей шестерни стартера повреждены, проверьте состояние маховика и зубчатого венца гидротрансформатора.
Очистка деталей стартера
1. Не погружайте детали в чистящий раствор. Погружение узла статора и/или якоря может привести к повреждению изоляции. Эти детали можно протирать только тканью.
2. Не погружайте привод в очищающий растворитель. Обгонная муфта смазывается на заводе. Растворитель его вымоет.
3. Блок можно чистить щеткой, смоченной в чистящем растворе, после чего блок следует вытереть насухо.
Фонтан
Расположение компонентов Kia Picanto с 2011 года
23. Расположение компонентов
В скобках указано количество контактов разъема и цвет проводов, например, (6-черный): разъем шестиконтактный, провода черные.
Расположение компонентов (1) CL-1
1. Интерфейсный модуль, левая сторона EKG54 (G3LA/G4LA/F3LA) EKB54 (B3LA) Датчик скорости левого переднего колеса (2 черных) GKG04 (G3LA/G4LA/F3LA) GKB04 (B3LA) GKG03 (G3LA/G4LA/F3LA) GKB03 (B3LA) EKG43 (G3LA/G4LA/F3LA) EKB43 (B3LA) Левая передняя противотуманная фара (2-черная)
2. Интерфейсный модуль левый EKG30 (G3LA/G4LA/F3LA) EKB30 (B3LA) Левый фонарь ДХО (2-сер)
3. Средняя часть интерфейсного модуля EKG101 (G3LA/G4LA/F3LA) EKB101 (B3LA) Датчик комнатной температуры (2-черный) EKG50 (G3LA/G4LA/F3LA) EKB50 (B3LA) Звуковой сигнал (2-черный)
4. Интерфейсный модуль правой стороны EKG53 (G3LA/G4LA/F3LA) EKB53 (B3LA) Правая передняя противотуманная фара (2 черных) EKG34 (G3LA/G4LA/F3LA) EKB34 (B3LA) Датчик скорости вращения правого переднего колеса (2 черных) черный)
5. Интерфейсный модуль правой стороны EKG31 (G3LA/G4LA/F3LA) EKB31 (B3LA) ДХО правого фонаря (2-серия)
6. Интерфейсный модуль правой стороны EKG67 (G3LA/G4LA/F3LA) EKB67 (B3LA) Насос омывателя ветрового стекла (2 черных) EKG114 (G3LA/G4LA/F3LA) EKB114 (B3LA) Насос омывателя заднего стекла
Расположение компонентов (2) CL-2
7. Левый передний моторный отсек EKG47 (G3LA/G4LA/F3LA) EKB47 (B3LA) Многофункциональный диагностический разъем (6-черный)
8. Передний левый моторный отсек EKG42 (G3LA/G4LA/F3LA) EKB42 (B3LA) Двигатель вентилятора охлаждения (2 черных) EB11 (4 черных)
9. Передняя часть моторного отсека EKG51 (G3LA/G4LA/F3LA) EKB51 (B3LA) Кнопка открывания капота (2 черных)
10. Правый передний моторный отсек EKG29 (G3LA/G4LA/F3LA) EKB29 (B3LA) Датчик давления кондиционера (3 черных) EKG60 (G3LA/G4LA/F3LA) EKB60 (B3LA) Двойной датчик давления (2 черных)
11. Левая сторона моторного отсека EKG26 (G3LA/G4LA/F3LA) EKB26 (B3LA) Левая фара (6 черных) EKG111 (G3LA/G4LA/F3LA) EKB111 (B3LA) Левая фара (проекционного типа) (10 черных) EKG32 (G3LA/ G4LA/F3LA) EKB32 (B3LA) Привод корректора левой фары (3-черный)
12. Левая сторона моторного отсека E/R-EKGB (фары без выступа) (G3LA/G4LA/F3LA) E/R-EKGPB (фары с выступом) (G3LA/G4LA/F3LA) E/R-EKBB (фары без выступа)) (B3LA) E/R-EKBPB (проекционные фары) (B3LA) (20-белый) E/R-EKGA (непроекционные фары) (G3LA/G4LA/F3LA) E/R-EKGPA (проекционные фары) проекционные) (G3LA/G4LA/ F3LA) E/R-EKBA (непроекционные фары) (B3LA) E/R-EKBPA (проекционные фары) (B3LA) (20-белых)
Расположение компонентов (3) CL-3
13. G3LA/G4LA/F3LA моторный отсек слева сзади, механическая коробка передач EKG-K ECM (94-черный)
14. Моторный отсек, левый задний G3LA/G4LA/F3LA Автоматическая коробка передач EKG-K ECM (94-черный) GKG06 EKG-A TCM (60-черный) GKG01 GKG02
15. Моторный отсек слева сзади B3LA GKB06
16. Моторный отсек сзади слева EKG59 (G3LA/G4LA/F3LA) EKB59 (B3LA) Датчик давления усилителя тормозов (3-серия) EKG40 (G3LA/G4LA/F3LA) EKB40 (B3LA) Блок управления ESP (38- черный) EKG41 (G3LA) /G4LA/F3LA) EKB41 (B3LA) Блок управления ABS (38-черный)
17. Левый задний моторный отсек EKG45 (G3LA/G4LA/F3LA) EKB45 (B3LA) Датчик уровня тормозной жидкости (2-черный)
18. Правая сторона моторного отсека EKG27 (G3LA/G4LA/F3LA) EKB27 (B3LA) Правая фара (6-черный) EKG33 (G3LA/G4LA/F3LA) EKB33 (B3LA) Привод корректора угла наклона правой фары (3-черный) EKG112 (G3LA/G4LA/F3LA) EKB112 (B3LA) Правая фара (проекционного типа) (10-черный)
Расположение компонентов (4) CL-4
19. Правая сторона моторного отсека GKG05 (G3LA/G4LA/F3LA) GKB05 (B3LA) EKG46 (G3LA/G4LA/F3LA) EKB46 (B3LA) Сирена сигнализации (3-черные)
20. Правая задняя часть моторного отсека B3LA EKB115 Датчик давления топлива (3-сер) GKB02 GKB01 EKB116 Датчик температуры газа и кран отсечки №1 (4-черный)
21. Моторный отсек правый задний Б3ЛА ЭКБ-К ПКМ (94-черный) ЭКБ-А ПКМ (60-черный)
22. Правая задняя часть моторного отсека G3LA/F3LA EKG56 Двигатель погружного насоса (2-черный)
23. Задний левый моторный отсек EKG07 (G3LA/G4LA/F3LA) EKB07 (B3LA) Электродвигатель стеклоочистителя (5-черный) EKG03 (G3LA/G4LA/F3LA) EKB03 (B3LA) Датчик аккумуляторной батареи (2-черный)
См. Также: Статья об антифризе Green Shell
24. Передняя левая колесная арка EKG104 (G3LA/G4LA/F3LA) EKB104 (B3LA) Внешний зуммер (2-черный) EKG55 (G3LA/G4LA/F3LA) EKB55 (B3LA) Левый повторитель указателя поворота (2-серый)
Расположение компонентов (5) CL-5
25. Подкрылок правый передний EKG65 (G3LA/G4LA/F3LA) EKB65 (B3LA) Правый боковой повторитель поворотников (2-сер)
26. Передний правый двигатель G3LA/F3LA EKG06-1 (без AMS) (2-серия) EKG06-2 (с AMS) (3-серия) Генератор (2-серия) E03 Генератор EKG23 Датчик детонации (2-черный) EKG05 — 1 Клапан управления смазкой №1 (впускной) (2-черный)
27. Верхняя часть двигателя G3LA/F3LA EKG24-1 Топливная форсунка №1 (2-серия) EKG24-3 Топливная форсунка №3 (2-серия) EKG24-2 Топливная форсунка №2 (2-серия)
28. Верхняя часть двигателя G3LA/F3LA EKG18-1 Катушка зажигания №1 (2 черные) EKG18-2 Катушка зажигания №2 (2 черные) EKG18-3 Катушка зажигания №3 (2 черные)
29. Правый мотор G3LA/F3LA EKG16-1 Верхний кислородный датчик (4 черных) EKG57 (F3LA) Электромагнитный клапан погружного насоса (2 черных) GKG08 EKG19 Конденсатор (1 черный) EKG14 (2 черных) EKG17 (без ISG)) (3 -черный) Датчик положения коленвала
30. Правая задняя часть двигателя G3LA EKG05-2 Клапан управления смазкой № 2 (выпуск) (2 черных)
Расположение компонентов (6) CL-6
31. Правая передняя часть двигателя B3LA EKB23 Датчик детонации (2-черный) EKB06 Генератор (3-серия) E03 Генератор EKB05-1 Клапан управления смазкой №1 (впускной) (2-черный)
32. Правая сторона двигателя B3LA EKB16-1 Верхний кислородный датчик EKB19 Конденсатор (1 черный) EKB14-1 (без ISG) (2 черных) EKB14-2 (с ISG) (3 черных) Датчик положения коленчатого вала GKB08
33. Верхняя часть двигателя B3LA EKB24-L1 Топливная форсунка № 1 (LPI) (2 черных) EKB24-L3 Топливная форсунка № 3 (LPI) (2 черных) EKB49 Электромагнитный клапан регулируемого впуска (2 черных) EKB24-L2 Форсунка топливной форсунки Нет .2 (ЛПИ) (2-черный)
34. Верхняя часть двигателя B3LA EKB24-G3 Топливная форсунка №3 (GSL) (2-серия) EKB24-G2 Топливная форсунка №2 (GSL) (2-серия) EKB24-G1 Топливная форсунка №1 (GSL) (2-be)
35. Верхняя часть двигателя B3LA EKB18-1 Катушка зажигания №1 (2 черные) EKB18-2 Катушка зажигания №2 (2 черные) EKB18-3 Катушка зажигания №3 (2 черные)
36. Передний левый двигатель EKG22 (G3LA/F3LA) EKB22 (B3LA) Двигатель ETC и датчик положения дроссельной заслонки (черный 6) EKG25 (G3LA/F3LA) EKB25 (B3LA) Датчик абсолютного давления во впускном коллекторе (черный 4)
Расположение компонентов (7) CL-7
37. Верхняя часть двигателя EKG13-2 (G3LA/F3LA) EKB13-2 (B3LA) Датчик положения выпускного распределительного вала №2 (3-черный) EKG16-2 (G3LA/F3LA) EKB16-2 (B3LA) Нижний кислородный датчик (4-серия)
38. Левая сторона двигателя EKG13-1 (G3LA/F3LA) EKB13-1 (B3LA) Датчик положения впускного распределительного вала №1 (3 черных) EKG21 (G3LA/F3LA) EKB21 (B3LA) Продувка адсорбера впускного электромагнитного клапана (2-черный) EKG11 (G3LA/F3LA) EKB11 (B3LA) Датчик температуры охлаждающей жидкости (3-черный)
39. Задний правый двигатель B3LA EKB05-2 Клапан управления смазкой № 2 (выпускной) (2 черных)
40. Правая передняя часть двигателя G4LA EKG05-1 Клапан управления смазкой №1 (впускной) (2 черных) EKG06-1 (без AMS) (2 черных) EKG06-2 (с AMS) (2 черных) Генератор
41. Передний двигатель G4LA E03 Генератор EKG23 Датчик детонации (2-черный)
42. Передний левый двигатель G4LA EKG25 Датчик абсолютного давления во впускном коллекторе (черный 4) EKG22 Датчик положения двигателя и дроссельной заслонки ETC (черный 6)
Расположение компонентов (8) CL-8
43. Левая сторона двигателя G4LA, без ISG EKG20-1 Датчик положения распредвала №1 (3-черный) EKG11 Датчик температуры охлаждающей жидкости (3-черный)
44. Двигатель G4LA, левый задний, не ISG EKG20-2 Датчик положения распределительного вала № 2 (3-черный) EKG16-1 Верхний кислородный датчик (4-черный) EKG16-2 Нижний кислородный датчик (4-черный) сер) EKG21 Соленоид продувки клапан абсорбера (2 черных) EKG48 Катушка зажигания (3 черных)
45. Верхняя часть двигателя G4LA, с ISG EKG35-3 Катушка зажигания №3 (2 черные) EKG35-4 Катушка зажигания №4 (2 черные) EKG35-2 Катушка зажигания №2 (2 черные) черная) EKG35-1 Катушка зажигания Нет .1 (2-черный)
46. Левая сторона двигателя G4LA, с ISG EKG20-1 Датчик положения распредвала №1 (3-черный) EKG19 Конденсатор (1-черный) EKG11 Датчик температуры охлаждающей жидкости (3-черный)
47. Двигатель G4LA, левый, задний, с ISG EKG20-1 Датчик положения распределительного вала №1 (3-черный) EKG16-2 Нижний датчик кислорода (4-серия) EKG21 Электромагнитный клапан продувки адсорбера (2-черный) EKG16-1 Верхний датчик кислорода (4-черный)
48. Верхняя часть двигателя G4LA EKG38-2 Топливная форсунка №2 (2-серия) EKG38-3 Топливная форсунка №3 (2-серия) EKG38-4 Топливная форсунка №4 (2-серия) EKG38-1 Топливная форсунка №1 (2-серия) -быть)
Расположение компонентов (9) CL-9
49. Правая задняя часть двигателя G4LA EKG05-2 Клапан управления смазкой №2 (выпускной) (2-черн)
50. G4LA EKG14 (без ISG) EKG17 (с ISG) Передняя коробка передач (3-черный) Датчик положения коленчатого вала
51. Передняя часть двигателя EKG28-2 (G3LA/G4LA/F3LA) EKB28-2 (B3LA) Электронный компрессор кондиционера (с ECV) (3-сер) EKG15 (G3LA/G4LA/F3LA) EKB15 (B3LA) Датчик давления масла (1 -чернить)
52. Передний двигатель Non-ECV EKG28-1 (G3LA/G4LA/F3LA) EKB28-1 (B3LA) Компрессор кондиционера (3-серия)
53. Передняя часть двигателя E02 Соленоид стартера (1-черный) E01 Стартер
54. Верхняя часть коробки передач АКПП EKG01 (G3LA/G4LA/F3LA) EKB01 (B3LA) Переключатель диапазонов АКПП (10-черный) EKG02-A (G3LA) EKB02-A (B3LA) Генератор импульсов «А» (3 -сер) EKG04 (G3LA/G4LA/F3LA) EKB04 (B3LA) Электромагнитный клапан АКПП (10-черный)
Расположение компонентов (10) CL-10
55. Верхняя часть коробки передач АКПП ЭКГ02-Б (Г3ЛА) ЭКБ02-Б (Б3ЛА) Генератор импульсов «А» (3-черный)
56. MCP E04 Передний датчик нейтрального положения коробки передач (2-черный)
57. Механическая коробка передач верхняя EKG72 (G3LA/G4LA/F3LA) EKB72 (B3LA) Датчик скорости автомобиля (3-черный) EKG37 (G3LA/G4LA/F3LA) EKB37 (B3LA) Выключатель света заднего хода (2- черный)
58. Передняя левая стойка MR11 (18-белый)
59. Верхняя левая/правая приборная панель M48 (левая) M49 (правая) Передний динамик (2-белых)
60. Приборная панель M01 с левой стороны приборной панели (40 бел)
Расположение компонентов (11) CL-11
61. Левая сторона приборной панели
62. Нижняя левая плата MF11 (32-белый) Диагностический разъем M10 (16-черный) EKG77 (F3LA) Диагностический разъем (16-черный) MF11 (32-белый)
63. Панель приборов левая сторона JM01 Разъем (20-черный) I/PE (54-белый) I/PD (2-черный) I/PF (42-белый) EM21 (22-белый)
64. Приборная панель, левая сторона M54 Модуль коленной подушки безопасности водителя (2-желтый)
65. Панель приборов задняя левая И/ПА (21-белый) И/ПК (28-белый) И/ПБ (54-белый)
66. Панель приборов верхняя левая М09 Блок иммобилайзера (10-сер) М51 Выключатель сигнализации и поворотников (10-бел)
Расположение компонентов (12) CL-12
67. Приборная панель вверху слева M25 Выключатель сигнализации и поворотников (3-черный)
68. Вверху слева от приборной панели GM01 GM03 M31 Сирена GM04 GM02
69. Рулевая колонка M15 Обогреватель рулевого колеса (2-красный) M29 Модуль подушки безопасности водителя (4-желтый) M02-R Многофункциональный переключатель (ДУ) (12-белый)
70. Рулевая колонка M47 Датчик угла поворота руля (4-желтый) M02-WE (Европа) M02-W Многофункциональный переключатель на рулевой колонке (стеклоочиститель) (14-белый) M02-LA (Автоподсветка) M02-L (Освещение) Многофункциональная рулевая колонка переключатель переключатель (14-бел)
71. Рулевая колонка Без системы «умный ключ» М05 Датчик открытия двери (6-белый) М17 Замок зажигания (6-белый)
72. Рулевая колонка М45 Блокиратор рулевой колонки (6-белый)
Расположение компонентов (13) CL-13
73. Рулевая колонка EKG71 (G3LA/G4LA/F3LA) EKB71 (B3LA) Блок управления EPS (2-черный) M24 Блок управления EPS (8-сер)
74. Центральная часть приборной панели M46-A Блок реле PDM (10-белый) M46-B Блок реле PDM (2-белый)
75. Центральная часть приборной панели Модификация с системой «Умный ключ» М37 Кнопка запуска/остановки двигателя (12-черная)
76. Центральная задняя часть панели приборов M52 Прерыватель ремня безопасности (8-белый) M50-A TACM (16-белый) M50-B TACM (20-черный)
77. Панель приборов средняя задняя М04-А ВСМ (24-белая) М04-В ВСМ (20-черная) М04-С ВСМ (24-сер)
78. Панель приборов задняя центральная Модификация авто климат-контроля M42 Выбор режима привода заслонки (7-черный)
Расположение компонентов (14) CL-14
79. Верхняя центральная часть приборной панели М27 Фотодатчик (8-белый)
80. Центральная часть приборной панели M11-B Аудиоплеер (24 белых) M18 Выключатель сигнализации (10 белых) M11-A Аудиоплеер (18 белых)
81. Центральная часть приборной панели Модификация ручного кондиционера M06 (32-желтый) M07 (16-черный) Панель управления кондиционером M08 Переключатель скорости нагнетателя (4-белый)
82. Центральная часть панели приборов Модификация с кондиционером с автоматическим управлением М33-В Пульт управления кондиционером (22 белый) М33-А Пульт управления кондиционером (26 белый)
83. Центральная часть панели приборов Разъем JM02 (8-белый)
84. Центр приборной панели M55 (с ISG) DC-DC преобразователь (11 бел) M56 Таймер выключения обогрева заднего стекла (10 бел)
Расположение компонентов (15) CL-15
85. Нижняя центральная часть панели приборов M39 (Версия с автоматическим климат-контролем) M40 (Версия с ручным климат-контролем) (с ISG) Датчик испарителя (2 белых) M44 (Версия с ручным климат-контролем) (без ISG) Термостат (3W) M14 (версия с ручным кондиционером) Резистор вентилятора (4 Вт) M41 (версия с автоматическим кондиционером) FET (4 Вт) M43 (версия с автоматическим кондиционером) Привод заслонки регулирования температуры (7-белый)
86. Панель приборов задняя правая Модификация с автоматическим управлением кондиционера М26 Привод заслонки воздухозаборника (7-бел)
87. Верхняя правая часть приборной панели M30 Модуль подушки безопасности переднего пассажира (2-зеленый)
88. Панель приборов нижняя правая M16 Supercharger Engine (2-белый)
89. Панель приборов правая сторона М32-В Блок управления системой электронного ключа (16 белых) М32-С Блок управления системой электронного ключа (22 белых)
90. Дверь пассажира FD21 (39-черный) M53 Выключатель отключения PAB (4-желтый)
Расположение компонентов (16) CL-16
91. Под правой передней стойкой GF04 Передняя пассажирская дверь
92. Приборная панель левая сторона GKG07 (G3LA/G4LA/F3LA) GKB07 (B3LA) Z01-K (G3LA/G4LA/F3LA) Z01-L (B3LA) Диод (2 черных) GF03 EF11 (18 жил)
93. Панель приборов задняя левая MF21 (24-белая) EM14 (16-белая) EM11 (21-белая)
94. Панель приборов задняя левая для механической коробки передач EKG36 (G3LA/G4LA/F3LA) EKB36 (B3LA) Датчик педали сцепления (2-черный) EKG08 (G3LA/G4LA/F3LA) EKB08 (B3LA) Замок зажигания включен
95. Панель приборов, задний левый EKG44 (G3LA/G4LA/F3LA) EKB44 (B3LA) Датчик положения педали акселератора (6-черный) EKG113 (G3LA/G4LA/F3LA) EKB113 (B3LA) Реле стоп-сигналов (5-черный) EKG39 (G3LA/ G4LA/F3LA) EKB39 (B3LA) Выключатель стоп-сигнала
96. Передняя часть центральной напольной консоли M35 (без навигационной системы) Разъем AUX и USB (16 белых) M21 Прикуриватель (2 черных) M22 Розетка питания (2 черных) M23 Подсветка подстаканника (2 белых)
Расположение компонентов (17) CL-17
97. Передняя часть центральной напольной консоли Модификация с системой «Smart key» M38 Внутренняя антенна системы «Smart key» №1 (2-черная)
98. Центральная часть центральной напольной консоли M12 Блок управления SRS (27-черный) M03 Датчик положения рычага селектора АКПП (8-белый) M13 Подсветка рычага селектора АКПП (2-белый) F01 Блок управления SRS (39-черный)
99. Задняя часть центральной напольной консоли F35 Выключатель обогрева сиденья (10 белых) F12 Датчик стояночного тормоза (1 черный) GF05
100. Сиденье водителя F36 Обогреватель сиденья водителя (8-белый) F28 Боковая подушка безопасности водителя (2-желтый) F19 Выключатель ремня безопасности водителя (2-белый)
101. Датчик рыскания F04 под сиденьем водителя (4-черный)
102. Сиденье переднего пассажира F37 Обогрев сиденья переднего пассажира (8 белых) F20 Выключатель ремня безопасности переднего пассажира (2 белых) F41 Напоминающий коврик ремня безопасности переднего пассажира (2 черных) F29 Подушка безопасности переднего пассажира со стороны переднего пассажира (2 желтых)
Расположение компонентов (18) CL-18
103. Левая стойка В, 5-дверная модификация FD31 (11-белый) F05 Выключатель двери водителя (2-белый) F30 Датчик бокового столкновения со стороны водителя (2-красный) F38 Преднатяжитель анкера ремня безопасности водителя (2-зеленый) F39 Датчик со стороны водителя преднатяжитель ремня безопасности (2-чер)
104. Правая средняя стойка, 5-дверная модификация FD41 (11 белых) F40 Преднатяжитель ремня безопасности переднего пассажира (2 черных) F31 Датчик бокового удара переднего пассажира (2 красных) F06 Ответная планка выключателя двери пассажира (2 белых)
105. Под подушкой заднего сиденья B3LA F42 Датчик температуры газа и запорный клапан (4 черных) F26 Привод топливного насоса (4 жилы) F25 Датчик уровня топлива (2 синих) FF01 (8 черных)
106. Под подушкой заднего сиденья G3LA/G4LA/F3LA F09 Датчик уровня топлива и топливный насос (5-серия)
107. Под подушкой заднего сиденья F22 Выключатель правого заднего ремня безопасности (2-белый) F34 (с системой смарт-ключа) Внутренняя антенна №2 системы смарт-ключа (4-черный) F21 Выключатель ремня безопасности сзади слева и по центру (4-белый)
108. Под левой стороной подушки заднего сиденья 5-дверная модификация кузова GF06
Расположение компонентов (19) CL-19
109. Панель багажника, левая сторона, 5-дверная модификация F14 Задний левый комбинированный фонарь (6-белый) F07 Выключатель левой задней двери (2-белый) GF01 F23 Датчик скорости вращения левого заднего колеса (2-белый) F13 Освещение багажного отделения (2-черный)
110. Панель багажника левая боковая 5-дверная модификация GR02 F02 Шторка безопасности водителя (2-желтая) FR21 (17-белая)
111. Правая сторона панели багажника 5-дверная модификация GF02 F08 Выключатель правой задней двери (2-белый) F03 Шторка безопасности переднего пассажира (2-желтая) F15 Правый задний комбинированный фонарь (6-белый) F24 Датчик скорости заднего правого колеса (2-белый) -белый)
112. Задняя подвеска (Топливный бак) B3LA F51 Датчик уровня топлива и топливный насос (5-сер)
113. Облицовка порога левой двери 3-дверная модификация F38 Якорь преднатяжителя ремня безопасности водителя (2-зеленый)
114. Левая боковая панель багажника, 3-дверная модификация F05 Выключатель двери водителя (2 белых) F30 Датчик бокового удара, сторона водителя (2 красных) F39 Преднатяжитель ремня безопасности водителя (2 черных) GF06
Расположение компонентов (20) CL-20
115. Левая боковая панель багажника 3-дверная модификация кузова GF01 F32 Задний левый динамик (2-белый) F23 Датчик скорости заднего левого колеса (2-белый)
116. Боковая панель багажника, левая сторона, 3-дверная версия GR02 F02 Шторка безопасности со стороны водителя (2-желтая) F14 Задний левый комбинированный фонарь (6-белый) F13 Фонарь багажника (2-черный) FR21 (17-белый)
117. Правая боковая панель багажника, 3-дверная модификация F06 Выключатель двери переднего пассажира (2 белых) F40 Преднатяжитель ремня безопасности переднего пассажира (2 черных) F31 Датчик бокового удара, сторона переднего пассажира (2 красных)
118. Боковая панель багажника, правая сторона, 3-дверная модификация F33 Правый задний динамик (2 белых) F03 Шторка безопасности переднего пассажира (2 желтых) GF02 F15 Правый задний комбинированный фонарь (6 белых) F24 Датчик скорости заднего правого колеса (2- белый)
119. Дверь водителя FD11 (39-черный)
120. Передняя дверь D07 (дверь водителя) D17 (дверь переднего пассажира) Наружное зеркало заднего вида (8-черный) D09 (дверь водителя) D19 (дверь переднего пассажира) Твитер (2-белый)
Расположение компонента (21) CL-21
121. Дверь водителя D01 (передняя) (14W) D02 (передняя + задняя) (16W) D03 (передняя + задняя) (18W) (для Европы) Главный выключатель стеклоподъемника D04 Модуль стеклоподъемника двери (с защитой от защемления) (6- черный) D06 Выключатель управления наружными зеркалами (12-белый)
122. Дверь водителя Без защиты от защемления D05 Электродвигатель стеклоподъемника двери водителя (2-черный)
123. Дверь переднего пассажира D15 Электродвигатель стеклоподъемника двери переднего пассажира (2-черный) D11 Переключатель управления электростеклоподъемником двери переднего пассажира (8-белый)
124. Передняя дверь D08 (дверь водителя) D18 (дверь пассажира) Привод замка двери (4-черный) D10 (дверь водителя) D20 (дверь пассажира) Наружная ручка системы электронного ключа (4-черный)
125. Дверь багажника D35 (левая дверь) D45 (правая дверь) Электродвигатель стеклоподъемника задней двери (2 черных) D39 (левая дверь) D49 (правая дверь) Динамик задней двери (2 белых) D31 (левая дверь) D41 (правая дверь) правый)) Питание переключатель стеклоподъемника задней двери (8-белый)
126. Задняя дверь D38 (левая дверь) D48 (правая дверь) Привод замка задней двери (4-черный)
Расположение компонентов (22) CL-22
127. Облицовка крыши передняя левая R04 Лампа солнцезащитного козырька водителя (2-черн)
128. Обшивка потолка спереди R02 Подсветка потолочной консоли (3-белая) R06 Выключатель люка в крыше (4-белая)
129. Передний микрофон Headliner R03 (4-черный)
130. Облицовка передней части крыши R07 Мотор люка (10-серия)
131. Задняя облицовка крыши R15 Roof антенна (1-черный)
132. Верхняя часть двери багажника R14 Дополнительный стоп-сигнал (2 белых)
Расположение компонентов (23) CL-23
133. Дверь багажника левая сторона R17 Обогреватель заднего стекла (+) (1-черный) GR01
134. Центральная секция двери багажника R12 Электродвигатель заднего стеклоочистителя (4 белых) R16 Выключатель на ручке двери багажника (6 черных) R13 Выключатель двери багажника (1 черный)
135. Дверь багажника правая сторона R26 Обогрев заднего стекла (-) (1-черный) GR03
136. Под дверью задка R11 Замок двери задка (4-черный)
137. Задний бампер, левая сторона R21-L Левый датчик системы помощи при парковке задним ходом (6-черный) R22 Левая лампа заднего хода (2-черный) R21-CL Левый центральный датчик системы помощи при парковке задним ходом (6-черный)
138. Центр заднего бампера R24 Фонарь номерного знака (2 черных) R25 Антенна смарт-ключа в бампере (2 черных) FR31 (12 черных) F16 Фонарь заднего бампера (4 черных)
Расположение компонентов (24) CL-24
139. Правая сторона заднего бампера R21-R Правый датчик системы помощи при парковке задним ходом (6-черный) R21-CR Левый центральный датчик системы помощи при парковке задним ходом (6-черный) R23 Левая лампа заднего хода (2-черный)
140. Переднее сиденье Модуль обогрева сиденья водителя/переднего пассажира Обогрев сиденья водителя/переднего пассажира
141. Панель приборов правая Правая модификация М37 (Модификация с системой «Smart key») Кнопка запуска/остановки двигателя (12-черная)
142. Панель приборов правая. Исполнение с правым рулем I/PE (54 белых) Разъем JM01 (20 черных) I/PD (2 черных) EM21 (22 белых) I/PF (42 белых)
143. Правая панель приборов I/PC (28 бел) I/PA (21 бел) I/PB (54 бел)
144. Рулевая колонка M02-R Многофункциональный рычаг (12 белых) M29 Модуль подушки безопасности водителя (4 желтых) M02-LR (Освещение) M02-LRA (Автоматическое освещение) Многофункциональный рычаг (14 белых)
