Панель приборов Киа Рио 3

Приборная панель Киа Рио 3 предназначена для информирования водителя о текущем состоянии автомобиля. Компьютер снабжен значками, шкалами, имеет подсветку и может быть выполнен по-разному в зависимости от комплектации и года выпуска автомобиля.

Далее речь пойдет о шилде Киа Рио третьего поколения, встанет проблема замены неисправной панели.

Содержание

Обычная и панель приборов Supervision
Стрелочные указатели приборной панели Kia Rio 3
Бортовой компьютер
Цвет пиктограмм щитка Kia Rio 3
Значки на панели Киа Рио 3
Снежинка на щитке

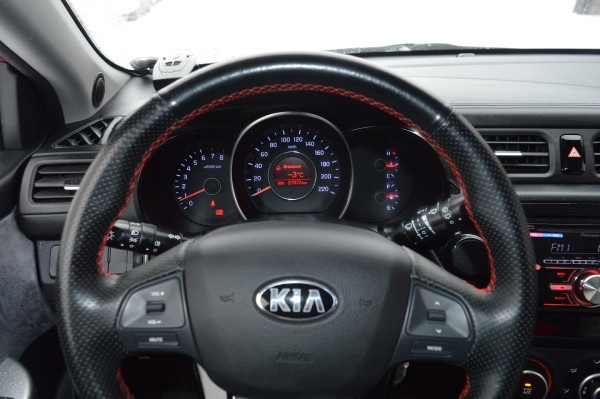

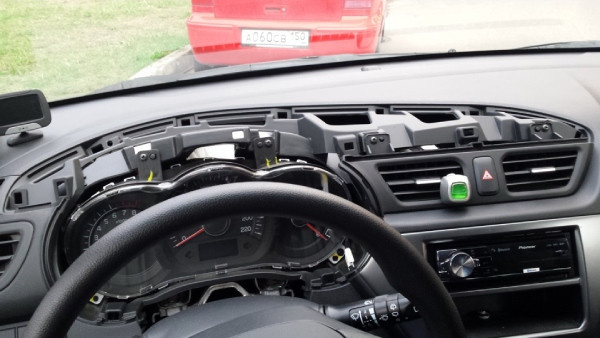

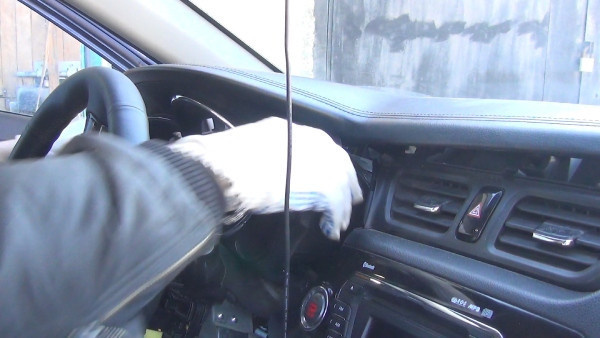

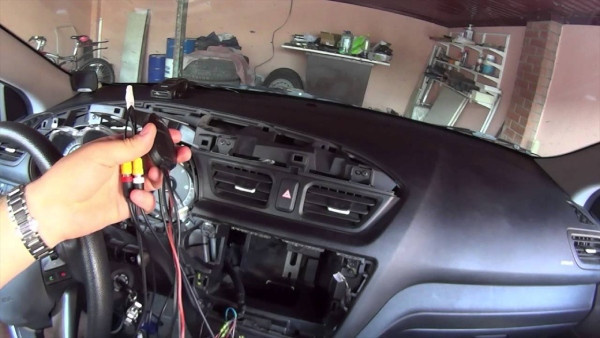

Снятие и установка

Обычная и панель приборов Supervision

Приборная панель Киа Рио 3 2012 представляет собой стандартный набор значков, расположение которых удобно для работы даже в сложных дорожных ситуациях.

Внутри поколения в зависимости от комплектации можно заметить отличия, но в основном они касаются декоративного оформления. Варианты заказа в корейском автомобиле:

обычные (для базовой комплектации машин);
Мониторинг (доступен в комплектациях Premium и Prestige»).

Выбрав богатую комплектацию, водитель получает панель приборов «Мониторинг», отличия от базовой версии которой заключаются в следующем:

Читайте также: Обозначения панели приборов МАЗ 5440.

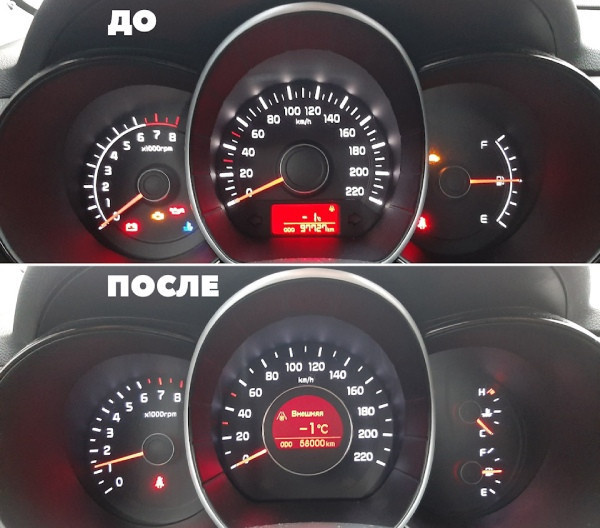

Мониторинг платы

для общего освещения используются более яркие лампы;
приборы имеют хромированную окантовку;
яркость подсветки информации о текущем состоянии автомобиля можно регулировать;
есть русскоязычная версия (при отображении сообщений, показаний и т.д.);
приборы используются с большей точностью (расчет топлива, одометр и т.д.);
использован пластик, устойчивый к ультрафиолетовым лучам и истиранию;
за счет контрастности и четкости обозначения не утомляют водителя.

В дорестайлинговой версии автомобиля (например, Киа Рио 3 2014 года) приборная панель имеет спортивный стиль, она сохраняется и в автомобилях после 2015 года (после рестайлинга). Колодцы в обновленных версиях стали глубже, а на тахометр добавили значок «H», который предупреждает водителя об опасности перегрева силовой установки.

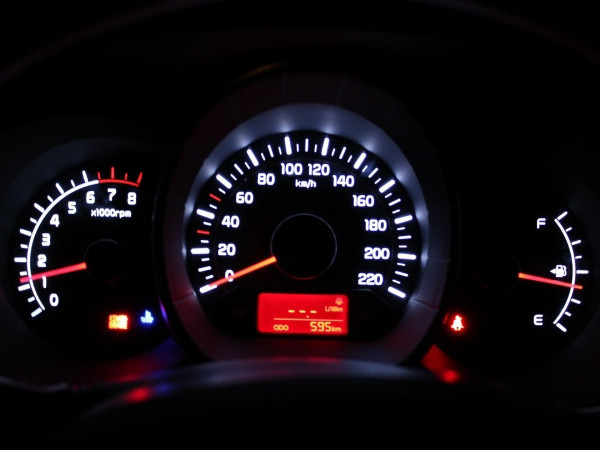

Стрелочные указатели приборной панели Kia Rio 3

Для наглядности можно рассмотреть панель приборов Киа Рио 3 2013 года выпуска.Расположение указателей обеспечивает постоянный контроль за состоянием автомобиля, информация о состоянии вещей с работающими узлами, механизмы сгруппированы и доступны водителю, не отвлекая от управления.

Стрелки управления на панели приборов:

спидометр (показывает, с какой скоростью движется автомобиль, показатель выражается в км/ч);
тахометр (указывает количество оборотов коленчатого вала двигателя внутреннего сгорания, показатель выражается в об/мин);
индикатор уровня бензина в топливном баке (полный, наполовину, пустой);
индикатор температуры антифриза в контуре хладагента.

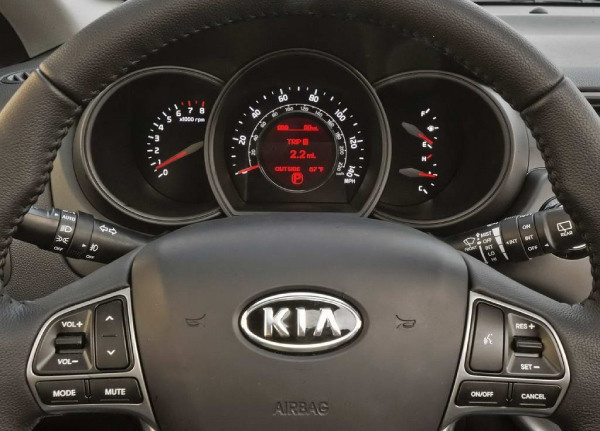

Бортовой компьютер

КИА Рио 3

Встроенный компьютер передает информацию о состоянии Киа Рио 3 на ЖК-экран. На приборной панели Киа Рио 3 2014 (и всех автомобилей третьего поколения, то есть до 2017 года) информационное поле расположено под спидометром. Экран включается при повороте ключа в замке, устройство работает от аккумулятора. Показания, передаваемые бортовым компьютером:

пробег (со дня, когда автомобиль сошел с конвейера);
количество пройденных километров после нажатия кнопки «Поездка» (счетчик можно обнулить кнопкой «Сброс);
запас хода (расчет производится исходя из потребляемого тока и количества топлива, оставшегося в баке);
средняя скорость от момента пуска двигателя до его остановки (при отсутствии движения расчет не производится);
средний расход бензина (если в машину было залито менее 6 литров топлива, то такая заправка не учитывается);
потребление тока;
время в пути (максимум 100 часов минус одна секунда);
информация об экономичном режиме (запуск через Trip продолжительностью более 1 секунды).

К работе с «начинкой» бортового компьютера допускаются только сотрудники официального дилера. Поэтому лучше не корректировать технические параметры в случае ошибок. Что касается замены щитка (например, если встал вопрос об установке новой приборной панели на Киа Рио 3 2015), то его можно приобрести отдельно и за приемлемую цену на вторичном рынке.

Цвет пиктограмм щитка Kia Rio 3

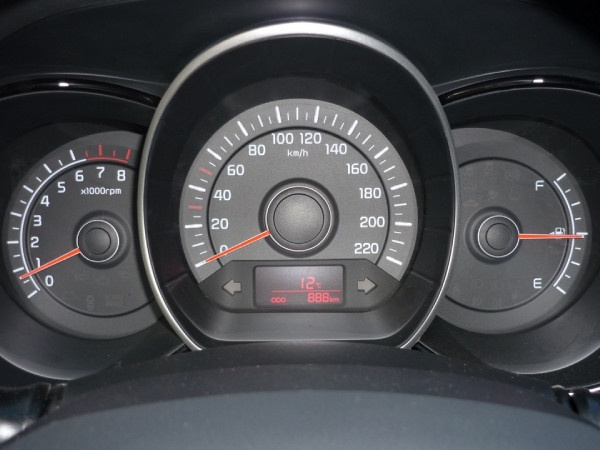

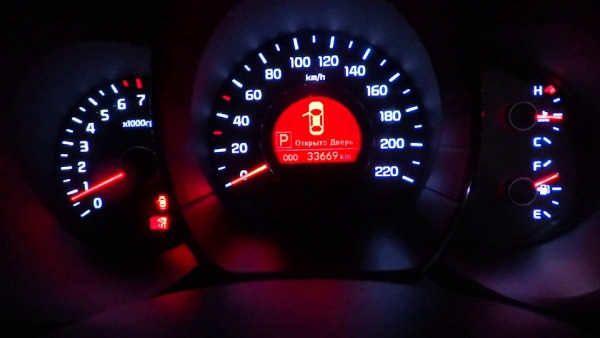

Доска

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета: красный, желтый и зеленый. Красный цвет на панели приборов Киа Рио 3 указывает на ошибки, требующие немедленного внимания. С помощью этого цвета водитель информируется о необходимости доливки основных жидкостей (антифриза, масла и тормозной жидкости). Также загорится красный флажок «Н», предупреждая о риске перегрева блока управления.

Желтый цвет используется для предупреждения о необходимости проведения ремонтных работ, автоматической диагностики и выполнения определенных настроек. На приборной панели Киа Рио 2016 есть значок иммобилайзера (обычно загорается при включении зажигания и гаснет после запуска), только выполнен он желтым цветом.
Зеленый цвет обращает внимание водителя на конкретный рабочий узел или просто указывает на состояние питания устройства.

Программа обслуживания Киа Рио 3 с расходными материалами подробно описана в этом материале.

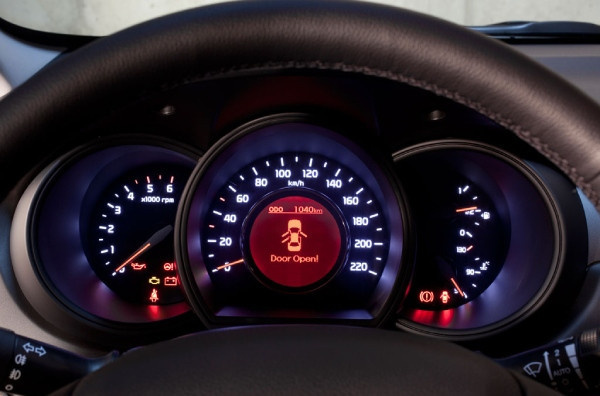

Значки на панели Киа Рио 3

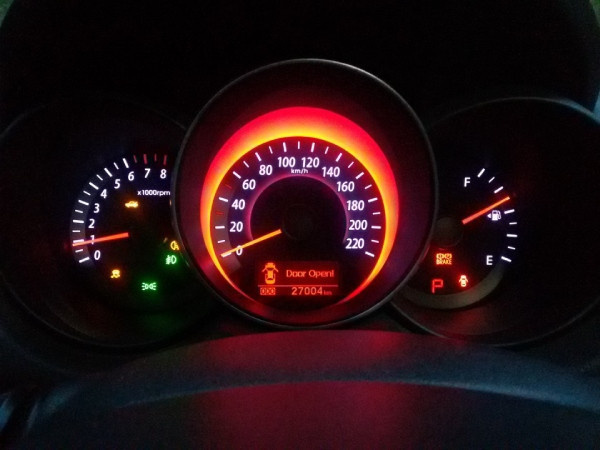

Мониторинг щита

Приборная панель Киа Рио 3 оснащена всеми необходимыми значками, позволяющими следить за состоянием автомобиля. При запуске двигателя все значки должны загореться и тут же погаснуть. Исключение составляют информационные датчики, к которым относятся поворотники, аварийная сигнализация, фары и т д. На примере панели приборов Киа Рио 3 2012 года можно рассмотреть основные значки корейского автомобиля:

надпись ECO – активирован режим экономии бензина;
удерживающий человек и круг перед ним — загорается на 6 секунд при включении (при постоянном горении указывает на неисправность подушек безопасности, их отсутствие);
надпись ABS в кружке — антиблокировочная система автомобиля (загорается на 3 секунды при запуске);
восклицательный знак в кружке — стояночный тормоз (загорается при отпускании ручника, горит постоянно при недостатке тормозной жидкости);
одновременное загорание двух предыдущих значков – неисправности EBD или ABS;
стесненный человек — предупреждение о необходимости пристегнуть ремень;
стандартные значки указателей поворотов, ближнего, дальнего света, габаритных огней и противотуманок (загораются при включении);
стакан и струйка воды – отсутствие жидкости в баке стиральной машины;
масленка – индикатор низкого давления масла в двигателе;
P, N, D – положение ручки селектора в АКПП;
цифра со стрелками вверх и вниз с левой стороны – указывает на рекомендуемую передачу при определенной скорости (автомобили с МКПП);
изображение батареи — низкий заряд батареи;
автомобиль с открытыми дверями — знак об открытых дверях (неправильно закрытых;
машина с ключом — иммобилайзер (загорается при включении зажигания и гаснет после запуска);
изображение заправки — отсутствие топлива в баке;
двигатель – горит постоянно, если нужно посетить сервис для диагностики двигателя;
термометр в жидкости – загорается при достижении антифризом температуры 120 градусов;
автомобиль с двумя изогнутыми линиями позади него – загорается при пробуксовке колес по дорожному покрытию;
тот же значок с надписью OFF — принудительное отключение системы стабилизации (ESC);
снежинка и линия, изображающая дорогу, — указывает на возможное появление гололеда.

Кардинальных отличий в приборных панелях автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» прошлых лет.

Тексты об обслуживании и ремонте Киа Рио 3 в этом разделе.

Снежинка на щитке

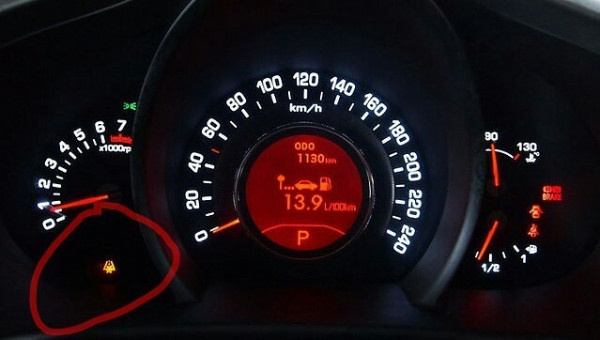

Значок в левом нижнем углу

Когда на приборной панели Киа Рио 3 появляется «снежинка», водитель получает сигнал о том, что дорожное покрытие может стать скользким из-за гололеда. Сигнал на плате может включаться при температуре от -5 до +4 градусов Цельсия.

Когда температура окружающей среды приближается к нижнему пределу, добавляется звуковой сигнал. Если мороз сильнее, индикатор гаснет. Этот значок есть на всех приборных панелях, в том числе и на автомобиле Киа Рио 3 2015 года выпуска.
