Замена ступичного подшипника Киа Рио

Мертвый курс определить очень легко, на скорости более 50-60 км/ч слышен гул как у самолета.

Признаки выхода из строя

Замена подшипника передней ступицы Киа Рио может потребоваться в следующих случаях:

1. Срок действия узла.
2. Периодические перегрузки осевого или радиального характера.
3. Разрушение сепаратора.
4. Износ дорожек качения или шариков.
5. Попадание грязи и влаги внутрь узла.
6. Засыхание смазки и, как следствие, перегрев подшипника.
7. Использование некачественных подшипников.

• странные звуки со стороны колес при разгоне по трассе;
• странные звуки при повороте в сторону;
• грохот и грохот в опорной зоне.

Диагностировать состояние роликового подшипника ступицы можно по следующему алгоритму:

1. Поднимите автомобиль домкратом.
2. Качайте шасси автомобиля руками, прислушиваясь к звукам.
3. Движение колеса в осевом направлении. Если колесо имеет свободный ход более 0,5 мм, подшипник качения не закреплен.

Ремонтопригодность Спектры. Замена ступичного подшипника

Что случилось с призраками? Взорвался ступичный подшипник. Сначала нужно пройти диагностику. В данном случае показал, что гул без нагрузки есть, но он небольшой, под нагрузкой в ​​движении шумит гораздо громче. Что ж, диагностика подвески показывает нам, что все дело в ступичном подшипнике, будем его менять.

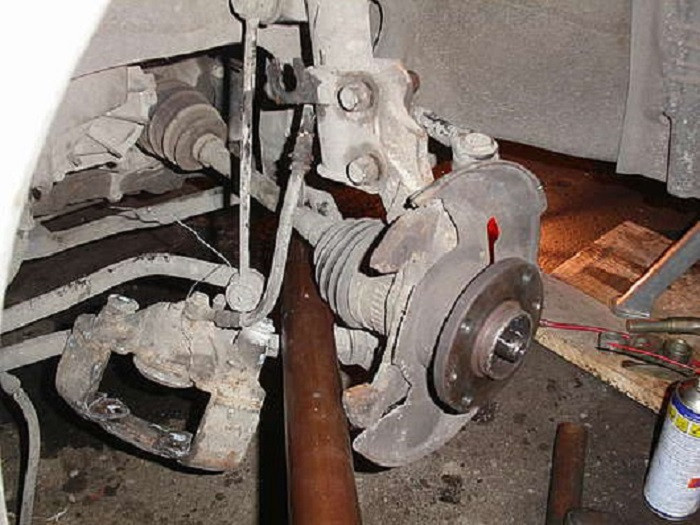

Сейчас мы узнаем, реально ли это сделать своими руками или лучше сразу обратиться в сервис. Пока все как у всех: откручиваем ступичную гайку, снимаем тормозной суппорт, вывешиваем его в сторону и снимаем шаровую опору с рулевого наконечника. Если Spectra оснащена АБС, необходимо снять датчик АБС. Вот тут-то и можно ожидать первую сложность – датчик может прикипеть к месту посадки из-за коррозии.

Теперь очередь за шаровой опорой, тут вторая сложность, которую создает та самая коррозия, без молотка не обойтись. Шаровая опора не в очень хорошем состоянии, резиновый чехол сломан и меняется только рычагом. Однако состояние сайлентблоков таково, что предлагает заменить рычаг.

И здесь возникает еще одна трудность. ШРУС обычно снимается со своего места без проблем, это делается голыми руками. А если нет, то будьте готовы, не факт, что экстрактор поможет. «Культурные» силы на исходе, экстрактор и жидкость WD-40 не помогли. Слишком большая сила трения. Поможет только самый главный инструмент автослесаря ​​- молоток, только резьбовое соединение не устояло перед ним и раскрыло свои силы.

Осталось открутить четыре гайки крепления стойки к кузову и снять механизм поворота в сборе. Ну что сказать, если все прошло гладко, то в плане ремонтопригодности Киа Спектра ничем не хуже других автомобилей. Но учитывая просто хроническую склонность к закисанию растяжек и прочих суставов, без опыта такие работы лучше не делать, идем сразу в сервис.

Перед этим не помешает заглянуть в специализированный магазин и убедиться в наличии необходимых запчастей. Если их нет на полках магазинов, вам нужно оформить заказ, и в этом случае вам придется подождать около десяти дней.

При проведении ремонта в гараже нужно заранее подготовить все необходимые инструменты, в том числе и специальный экстрактор. Покупать только для разового ремонта не хочется, поэтому по возможности берем у знакомых или арендуем в автосервисе. Конечно, вам понадобится жидкость WD-40, хоть она и не всегда помогает, но, как правило, без нее очень тяжело.

После замены ступичного подшипника собираем его, это делается в обратном порядке. В нужных местах нанесите достаточное количество смазки.

Осталось проверить машину, исчезли ли звуки. В нашем случае именно так и произошло, неприятный стук и гудение больше не слышно, проблему нашли и устранили. А у вас не все так однозначно? Это означает, что диагностика подвески была проведена некачественно и в следующий раз имеет смысл обратиться в более квалифицированный техцентр.

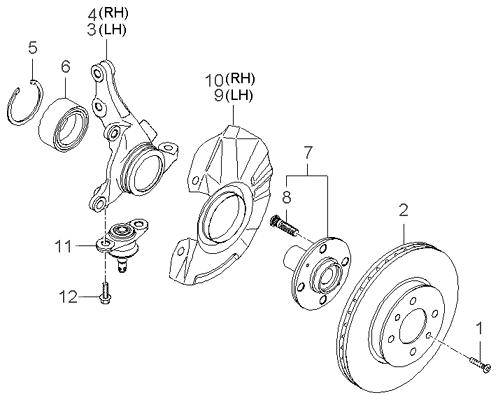

Устройство и расположение ступичного подшипника у КИА Рио 1, 2 и 3 поколения

Как было сказано в начале статьи про Киа Рио 3 и 2 поколения, шаровая опора (6) запрессована в кулак (4.3). Если вы снимите сцепление со стойки, вам, скорее всего, потребуется сделать сход-развал.

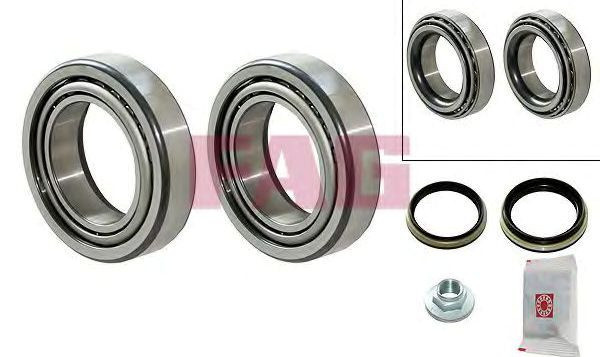

Автомобили 1-го поколения (2000-2005 гг.) имеют два конических подшипника на проставке с втулкой между ними. Принцип замены другой, но не кардинально. В 3 и 2 поколении менять по одному шарикоподшипнику, в 1 модельном ряду до 2005 года два конических радиально-упорных подшипника.

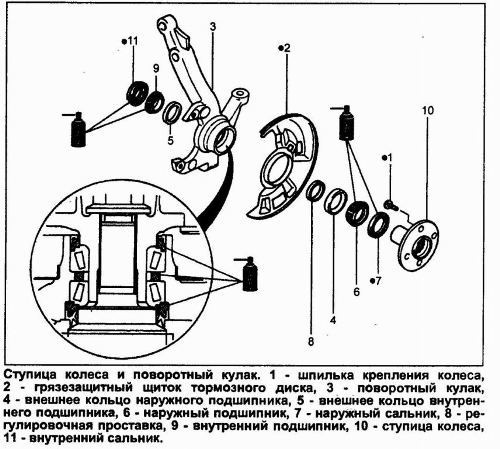

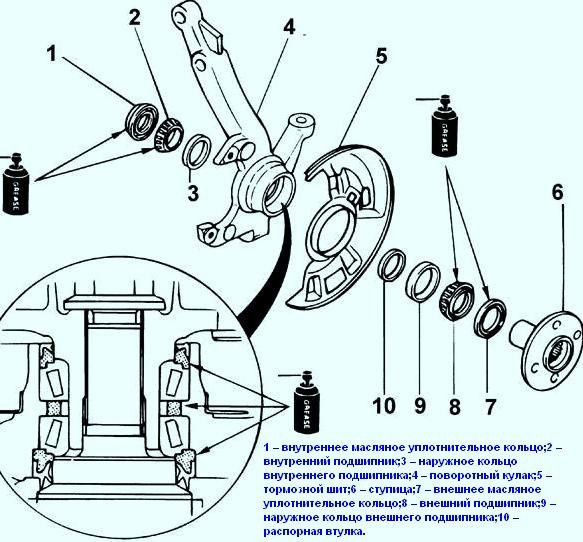

Ниже представлена ​​схема расположения подшипников передней ступицы в сборе для Киа Рио первого поколения. Его можно сравнить с ВАЗ 2101 или Шевроле Нива. В упоре установлены два конических радиально-упорных роликоподшипника.

Инструкция подходит для следующих моделей автомобилей

МОДЕЛЬГод выпускаICE CODEТип двигателяHPОбъем двигателяКИА РИО ЯКИА РИО IIКИА Рио III

Подшипники ступиц передние

Модель Киа Рио второго поколения имеет современную подвеску, которая с комфортом справляется со всеми неровностями дороги. Ступичные подшипники передней подвески имеют коническую форму рабочих органов и закреплены при помощи гайки, удерживающей карданный вал в шлицевом зацеплении со ступицей. Поэтому замена переднего ступичного подшипника отличается от замены заднего. Из-за подверженности повышенным нагрузкам шарнирные элементы Киа Рио нуждаются в частом периодическом осмотре. Они являются мишенями, уязвимыми перед грязью, влагой, пылью, жарой и другими негативными внешними факторами, не говоря уже о механических повреждениях.

Замена переднего ступичного подшипника Киа Рио 3

Есть способы обойтись без коллапса подобия:

1. Прямая замена без снятия шейки (требуется съемник);
2. Замена на полностью разобранной стойке.

Необходимый инструмент:

• Набор головок с ключами, трещотка;
• Оправка или головка на 27 для прессовки старой детали;
• Молоток, тиски;
• Съемник ступичных подшипников (рекомендуется), подходит от ВАЗ;
• Отвертка Филлипс;
• Жидкость WD-40, машинное масло, ветошь.

В данном примере будет использован метод со снятием поворотного кулака, запрессовкой клипс головкой на 27 и запрессовкой новой детали съемником.

Инструкция по снятию подшипника ступицы передней у Киа Рио

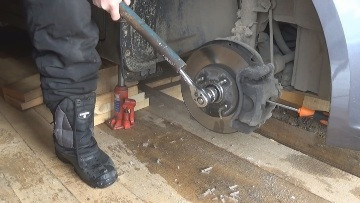

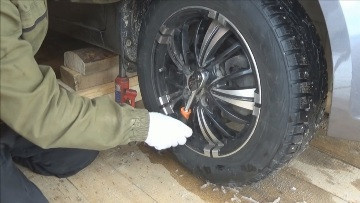

1. Отверните колесные болты и ослабьте контргайку ступицы.
2. Далее подвешиваем колесо на домкрат, снимаем его и срываем гайку со ступицы.

1. Теперь открутите гайку с наконечника рулевой тяги. Затем пробиваем или выдавливаем наконечник.

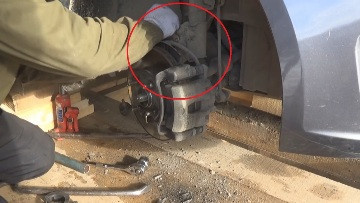

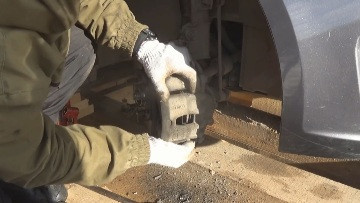

2. Далее переходим к тормозному суппорту. Сначала откручиваем болт, который держит кронштейн тормозного шланга.

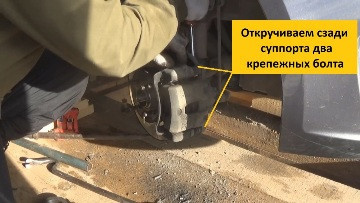

1. Откручиваем два винта, которые держат суппорт, которые расположены за ним.

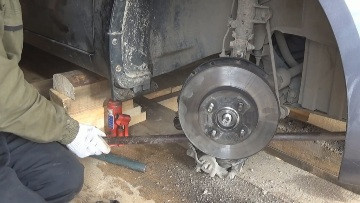

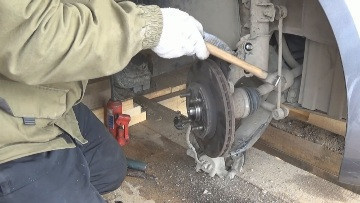

1. Осталось выполнить две операции: открутить поворотный кулак от рейки, а также от шаровой опоры.
2. Затем нужно поднять кулак, чтобы извлечь его из надколенника.

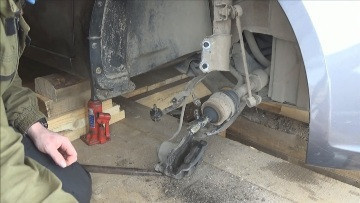

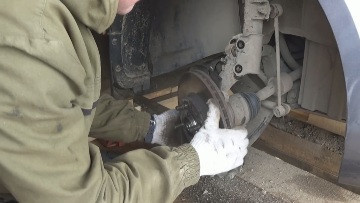

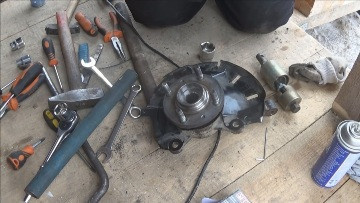

1. Теперь откручиваем болты и снимаем приводной вал со ступицы, чтобы снять поворотный кулак для замены подшипника, который установлен внутри него.

Лучше всего вбивать болты через проставку, чтобы не сорвать резьбу.

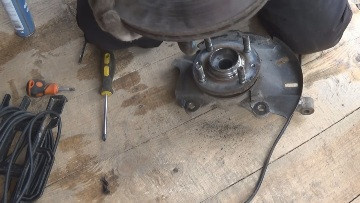

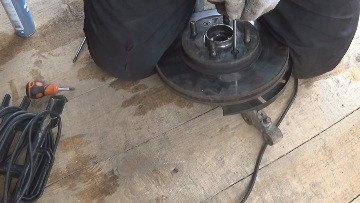

1. Откручиваем винты отверткой, чтобы разобрать тормозной диск.

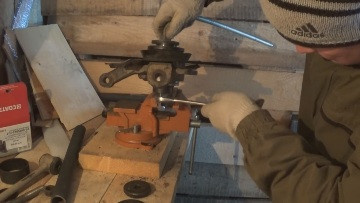

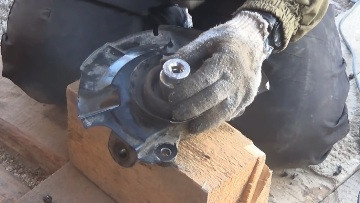

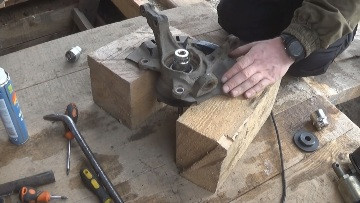

2. Теперь вам понадобится головка на 27, а также два бруска. Как видно на фото ниже, мы установили поворотный кулак для разборки (выбивания) внутренней обоймы шарового подшипника.

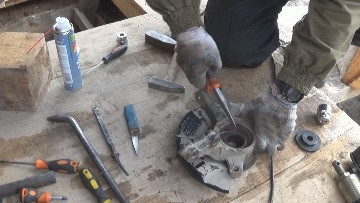

1. Снимите стопорное кольцо, чтобы снять внешнее кольцо. Затем используем упорную шайбу съемника, внешний диаметр которой 67-69мм.
2. Надеваем шайбу на конец внешней обоймы, надеваем головку, вынимаем манжетное кольцо. Сняв старый подшипник, приступаем к установке нового.

Как поставить новый ступичный подшипник

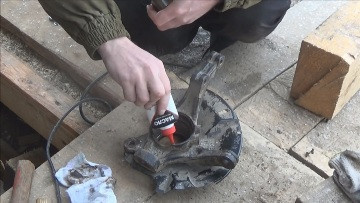

1. Посадочную поверхность необходимо очистить, а затем смазать маслом.

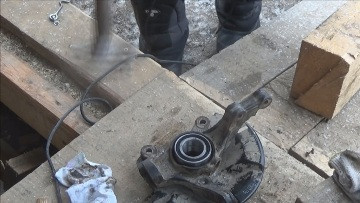

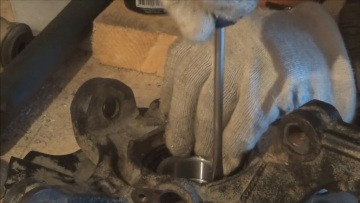

1. Существует два основных метода прессования: 1) безнапряженный метод: с экстрактором; 2) Ударный метод патрона.
2. После нажатия до упора вставьте стопорное кольцо в канавку.

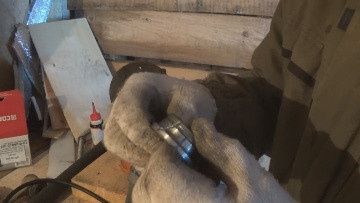

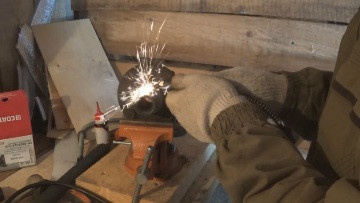

1. Далее нужно снять внутреннее кольцо ступицы. Обычно обойма отрезается болгаркой (не задевая ступиц!), затем кусок подрезается или выбивается стамеской.

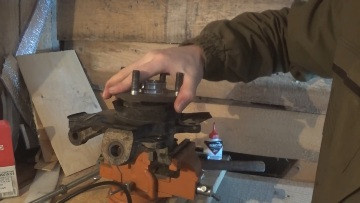

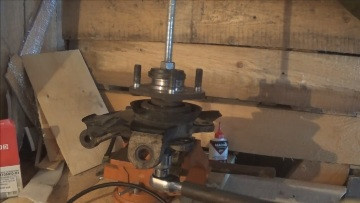

1. Смазываем посадочное кольцо ступицы, чтобы напрессовать на него подшипник, уже вставленный в поворотный кулак. Операция выполняется экстрактором.

1. На собранный узел устанавливаем тормозной диск, затем всю конструкцию монтируем на автомобиль в обратном порядке. Гайку ступицы следует затянуть с моментом 157-235 Н*м с помощью динамометрического ключа.

Перед установкой узла смажьте приводной вал ШРУСа, наконечник рулевой тяги и шаровую опору обычным литолом. Резьбовые соединения обрабатываются графитовой смазкой.

Как заменить передние ступичные роликоподшипники на Киа Рио 2 и 1 поколения

Процесс замены конических роликоподшипников в ступице на автомобилях до 2005 года осуществляется аналогично. Таким же образом выполняется запрессовка комплекта подшипников качения. Вы можете узнать больше о процессе в двух видео ниже.

Как поменять ступичный подшипник на КИА РИО I — часть 1:

Как поменять ступичный подшипник на KIA RIO I — часть 2

Это интересно: Киа сид или Опель Астра что лучше: что стоит знать

Признаки, свидетельствующие о потребности в замене

Если владельца Киа Рио начал раздражать монотонный жужжащий шум, доносящийся из-под колес во время движения, значит, пора провести диагностику элемента. Неопытному владельцу Киа Рио будет полезно посетить сервис, где специалисты вывесят автомобиль на подъемнике и, прикладывая к каждому колесу определенный вид нагрузки (вращение, раскачивание и т.д.), определят неисправный товар.

Если при вращении ненагруженного колеса чувствуется заедание или люфт, то подшипник требует немедленной замены. Если этим действием (заменой) пренебречь, то возникают такие негативные последствия, как:

• — риск заклинивания колеса;
• — перегрев, вызывающий разрушение самого шарнирного элемента и создающий угрозу аварийной ситуации.

Это еще раз свидетельствует о важности и своевременности ремонта.

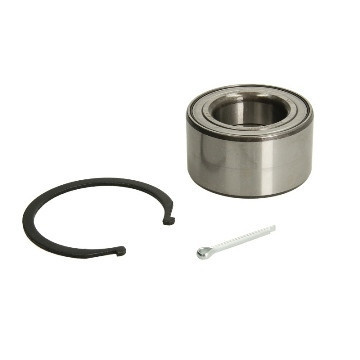

Подшипник передней ступицы Киа Рио 2, 3 поколения — цена, производители, артикулы

При выборе запчастей обращайте особое внимание на производителя. Стоит отметить, что шарикоподшипники данного типа по цене менее 1000 рублей изначально не считаются надежным вариантом с точки зрения качества и срока службы.

После сбора отзывов автовладельцев, которые уже заменили, была составлена ​​таблица рекомендуемых производителей с ценами, артикулами и комплектацией.

Таблица рекомендуемых производителей: цены, артикулы

№ п/п Производитель/страна Каталожный номер Цена  2017 рубКонтргайка Стопорное кольцо Опорный штифткИА РИО 2 поколениякИА РИО третьего поколения

Размеры подшипника передней ступицы Kia Rio II, III

ХарактеристикаЕдиница измеренияЗначение по ГОСТ (ТУ)

Как самостоятельно заменить?

Вне зависимости от модификации и года выпуска автомобиля Киа Рио заменить ступичный подшипник не составит труда. Процедурный алгоритм для всех поколений Киа Рио идентичен. Помните, что замена подшипника передней ступицы отличается от замены заднего.

Для ремонтного мероприятия потребуется задействовать такой инструмент (в общем):

• отвертки и ключи;
• шутеры;
• стойки и домкрат;
• удлиненная ручка для откручивания крепления от ступицы.

Чтобы выбрать правильный аналоговый подшипник, вам нужно будет обратиться к VIN-коду модели.

Полезные видео по ремонту

Видео: «Замена переднего ступичного подшипника Киа Рио III»

Видео: «Регулировка ступичного подшипника Киа Рио»

Устранение жужжания ступичного подшипника KIA Rio:

Проблемы, возникающие при замене подшипника в КИА РИО 2000-2005 года:

Заключение

Замена ступичного подшипника на автомобилях Киа Рио – задача не из легких, она требует наличия специализированного инструмента и некоторой сноровки. Такой ремонт может понадобиться при большом пробеге и агрессивной езде.

В связи с популярностью автомобиля корейского производителя, на рынке представлено приличное количество роликоподшипников скольжения, которые имеют очень достойную производительность и высокий рейтинг надежности.

Подводим итог

При замене такого важного элемента, как ступичный подшипник, рекомендуем проявлять осторожность и внимание. Особенно это касается правильной посадки внутри манжеты. Кроме того, запрессовка ступицы непосредственно на подшипник должна производиться точно.
