Такое расположение блоков предохранителей и реле характерно и для 3-го поколения 2018, 2019, 2020, 2021 годов выпуска. Реальное обозначение элементов на блоках будет показано на схемах на обратной стороне защитной крышки. Проверить назначение.
Блок в салоне Kia Picanto 2 / 3
Он расположен под панелью приборов со стороны водителя за защитной крышкой.

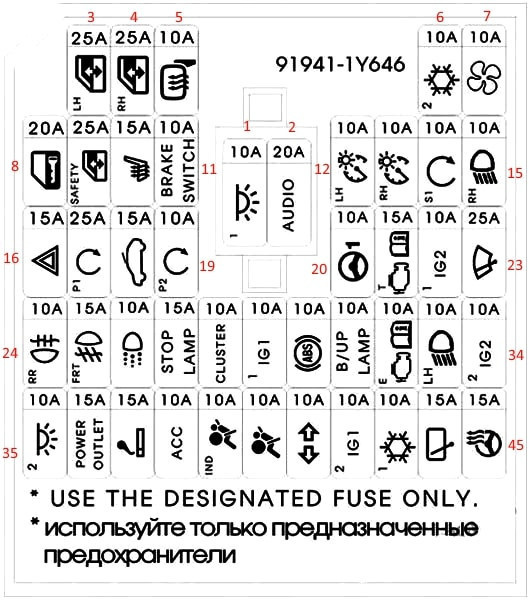

Схема
Описание
| 1 зал 1 | 10A Освещение багажника, ЭБУ кондиционера, ЭБУ бортовой электроники (BCM)/ЭБУ управления дроссельной заслонкой (TACM), автоматический свет и фотодатчик, подсветка подстаканника, комбинация приборов, подсветка выключателя зажигания и датчик зажигания, дверь открыта, подсветка козырька водителя, кожух верхней консоли (для автомобилей с люком), кожух освещения салона (для автомобилей без люка). |
| 2 аудиосистемы | 20А Аудиосистема (без системы «стоп-старт»), преобразователь тока (с системой «стоп-старт»), |
| 3 Электростеклоподъемники (левая сторона) | 25A Переключатель стеклоподъемника левой задней двери, главный переключатель стеклоподъемника, модуль стеклоподъемника двери водителя с защитой от защемления, переключатель стеклоподъемника двери пассажира. |
| 4 Электрические стеклоподъемники (правая сторона) | 25A Выключатель правого заднего стеклоподъемника, главный выключатель стеклоподъемника, выключатель стеклоподъемника двери пассажира. |
| 5 зеркал с подогревом | 10A Электропитание водителя/пассажира, наружное зеркало, ECM/PCM, блок управления кондиционером. |
| 6 Кондиционер | 10А Блок управления кондиционером. |
| 7 вентилятор | 10A ECM/PCM, переключатель вентилятора, резистор вентилятора. |
| Блокировка 8 дверей | 20А Реле запирания/отпирания дверей, реле отпирания крышки багажника. |
| 9 Электрический стеклоподъемник с защитой от защемления | 25A Модуль электростеклоподъемника двери водителя с защитой от защемления. |
| 10 сидений с подогревом | 15A Подогрев сидений водителя/пассажира. |
| 11 тормозов | 10A Датчик стоп-сигнала |
| 12 Левый задний фонарь | 10A Комбинация приборов, левый задний комбинированный фонарь, фонарь освещения номерного знака, фонарь заднего бампера, левая фара, левая фара. |
| 13 Правый задний фонарь | 10А Левый задний комбинированный фонарь, освещение номерного знака, освещение (+), фонарь заднего бампера, левая фара, левая фара. |
| 14 Главная | 10A Замок зажигания, ECM/PCM, плата реле и блок предохранителей (пусковое реле). |
| 15 Правая фара | 10А Панель приборов, правая фара. |
| 16 будильник | 15А Реле аварийной сигнализации, выключатель аварийной сигнализации и поворотников, выключатель аварийной сигнализации. |
| 17 ДПМ1 | 25А Блок управления электронным ключом. |
| 18 Верхний люк | Электродвигатель верхнего люка 15А. |
| 19 ДПМ3 | 10А Блок управления электронным ключом, модуль иммобилайзера, кнопка старт/стоп. |
| 20 TCU (блок управления коробкой передач) | 15А Генератор импульсов «А»/»В», датчик скорости АТС, датчик положения селектора. |
| 21 КАТЕГОРИЯ | 15А Катушка зажигания, конденсатор. |
| 22 ЗАХ2 | 10A ЭБУ бортовой электроники (BCM)/ЭБУ привода дроссельной заслонки (TACM), ЭБУ кондиционера, электродвигатель люка в крыше, таймер обогревателя заднего стекла, реле высокого/низкого давления, исполнительный механизм регулировки положения фар (левый/правый), распределительная коробка (реле) стеклоподъемников на приборной панели). |
| 23 Электродвигатель омывателя | 25А Электродвигатель переднего стеклоочистителя, многофункциональный переключатель. |
| 24 Правые ПТФ | 10А Реле задних противотуманных фар. |
| 25 Первые ПТФ | 10А Реле противотуманных фар. |
| 26 дневных ходовых огней | 10A ЭБУ кузова с электроприводом (BCM)/ЭБУ привода дроссельной заслонки (TACM). |
| 27 стоп сигнал | 10A Реле стоп-сигнала, блок предохранителей/реле PCB (реле HAC), выключатель стоп-сигнала, диагностический разъем, ЭБУ электронного ключа, реле стеклоподъемника. |
| 28 Бытовая техника | 10A Бортовой блок управления электрооборудованием (BCM), блок управления дроссельной заслонкой (TACM), таймер ремня безопасности, блок управления кондиционером, комбинация приборов. |
| 29 ЗАХ1 | 10A Выключатель стоп-сигнала, генератор (G3LA/G4LA), правый/левый задний датчик помощи при парковке, правый/левый задний датчик помощи при парковке, переключатель обогрева сиденья, подогрев сидений водителя/пассажира, переключатель передней панели, преобразователь напряжения, электрохромное зеркало заднего вида. |
| 30 АБС | Датчик рыскания 10 А, диагностический разъем, ЭБУ ESP, ЭБУ АБС, блок предохранителей и плата реле (реле HAC, реле ESS), датчик угла поворота рулевого колеса, многофункциональный переключатель |
| 31 фонарь заднего хода | Выключатель света заднего хода 10А. |
| 32 ПКП | ЭБУ электронного ключа 10А. |
| 33 Левая фара | 10А Левая фара. |
| 34 ДПМ2 | 10А Блок управления электронным ключом. |
| 35 Зал2 | 10А Реле освещения салона. |
| 36 вилка | Розетка на 15А. |
| 37 прикуриватель | 15А прикуриватель. |
| 38 вспомогательных устройств. | 10A ЭБУ BCM, преобразователь питания, ЭБУ электронного ключа, электрический выключатель наружного зеркала заднего вида. |
| 39 бас без. | Панель приборов 10А. |
| 40 капсул без. | 10А ЭБУ кондиционера, ЭБУ безопасности пассажира. |
| 41 поворотник | 10A Многофункциональный переключатель (Европа), переключатель аварийной сигнализации (кроме Европы). |
| 42 евро | 10А евро ЭБУ. |
| 43 Стеклоочиститель заднего стекла | 15А Многофункциональный переключатель, мотор заднего стеклоочистителя. |
| 44 Рулевое колесо с подогревом | 15А подогрев руля. |
За дополнительные розетки и прикуриватель на 15А отвечают предохранители с номерами 36 и 37.
Отдельно может быть смонтировано реле, отвечающее за центральный замок и стеклоподъемники.

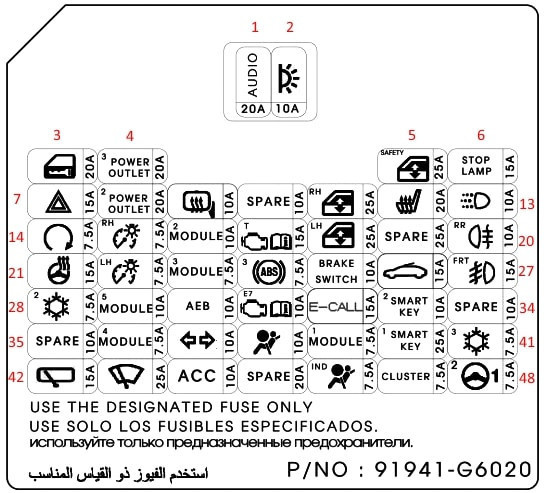

Схема для 3-го поколения
Предохранители прикуривателя и вилки имеют маркировку Power Outlet 20A.
Блоки под капотом

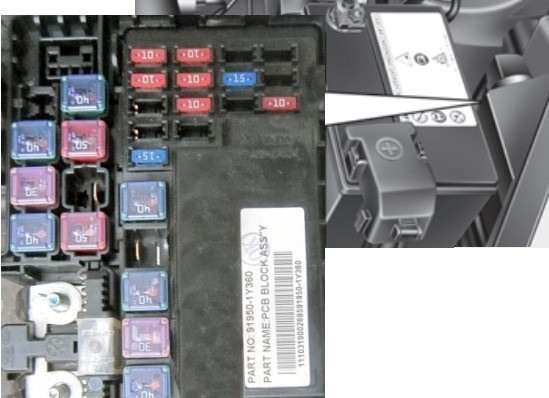

Основной блок
Он расположен с левой стороны моторного отсека за аккумуляторной батареей.
Схема
Схема для 3-го поколения

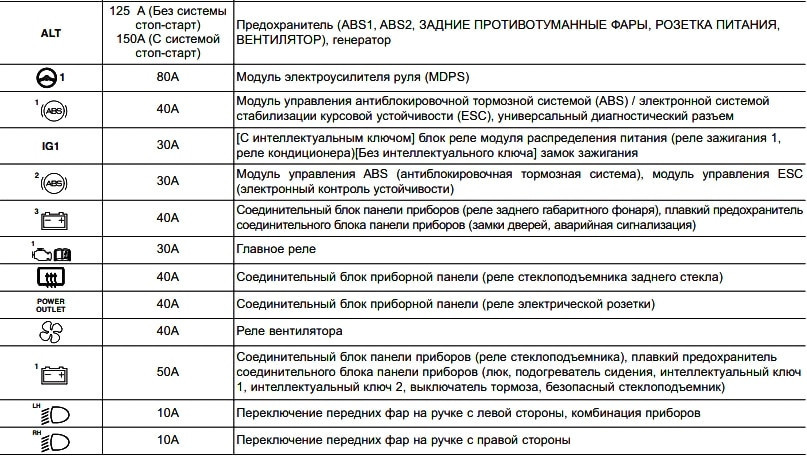

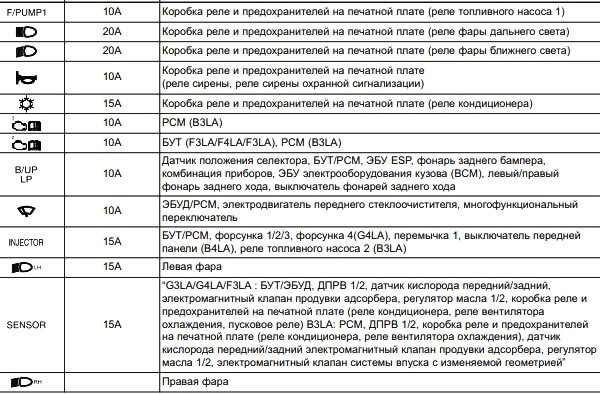

Обозначение

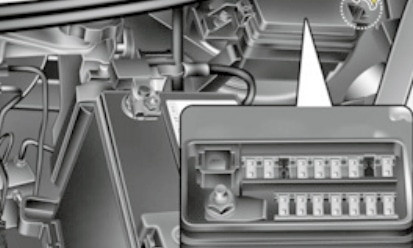

Дополнительный блок
Его можно установить рядом с основным. Вот элементы, отвечающие за работу двигателя.
Кроме того, основной предохранитель большой мощности может располагаться не на положительной клемме аккумуляторной батареи.
