Обратите внимание, что расположение предохранителей и реле зависит от комплектации и года выпуска автомобиля. Актуальные описания предохранителей см в буклете, расположенном в перчаточном ящике под облицовкой предохранителей и на задней стороне правой боковой облицовки багажного отделения.
Содержание
- Блок реле и предохранителей в моторном отсеке
- Блоки реле и предохранители в салоне BMW E39
- Блок предохранителей в бардачке
- Блок реле за основным блоком
- Блок с плавкими предохранителями
- Блоки в багажном отделении
- Блок предохранителей и реле
- Блок предохранителей высокой мощности
- Электросхема BMW E39
- Видео про предохранители BMW E39
Блок реле и предохранителей в моторном отсеке
Он расположен в крайнем правом углу, почти возле лобового стекла.

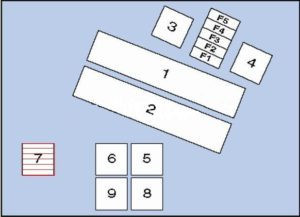

Общий план
Расшифровка схемы
| один | Электронный блок управления двигателем |
| два | Электронный блок управления коробкой передач |
| 3 | Реле управления двигателем |
| 4 | Реле катушки зажигания — кроме 520i (22 6S 1)/525i/530i |
| 5 | Реле электродвигателя стеклоочистителя 1 |
| 6 | Реле электродвигателя стеклоочистителя 2 |
| 7 | Реле 1 электродвигателя вентилятора конденсатора кондиционера |
| восемь | Реле 3 электродвигателя вентилятора конденсатора кондиционера |
| девять | Реле насоса отработавшего воздуха / реле ABS |
Предохранители
| F1 | 30A ECM, клапан EVAP, датчик массового расхода воздуха, датчик положения распределительного вала 1, термостат охлаждающей жидкости — 535i/540i |
| F2 | 30A Насос ОГ, электромагнитный клапан геометрии впускного коллектора, форсунки (кроме 520i (22 6S1)/525i/530i), ECM, электромагнитный клапан EVAP, привод (1,2) системы изменения фаз газораспределения, срабатывание регулятора холостого хода система |
| F3 | 20A Датчик положения коленчатого вала, датчик положения распредвала (1,2), датчик расхода воздуха |
| F4 | 30A Датчики кислорода с подогревом, ECM |
| F5 | Реле катушки зажигания 30 А — кроме 520i (22 6S1)/525i/530i |
Блоки реле и предохранители в салоне BMW E39
Блок предохранителей в бардачке
Он расположен в бардачке (или называется бардачком). Чтобы получить к нему доступ, нужно открыть бардачок и покрутить крепления.
И сам блок упадет. Это будет выглядеть примерно так.
- Зажимы для предохранителей
- Ваша текущая схема предохранителей (обычно на немецком языке)
- Запасные предохранители (может и не быть ;-).
Обозначение
| № | Расшифровано |
| один | Стеклоочиститель 30А |
| два | 30A Омыватели ветрового стекла и фар |
| 3 | Рог 15А |
| 4 | 20А освещение салона, освещение багажника, стеклоомыватель |
| 5 | 20А Мотор сдвижной/подъемной крыши |
| 6 | 30А Электрические стеклоподъемники, центральный замок |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| восемь | 25A Система ASC (автоматическая система контроля устойчивости) |
| девять | 15A Обогрев форсунок омывателя ветрового стекла, система кондиционирования воздуха |
| десять | 30А Электропривод регулировки положения пассажирского сиденья со стороны водителя |
| 11 | 8A сервотронная система |
| 12 | 5А |
| тринадцать | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5A Управление двигателем, противоугонная система |
| пятнадцать | 8А Диагностический разъем, управление двигателем, противоугонная система |
| шестнадцать | Модуль системы освещения 5А |
| 17 | 10A Система ABS для дизельных автомобилей, система ASC, топливный насос |
| Восемнадцать | 5А Приборная панель |
| девятнадцать | 5A Система EDC Электронная система контроля плавности хода), система PDC (система контроля дистанции при парковке) |
| двадцать | 8А Обогрев заднего стекла, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5A Регулировка водительского сиденья с электроприводом, затемнение зеркал, устройство открывания гаражных ворот |
| 22 | 30А дополнительный вентилятор |
| 23 | 10A Система отопления, система отопления стоянки |
| 24 | 5A Подсветка индикатора положения рычага селектора режимов работы, комбинация приборов |
| 25 | 8A Многофункциональный дисплей (MID) |
| 26 | 5А стеклоочистители |
| 27 | 30А Электрические стеклоподъемники, центральный замок |
| 28 | 30А вентилятор отопителя система кондиционирования воздуха |
| 28 | 30А Электрорегулировка наружных зеркал, электростеклоподъемники, центральный замок |
| 30 | 25A Система ABS для автомобилей с дизельным двигателем, Система ABS для автомобилей с бензиновым двигателем |
| 31 | 10A Бензиновый автомобиль Система ABS, система ASC, топливный насос |
| 32 | 15A Система обогрева сидений |
| 33 | — |
| 3. 4 | 10A Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Подсветка индикатора положения рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8A система подушек безопасности, подсветка складывающихся зеркал |
| 40 | 5А Приборная панель |
| 41 | 5A Система подушек безопасности, тормозной сигнал, система круиз-контроля, модуль системы освещения |
| 42 | 5А |
| 43 | 5A Бортовой монитор, радио, телефон, насос омывателя заднего стекла, очиститель заднего стекла |
| 44 | 5A Многофункциональное рулевое колесо, дисплей [MID], радио, телефон |
| Четыре пять | 8А Электропривод выдвижной шторки заднего стекла |
Предохранители 7, 51 и 52 отвечают за работу прикуривателей.

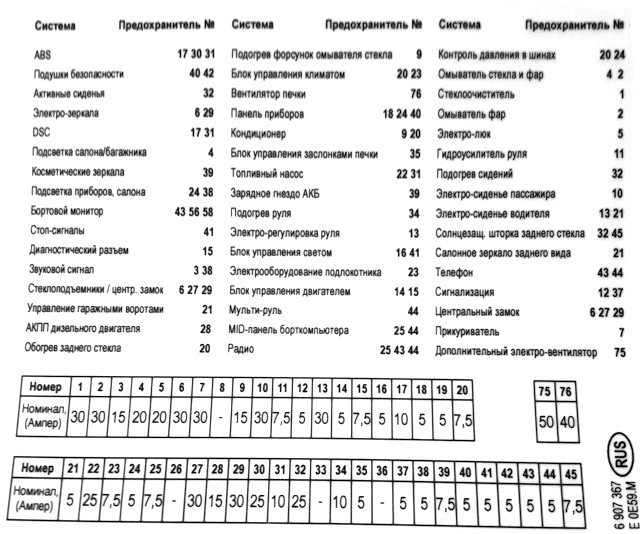

Русское обозначение

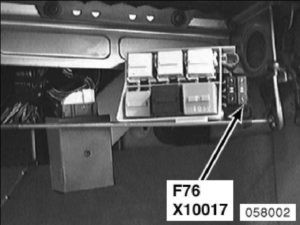

Блок реле за основным блоком
Он находится в специальной белой пластиковой коробке. Чтобы получить к нему доступ, нужно снять бардачок.
Общий вид бардачка в разобранном виде

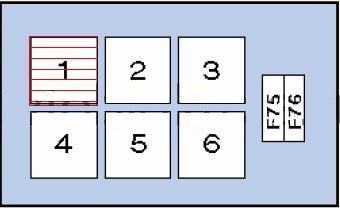

Схема
Таблица с расшифровкой
| один | Реле 2 двигателя вентилятора конденсатора кондиционера (^03/98) |
| два | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле сиденья с электроприводом/реле регулировки рулевой колонки |
| 6 | Реле электровентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель охлаждающего вентилятора |
| F76 | (40A) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Он находится под пассажирским сиденьем, возле порога. Чтобы получить доступ, нужно поднять обшивку.

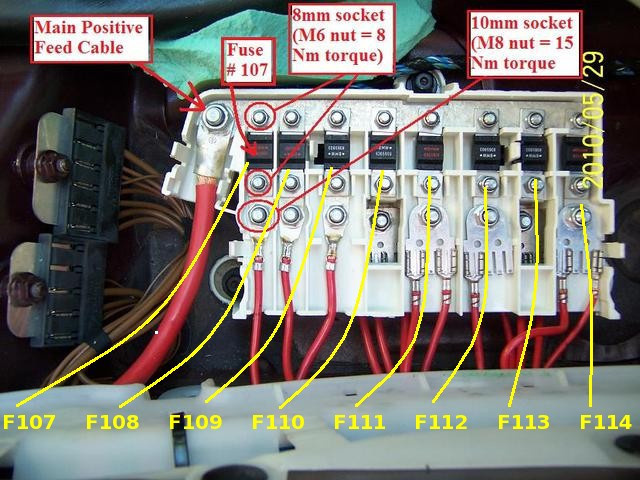

Фото схемы
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | Блок управления АБС 50А |
| F109 | 80A Реле управления двигателем (EC), блок предохранителей (F4 и F5) |
| F110 | Панель блока предохранителей 80A 1 (F1-F12 и F22-F25) |
| F111 | Выключатель питания 50А |
| F112 | Модуль управления лампой 80А |
| F113 | 80A Рулевое управление/реле регулировки рулевой колонки, панель приборов 1 (F27-F30) Блок предохранителей, панель приборов 2 (F76) Блок предохранителей, модуль управления освещением, панель приборов 1 (F13) Блок предохранителей с поясничной опорой |
| F114 | 50A Замок зажигания, разъем линии передачи данных (DLC) |
Блоки в багажном отделении

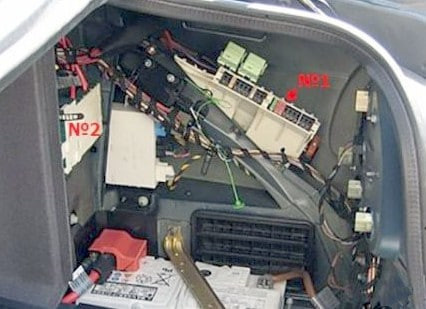

В багажнике с правой стороны за обшивкой еще 2 блока с предохранителями и реле.
Блок предохранителей и реле

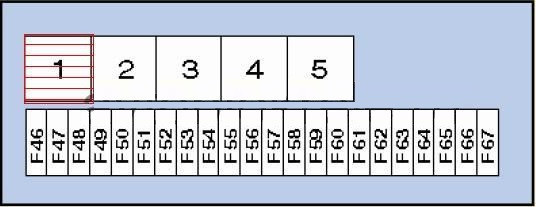

Схема
Обозначение
Реле
- реле 1 защиты от перегрузок и перенапряжений;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузок и перенапряжений;
- реле привода замка бензобака.
Предохранители
| № | Описание |
| 46 | 15A Система обогрева стоянки Система вентиляции стоянки |
| 47 | Система обогрева стоянки 15А |
| 48 | 5А Охранно-охранная сигнализация |
| 49 | 30А обогрев заднего стекла |
| 50 | 8А пневматическая подвеска |
| 51 | 30A Пневмоподвеска, штекер в багажнике |
| 52 | Предохранитель прикуривателя 30А BMW 5 E39 |
| 53 | 8A Центральный замок |
| 54 | 15А топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5А |
| 60 | 15A EDC system электронная система контроля жесткости подвески |
| 61 | 5A Система PDC (система контроля парковки) |
| 62 | — |
| 63 | — |
| 64 | 30A Бортовой монитор, CD-проигрыватель, Навигационная система, Радио |
| шестьдесят пять | 10А телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Для прикуривателей за 30А отвечают предохранители №51 и 52.
Блок предохранителей высокой мощности

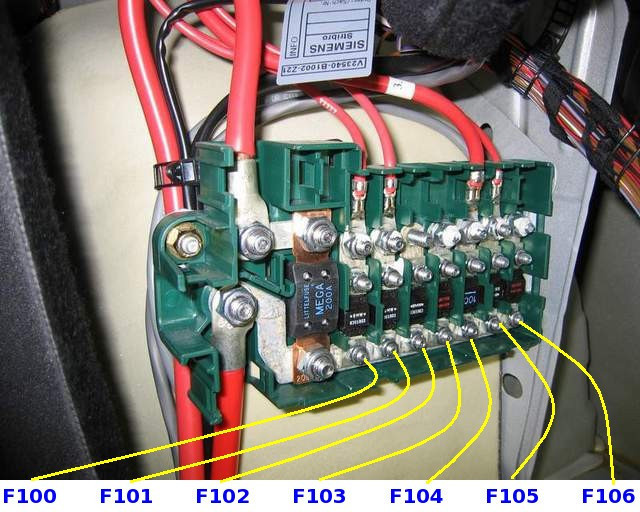

Второй блок предохранителей расположен рядом с аккумулятором.
Расшифровано
| Ф100 | 200А Сейф в футах (F107-F114) |
| F101 | 80A Блок предохранителей, зона нагрузки 1 (F46-F50, F66) |
| F102 | 80A Блок предохранителей зоны нагрузки 1 (F51-F55) |
| F103 | Модуль управления прицепом 50А |
| F104 | Реле защиты от перенапряжения 50А 2 |
| F105 | Блок предохранителей 100А (F75), дополнительный отопитель |
| F106 | 80А Багажник, 1 предохранитель (F56-F59) |
Электросхема BMW E39
Видео про предохранители BMW E39
