Пятидверный кроссовер Opel Antara выпускается с 2006 года и продается по всему миру. Годы выпуска 2007, 2008, 2009, 2010, 2011. После этого Opel Antara подвергался рестайлингу и собирался обновленный в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 гг покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле Опель Антара со схемами и фото. Выберите предохранитель, отвечающий за прикуриватель.
Содержание
Все блоки управления
Общее расположение всех электронных блоков управления.
Описание
| а | ЭБУ АБС — блок предохранителей/реле под моторным отсеком1 |
| два | Электронный блок управления кондиционером — за панелью управления отопителем |
| 3 | Дополнительный отопитель — в корпусе вентилятора отопителя |
| 4 | Аккумуляторная батарея |
| 5 | Диагностический разъем (DLC) |
| 6 | Многофункциональный блок управления с цифровым дисплеем |
| 7 | Электронный блок управления двигателем (ECM) |
| 8 | Электронный блок управления 4WD — на задней оси |
| 9 | Блок предохранителей/реле, моторный отсек 1 |
| 10 | Блок предохранителей/реле, моторный отсек 2 — дизель |
| 11 | Блок предохранителей/реле — приборная панель |
| 12 | Реле электровентилятора отопителя — за перчаточным ящиком |
| тринадцать | Резистор электровентилятора отопителя — за перчаточным ящиком |
| 14 | Блок управления свечей накаливания |
| пятнадцать | Звуковой сигнал 1 |
| шестнадцать | Звуковой сигнал 2 |
| 17 | Электронный блок управления иммобилайзером |
| 18 | Блок управления комбинации приборов |
| ночь | Многофункциональный блок управления 1 — За приборной панелью — функции: Противоугонная система, шина данных CAM, центральный замок, система круиз-контроля, с полной системой запирания, сигнализация, фары, обогреватель заднего стекла, обогреватель ветрового стекла, иммобилайзер, указатели поворота, комбинированные огни комбинация приборов, внутреннее освещение, датчик дождя, стеклоочиститель/омыватель заднего стекла, задние фонари, стеклоочиститель/омыватель ветрового стекла |
| двадцать | Многофункциональный блок управления 2 — за комбинацией приборов — функции: противоугонная система, управление светом прицепа |
| двадцать один | Датчик температуры окружающего воздуха (автоматический контроль температуры) — за бампером |
| 22 | Модуль управления парковкой — за обшивкой багажника |
| 23 | Модуль управления усилителем рулевого управления (усилитель рулевого управления с переменным усилением) — за приборной панелью |
| 24 | Блок управления люком — за крышей |
| 25 | Электронный блок управления SRS — под центральной консолью |
| 26 | Электронный модуль управления коробкой передач (TCM) — за приборной панелью |
Функция предохранителей и реле может отличаться от показанной и зависит от года выпуска, страны доставки и уровня оснащения вашего Opel Antara. Сверьте назначение со схемой на обратной стороне защитной крышки.
Блок предохранителей и реле в салоне
Он расположен с левой стороны у ноги пассажира, закрыт защитной крышкой.
Вариант 1
Схема
Описание
| F1 | AP01 / Дополнительная розетка |
| F2 | Обогрев передних сидений |
| F3 | Аудио система |
| F4 | Кондиционер |
| F5 | Блок управления электроникой кузова |
| F6 | Замок двери |
| F7 | Указатель поворота правая сторона |
| F8 | Левая сторона указателя поворота |
| F9 | Останавливаться |
| F10 | Омыватель фар |
| F11 | Кондиционер |
| F12 | Блок управления электроникой кузова |
| F13 | Блок управления электроникой кузова |
| F14 | Мощность: С/В |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передняя шайба |
| F18 | Замок входной двери |
| F19 | Дополнительный выход |
| F20 | Блок управления трансмиссией |
| F21 | Мотор |
| F22 | Луч |
| F23 | Стеклоподъемник |
| F24 | Обогрев наружных зеркал |
| F25 | Приборная доска |
| F26 | Мощность 1 |
| F27 | ВОЗДУШНАЯ ПОДУШКА |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя |
| Ф30 | Стеклоподъемник со стороны пассажира |
| F31 | Электростеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера/ стационарная вспомогательная электрическая розетка |
| R2 | Мощность: ВКЛ/ПУСК |
Предохранитель на 20А №29 отвечает за работу прикуривателя и дополнительных розеток 1 и 19.
Вариант 2
Фото — пример
Расшифровано
Блоки предохранителей и реле под капотом
Основной блок расположен рядом с бачком стеклоомывателя и закрыт пластиковой крышкой.
Вариант 1
Схема
Цель
| F1 | Обслуживание двигателя |
| F2 | Обслуживание двигателя |
| F3 | Электронный блок управления |
| F4 | Главный вентилятор |
| F5 | Топливо |
| F6 | Тяга на четыре колеса* |
| F7 | Вспомогательное реле |
| F8 | Останавливаться |
| F9 | Кондиционер / Мощность 1 |
| F10 | Люк* |
| F11 | Противоугонная система |
| F12 | Система очистки запотевших стекол |
| F13 | Левая фара ближнего света |
| F14 | Правый ближний свет |
| F15 | Двигатель 3 |
| F16 | Левые боковые габаритные огни |
| F17 | Омыватель фар |
| F18 | ТКМ |
| F19 | Правые боковые габаритные огни |
| F20 | Замена |
| F21 | Замена |
| F22 | Замена |
| F23 | Замена |
| F24 | Компонент кондиционера |
| F25 | Звуковой сигнал |
| F26 | Передние противотуманные фары |
| F27 | Базовый |
| F28 | Начало |
| F29 | АБС |
| Ф30 | АБС |
| F31 | Стеклоочиститель |
| F32 | Запуск |
| F33 | Сиденье с электроприводом |
| F34 | Аккумуляторная батарея |
| Ф35 | Фары дальнего света |
| Ф36 | Задний стеклоочиститель |
| R1 | Реле вспомогательного вентилятора |
| R2 | Реле топливной системы |
| R3 | Реле скорости дворников |
| R4 | Реле очистки окон |
| R5 | Верхнее/нижнее реле |
| R6 | Реле омывателя фар |
| R7 | Главное реле |
| R8 | Реле главного вентилятора |
| R9 | Реле управления вентилятором |
| R10 | Реле вентилятора |
| R11 | Реле габаритных огней |
| R12 | Реле стартера |
| R13 | Реле кондиционера |
| R14 | Реле звукового сигнала |
| Р15 | Реле стеклоочистителя |
| Р16 | Реле противотуманных фар |
| Р17 | Реле дальнего света |
Вариант 2
Фотография
Схема
Перевод обозначения на русский язык
| АБС | Антиблокировочная тормозная система |
| Переменный ток | Система климат-контроля, кондиционер |
| БАТ1 | Блок предохранителей на приборной панели |
| НДТ2 | Блок предохранителей на приборной панели |
| БАТ3 | Блок предохранителей на приборной панели |
| Млрд кубометров | Блок управления электроникой кузова |
| ОСП | Контроллер ЕСМ |
| ЕСМ ПИТАНИЕ ТРН | ЭБУ, двигатель и трансмиссия |
| АНГ СНСР | Датчики управления двигателем |
| ЭПБ | Электрический стояночный тормоз |
| ВЕНТИЛЯТОР1 | Поток охлаждающего воздуха |
| ВЕНТИЛЯТОР3 | Поток охлаждающего воздуха |
| ПЕРЕДНИЙ ПРОТИВОТУМАН | Передние противотуманные фары |
| ФРТ ВПР | Передний дворник |
| ТОПЛИВО/ВАХ | Топливный насос, вакуумный насос |
| ШАЙБА HDLP | Омыватель фар |
| ПРИВЕТ ЛЕВЫЙ ЛУЧ | Дальний свет (левая фара) |
| ДАЛЬНИЙ ЛУЧ ПРАВ | Дальний свет (правая фара) |
| РОГ | Звуковой сигнал |
| ГТД/МИР ПРОМЫВКА | Подогрев жидкости омывателя ветрового стекла, подогрев наружных зеркал |
| КАТУШКА ЗАЖИГАНИЯ К | Катушка зажигания |
| КАТУШКА ЗАЖИГАНИЯ В | Катушка зажигания |
| БАЛКА НИЖНЯЯ СЛЕВА | Ближний свет (левая блок-фара) |
| МОЛНИЯ ПОД ПРАВОМ | Ближний свет (правая блок-фара) |
| PRK LP ЛЕВЫЙ | Габаритный свет (левая фара) |
| ПРК ЛП правый | Габаритный свет (правая фара) |
| ШИМ-ВЕНТИЛЯТОР | ШИМ-сигнал управления вентилятором |
| ЗАДНИЙ ОБОГРЕВАТЕЛЬ | Обогрев заднего стекла |
| ЗАДНИЙ WPR | Задний стеклоочиститель |
| ЗАМЕНА | – |
| СТОП-СИГНАЛЫ | Стоп-сигналы |
| STRTR | Начало |
| ТКМ | Блок управления трансмиссией |
| ТРЛР ПРЛ ЛП | Парковочные огни прицепа |

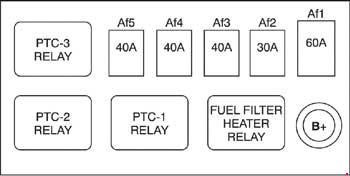

Дополнительный блок
Только для дизельных моделей. Он расположен в центре моторного отсека.
Схема
Цель
| AF1 | Контроллер свечи накаливания 60А |
| АФ2 | 30А Реле нагревателя топливного фильтра |
| АФ3 | 40A Реле PTC-1 |
| АФ4 | 40A Реле PTC-2 |
| АФ5 | 40A Реле PTC-3 |
