Схема электрооборудования на Audi 80 B3

Ауди 80 б3 — автомобиль, который был очень популярен в 90-е годы.Автомобиль выпускался на заводах несколько лет, после чего его производство было остановлено.

Однако и по сей день можно найти рабочие модели этих автомобилей.

В нашей статье мы представим схему электропроводки Ауди 80, а также подробно расскажем о ее особенностях.

Электрическая схема

Электрические схемы автомобилей представляют собой графические изображения, на которых показаны основные электрические элементы. Такие карты не показывают фактическое расположение тех или иных частей, а показывают взаимосвязь между составляющими.

Зная, как читать электрические схемы, можно понять устройство и принцип работы электрики. Этот навык может помочь при поломках машин. Если автовладелец умеет читать схемы электропроводки, он сможет сам выявить неисправность. Поэтому не нужно будет проходить диагностику (которая стоит недешево) в автосервисе. В этой статье мы разберем электрическую схему Audi 80.

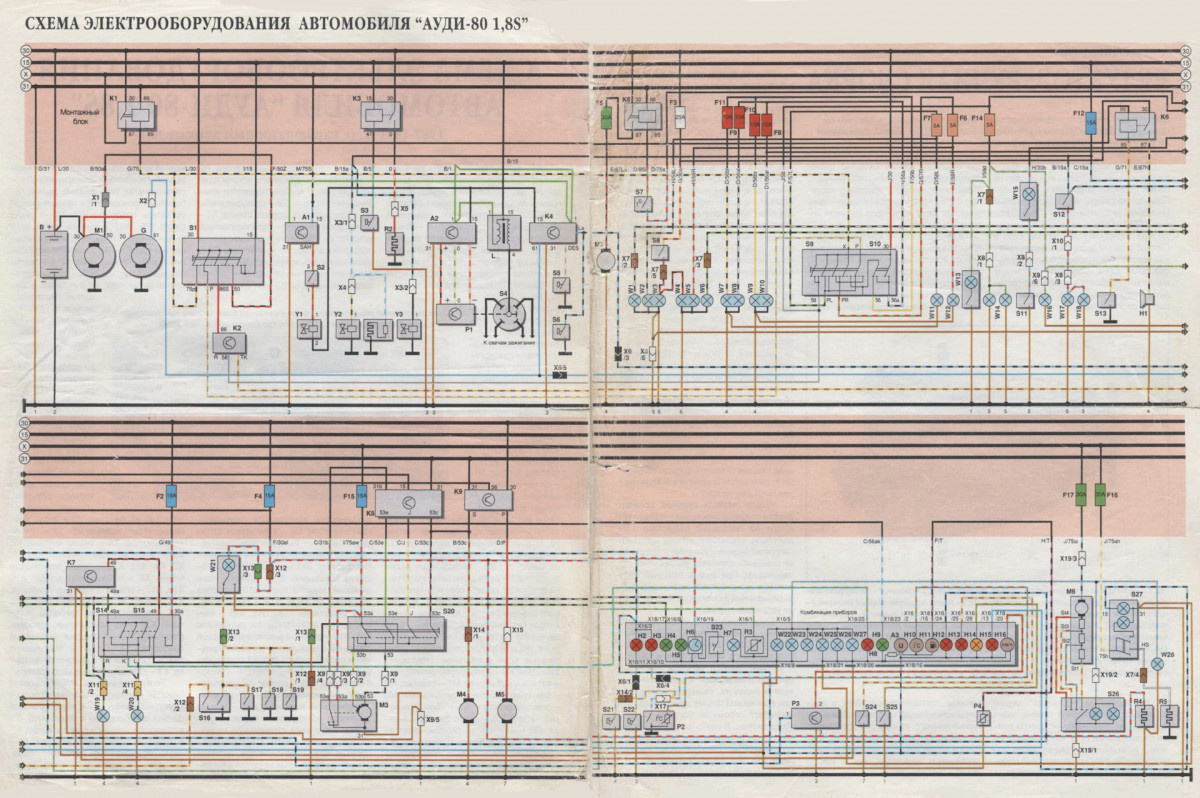

На этом рисунке показана полная электрическая схема Audi 80 b3.

Для тех, кто еще не очень хорошо разбирается в схемах, специально разберем некоторые нюансы:

• Все проводные соединения (или комбинации соединений) кабелей на электрической схеме Audi 80 b3 отмечены разными цветами. Каждый из них отвечает за отдельный участок схемы;
• Провода цепи соединяются друг с другом различными способами. Одним из них являются коннекторы. В этом случае рядом с соединением пишется буква «С», а затем идет цифра, соответствующая порядковому номеру соединения;
• Кроме того, кабели можно соединять с помощью соединительных блоков или перемычек. Тогда буква «S» (и сам серийный номер) уже стоит перед соединением).

Все предохранители на схемах обозначены разными цветами.

он, в свою очередь, определяет стоимость. Ниже мы приводим таблицу, в которой калибр предохранителей соответствует их цвету на электрической схеме Audi 80 b3.

Особенности электрооборудования

Электрическая схема Ауди 80 б3 включает в себя множество узлов и устройств. Для удобства навигации по схеме они условно разделены на несколько систем. Рассмотрим основные из них:

• Система подачи топлива к двигателю;
• Система зажигания;
• Специальный блок, в котором установлены все релейные элементы, а также предохранители;
• Система регулировки боковых зеркал (поворот);
• Устройство, регулирующее автоматический подъем окон;
• Панель индикации, в которой расположены датчики. Они активируются при запуске автомобиля или при возникновении ошибок в его работе;
• Оптическая система (противотуманки, освещение салона, поворотники, сигнализация);
• Система охлаждения (как внутренних частей машины, так и ее салона: вентилятор).

Читайте также Тюнинг Ауди 80: как улучшить машину своими руками

Схема электрооборудования ауди 80 б4 имеет некоторые особенности. Разберем основные из них:

1. Все приборы и приспособления соединяются между собой с помощью однопроводного соединения (то есть с помощью кабеля);
2. Масса в любом приборе всегда указывается со знаком минус. Ауди 80 б3 не исключение. Этот провод также подключается к кузову автомобиля (к его массе);
3. Плюс на схеме проводки и в салоне автомобиля обозначен красным цветом. Это облегчает диагностику машины, а также ее ремонт;
4. При активации аккумулятора (при включенном зажигании) на устройство подается напряжение. Это означает, что аккумулятор должен быть деактивирован (отключен) перед началом ремонта. В противном случае кабель может быть поражен электрическим током;
5. Для каждого электрического узла на распиновке предусмотрена колодка с проводами.

Очень часто у автомобиля возникают проблемы с противотуманными фарами, стеклоподъемниками, зажиганием или системой подачи топлива (моновпрыск). Это самые проблемные места машины.

Чтобы потом облегчить диагностику неисправностей этих систем, а затем ремонт механических поломок, разберем их важные характеристики электрооборудования.

Стеклоподъёмники

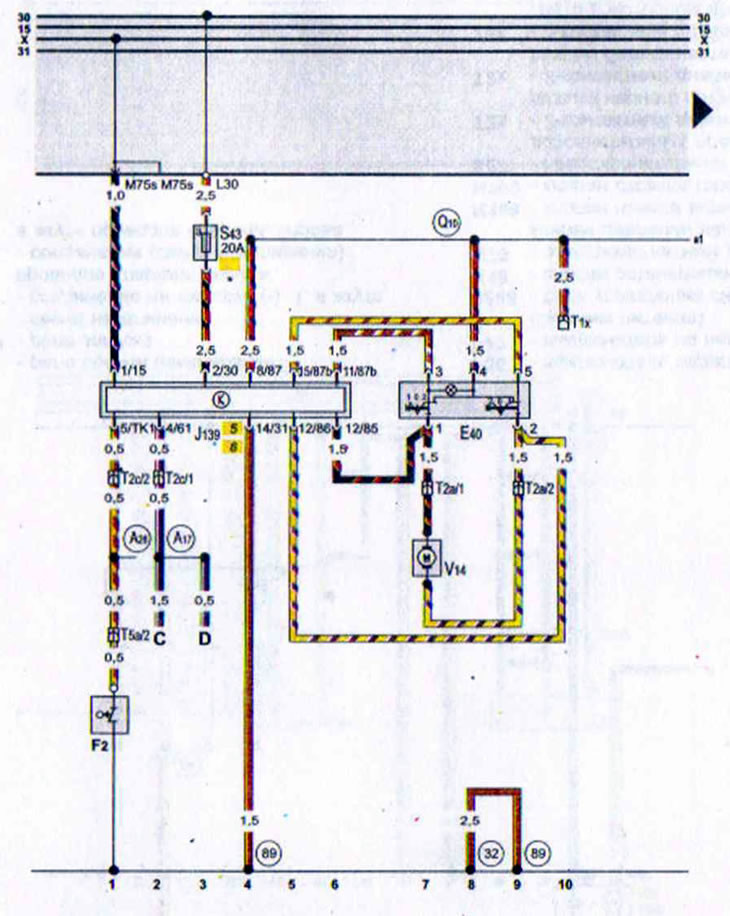

На схеме электростеклоподъемников ауди 80 б3 буквами «F» обозначены 6 дверных выключателей. Символ «J» обозначает систему управления — электронный блок управления (ЭБУ). Всего в конструкции 5 моторчиков стеклоподъемников (4 дверных и 1 центральный). Каждый из них обозначается буквой «V». Отрицательный (заземляющий) вывод находится внизу схемы и обозначен цифрой «89». Плюсовой провод на схеме называется «Q10».

Противотуманки

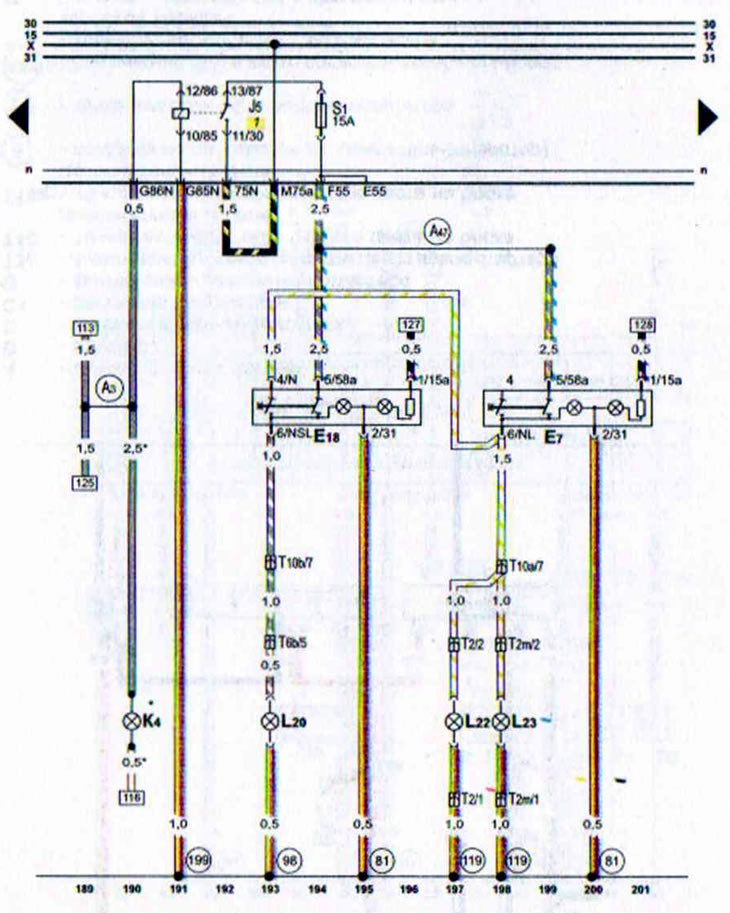

Внешняя оптика обозначена буквой «L» (собственное освещение, противотуманные фары). На схеме подключения противотуманных фар ауди 80 б3 также указано расположение выключателей (обозначено буквами «Е»). Конкретно выключатели Е7 и Е18 отвечают за выключение противотуманных фар Ауди 80. В электрической схеме ПТФ Ауди 80 б3 они соединены клеммой (номер 55, обозначен на рисунке символами «А47»).

Замок зажигания

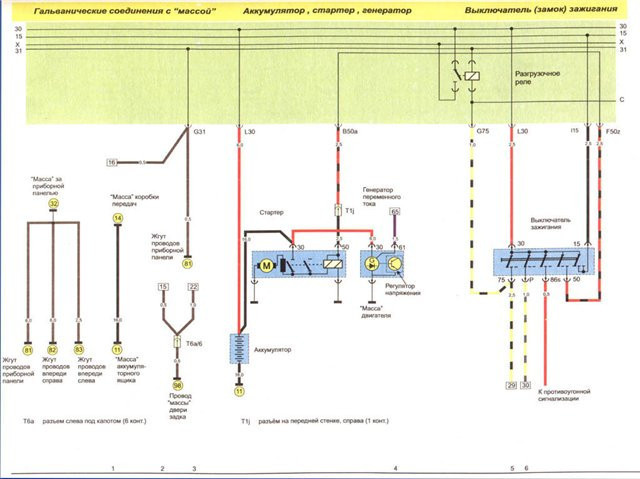

Схема замка зажигания Ауди 80 б4 условно делится на три части: соединения гальванической массы, аккумулятор со стартером и генератором, собственно замок зажигания (выключатель). Все эти части соединяются между собой только кабелями (№15, 30, 31). Знаки и символы говорят сами за себя. Все они подписаны на изображении.

Моновпрыск

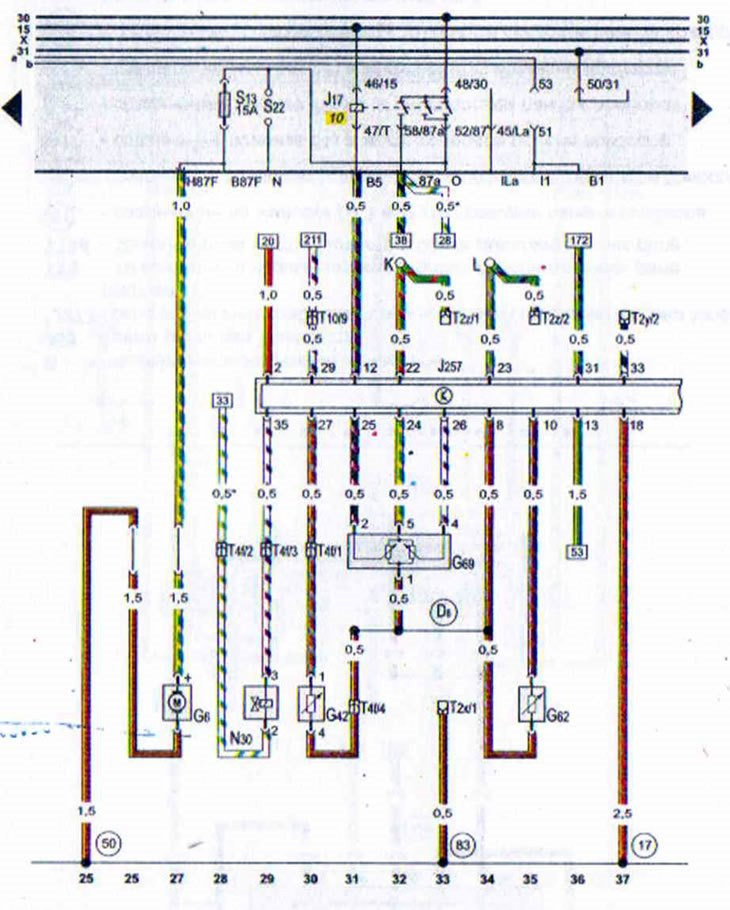

Система моновпрыска Audi 80 b3 – мономоторика. Обработанное топливо в карбюраторе (или инжекторе) через жиклер подается в дизель (дизель) или двигатель TDI. Аккумулятор на схеме обозначен буквой «А». Генератор обозначен символом «С». Все датчики на схеме обозначены буквой «Г».

Диагностика электросистемы своими руками

С помощью электрических схем можно проанализировать состояние автомобиля, понять принцип его работы, а в случае возникновения неисправностей полностью их устранить. Теперь поговорим о диагностике основных деталей и узлов электросистемы автомобиля. Есть несколько способов проверить сломанное оборудование:

1. Проверка работы предохранителей. Эти устройства очень уязвимы, поэтому быстро выходят из строя, деформируются. Диагностировать состояние этих устройств можно с помощью внешнего осмотра и измерения их внутренних характеристик (силы тока, напряжения, сопротивления) мультиметром. В случае короткого замыкания выньте из устройства все предохранители и затем измерьте нужные характеристики. Однако при обнаружении вышедших из строя участков цепи не стоит прекращать диагностику. Возможно, в цепи сразу несколько неисправных участков;
2. Проверьте любой участок цепи на предмет короткого замыкания. Для диагностики нужно вынуть все предохранители и отключить аккумулятор. Далее необходимо измерить характеристики тока (с помощью мультиметра). Перед проверкой необходимо повернуть ключ в замке в первое положение. Затем по очереди подключить щупы тестера к измеряемому участку цепи и зафиксировать показатели;
3. Проверка состояния электропроводки автомобиля. В этом случае необходимо ознакомиться с принципиальной электрической схемой машины. Необходимо изучить, какие устройства следуют одно за другим, в каком звене цепи находится та или иная деталь. С помощью электрической схемы необходимо отключить все приборы от цепи и проверить их работоспособность. Также необходимо измерить производительность самой цепи. Если приборы в порядке, значит, дело в обрыве проводки или плохом контакте. Если кабели заменяются, кабели также должны быть заменены. Однако их необходимо тщательно изолировать. Благодаря этому можно значительно продлить срок службы новой проводки.

Возможные неисправности проводки и способы их устранения

Большинство случаев, по которым автовладелец обращается в сервис, — это неисправности проводки. В мастерских обычно требуют больших денег за ремонт. Однако, зная наиболее распространенные проблемы и способы их устранения, вы можете сэкономить себе время, а также изрядную сумму денег. Разберем основные поломки, возникающие у водителей Ауди 80 б3:

• Полный или частичный разряд аккумулятора. В этом случае достаточно зарядить аккумулятор. Если он уже неисправен, его необходимо полностью заменить;
• Сломался предохранитель. В случае поломки защитных элементов достаточно заменить неисправную деталь на новую;
• Были обрывы цепи. Это довольно серьезная проблема. В большинстве случаев такая неисправность возникает из-за неправильного монтажа (прокладки) проводки (может возникнуть как из-за неверных действий производителя, так и самого автовладельца). В этом случае нужно исследовать электрическую цепь автомобиля и с его помощью найти участок цепи, вышедший из строя. При замене самой проводки ни в коем случае нельзя прокладывать провода рядом с подвижными элементами (они могут деформировать проводку);
• Окисление контактов в местах разъёмов. Довольно часто бывают случаи, когда сам участок цепи цел, все предохранители тоже в порядке. Но электричество по-прежнему не работает. Автовладельцы тогда просто теряются. Проблема в этом случае может быть в окислении ниток. При возникновении такой поломки можно почистить окислившиеся контакты. Если ситуация рабочая, то требуется замена контакта.
