УАЗ 2206 Буханка — народное название семейства полноприводных грузопассажирских автомобилей повышенной проходимости, выпускаемых в различных модификациях с 1965 года (УАЗ 452, 3741, 3909, 39094, 3962, 3303, 3741) в основном с бензиновыми двигателями (инжекторными и карбюратор). В этой статье мы покажем схему подключения, описание предохранителей и реле УАЗ Буханка 2206 и места их расположения.

УАЗ буханка

Электросхема

схема подключения хлеба

Описание

апередний фонарь;
двамаяк;
3лампа специального сигнала (только для УАЗ-3962);
4электродвигатель вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
5датчик сигнальной лампы аварийного состояния тормозной гидротяги;
6звуковой сигнал;
7повторитель боковых поворотников;
8проблесковый маячок (только для УАЗ-3962);
9поворотный переключатель фар;
10крышка освещения салона;
11сигнальная лампа включения стояночной тормозной системы;
12выключатель сигнальной лампы стояночного тормоза;
тринадцатьмотор стеклоочистителя;
14переключатель электродвигателя стеклоочистителя и омывателя;
пятнадцатьспидометр;
шестнадцатьсигнальная лампа включения дальнего света фар;
17вольтметр;
18датчик давления масла;
ночьсигнальная лампа аварийного давления масла;
двадцатьуказатель температуры охлаждающей жидкости на блоке цилиндров;
двадцать одинсигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе;
22указатель уровня топлива;
23двигатель стиральной машины;
24аварийный выключатель;
25лампа указателя поворота;
26сигнальная лампа аварийного состояния гидропривода тормозной системы;
27замок зажигания;
28центральный переключатель света;
29тепловой предохранитель;
тридцатьсопротивление нагревателя;
31выключатель электровентилятора отопителя;
32переключатель фар;
33выключатель задних противотуманных фар;
3. 4коробка фар или предохранителей;
35затыкать;
36электромагнитный клапан дисбаланса;
37переключатель поворотников;
38кнопка звукового сигнала;
39датчик аварийной сигнализации давления масла;
40датчик аварийной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
41датчик указателя давления масла;
42датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
43переключатель поворотников;
44предохранитель отопителя (только для УАЗ-3962, УАЗ-2206);
Четыре пятьвыключатель электродвигателя вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
46резистор выключателя электровентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
47электродвигатель вентилятора отопителя (только для УАЗ-3962, УАЗ-2206);
48генератор;
49свеча зажигания;
пятьдесятдатчик-распределитель;
51катушка зажигания;
52 переключатель «масса»;
53аккумулятор;
54выключатель купольного света;
55заглушка (только для УАЗ-3962, УАЗ-2206);
56потолок;
57транзисторный ключ;
58аварийный вибратор;
59электронный блок управления карбюратором;
60микропереключатель;
61дополнительное сопротивление;
62дополнительное реле стартера;
63соленоидный клапан;
64начало;
шестьдесят пятьдатчик уровня топлива в баке;
66выключатель тормозного сигнала;
67выключатель света заднего хода;
68задний фонарь;
69задний противотуманный фонарь;
70подсветка номерного знака автомобиля;
71фонарь заднего хода;
72домкрат

Предохранители и реле

Генеральный план

План размещения

Обозначение

  1. коробка фар или предохранителей;
  2. переключатель поворотников;
  3. реле управления лампами АБС;
  4. реле дальнего света;
  5. реле ближнего света;
  6. переключатель дворников;
  7. реле задних противотуманных фар;
  8. реле стартера.

Реле 7 задних противотуманных фар расположено на удлинителе рамы передней панели под панелью приборов в области правой фары.
В районе опоры педали тормоза находится переключатель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

Блок предохранителей установлен слева под панелью приборов и имеет три отдельных монтажных вставки.

Схема

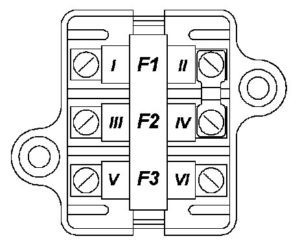

Схема блока предохранителей

Цель

Для автомобилей с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — блок сигнальной лампы, сигнализация, спидометр, приборная панель, датчики системы ABS, если они установлены на автомобиле.
F1 на 10 ампер, контакт II — резерв.
F2 на 10 ампер, контакт III — Сигнализация, звуковой сигнал.
F2 на 10 ампер, контакт IV — рециркуляционный насос, выключатель отопителя, выключатель фонарей заднего хода.
F3 на 10 ампер, контакт V — Интегрированная микропроцессорная система управления двигателем, выключатель питания.
F3 на 10 ампер, контакт VI — выключатель питания, биметаллический термопредохранитель.

Для автомобилей с двигателем ЗМЗ-40911 Евро-4.

F1 на 10 ампер, контакт I — блок сигнальной лампы, сигнализация, спидометр, приборная панель, датчики системы ABS, если они установлены на автомобиле.
F1 на 10 ампер, контакт II — резерв.
F2 10 ампер контакт III — выключатель указателей поворота, сигнализация, розетка.
F2 на 10 ампер, контакт IV — рециркуляционный насос, выключатель отопителя, выключатель фонарей заднего хода.
F3 на 10 ампер, контакт V — Интегрированная микропроцессорная система управления двигателем, выключатель питания.
F3 на 10 ампер, контакт VI — выключатель питания, биметаллический термопредохранитель.

Предохранители системы ABS расположены в перегородке за сиденьем водителя на 25 А или 40 А.
