Тойота Ист предохранители и реле

Toyota Ist первого поколения выпускалась в 2002, 2003, 2004, 2005, 2006, 2007 годах и поставлялась по всему миру. В некоторых странах известен как Toyota Scion xA. В этой статье мы покажем описание предохранителей и реле Toyota East с блок-схемами и их расположением. Выберите предохранитель, отвечающий за прикуриватель.

Тойота

Расположение блоков и назначение элементов в них может отличаться и зависеть от года выпуска, комплектации и региона, куда был поставлен ваш автомобиль. Сверяйте информацию со своими схемами на крышке блока.

Блок в салоне

В кабине главный блок предохранителей и реле расположен под панелью, за защитным кожухом.

Расположение блоков в салоне

Фото — пример исполнения

Фото пример

Пример схемы блочной палубы

Пример схемы обложки

Схема

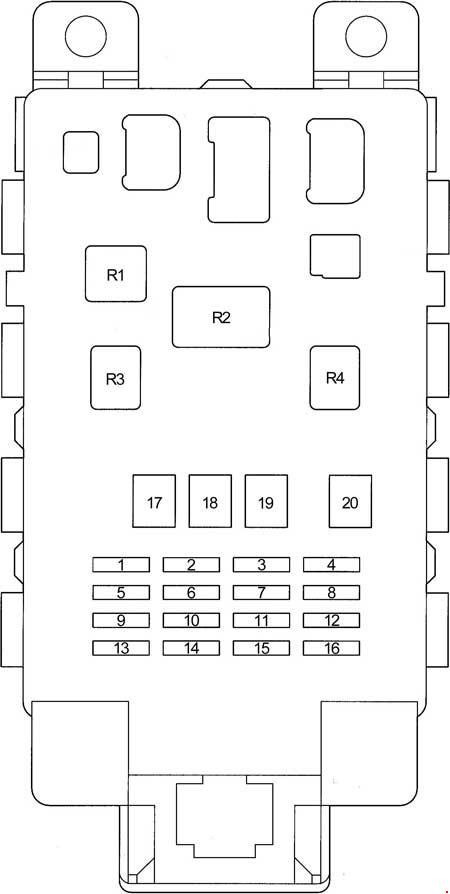

блок предохранителей тойота р10

Описание

а10A GAUGE — приборная панель, ABS, кондиционер, фонари заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления дверным замком, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк на крыше, электрические стеклоподъемники, коробка передач с блокировкой селектора , указатели поворотов, сигнализация, автономный обогреватель
два10A DEF RLY — Обогрев заднего стекла, подогрев зеркал
20A DEF — Обогрев заднего стекла, подогрев зеркал
325A D/L — Двойной замок, блок управления дверным замком
410A TAIL — Передний противотуманный фонарь, фары, корректор фар, предупредительный зуммер, задний противотуманный фонарь, габаритный огонь
5 —
620A СТЕКЛООЧИСТИТЕЛЬ — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, замок двери
77.5A ECU-B — Фары, задний противотуманный фонарь
815A ПРОТИВОТУМАННАЯ ФАРА — Передняя противотуманная фара
915A ACC: прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мультиинформационный дисплей, разъем, аудиосистема, зеркала с электроприводом
107,5 А ECU-IG — ABS, внутреннее освещение, многофункциональный информационный дисплей, дополнительный обогреватель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, обогреватель
117,5 А OBD — диагностический разъем
1210A HAZ — Указатели поворота, сигнализация
тринадцать7,5 А переменного тока — кондиционер, обогреватель
1410A S-HTR — Подогрев сидений
пятнадцать —
шестнадцать10А СТОП — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, стоп-сигналы
1750А АМ1 — Предохранители: «ACC», «GAUGE», «DEF» («DEF RLY»,), «S-HTR», «WIPER», «ECU-IG”
18МОЩНОСТЬ 30 А: стеклоподъемники, люк
ночь40A HTR — Кондиционер, Обогреватель
двадцать30A DEF — Обогрев заднего стекла, подогрев зеркал
Реле
R1Обогреватель
R2Аварийная сигнализация (указатели поворота)
R3Силовое реле (стеклоподъемники, люк)
R4Топливный насос (обрыв цепи (C/OPN))

За работу прикуривателя отвечает предохранитель на 15А под номером 9, еще один предохранитель находится в блоке под капотом.

Отдельные релейные элементы могут быть установлены рядом, например, реле противотуманных фар, реле отопителя и т д

Блоки под капотом

Блок предохранителей и реле

Этот блок расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей.

Фотография

Фото пример блока под капотом

Пример схемы блочной палубы

Пример схемы крышки блока под капотом

Схема

Блок-схема под капотом Toyota Vitz 1

Обозначение

а15A DOME — Часы, комбинация приборов, двойной замок, фары, внутреннее освещение, звуковой сигнализатор, мультиинформационный дисплей, аудиосистема, блок управления дверным замком
два15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач
315А СИГНАЛ
415A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мультиинформационный дисплей, система подушек безопасности SRS, система зажигания
530A ST — Система запуска
6 —
710A H−LP LH — Левая фара, корректор фар
810A H−LP RH — левая фара, корректор фар
915A P/POINT — Розетка
10Запасной предохранитель
11Запасной предохранитель
12Запасной предохранитель
тринадцать —
14 —
пятнадцать30A RDI — Вентилятор охлаждения
шестнадцать50A HTR SUB1 — Дополнительный обогреватель (PTC)
17 —
Реле
R1Вентилятор
R2Вентилятор
R3Начало
R4 —
R5Затыкать
R6Дополнительный обогреватель (PTC)
R7ЭФИ
R8Муфта компрессора кондиционера
R9Звуковой сигнал

Дополнительный блок

Схема

Схема дополнительного блока

Расшифровано

а10A H-LP HI RH — Фары (дневные ходовые огни)
два10A H-LP HI LH — Комбинация приборов, фары (дневные ходовые огни)
Реле
R1Фары
R2Диммер (DIM)
R3 —

Блок АБС

Схема

Блок-схема ABS под капотом

Описание

  • 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А — нет (модели без ВСК); Реле ABS MTR (модели с VSC)
  • B — Реле ABS MTR (модели без VSC); Реле ABS CUT (модели с VSC)
  • C — Реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок силовых предохранителей

Он расположен на плюсовой клемме аккумулятора и выполнен в виде плавких вставок большой мощности.

Схема

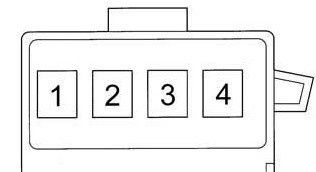

Блок-схема питания

Обозначение

  1. 60А ГЛАВНЫЙ — Предохранители: «EFI», «DOME», «HORN», «ST», «AM2», «H-LP LH», «H-LP RH», «H-LP LH (HI)», » H-LP RH (HI)», «H-LP LH (LO)», «H-LP RH (LO)”
  2. 80А — Система «СТАРТ/СТОП»
  3. ALT 100/120A — Предохранители: «ECU-B», «TAIL», «D/L», «OBD», «RDI», «AM1», «HAZ», «HTR», «HTR-SUB1″, » POWER», «STOP», «DEF», Система зарядки
  4. АБС 60А — АБС

Есть что добавить — пишите в комментариях.
