Шевроле Лачетти предохранители и реле

Chevrolet Lacetti выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах в кузовах седан, универсал и хэтчбек. Предлагаем вам ознакомиться с описанием схемы блоков предохранителей и реле Шевроле Лачетти, показать фото блоков, назначение элементов, а также рассказать, где находится предохранитель, отвечающий за прикуриватель.

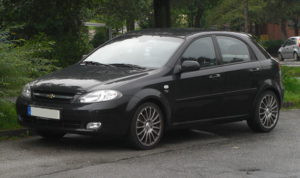

Фото Шевроле Лачетти

Главный блок с реле и предохранителями в моторном отсеке

Он расположен с левой стороны, между аккумулятором и расширительным бачком охлаждающей жидкости.

блок предохранителей под капотом

Оригинальная схема предохранителей и реле напечатана на внутренней стороне крышки.

Общий план

предохранители Шевроле Лачетти

Описание схемы

Предохранители

Ef1 (30 А) — Основной аккумулятор (цепи F13-F16, F21-F24).

Ef2 (60 А) — АБС.
См. F11.

Ef3 (30 А) — вентилятор печки.
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8).
Если стартер не крутит, проверьте также реле 4 в кронштейне под панелью приборов со стороны водителя. Убедитесь, что аккумуляторная батарея заряжена и ее клеммы закреплены, установите рычаг переключения передач в нейтральное положение и замкните контакты электромагнитного реле рядом со стартером. Это позволит проверить, работает ли стартер. Если он работает, проверьте, не сломан ли кабель. Если он не работает, подать на него напряжение отдельными проводами напрямую от аккумулятора. Это будет работать; скорее всего плохой контакт с кузовом, провод от аккумулятора к кузову авто.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19).
Проверьте реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатор).
Если вентилятор не включается (определить его работу по звуку достаточно сложно, т к он работает достаточно тихо), дополнительно проверьте предохранители Ef8, Ef21 и реле К9, К11. Убедитесь, что вентилятор работает, подав напряжение непосредственно от аккумулятора. При работающем двигателе проверьте уровень охлаждающей жидкости, датчик температуры охлаждающей жидкости, крышку радиатора и расширительный бачок (кран в крышке должен быть исправен, крышка должна быть затянута), термостат работает. В худшем случае, если есть проблемы с температурой и давлением охлаждающей жидкости, причиной может быть прогоревшая прокладка ГБЦ.

Ef7 (30 А) — обогрев заднего стекла.
См. F6.

Ef8 (30 А) — высокая скорость вентилятора системы охлаждения (радиатора).
См. Еф.6.

Ef9 (20 А): электростеклоподъемники передней и задней правой дверей.
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан рециркуляции отработавших газов.

Ef11 (10 А) — цепь главного реле, контроллер электронной системы управления двигателем (ECM).

Ef12 (25 А) — фары, габариты.
Если односторонние лампы не горят, проверьте предохранители Ef23 или Ef28. Если фары не горят, проверьте лампы фар, а также контактные площадки, которые могут отсутствовать из-за плохого контакта. Для замены ламп, скорее всего, придется снимать корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы.
Если не горит ни один стоп-сигнал, включая дополнительный, дополнительно проверьте предохранитель F4, а также переключатель крестовины на педали тормоза и его разъем с проводами. Если дополнительный стоп-сигнал работает, а основной нет, замените лампы в фарах, лампы двухнитевые, могли перегореть обе. Также проверьте контакты в разъемах массы и проводку.

Ef14 (20 А) — электростеклоподъемники на двери водителя.
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах.
Если дальний свет не включается, проверьте также реле К4, исправность ламп в фарах и контакты в их разъемах (могли окислиться), выключатель света слева от руля. Измерьте напряжение на разъемах фар. Если нет напряжения на нужных контактах при включенном дальнем свете, то неисправность в подрулевом переключателе или проводке.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота.
Если звуковой сигнал не работает, проверьте, помимо этого предохранителя, реле К2. Распространенной проблемой является отсутствие или потеря контакта с кузовом, который находится на лонжероне за левой фарой. Очистите и установите хороший контакт. Проверить напряжение на сигнальных клеммах, если его нет, то проводку или кнопки на руле. Проверьте сам сигнал, подав на него напрямую 12 В. Если он неисправен, замените его новым.

Ef17 (10 А) — компрессор кондиционера.
См. F6.

Ef18 (15 А) — топливный насос.
Если топливный насос не работает, проверьте также предохранитель F2 в монтажном блоке кабины, предохранитель Ef22 в моторном отсеке и реле К7, а также исправность самого насоса, подав на него 12В напрямую. Если он работает, пощупайте провода на предмет обрыва и проверьте контакты. Если он не работает, пожалуйста, замените его новым. Чтобы снять бензонасос, нужно отсоединить аккумулятор, снять подушку заднего сиденья, открыть люк, отсоединить топливопроводы, затянуть стопорное кольцо и вытащить бензонасос. Если в топливной системе не создается необходимое давление, проблема может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электрозеркала складывающиеся, лампы индивидуального света в салоне, общий плафон в салоне, свет в багажнике, концевой выключатель положения багажника.
См. F4.

Ef20 (10 А) — левая фара, ближний свет.
Если ближний свет правой фары не включается, см предохранитель Ef27.
Если погас ближний свет обеих фар, проверьте лампочки, две из них могли гореть одновременно, а также их разъемы, их контакты и наличие влаги. Также причина может быть в проводке от разъема С202 до выключателя света на руле. Загляните под торпеду, она может загореться, особенно если у вас хэтчбек. Также проверьте работу подрулевого переключателя.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатор).

Ef22 (15 А) — топливный насос, форсунки, клапан рециркуляции отработавших газов.

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа подсветки номерного знака, сигнал предупреждения.
См. Еф.12.

Ef24 (15 А) — противотуманные фары.
Противотуманки в большинстве случаев работают только при включенных габаритах.
Если «противотуманки» перестают работать в сырую погоду, проверьте, не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — электропривод боковых зеркал.
См. F8.

Ef26 (15 А) — центральный замок.

Ef27 (10 А) — правая фара, ближний свет.
См. Еф.20.

Ef28 (10A) — правые габаритные огни, подсветка приборной панели и центральной консоли, подсветка радио, часы.

Ef29 (10 А) — резерв;
Ef30 (15 А) — резерв;
Ef31 (25 А) — резерв.

Реле

  • 1 — реле подсветки приборной панели и центральной консоли.
  • 2 — реле звукового сигнала.
    См. Еф.16.
  • 3 — главное реле зажигания.
    Проверьте предохранитель Ef5.
  • 4 — реле фар в фарах.
  • 5 — реле противотуманных фар.
    См. Еф.24.
  • 6 — муфта компрессора кондиционера.
    См. F6.
  • 7 — топливный насос, катушки зажигания.
    См. Еф.18.
  • 8 — электростеклоподъемники.
  • 9 — малая скорость вентилятора системы охлаждения (радиатора).
    См. Еф.6.
  • 10 — обогрев заднего стекла.
    См. F6.
  • 11 — высокая скорость вентилятора системы охлаждения (радиатора).
    См. Еф.6.

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он расположен с левой стороны в конце доски. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

блок предохранителей в салоне lacetti

Схема блока предохранителей

блок-схема с предохранителями внутри Лачетти

Таблица с расшифровкой

F110A AIRBAG — электронный блок управления подушками безопасности
F210A ECM — модуль управления двигателем, модуль управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3СИГНАЛ ПОВОРОТА 15A — Аварийный выключатель, указатели поворота
F410A CLUSTER — Комбинация приборов, электроника ближнего света*, зуммер, выключатель стоп-сигналов, электроника регулируемого усилителя рулевого управления*, переключатель кондиционера*
F5Бронирование
F610A ENG FUSE — реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения стеклоподъемников, реле включения фар
F720A HVAC — Реле включения электровентилятора кондиционера, переключатель кондиционера, система климат-контроля*
F815A ЛЮК — переключатель зеркал с электроприводом, складывающиеся зеркала с электроприводом*, люк с электроприводом*
F925A WIPER — мотор-редуктор стеклоочистителя, переключатель режима стеклоочистителя
F1010А СВОБОДНЫЕ РУКИ
F1110A АБС — Блок управления АБС Блок управления АБС
F1210A ИММОБИЛАЙЗЕР — Иммобилайзер, электронный блок управления охранной сигнализацией, датчик дождя
F1310A Блок управления автоматической коробкой передач*
F14ОПАСНОСТЬ 15A — Аварийный выключатель
F1515A ANTI-THEFT — Электронный блок управления противоугонной сигнализацией
F1610A ДИАГНОСТИКА — диагностический разъем
F1710A АУДИО/ЧАСЫ — Аудиосистема, часы
F18JACK 15A EXTRA — Дополнительный разъем
F1915A CIGAR LIGHTER — Предохранитель прикуривателя
F2010A BACK-UP — выключатель света заднего хода, переключатель режимов автоматической коробки передач*
F2115A REAR FOG — Реле включения задних противотуманных фар, реле подсветки приборов и органов управления, габаритного освещения
F2215A ATC / CLOCK — Часы, система климат-контроля*, выключатель кондиционера*
F2315A АУДИО — Аудиосистема
F2410А ИММОБИЛАЙЗЕР — Иммобилайзер

Предохранитель №19 отвечает за прикуриватель.

Реле

Они крепятся на специальном кронштейне, расположенном под панелью приборов, возле педалей. Доступ к ним крайне затруднен. Для начала нужно открыть коробку для мелочевки и открутить два винта отверткой.

эстафета в Лачетти

Затем, преодолев сопротивление всех трех фиксаторов, снимаем нижнюю обшивку панели приборов, освобождаем ее от механизма блокировки капота и снимаем полностью.

эстафета в Лачетти

На открытом пространстве нужно найти желанную опору.

реле в цепи лачетти

Цель

  1. блок управления системой защиты аккумулятора;
  2. переключатель поворотников;
  3. реле включения противотуманок в задних фонарях;
  4. реле блокировки стартера (для автомобилей с АКПП).

В зависимости от комплектации автомобиля там устанавливаются (BLOWER RELAY) — реле вентилятора кондиционера, (DRL RELAY) — реле системы принудительного освещения фар.

Дополнительная информация

Наглядный пример того, почему могут перегорать предохранители, можно увидеть в этом видео.
