Предохранители и реле Рено флюенс

Компактный автомобиль Renault Fluence был представлен в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах. За этот период модель Fluence дважды подвергалась рестайлингу. Внешний вид сильно изменился. Мы предоставляем полную информацию о предохранителях и реле Renault Fluence. Мы покажем, где находятся блоки, их фото и схемы с описанием назначения, а также отдельно выделим предохранитель прикуривателя.

рено Флюенс фото

Возможны отклонения в представленном материале и его блоке. Производитель может вносить изменения в зависимости от электрооборудования, двигателя и года выпуска автомобиля.

Предохранители и реле под капотом

Монтажный блок

Он находится рядом со стойкой и закрыт защитным кожухом (отделение связи). Как открыть, вы можете увидеть на картинке.

Блокировка доступа под капот

Фотография

блок 2 фото

Схема

Блок-схема сборки Рено

Описание

  1. 10А — Габаритный свет (правая фара, правый задний фонарь, фары), подсветка номерного знака, подсветка прикуривателя, подсветка выключателя стеклоподъемников, аудиосистема, блок управления навигационной системы, выключатели и переключатели освещения на приборной панели
  2. 10A — Габаритный фонарь (левая фара, левый задний фонарь), левый задний фонарь на двери багажника
  3. 15А — Насос омывателя фар
  4. 20А — Противотуманные фары
  5. 10А — Дальний свет (левая фара)
  6. 10А — Дальний свет (правая фара)
  7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режимов АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления автономным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления автоматической парковкой, антибликовое зеркало в салоне
  8. 30A — Блок управления ABS, ESP
  9. 30А — Передний стеклоочиститель
  10. 10А — Блок управления подушками безопасности
  11. 20А — Не используется
  12. 7.5А — Блок управления автоматической коробкой передач
  13. 25А — Система управления двигателем
  14. 15A — Датчики концентрации кислорода — подогрев
  15. 20А — Блок управления автоматической коробкой передач
  16. 5A — Тормозные сигналы, электрический блок управления, электроусилитель руля
  17. 10А — Датчик режимов АКПП, электрокорректор фар, реле фонарей заднего хода
  18. 15А — Электрический блок управления
  19. 30А — Стартер
  20. — Не используется
  21. 20А — Топливный модуль, катушки зажигания
  22. 10A — Электромагнитная муфта компрессора кондиционера
  23. 5A — ЭБУ системы впрыска
  24. 20А — Ближний свет (левая фара), электрокорректор
  25. 20А — Ближний свет (правая фара), электрокорректор

Дополнительный блок

Он находится в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

2 блока под капот Рено

Схема

Схема 2-го блока

Обозначение

  • А — не используется
  • B — Реле подогревателя топлива (450)
  • C — Реле фонарей заднего хода (602)
  • Д — не используется
  • F1 — Блок интерфейса нагревателя 80 А (1550)
  • F2 — блок отопителя 70А (257)
  • F3 — 50А ЭБУ коробки передач (119)
  • F4 — блок интерфейса нагревателя 80 А (1550)
  • F5 — Двигатель вентилятора 60 А (188) через реле высокой скорости двигателя вентилятора (234)
  • F6 — Подогреватель топлива 20А (449)
  • F7 — не используется
  • F8 — 30A — Управление реле электровентилятора (234)
  • F9 — не используется

Блоки возле аккумулятора

расположение блоков в батарее

Блок отключения аккумуляторной батареи (1)

Схема

Блок-схема отключения аккумулятора

Расшифровано

  • F1 — стартер 190А
  • F2 — Блок предохранителей и реле 50 А в салоне
  • F3 — Блок предохранителей и реле 80 А (блок коммутации и управления) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 — Блок предохранителей 300/190 А и реле в отсеке двигателя 2/генератора
  • F5 — электроусилитель руля 80А
  • F6 — 35А электронный блок управления двигателем (ECU)/блок предохранителей и реле (блок коммутации и управления) в моторном отсеке 1
  • F7 — Блок предохранителей и реле 5А (блок коммутации и управления) в моторном отсеке 1

Блок предохранителей высокой мощности(2)

Фотография

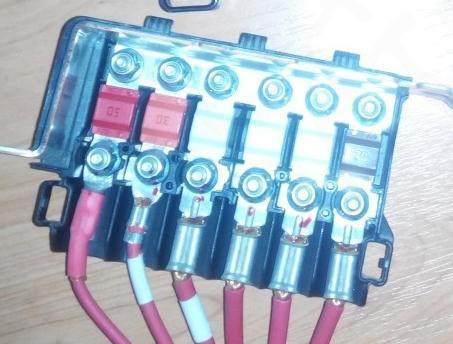

фото блока на аккумуляторе

Схема

Схема плавкой вставки

Цель

  1. 70А — дополнительный обогрев салона
  2. 80А — блок предохранителей и реле в кабине
  3. 80А — блок предохранителей и реле в кабине
  4. 80А — Блок предохранителей и реле (блок коммутации и управления) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А — дополнительный обогреватель
  6. 50A — Блок управления ABS с ESP

Отдельно может быть расположено реле электровентилятора системы охлаждения двигателя, рядом с самим электровентилятором.

Блок предохранителей в салоне Renault Fluence

Он расположен с левой стороны руля, за крышкой.

Доступ

Блокировать доступ Фото схемы

фото блок-схемы с предохранителями в салоне

Описание

F1бронирование
F2бронирование
F310А прикуриватель
F410А задний выход
F5Розетка 10А в багажнике
F6Аудиосистема 10А
F75А наружные зеркала с электрообогревом
F810А омыватель ветрового стекла, сигнализация открытой двери
F9Автоматический стояночный тормоз 30А
F10Приборная панель 10А
F1125A сиденье с электроприводом, подрулевые переключатели
F1220A электрообогрев пассажирского сиденья
F13бронирование
F14Электростеклоподъемники 25А, пассажирская дверь
F15Выключатель стоп-сигналов 5А, датчик положения педали тормоза, блок управления ABS/ESP
F1625А электростеклоподъемник задней правой двери
F1725А электростеклоподъемник задней левой двери
F1810А подсветка перчаточного ящика, левая подсветка багажника, подсветка дверей, подсветка зеркал солнцезащитного козырька, датчик дождя
F1910А часы, датчик наружной температуры, сигнализатор непристегнутого ремня, аудиоразъем
F20Блок климат-контроля 5А
F213А зеркальные лампы на солнцезащитных козырьках
F223А салонные стекла, датчик дождя и света
F23Разъем прицепа 20А
F2415А задний дворник
F25Внутреннее зеркало заднего вида 3А
F2630А 10А Навигационная система, CD-чейнджер, аудиосистема
F27Аудиосистема 20А, блок управления стояночным тормозом
F28бронирование
F29бронирование
Ф30Указатели поворота 15А
F31Приборная панель 10А
F32Электрические стеклоподъемники 30А водительской двери
F33Центральный замок 25А
F34бронирование
Ф3515А часы, датчик наружной температуры, дисплей телефона
Ф36Диагностический разъем 15А, реле звукового сигнала, блок управления сигнализацией, сирена
F37Тормозные сигналы 10А, электрический блок управления
F38Автоматический стояночный тормоз 30А
F39бронирование
F4040А вентилятор кондиционера
F4125А люк с электроприводом
F42Обогрев заднего стекла 40А
  • РА 70А — силовое реле (+ аккумулятор) с задержкой отключения (без отключения при пуске)
  • РБ 70А — силовое реле (+ аккумулятор) с задержкой отключения (с отключением при пуске)
  • RC 40C — реле обогрева заднего стекла
  • РД 20А — реле звукового сигнала

Предохранитель прикуривателя

Предохранитель №3 отвечает за передний прикуриватель и предохранитель №3 отвечает за задний штекер – 4 номинала на 10А.

Пример доступа к блоку и замены предохранителя прикуривателя смотрите в этом видео.

Дополнительные элементы

Блок 1

Он расположен в кабине, в нижней левой части приборной панели, сбоку от рулевой колонки.

Схема

Дополнительный блок в салоне

Обозначение

  • F1 — 40A Предохранитель питания реле электрического стеклоподъемника (703), управление реле безопасности детей (750)
  • Ф2 —
  • F3 —
  • F4 —
  • A — 40A Реле стеклоподъемника
  • B — 40A Детское реле заднего стеклоподъемника (750)
  • С — 70А 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона

Реле обогрева передних сидений

Этот блок реле находится под пассажирским сиденьем: 40А реле «+» при работающем двигателе для питания обогревателей водительского и пассажирского сидений.
