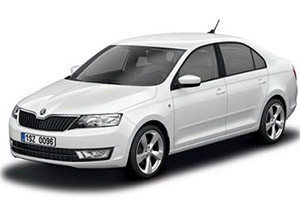

Предохранители и блоки реле для Skoda Rapid

Блок-схема предохранителей (расположение предохранителей), расположение и назначение предохранителей Skoda Rapid и Skoda Rapid Spaceback (2016, 2017, 2018).

Шкода Квик (2016-2018)

Проверка и замена предохранителей

Отдельные электрические цепи защищены плавкими предохранителями.

  • Перед заменой предохранителя выключите зажигание и соответствующий потребитель.
  • Выясните, какой предохранитель связан с неисправным компонентом.
  • Плохие предохранители можно определить по полоскам расплавленного металла. Замените неисправный предохранитель на новый того же номинала.
  • Если новый предохранитель снова перегорает, немедленно обратитесь к специалисту.

Уведомление

  • Никогда не «ремонтируйте» предохранители и не заменяйте их предохранителями с большей силой тока — опасность возгорания! Это также может привести к повреждению другой части электрической системы.
  • Если только что вставленный предохранитель снова перегорает через короткое время, как можно скорее обратитесь в специализированную мастерскую ŠKODA для проверки электрической системы.
  • Мы рекомендуем всегда носить с собой запасные предохранители.

Блок предохранителей в салоне

Предохранители расположены в нижней части панели приборов за крышкой.

Расположение блока предохранителей в салоне

  • Снимите крышку блока предохранителей в направлении, указанном стрелкой.
  • Снимите пластиковую защелку с кронштейна на крышке блока предохранителей.
  • Используйте зажим, чтобы вытащить предохранитель, а затем вставьте новый предохранитель.
  • Верните кронштейн в исходное положение.
  • Сначала вставьте верхний край крышки в переднюю панель.
  • Нажмите на нижний край крышки в области A.

Схема блока предохранителей в салоне

Потребитель энергии
аСветлый — левый
дваЦентральный замок, омыватели ветрового и заднего стекол (только с KESSY или подогревом ветрового стекла)
3Включенный
4Свет — правильно
5Электрические стеклоподъемники — водитель
6Внутренний свет
7Рог
8Сцепка — левый свет
9Рычаг управления под рулем, блок управления двигателем (только без KESSY), АКПП (только без KESSY), АКПП (только без KESSY), ESC (только без KESSY), тягово-сцепное устройство (только без KESSY), гидроусилитель руля (только без СЕССИИ)
10Электрические стеклоподъемники — задний левый
11Система очистки фар
12Информационно-развлекательный экран
тринадцатьМногофункциональный блок для такси
14Рычаг управления на руле, выключатель света, блокировка извлечения ключа зажигания (АКПП), мигалка, SmartGate, датчик дождя, камера заднего вида
пятнадцатьКондиционер, автоматическая коробка передач, диагностический разъем, обогрев лобового стекла
шестнадцатьКомбинация приборов, экстренный вызов
17Охранная сигнализация, сирена
18Не назначен
ночьНе назначен
двадцатьНе назначен
21 годНе назначен
22Омыватели ветрового и заднего стекол (без KESSY или обогрева ветрового стекла)
23Подогрев передних сидений
24Вентилятор системы кондиционирования, отопление, кондиционер, отопление
25Не назначен
26Подогрев передних сидений
27Задний стеклоочиститель
28Не назначен
29Воздушная подушка
тридцатьЭлектрические стеклоподъемники, выключатели фонарей заднего хода, система кондиционирования воздуха, система помощи при парковке, регулировка поверхности наружного зеркала, питание центральной кнопочной панели, питание боковой кнопочной панели, зеркало внутри
31 годТопливный насос, вентилятор радиатора, круиз-контроль, омыватели ветрового и заднего стекол, выключатель света
32Диагностический разъем, регулировка дальности света, рычаг управления под рулем, освещение салона, стабилизатор напряжения для такси
33Запуск двигателя, переключатель педали сцепления
3. 4Форсунки стеклоомывателя с подогревом
35 летНе назначен
36Не назначен
37Радар
38Не назначен
39Дополнительная система электрообогрева
40Не назначен
41 годОбогрев заднего стекла
42Электрические стеклоподъемники — передний пассажир
43Тягово-сцепное устройство — розетка
44Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажнике
Четыре пятьЭлектрические стеклоподъемники — задний правый
46Стеклоочистители передних и задних стекол, рычаг управления под рулем
47Тягово-сцепное устройство — розетка
48Сцепка — правый свет
49Топливный насос
пятьдесятИнформационно-развлекательная система
51Наружное зеркало с подогревом
52СЕССИ
53Блокировка руля (KESSY)
54АБС или ЭСК
55Не назначен
56Не назначен
57Не назначен
58Не назначен
59Не назначен

Объявления

Блок предохранителей в моторном отсеке

Расположение блока предохранителей в моторном отсеке

  • Одновременно нажмите кнопки блокировки крышки в направлении стрелки 1 и снимите крышку в направлении стрелки 2.
  • Снимите пластиковую защелку с кронштейна на крышке блока предохранителей на передней панели.

Схема блока предохранителей в моторном отсеке

Потребитель энергии
аВентилятор радиатора
дваСистема свечей накаливания
3АБС или ЭСК
4Дополнительный электрообогрев, обогрев лобового стекла
5Дополнительный электрообогрев, обогрев лобового стекла
6Автоматическая коробка передач
7Система управления двигателем
8Стеклоочиститель
9Модуль данных батареи
10АБС или ЭСК
11Не назначен
12Форсунки, клапан дозирования топлива, клапан регулировки давления топлива
тринадцатьПереключатель педали тормоза
14Топливный насос, вентилятор радиатора, помпа охлаждения, насос интеркулера
пятнадцатьСистема управления двигателем, стабилизатор напряжения для такси
шестнадцатьНачало
17Система управления двигателем
18Дополнительный электронагреватель, клапан впускного коллектора, регулятор нагнетателя, датчик температуры масла, клапан фильтра с активированным углем, клапан управления давлением масла
ночьЛямбда-зонд
двадцатьСистема свечей накаливания, подогреватель вентиляции картера
