Lada Largus — грузопассажирский фургон, который выпускался в нескольких модификациях. Самыми популярными были Ларгус Кросс с 8 и 16 клапанами. Годы выпуска: 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019. После этого автомобиль прошел рестайлинг, а обновленный выпускается с 2020 по настоящее время. В этой статье вы найдете описание предохранителей и реле Лада Ларгус с блок-схемами и фото примерами исполнения. Выберите предохранитель, отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня оснащения вашего Lada Largus (стандарт, стандарт, люкс).
Блок в салоне
Он расположен с левой стороны приборной панели, со стороны водителя, за защитной крышкой.
Фото — схема
На обратной стороне защитной крышки на некоторых моделях будет нанесена схема назначения токовых предохранителей.

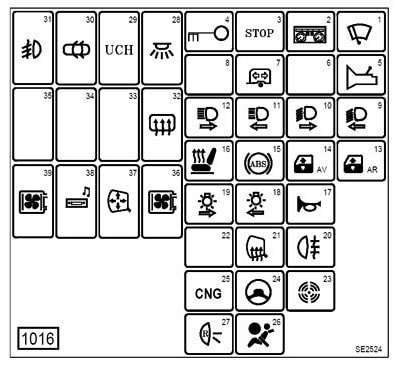

Схема
Описание
| а | 20А Стеклоочистители и омыватели ветрового стекла, электронный коммутационный блок (ЦЭКБС) салона, блок реле электропотребителя (управление реле обогрева заднего стекла) |
| два | 5А Комбинация приборов, блок управления двигателем, управление реле бензонасоса, автомобильный терминал ЭРА-Глонасс (’19-’20) |
| 3 | 10А Выключатель стоп-сигнала, дополнительный стоп-сигнал |
| 4 | 10A Указатели поворота, диагностический разъем, блок транспондера (’12-’16), реле дневных ходовых огней (’12-’16), электронный центральный блок управления кабиной (ЦЭКБС), антенна иммобилайзера, блок управления двигателем, система парковки (’16- ‘двадцать) |
| 5 | Подписать |
| 6 | Бронирование |
| 7 | Тревога |
| 8 | Бронирование |
| 9 | 10A Левая фара (ближний свет), комбинация приборов, насос омывателя фар (’12-’16) |
| 10 | 10А Правая фара (ближний свет) |
| 11 | 10А Левая фара (дальний свет), комбинация приборов |
| 12 | 10А Правая фара (дальний свет) |
| тринадцать | 30А Задние окна |
| 14 | 30А Передние электростеклоподъемники |
| пятнадцать | 10А Блок управления антиблокировочной системой (ABS), датчик ускорения, датчик угла поворота рулевого колеса |
| шестнадцать | 15А Подогрев передних сидений |
| 17 | Рог 15А |
| 18 | 10A Левый габаритный фонарь, освещение номерного знака (’16-’20), освещение перчаточного ящика (’16-’20) |
| ночь | 10A Правый габаритный фонарь, освещение номерного знака (’12-’16), освещение перчаточного ящика (’12-’16), внутреннее освещение (комбинация приборов, аварийная сигнализация, панель управления кондиционером, аудиосистема, центральный переключатель), прикуриватель, выключатель обогрева заднего стекла, — выключатель стеклоподъемника двери водителя, выключатель импульсного обогрева, выключатель блокировки внутренней ручки двери), электронный блок управления салона (ЦЭКБС) |
| двадцать | 7.5A Задний противотуманный фонарь (левый фонарь), комбинация приборов |
| двадцать один | 5А подогрев зеркал |
| 22 | 5А ’19-’20: Автовокзал ЭРА-Глонасс |
| 23 | Бронирование |
| 24 | ’12-’16 5A: Насос электроусилителя руля |
| 25 | 5A ’12-’16: Система управления газоснабжением (СУГ) |
| 26 | 5A Блок управления подушками безопасности и преднатяжителями |
| 27 | 20A Стеклоочиститель и омыватель заднего стекла, лампы заднего хода (правая фара), насос омывателя фар (’12-’16), звуковой сигнал ремня безопасности водителя (’16-’20) |
| 28 | 15A Аудиосистема, комбинация приборов, внутреннее освещение (центральный плафон, плафон 3-го ряда сидений), освещение багажного отделения, центральный блок электронных переключателей салона (ЦЭКБС) |
| 29 | 15A Диагностический разъем электронного блока управления салона (ЦЭКБС) |
| тридцать | 20A Центральный блок электронного переключения салона центрального замка (ЦЭКБС) |
| 31 | 15А Передние противотуманные фары |
| 32 | 30А Обогрев заднего стекла, подогрев зеркал |
| 33 | Бронирование |
| 3. 4 | Бронирование |
| 35 | Бронирование |
| 36 | 30A Обогреватель, панель управления кондиционером (’16-’20) |
| 37 | 5А Электропривод наружных зеркал |
| 38 | 10/15А Прикуриватель, аудиосистема |
| 39 | 30A ’12-’18: Отопитель, панель управления кондиционером |
| 10А ’19-’20: Отопитель автотерминала «ЭРА-Глонасс» |
Предохранитель №38 отвечает за прикуриватель.
Отдельно за блоком предохранителей под панелью реле обогрева заднего стекла (40А).
Блок под капотом
Он расположен с левой стороны моторного отсека рядом с аккумуляторной батареей и закрыт защитной крышкой.
Вариант 1
Фото — схема
Цель
| F1 | Бронирование |
| Ф2 5А | Цепи: постоянное питание компьютера управления двигателем; обмотки главного реле системы управления двигателем |
| Ф3 25А | Цепи питания: реле бензонасоса и катушки зажигания; главное реле системы управления двигателем |
| Ф4 30А | Цепь питания реле вентилятора системы охлаждения (автомобиль без кондиционера) |
| Ф5 40А | Цепи питания: реле кондиционера; реле малой скорости вентилятора системы охлаждения (в автомобиле с кондиционером); Реле высокой скорости вентилятора системы охлаждения (в автомобиле с кондиционером) |
| Ф6 25А Ф7 50А | Цепи блока управления АБС |
| Ф8 60А | Цепи: питание всех потребителей, питаемых от замка зажигания; слева под подрулевым переключателем |
| Ф9 40А | Цепь питания блока предохранителей в салоне |
| k1 | Реле высокой скорости вентилятора системы охлаждения (для автомобилей с кондиционером) |
| k2 | Реле кондиционера |
| к3 | Реле малой скорости вентилятора системы охлаждения (в автомобиле с кондиционером) или реле вентилятора системы охлаждения (в автомобиле без кондиционера) |
| k4 | Реле бензонасоса и катушки зажигания |
| d5 | Главное реле системы управления двигателем |
| k6 | Реле прикуривателя |
| k7 | Реле противотуманных фар |
| k8 | Реле вентилятора отопителя |
Вариант 2
Схема
Обозначение
| 299-1 | 231 (А) | Реле противотуманных фар |
| 753 (Б) | Реле насоса омывателя фар | |
| 299-2 | 233 | Реле вентилятора отопителя |
| 597-1 | Ф1 (60А), Ф2 (60А) | Электронный блок управления системами ABS и ESP |
| 597-3 | Ф1 (50А). Ф2 (25А) | Выключатель ближнего света, блок предохранителей в салоне |
| 784 | 700 (А) | Реле вентилятора охлаждения |
| 474 (Б) | Реле включения компрессора кондиционера | |
| 1047 | Ф1 (30А) | Блок реле питания |
| Ф2 (25А) | Питание реле впрыска | |
| Ф3 (5А) | Питание реле впрыска, ЭБУ | |
| Ф4 (15А) | Не используется | |
| 238 (А). | Реле блокировки впрыска | |
| 236 (Б) | Реле топливного насоса |
Вариант 3
Схема
Расшифровано
| 43 | 25A Largus CNG: система управления газом |
| 44 | 25А Блок управления антиблокировочной системой (ABS) |
| Четыре пять | 50А Блок управления антиблокировочной системой (ABS) |
| 46 | 60А Замок зажигания, сеть бортовой защиты (предохранители (F28-F32, F36) расположены в салоне), цепи выключателя световой сигнализации |
| 47 | 60А Защита бортовой сети, блок предохранителей салона (предохранители расположены после замка зажигания), цепи выключателя световой сигнализации |
| 51 | 25А Топливный насос, контроллер системы управления двигателем, реле вентилятора охлаждения двигателя, реле блока управления двигателем, реле муфты компрессора кондиционера, катушки зажигания 1-4 цилиндров (ВАЗ 21129), катушка зажигания 2×2 (ВАЗ 11189), кислородные датчики, адсорбер клапан продувки, клапан регулировки длины впускного трубопровода (ВАЗ 21129), форсунки, датчик фаз (ВАЗ 21129) |
| 52 | 40A Вентилятор охлаждения двигателя, муфта компрессора кондиционера |
| Реле | |
| R1 | Largus CNG: Система управления газоснабжением (СУГ) |
| R2 | Обогреватель |
| R3 | Передние противотуманные фары |
| R4 | Топливный насос |
| R5 | Блок управления двигателем |
| R6 | Вентилятор охлаждения двигателя (высокая скорость) |
| R7 | Муфта компрессора кондиционера |
| R8 | Вентилятор охлаждения двигателя (низкая скорость) |
