Предохранители и реле Лада Калина

Lada Kalina первого поколения выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах с внутренними серийными номерами ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с кузовом седан, хэтчбек, универсал В В этой статье мы покажем описание предохранителей и реле Лада Калина первого поколения со схемами и фотографиями. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Лада калин 1

Исполнение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня оснащения вашей Лада Калина. Сравните описание с вашим, напечатанным на обратной стороне защитной крышки или другой технической документацией.

Главный блок

Главный блок предохранителей и реле расположен под панелью приборов со стороны водителя, за защитной крышкой.

Доступ к блоку в салоне Lada Kalina

Вариант схемы 1

Схема - вариант 1

Схема Вариант 2

Схема блока предохранителей

Описание предохранителя

F115A ECM, реле вентилятора системы охлаждения, топливные форсунки
F230А Электростеклоподъемники
F315А сигнализация
F420А Стеклоочиститель, подушка безопасности
F5Отопитель 25А (предохранитель печки калины), блок управления электроусилителем, омыватель лобового стекла
F620А рупор
F710A Жидкокристаллический дисплей приборной панели, выключатель фар и стоп-сигналов, внутреннее освещение
F820А обогрев заднего стекла
F95A Правые габаритные огни, освещение перчаточного ящика
F105A Лампы габаритного света с левой стороны, Сигнализатор наружного освещения на панели приборов, Лампы освещения номерного знака
F117.55A Задний противотуманный фонарь, блок управления иммобилайзером
F127,5A Правый блок ближнего света — фары
F137,5A Левый блок ближнего света — фары
F1410A Правый блок дальнего света — фары
F1510A Блок левого дальнего света — фары
F1610А Правая противотуманная фара
F1710А Левая противотуманная фара
F1820А Подогрев передних сидений, прикуриватель
F19АБС 10А
F2015А Прикуриватель, замок багажника, диагностический разъем
F2110А Цепь блокировки заднего хода коробки передач
F2215А Блок управления противоугонной сигнализацией
F2310А Блок управления электроусилителем руля
F24Кондиционер 7,5А
F2510А Лампа освещения салона, стоп-сигналы
F26АБС 25А
F27Замена
F28Замена
F29Замена
Ф30Замена
F31Электроусилитель руля 50А
F32АБС 30А

Предохранитель №20 на 15А отвечает за прикуриватель.

Назначение реле

К1Реле омывателя фар
К2Реле электрического стеклоподъемника
К3Дополнительное реле стартера
К4Разгрузочное реле замка зажигания
К5Сигнальное реле
К6Реле обогрева сидений/реле стеклоочистителя
К7Реле дальнего света
К8Реле звукового сигнала
К9Реле противотуманных фар
К10Реле заднего стекла и обогрев наружных зеркал
К11Реле обогрева сиденья
К12Реле топливного насоса
К13Реле фонарей заднего хода
К14Реле вентилятора охлаждения радиатора
К15Реле обогрева лобового стекла
К16Реле обогрева лобового стекла
К17Реле муфты компрессора кондиционера

Блок системы управления двигателем

Этот блок расположен на центральной консоли.

Предохранители, отвечающие за работу мотора, расположены в верхней части под защитной крышкой.

Фото — схема

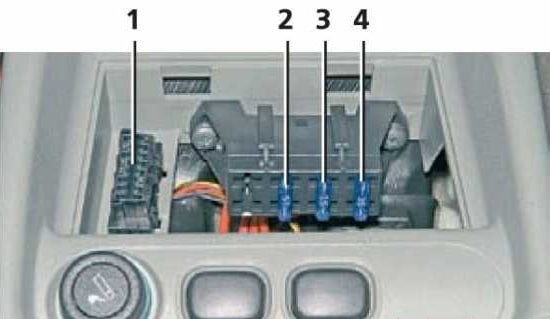

Блок в ЦК лады калина 1

Обозначение

  1. Диагностический разъем
  2. 15А — Цепи главного реле (катушка реле включения электровентилятора системы охлаждения, клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик концентрации кислорода, катушка зажигания)
  3. 15А — Топливный насос, предохранитель бензонасоса калины.
  4. 15A — Цепи постоянной мощности контроллера (ECU)

Реле находятся в нижней правой части консоли, туда же подключаются предохранители электровентилятора системы охлаждения.

Доступ к блоку при ЦК

Схема

Блок с реле

Схемы не подходят или у вас другое поколение модели, изучите это описание Лада Калина 2.
