Электронный функционал ВАЗ-2170 «Приора» и его модификаций значительно выше, чем у предшествовавшей им 10-й модели «Жигулей», хотя его нельзя назвать ни революционным, ни даже современным. В связи с этим Приора отличается от ВАЗ 2110 наличием множества устройств, призванных обеспечить определенный уровень комфорта и безопасности.

К ним относятся кондиционер, обогрев и управление боковыми зеркалами, фронтальные подушки безопасности, примитивная система ABS, а если брать для сравнения старые модификации «десятки», еще и электроусилитель руля. Каждая из этих электрических цепей управляется реле и защищается соответствующими предохранителями. Все они распределены и расположены в отдельных блоках.

Блоки реле и предохранителей

ВАЗ-2170 имеет три блока реле и предохранителей:

  • основной блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовой «Приоры» с кондиционером имеется еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу оборудования кондиционера.

Главный блок силовых предохранителей

Основной блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен съемной пластиковой оболочкой. В основном блоке всего шесть предохранителей, отвечающих за работу основных электрических (силовых) цепей автомобиля.

Обозначение предохранителяНоминальный ток, АЦвет корпусаЭлектрическая цепь
Ф-1тридцатьЗеленыйЭлектронный контроллер двигателя
Ф-260СинийРеле замка зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
Ф-360СинийСигнал, замок зажигания, прикуриватель, сигнализация, стоп-сигнал, цепь вентилятора радиатора, внутреннее освещение
Ф-460СинийЭлектрический генератор
Ф-5пятьдесятКрасныйЭлектроусилитель руля (евро)
Ф-660СинийСхема электрического генератора

Для замены предохранителей в основном блоке необходимо отключить «массу» от аккумулятора, снять крышку и заменить неисправную деталь. Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок расположен в салоне под торпедой с левой стороны. Он защищен съемной пластиковой панелью, прикрепленной к «торпеде» тремя защелками. Чтобы снять панель, поверните каждую из этих защелок на 900. После этого панель будет полностью снята.

Расположение, количество, маркировка реле и предохранителей на монтажных блоках Приоры могут отличаться в зависимости от типа комплектации автомобиля.

Обозначение релеЦель
В «Норма»
К-1Вентилятор радиатора
К-2Обогрев заднего стекла
К-3Начало
К-4Дополнительное реле
К-5Розетка для резервного реле
К-6Электродвигатели стеклоочистителя и омывателя лобового стекла
К-7Лампы дальнего света
К-8Подписать
К-9Тревога
К-10, К-11, К-12Запасные гнезда реле
В настройках «Люкс», «Люкс плюс»
К-1Размеры ламп и фар ближнего света
К-2Обогрев заднего стекла
К-3Начало
К-4Дополнительное реле
К-5Резервная розетка
К-6Модуль переключения режима стеклоочистителя
К-7Лампы дальнего света
К-8Подписать
К-9Охранная сигнализация (гудок)
К-10Противотуманные огни
К-11Подогрев сидений
К-12Режим работы реле «стеклоочистителя»

Предохранители монтажного блока

Обозначение предохранителяНоминальный ток, АЭлектрическая цепь
В «Норма»
Ф-125Вентилятор радиатора
Ф-225Обогрев заднего стекла
Ф-310Лампа дальнего света (справа)
Ф-410Лампа дальнего света (левая)
Ф-510Подписать
Ф-67,5Ближний свет (слева)
Ф-77,5Ближний свет (правый)
Ф-810Подписать
Ф-925Двигатель вентилятора духовки
Ф-107,5Подсветка салона, подсветка приборной панели, стоп-сигналы
Ф-11двадцать«Дворник» (управление)
Ф-1210Щиток приборов «15» разъем
Ф-13пятнадцатьЛегче
Ф-145Габариты лампы (левая фара)
Ф-155Размеры лампы (правая фара)
F1610Соединитель «15» АБС
Ф-1710Левая противотуманная фара
Ф-1810Правая противотуманная фара
Ф-19пятнадцатьОбогрев передних сидений
Ф-205Модуль управления иммобилайзером
Ф-217,5Противотуманные фары (задние)
Ф-22-Ф30Сменные розетки
Ф-31тридцатьМодуль управления блоком питания
Ф-32Резервная розетка
В настройках «Люкс», «Люкс плюс»
Ф-1Резервная розетка
Ф-225Обогрев заднего стекла, модуль электропакета, реле и разъем «10» для подключения обогрева заднего стекла
Ф-310Дальний свет (RH), приборная панель, сигнальная лампа дальнего света
Ф-410Лампа дальнего света (левая)
Ф-510Монтажный блок защиты, сигнал и его реле
Ф-67,5Ближний свет (левая фара)
Ф-77,5Ближний свет (правая фара)
Ф-810Реле охранной сигнализации, сирена охранной сигнализации
Ф-9Резервная розетка
Ф-1010Выключатель стоп-сигналов, стоп-сигналы, разъем 20, внутреннее освещение
Ф-11двадцатьРеле модуля переключателя режима стеклоочистителя, переключатель режима стеклоочистителя, разъем «53А», реле обогрева заднего стекла, электродвигатель заднего стеклоочистителя (для ВАЗ-2171, 2172), разъем модуля управления «25» передней подушки безопасности
Ф-1210Разъем «21» панели приборов, разъем «9» блока Х2 панели приборов, разъем «1» блока Х2 блока управления электроусилителем руля, фонари заднего хода, блок управления парктроником
Ф-13пятнадцатьЛегче
Ф-145Проблесковый маячок левый, освещение багажника, контрольная лампа освещения номерного знака, разъем «12» колодки Х2 модуля управления стеклоподъемниками
Ф-155Правый габаритный свет, освещение перчаточного ящика
F1610Гидравлический блок АБС
Ф-1710Противотуманная фара (левая фара)
Ф-1810Противотуманная фара (правая фара)
Ф-19пятнадцатьРеле обогрева передних сидений
Ф-2010Реле габаритов и ближнего света, реле вентилятора печки, реле управления освещением, модуль управления стеклоочистителями, модуль управления кондиционером
Ф-215Разъем «30» выключателя световой сигнализации, разъем «16» диагностической колодки, часы, разъем «14» блока климат-контроля
Ф-22двадцатьЭлектродвигатель стеклоочистителя, реле электродвигателя стеклоочистителя, реле модуля управления стеклоочистителем
Ф-237,5Разъем «20» модуля управления «стеклоочистителем»
Ф-24-Ф-30Запасные гнезда для предохранителей
Ф-31тридцатьРазъем «2» колодка Х1 модуля электропакета, лампы подсветки порогов
Ф-32Запасное гнездо предохранителя

Чтобы снять блок крепления сиденья, вам понадобится только крестовая отвертка. Нужно открутить винт, которым крепится блок, а затем, потянув его на себя, отцепить от крепежных крючков.

Читайте также: Какой автомобиль надежнее ваз 2114 или раньше

Перед заменой реле и предохранителей отсоедините отрицательную клемму аккумуляторной батареи. Чтобы снять основной блок, потребуется отсоединить все клеммы с подсоединенными к нему проводами, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 расположен за правой панелью облицовки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо открутить винты, удерживающие накладку, и снять ее.

Дополнительный монтажный блок содержит три предохранителя и два реле.

ОбозначениеНоминальный ток, АЦель защиты
К-1Реле зажигания (главное реле)
К-2Реле топливного насоса
Ф-1пятнадцатьЦепи главного реле и блокировки стартера
Ф-27,5Схема драйвера двигателя
Ф-3пятнадцатьТопливный насос

Для замены предохранителей и реле в дополнительном блоке его не обязательно вынимать из корпуса. Для снятия реле отверните ключом соответствующую гайку его крепления к монтажному блоку «8.

Блок управления и защиты климатических приборов

На «Приоры», оснащенные климатической техникой, устанавливается еще один дополнительный монтажный блок. Он находится рядом с основным блоком и крепится к «стеклу» левой рамки. В зависимости от производителя климатической системы реле и предохранители могут иметь разное расположение и назначение.

ОбозначениеНоминальный ток, АЦель
Halla System (Южная Корея)
Ф-1тридцатьПравый вентилятор
Ф-2тридцатьЛевый вентилятор
Ф-340Вентилятор отопителя
Ф-4пятнадцатьКомпрессор
Р-1Реле правого вентилятора
Р-2Дополнительное реле
Р-3Реле левого вентилятора
Р-4Реле вентилятора отопителя
Р-5Пусковое реле компрессора
Система Panasonic (Тайвань)
Ф-1тридцатьЛевый вентилятор
Ф-2тридцатьПравый вентилятор
Ф-340Вентилятор отопителя
Ф-4пятнадцатьКомпрессор
Р-1Вентилятор отопителя (высокая скорость)
Р-2Реле включения правого вентилятора
Р-3Вентилятор отопителя (низкая скорость)
Р-4Реле левого вентилятора
Р-5Вентилятор отопителя
Р-6Компрессор

Что касается стоимости реле и предохранителей, то можно сказать, что эти элементы электрооборудования при необходимости не слишком сильно ударят по вашему бюджету. Предохранители, например, стоят от 5 до 60 рублей в зависимости от типа и номинального тока. Стоимость реле от 50 до 200 рублей.

Как выбрать

Решив заменить реле или предохранитель в Приоре, отнеситесь к своему выбору и покупке со всей ответственностью. Ни в коем случае не покупайте копеечные вещи непонятного качества и происхождения.

Лучше отдать предпочтение оригинальной продукции производства Авто-ВАЗ. В крайнем случае купите реле или предохранители одной из известных фирм, например Bosch, Hella или Tesla.

Большинство электрических цепей защищены плавкими предохранителями. Мощные потребители (обогрев заднего стекла, вентилятор отопителя, вентилятор охлаждения двигателя, звуковой сигнал и др.) включаются через реле.

Большинство предохранителей и реле установлены в трех монтажных блоках. Два монтажных блока установлены в моторном отсеке и один – в салоне, на панели приборов.

Шесть сильноточных предохранителей расположены в блоке предохранителей, расположенном в моторном отсеке рядом с аккумуляторной батареей. Три предохранителя и два реле электронной системы управления двигателем (ECM) расположены в салоне под консолью панели приборов.

Маркировка гнезд для предохранителей и реле нанесена на корпус монтажного блока.

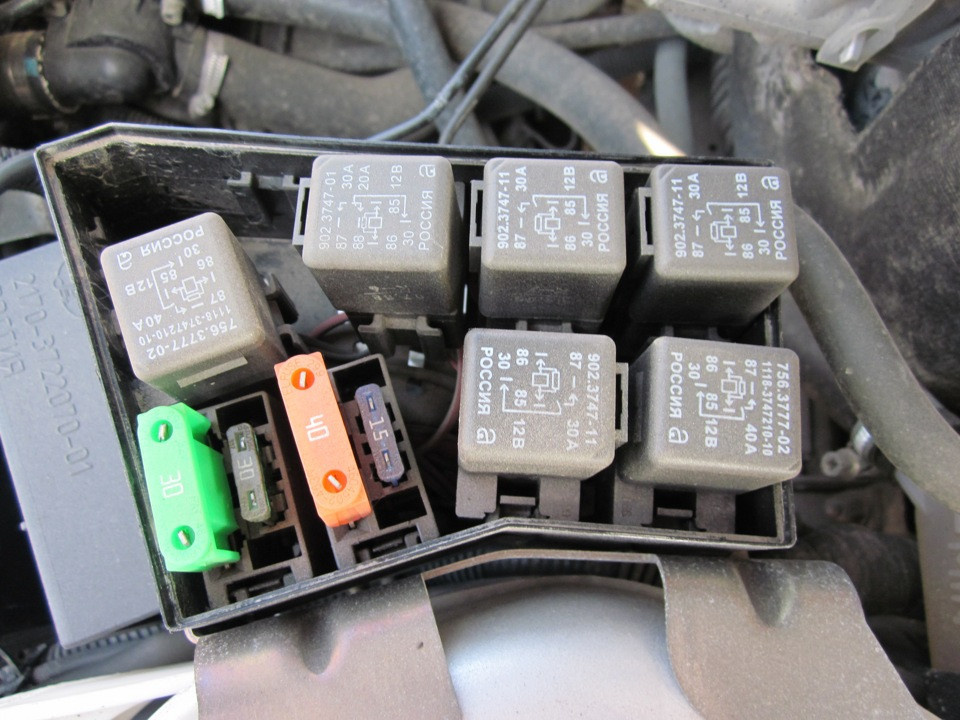

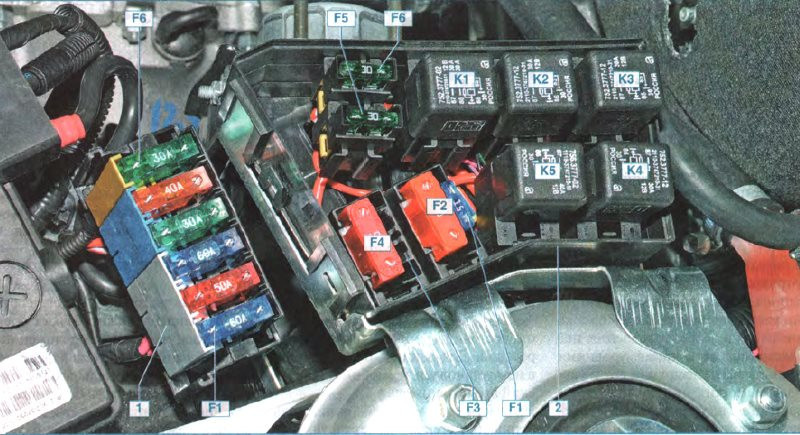

Монтажные блоки в моторном отсеке: 1 — блок силовых предохранителей; 2 — блок предохранителей и реле; F1-F6 — предохранители реле К1-К5

Обозначение предохранителя (номинальный ток, А)Защищенные элементыФ1 (60)Цепь питания генератора (подключение генератора к аккумулятору)Ф2(50)Цепь питания электроусилителя руляФ3 (60)Цепь питания генератора (подключение генератора к аккумулятору)F4 (30)Блок управления АБСF5 (30)Блок управления АБСF6(30)Цепи управления двигателем

Обозначение предохранителя (номинальный ток, А)Защищенные элементыФ1 (15)Цепь электромагнитного клапана компрессора кондиционераФ2(40)Двигатель вентилятора отопителяF3Не используетсяF4 (50)Элемент обогрева лобового стеклаF5 (30)Главный двигатель вентилятора охлажденияF6(30)Дополнительный двигатель вентилятора охлаждения

ОбозначениеИмяКоммутируемые цепиК1Реле управления вентилятором системы охлаждения (на автомобилях с кондиционером)Электродвигатели основного и дополнительного вентиляторов системы охлажденияК2Реле низкой скорости вентилятора системы охлаждения (в автомобиле с кондиционером)Электродвигатели основного и дополнительного вентиляторов системы охлажденияК3Реле высокой скорости вентилятора системы охлаждения (в автомобиле с кондиционером)Электродвигатели основного и дополнительного вентиляторов системы охлажденияК4Реле кондиционераМуфта компрессора кондиционераК5Реле вентилятора отопителяДвигатель вентилятора отопителя

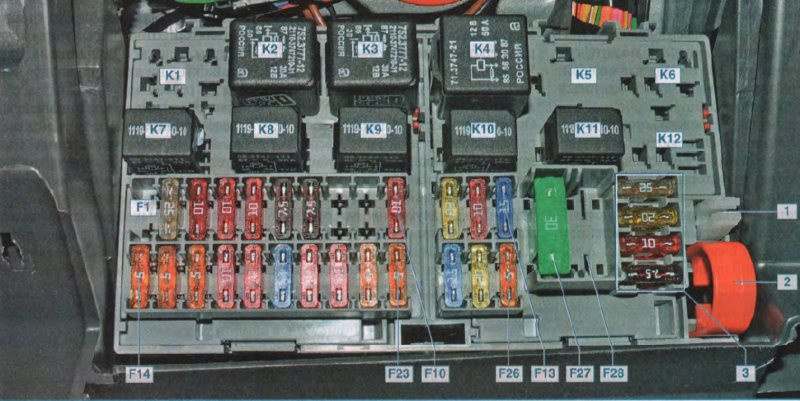

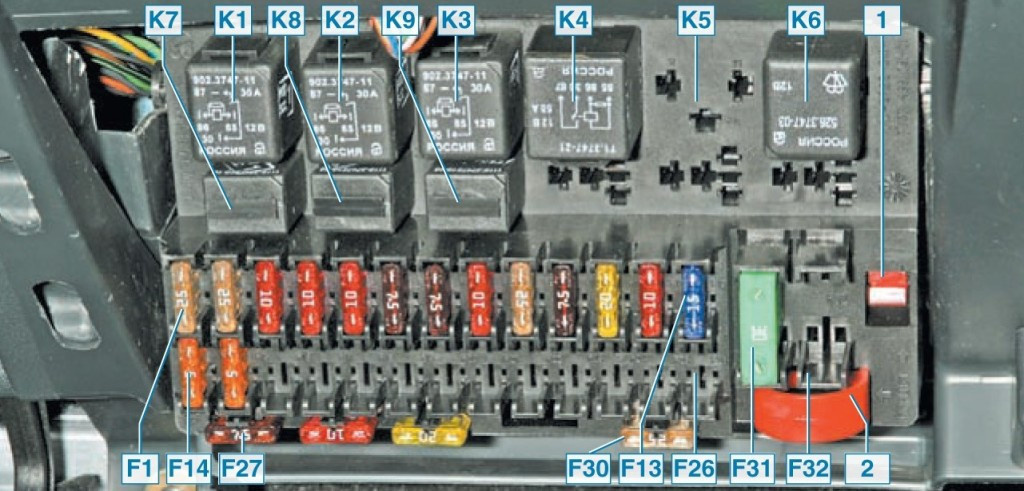

Монтажный блок предохранителей и реле в салоне: F1-F28 — предохранители; К1-К12 — реле; 1 — пинцет для извлечения предохранителей; 2 — пинцет для снятия реле; 3 — запасные предохранители

Обозначение предохранителя (номинальный ток, А)Защищенные элементыФ1 (30)Не используетсяФ2(25)Элемент обогрева заднего стеклаФ3 (10)Дальний свет правой фарыF4 (10)Дальний свет, левая фараF5 (10)Звуковой сигналF6 (7,5)Ближний свет левой блок-фарыF7 (7,5)Ближний свет правой блок-фарыF8Не используетсяF9Не используетсяФ10 (10)Стоп-сигналы, освещение комбинации приборов, сигнализаторы в комбинации приборовF11(20)СтеклоочистительФ12 (10)Комбинация инструментовФ13 (15)ЛегчеФ14 (5)Габаритные огни на левой фаре и левом заднем фонаре, подсветка номерного знакаФ15 (5)Поставил лампочки в правую фару и правый задний фонарь, освещение перчаточного ящика, освещение багажникаФ16 (5)Блок управления АБСФ17 (10)Левая противотуманная фараФ18 (10)Правая противотуманная фараФ19(15)Элементы обогрева передних сиденийФ20 (10)Блок управления отоплением, вентиляцией и кондиционированием воздуха, электроприводы наружных зеркал заднего вида, обогрев наружных зеркал заднего видаФ21 (10)Блок управления электропакетом (центральный замок, электростеклоподъемники, сигнализация, указатели поворотов, дальний свет, сигнализация дальнего света, подогрев сидений, обогрев заднего стекла, стеклоочистители, блок автоматического управления наружным освещением)F22(5)Блок переключателей двери водителяF23(5)Дневные ходовые огниФ24 (15)Блок управления подушками безопасностиФ25 (20)СтеклоочистительФ26(5)Противотуманки в задних фонаряхФ27(30)Блок управления электропакетом (стеклоподъемники, центральный замок)F28Не используется

ОбозначениеИмяКоммутируемые цепиК1Реле вентилятора системы охлаждения (автомобиль без кондиционера)Двигатель охлаждающего вентилятораК2Реле обогрева заднего стеклаЭлемент обогрева заднего стеклаК3Реле стартераРеле стартераК4Дополнительное релеСтеклоочистители и омыватели лобового стекла, подогрев сидений, ручной блок управления наружным освещением (ближний и дальний свет фар, противотуманные фары, противотуманные фары на задних фонарях)К5Не используетсяК6Не используетсяК7Реле дальнего светаФары дальнего светаК8Реле звукового сигналаЗвуковой сигналК9Реле автоматического управления наружным освещениемБлок управления автоматическим наружным освещением (дальний и ближний свет фар, противотуманные фары, противотуманные фары в задних фонарях, управление направлением света фар)К10Противотуманное релеПротивотуманные огниК11Реле противотуманных фарПротивотуманки в задних фонаряхК12Не используется

Информация актуальна для Приора 2170 2013-2018 годов выпуска, 2172/2171 2013-2015 годов выпуска.

Цепи автомобильного электрооборудования защищены плавкими вставками, препятствующими перегреву и воспламенению проводки. Знание схемы предохранителей Приора позволит владельцу обнаружить неисправный элемент. Также сгоревший элемент можно использовать для установки электроагрегата, работающего в автономном режиме.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, вне зависимости от типа установленного двигателя, оснащается различными распределительными коробками. Они расположены под капотом и внутри автомобиля. Использование нескольких коробок позволило разделить цепи с большими и малыми токами. Кроме того, устанавливаются малогабаритные отдельные монтажные блоки, вводимые по мере расширения конфигурации.

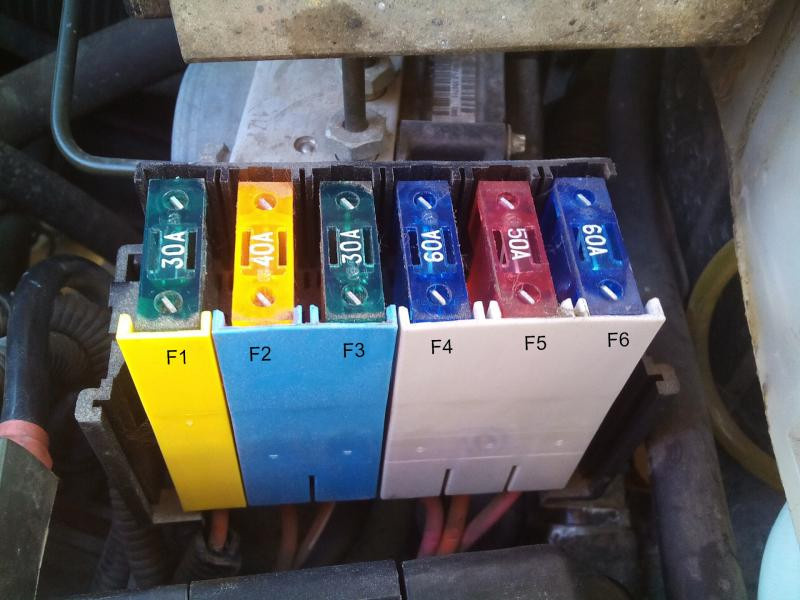

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на плюсовой клемме аккумуляторной батареи. Блок предназначен для защиты цепей с максимальными токами. Для доступа к предохранителям нужно снять пластиковую крышку, это можно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей Лада Приора в отдельный блок, расположенный рядом с аккумулятором, обеспечило максимальную защиту от скачков напряжения в автомобиле.

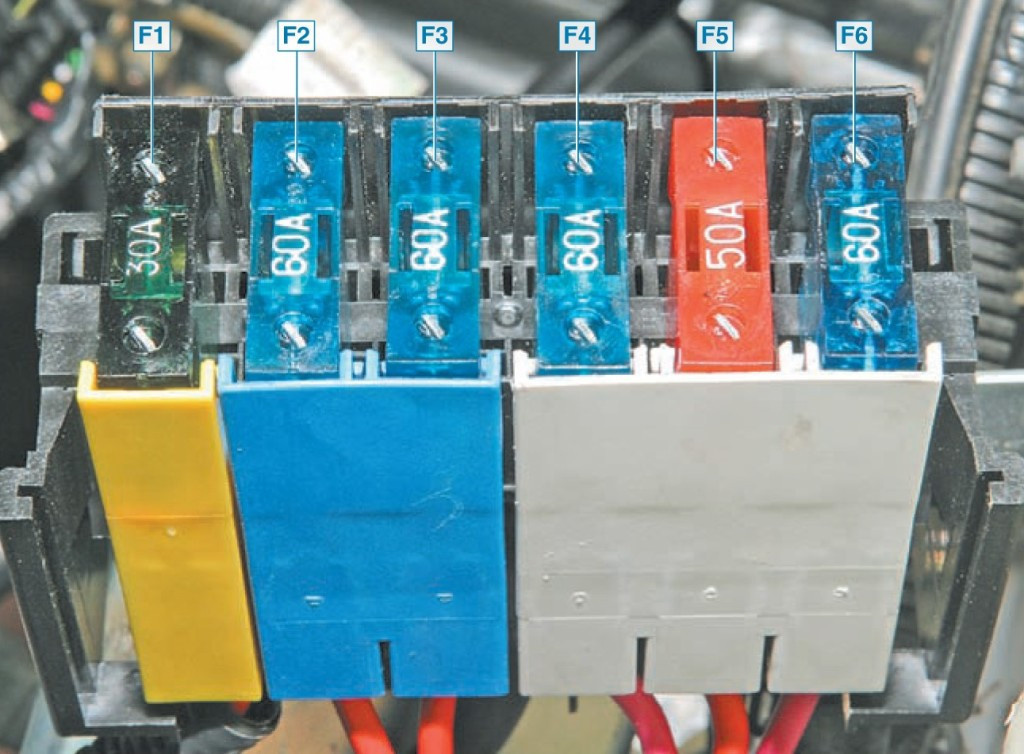

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей разного номинала.

Блок вставки выноса Priora

Расшифровка обозначений предохранителей

Назначение и квалификация вкладышей основного блока.

Номер на фотоНоминал, кНазначение элемента
F1тридцатьЗащита цепей питания системы ЭСУД (управление работой двигательной установки)
F240 (есть вариант на 60 А)Питание электродвигателя вентилятора охлаждения, контроллер дополнительной системы зажигания, нити обогрева стекла, блок управления приводом
F330 (есть вариант на 60 А)Управление работой электродвигателя вентилятора охлаждения, звукового сигнала, штатной сирены сигнализации, переключателя управления зажиганием, цепей панели приборов, освещения салона, питания стоп-сигналов и прикуривателя
F460Первая генерирующая схема
F5пятьдесятУправление мощностью и двигателем для электромеханического усилителя руля
F660Схема второго генератора

Приведенная выше схема предохранителей Лада Приора актуальна для автомобилей без антиблокировочной системы тормозов. Внедрение гидроэлектронного узла в автомобиле серии «Приора-2» повлекло за собой изменение назначения вкладышей.

Работа предохранителей аккумуляторных батарей автомобилей Приора с АБС (начиная с ближнего к клемме):

  • F1 — Защита ЭБУ (30А);
  • F2 — гидроусилитель руля (50 А);
  • F3 — цепи генератора (60 А);
  • F4 — аналогично F3;
  • F5 — питание блока АБС (40 А);
  • F6: Аналогичен F5, но рассчитан на 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, различные реле и зажимы, призванные упростить процедуру замены сгоревших вставок. Начинка устройства зависит от комплектации автомобиля.

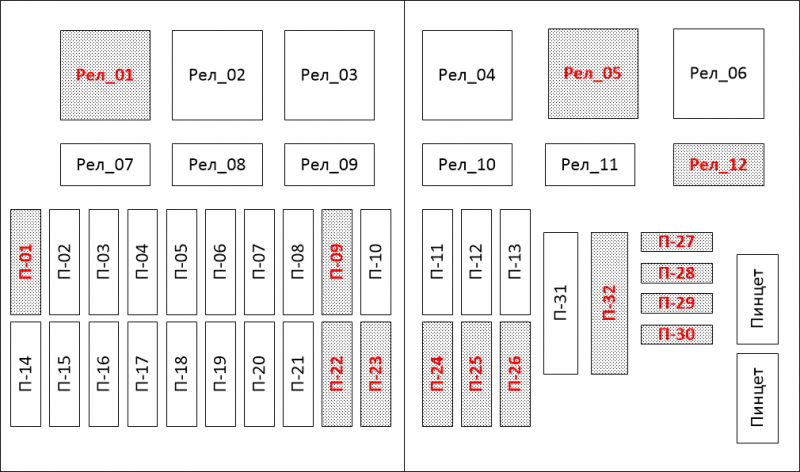

Схема блока и его расположение в автомобиле

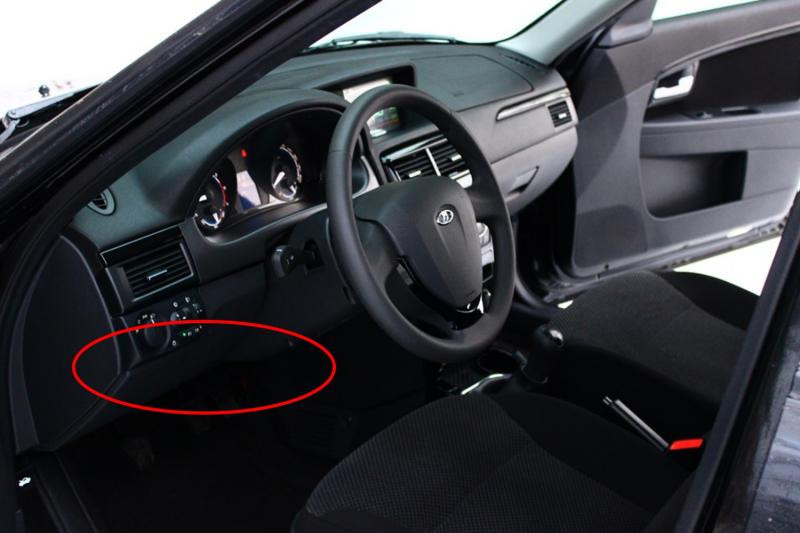

Блок расположен в пластиковой рамке приборной панели внизу со стороны водителя. Ящик закрывается снаружи съемной крышкой, установленной вокруг рулевой колонки и фиксируемой тремя замками, расположенными по нижнему краю. Чтобы снять крышку, поверните защелки на 90 градусов и отсоедините элемент от защелок, потянув его на себя.

Овал отмечает расположение блока

В автомобилях номиналы предохранителей могут различаться в зависимости от года выпуска автомобиля и оснащения. Для определения номинала плавкой вставки воспользуйтесь инструкцией по эксплуатации Лада Приора.

Когда дело доходит до ремонта предохранителей, имейте в виду, что инструкция к автомобилю Лада Приора меняется несколько раз в год. Не рекомендуется использовать руководство другого автомобиля.

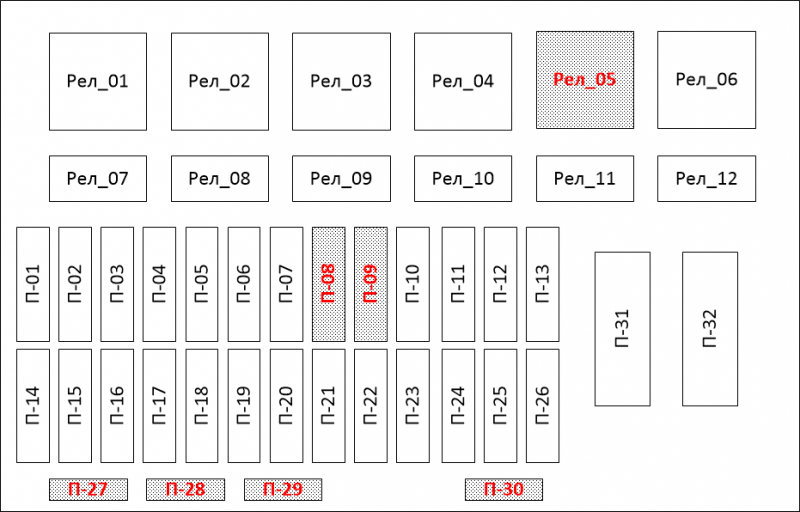

«Стандартный» вариант с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приоры. Элементы, обеспечивающие защиту устройства, размещены в отдельном моторном отсеке, о котором речь пойдет ниже. Сам шлем не изменился.

«Нормальная» версия блока с кондиционером

Назначение плавких вставок в версии автомат «люкс» не отличается от версии «стандарт+кондиционер». На автомобилях можно встретить как модель блока 1118-3722010-00, так и вариант Delphi 15493150. Коробки немного отличаются по внешнему виду, а также по расположению сменных вставок и наличию суппортов у Delphi.

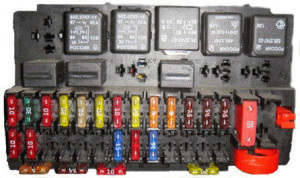

Вариант монтажного блока Delphi Deluxe

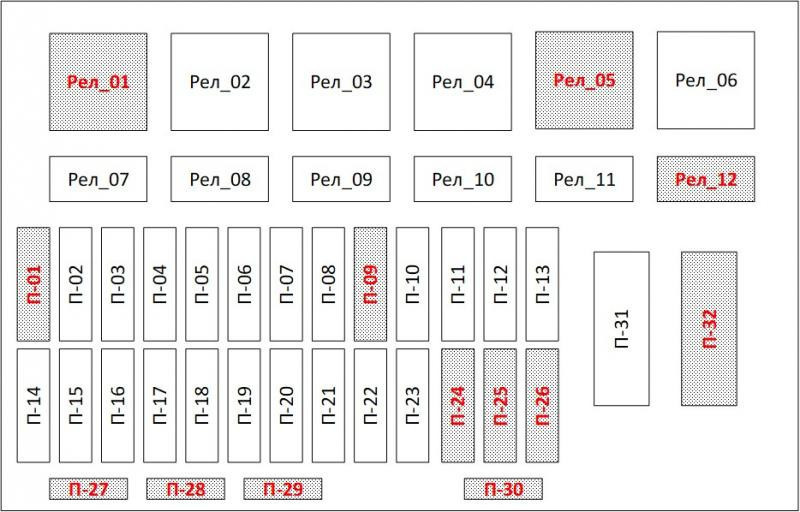

С началом производства модернизированной «Приоры-2» несколько изменилось наполнение корпуса. В салонных блоках автомобилей пустует только одно место под реле, и две ячейки под предохранители.

Блок в Приоре-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Номер на схемеНоминал, кЦель
Р-125Мощность вентилятора радиатора
Р-225Стекло с электрообогревом в задней части кузова
Р-310Нити накала фары по правому борту
Р-410Аналогично слева
Р-510Рог
Р-67,5Левый ближний свет
Р-77,5Аналогично по правому борту
Р-810Сирена тревоги
Р-925Электрический подогреватель двигателя
Р-107,5Электропитание панели приборов (клемма 30), нити накаливания тормозной системы и освещения салона
Р-11двадцатьСистема очистки лобового стекла. Управление обогревом заднего стекла
Р-1210Подключение питания второго щитка приборов (клемма 15)
Р-13пятнадцатьЛегче
Р-145Маркеры левой стороны
Р-155Аналогично справа
Р-1610Подключение питания блока АБС (клемма 15)
Р-1710Левая противотуманная фара
Р-1810То же самое для правой стороны
Р-19пятнадцатьНити обогрева сидений водителя и пассажира
Р-205Обычная система иммобилайзера
Р-217,5Задний противотуманный фонарь
Р-22-30НиктоБронирование
Р-31тридцатьЦепи питания
Р-32НиктоБронирование

Реле комплектации «норма»:

  • 1 — вентилятор системы охлаждения;
  • 2 — включение обогрева стекла;
  • 3 — стартер;
  • 4 — дополнительные цепи зажигания;
  • 5 — резерв;
  • 6 — система очистки и подачи воды ветрового стекла;
  • 7 — дальний свет;
  • 8 — рог;
  • 9 — сирена штатной сигнализации;
  • 10 — резерв;
  • 11 — резерв;
  • 12 — резерв.

Распределение предохранителей в «стандартной» версии с кондиционером.

Номер на схемеНоминал, кЦель
Р-1никтоЗарезервировать место
Р-225Контроллеры для обогрева стекол, электрические аксессуары. Схемы питания обогрева стекла
Р-310Дальний свет правого борта, комбинация приборов и индикатор дальнего света
Р-410Левый дальний свет
Р-510Управление звуковым сигналом и цепь питания звукового сигнала
Р-67,5Левая фара ближнего света
Р-77,5Аналог правого борта
Р-810Стандартная мощность и управление сиреной
Р-9НиктоЗарезервировать место
Р-1010Питание комбинации приборов (клемма 20), цепи сигнала торможения (включая дополнительную), системы освещения салона
Р-11двадцатьЦепи очистителя и омывателя ветрового стекла (лобового и заднего), обогрев заднего стекла, контроль безопасности (подушки безопасности)
Р-1210Клемма 21 в комбинации приборов, электрооборудование, усилитель руля, датчики парковки (при наличии), указатель заднего хода
Р-13пятнадцатьЛегче
Р-145Цепи левого бокового габарита, подсветка номерного знака, часть цепей блока управления силовым агрегатом
Р-155Цепи габаритных огней правого борта и система освещения перчаточного ящика
Р-1610Блок АБС
Р-1710Левая передняя противотуманная фара
Р-1810Аналогично справа
Р-19пятнадцатьСистема обогрева сидений и кнопки управления
Р-2010Пуск реле фар, отопителя, датчика дождя и климат-контроля (автомата) и освещения
Р-215Диагностический разъем, часы и контроллер кондиционера
Р-22-30НиктоЗарезервировать место
Р-31тридцатьБлок электропакета, управление модулем кнопки двери водителя, подсветка проема левой двери
Р-32НиктоЗарезервировать место

Реле в «стандартной» версии с кондиционером:

  • 1 — запасное сиденье;
  • 2 — обогрев заднего стекла с электрообогревом проводов;
  • 3 — стартер;
  • 4 — дополнительный переключатель;
  • 5 — запасное место;
  • 6 — обеспечить работу стеклоочистителей на постоянной высокой скорости (в автоматическом режиме);
  • 7 — дальний свет;
  • 8 — рог;
  • 9 — сирена штатной сигнализации;
  • 10 — противотуманная фара на переднем бампере;
  • 11 — регулятор обогрева переднего сиденья;
  • 12 — запасное место.

В агрегатах Приора варианта «люкс» могут располагаться следующие реле:

  • 1 — автоматическое управление фарами (включает габаритный и ближний свет);
  • 2 — провода обогрева заднего стекла;
  • 3 — управление пуском;
  • 4 — дополнительный элемент;
  • 5 — резерв;
  • 6 — включить более быструю работу щеток стеклоочистителя (в автоматическом режиме);
  • 7 — регулятор дальнего света;
  • 8 — рог;
  • 9 — сирена штатной сигнализации;
  • 10 — передние противотуманные фары;
  • 11 — работа обогрева водительского и пассажирского сидений;
  • 12 — работа стеклоочистителя в прерывистом режиме или на малой скорости.

Функции предохранителей в блоке «Приора-2» распределяются по таблице.

Номер на схемеНоминал, кЦель
Р-125Двигатель вентилятора радиатора
Р-225Заднее стекло с электрообогревом
Р-310Обеспечение правильной работы дальнего света
Р-410То же самое для левой стороны
Р-510Рог
Р-67,5Ближний свет по левому борту
Р-77,5То же самое с правой стороны
Р-8НиктоБронирование
Р-9НиктоБронирование
Р-107,5Комбинация приборов и электрические стоп-сигналы
Р-11двадцатьБлок управления электроникой кузова и система подачи стеклоомывателя
Р-1210Дополнительный источник питания панели приборов (клемма 15)
Р-13пятнадцатьЛегче
Р-145Цепи портовой сигнализации и фонари номерного знака
Р-155Габариты правого борта, освещение бардачка и багажника
Р-1610Корпус клапана АБС
Р-1710Левая противотуманная фара
Р-1810Правая противотуманная фара
Р-19пятнадцатьМощность обогрева сидений и органы управления
Р-2010SAUKU (автоматическая работа кондиционера)
Р-2110Блок управления электроникой кузова, диагностический разъем, система климат-контроля
Р-225Блок управления, расположенный в двери водителя
Р-235Система дневных ходовых огней
Р-24пятнадцатьМониторинг подушки безопасности
Р-25двадцатьБлок управления электроникой кузова, подача жидкости омывателя ветрового стекла
Р-265Задние противотуманные фары
Р-27-30НиктоБронирование
Р-31тридцатьБлок управления электроникой кузова (основной источник питания)
Р-32тридцатьЦепь питания двигателя вентилятора отопителя

Список реле Приора-2 выглядит следующим образом:

  • 1 — пуск и остановка электродвигателя вентилятора системы охлаждения;
  • 2 — включение обогрева заднего стекла;
  • 3 — загрузочный ботинок;
  • 4 — коммутационные сигналы от замка зажигания;
  • 5 — резервная ячейка;
  • 6 — система очистки лобового стекла;
  • 7 — регулятор мощности дальнего света фар;
  • 8 — аналогичное устройство фар ближнего света;
  • 9 — работа рога;
  • 10 — противотуманные фары;
  • 11 — система обогрева сидений переднего ряда;
  • 12 — дополнительное реле.

Дополнительный монтажный блок

На дополнительный блок выведены различные предохранители, в том числе защита бензонасоса. Также устройство содержит главное управляющее реле, обеспечивающее работу всей электросистемы автомобиля.

Схема блока и его расположение в автомобиле

Дополнительный блок Priora расположен в пространстве для ног переднего пассажира в районе центральной консоли. Устройство закрыто съемной пластиковой панелью, которая крепится на саморезы. Место установки и общий вид блока со снятой крышкой показаны ниже.

Расшифровка обозначений предохранителей и реле

Назначение вставок доп блока на Приоре.

Обозначение элементаНоминал, кФункция
F1пятнадцатьЗащита питания главного контроллера и система блокировки стартера
F27,5Защита цепи драйвера двигателя
F3пятнадцатьЗащита двигателя топливного насоса
К1РелеОсновной контроллер
К2РелеУправление топливным насосом

Замена предохранителя бензонасоса показана в видео, снятом каналом V Priore».

Блок управления и защиты климатических приборов в автомобилях LADA Priora

При установке системы кондиционирования на машину используется дополнительный короб, в котором находятся реле и предохранители. Существует несколько типов устройств, отличающихся расположением элементов.

Схема блока и его расположение в автомобиле

Группа установлена ​​в моторном отсеке на опоре, приваренной к стакану левого амортизатора. Сверху устройство закрывается легкосъемным пластиковым кожухом. От нечаянного снятия кожух удерживается пластиковыми фиксаторами.

На фото ниже представлено сравнение аппаратов Halla и Panasonic. Разница между блоками хорошо видна: в изделии Panasonic используется дополнительное реле, обеспечивающее более высокую скорость вращения вала двигателя отопителя.

Расшифровка обозначений предохранителей и реле

Распределение элементов в производственном блоке Halla.

Номер на схемеНоминал, кФункция
атридцатьЗащита питания правого вентилятора
дватридцатьАналогично для левой
3Запуск привода правого вентилятора
4Дополнительный контроллер для последовательного включения двигателей вентиляторов
5Запуск привода левого вентилятора
640Электропитание вентилятора, расположенного в нагревательном блоке
7пятнадцатьЗащита электромагнитной муфты компрессора
8Управление вентилятором на обогревателе
9Управление муфтой компрессора

Распределение элементов в производственном подразделении Panasonic.

Номер на схемеНоминал, кФункция
аОбеспечьте максимальную производительность отопителя (обороты двигателя)
дваЗапуск привода правого вентилятора
3Дополнительный контроллер для последовательного включения двигателей вентиляторов
4Запуск привода левого вентилятора
5тридцатьЗащита питания левого вентилятора
6тридцатьАналогично для права
740Электропитание вентилятора, расположенного в нагревательном блоке
8пятнадцатьЗащита электромагнитной муфты компрессора
9Управление вентилятором на обогревателе
10Управление муфтой компрессора
