Предохранители и реле Ford Mondeo 4

Ford Mondeo четвертого поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах с бензиновыми и дизельными двигателями. За это время автомобиль претерпел рестайлинг. В нашей публикации вы можете найти описание блоков предохранителей и реле Форд Мондео 4, их расположение, схемы и фото — примеры исполнения. Обратите внимание на предохранитель, отвечающий за прикуриватель.

мондео 4

У этой модели 3 основных блока с предохранителями и реле: под капотом, в салоне и в багажнике.

Блок в салоне

Он находится под перчаточным ящиком. Чтобы получить доступ, просто поверните фиксирующий винт, и устройство раскроется.

Блок под капотом Мондео 4

Вариант 1

Схема

Блокировать в номере Вариант 1

Описание

F15А датчик дождя
F210А Электропитание системы SRS (подушки безопасности)
F35A Датчик отклонения от курса (ESP), электрический стояночный тормоз
F47,5 А Электропитание, педаль акселератора, электронный предохранитель
F515А задний дворник
F6Аудиосистема 15A (включая голосовое управление)
F7Модуль маховика 7,5А
F8Плата 5А
F915А дальний свет фар
F1020А Электропривод вентиляционной заслонки
F11Фонари заднего хода 7,5А
F12Бронирование
F1315А передние противотуманные фары
F14Омыватель лобового стекла 15А
F1510A Адаптивный круиз-контроль (ACC)
F16Бронирование
F1710А Лампы освещения салона
F185А иммобилайзер двигателя
F1915А прикуриватель
F20Бронирование
F215А Радиоприемник, датчик дождя
F2220А топливный насос
F23Бронирование
F24Замок зажигания 5А (стартер и приборы)
F2510А Крышка топливного бака
F265А Автономная звуковая система (противоугонная система), OBD II (бортовой компьютер диагностики)
F275A Рулевая колонка в сборе, блок климат-контроля
F285A Выключатель стоп-сигнала

В этой версии за прикуриватель отвечает предохранитель №19 на 15А.

Вариант 2

Фото — пример

Фото блока в салоне вариант 2

Схема

Блок-схема в салоне вариант 2

Обозначение

F1Модуль маховика 7,5А
F2Плата 5А
F310А Лампы освещения салона
F45А иммобилайзер двигателя
F57.5A Адаптивный круиз-контроль (ACC)
F65А датчик дождя
F720А прикуриватель
F810A Питание цепи разблокировки лючка топливного бака
F915A Омыватель ветрового стекла — задний
F1015A Омыватель ветрового стекла — передний
F1110A Питание цепи отпирания крышки багажника
F1210A Источник питания цепи замка лючка топливного бака
F13Топливный насос 7,5/20А
F145А Удаленный прием частоты, датчик движения в салоне
F15Замок зажигания 5А (стартер и приборы)
F165А Автономная звуковая система (противоугонная система), OBDII (бортовой компьютер диагностики)
F175A Датчик вибрации рулевого колеса
F1810А Электропитание системы SRS (подушки безопасности)
F197,5 А ABS, датчик рыскания (ESP), электрический стояночный тормоз (EPB), мощность педали акселератора
F20Электронный источник питания 7,5 А, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения
F21Блок питания радио 15А
F225А выключатель стоп-сигнала
F2320А люк
F245A Электропитание модуля климат-контроля и модуля управления на рулевой колонке

Предохранитель №20 на 7А отвечает за прикуриватель.

Блок под капотом

Находится с левой стороны рядом с фарой, под защитной крышкой.

расположение блока под капотом

Он состоит из 2 частей: секции предохранителя и секции предохранителя большой мощности.

Фото — схема

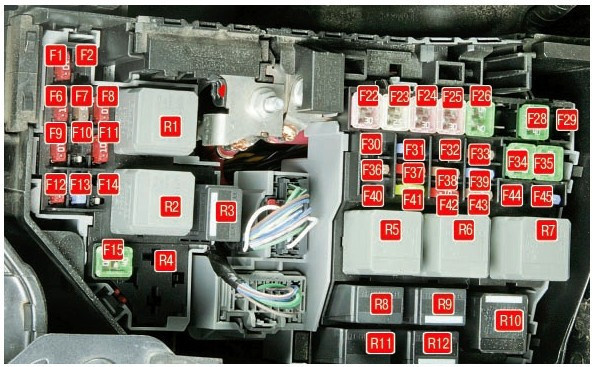

Отдел 1

Раздел 2 Предохранители

Цель

F1Модуль управления коробкой передач 10/15A
F2Дизельные двигатели: контроль свечей накаливания, контроль свечей накаливания испарителя (модификация: 2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V)
F370A 2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач: Вентилятор охлаждения двигателя — 80A Двойной вентилятор электрогидравлического усилителя рулевого управления (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V, 2,0 л Duratorq-TDCi)
F4Свечи накаливания 60А
F560/70A Вентилятор охлаждения двигателя (двойной вентилятор)
F67,5/10А Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, кислородный датчик 20А Свеча накаливания испарителя
F7Соленоиды реле 5А
F810/15/20A Модуль управления силовым агрегатом, указатель уровня топлива, датчик MAF, клапан управления давлением в топливной рампе (система управления двигателем)
F910A Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5A Испаритель топливного насоса 7,5A Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса (управление двигателем) либо для охлаждения клапана 1,6 л прокачка системы, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос
F1010А Блок управления двигателем 7.5А Дополнительный водяной насос
F115/7,5/10A Клапан PCV, клапан VCV, датчик воды в топливе, продувочный клапан, вихревой клапан, регулируемая дроссельная заслонка, клапан EGR, масляный регулирующий клапан IVVT (система управления двигателем), датчик T. MAF, регулируемый тормозной клапан, синхронизация выпускных газов , активные заслонки радиатора, клапан продувки адсорбера, клапан управления турбонагнетателем, регулятор давления наддува (система управления двигателем), фильтр системы контроля паров топлива, электрический перепускной клапан
F12Катушка 10/15А со свечой зажигания; Клапан продувки картриджа, датчик давления в системе ГУР (система управления двигателем) 5А Катушка реле
F1315А Кондиционер
F1410/15A 2.0L подогреватель дизельного фильтра, датчик HEGO
F15Реле стартера 40А
F1680А Дополнительный дизельный обогреватель (PTC)
F1760А Электропитание А от центрального блока предохранителей
F1860А Питание к центральному блоку предохранителей
F1960A Питание от центрального блока предохранителей
F2060A Питание D от центрального блока предохранителей
F2130A VQM / без VQM: приборная панель / аудиоблок / кондиционер / FLR
F22Модуль стеклоочистителя 30А
F23Обогреватель заднего стекла 25/30А
F24Омыватель фар 30А
F25Клапаны АБС 30А
F26Насос АБС 40А
F27Дополнительный топливный подогреватель 25А
F2840А вентилятор отопителя
F29Бронирование
Ф305А мощность АБС 30
F31Рог 15А
F32Подогреватель топлива 5А — дистанционное управление
F335А Блок управления освещением, соленоиды подкапотного блока предохранителей
F3440A Обогрев лобового стекла, левая сторона
Ф3540A Обогрев лобового стекла, правая сторона
Ф3615А Электропитание очистителя заднего стекла 15 5А АБС
F377,5/10А Обогрев форсунок стеклоомывателя/FLR+FSM KL15
F3810A Электропитание PCM/TCM/EHPAS 15 5A Адаптивный круиз-контроль (ACC)
F39Адаптивная система освещения (AFS) 15A
F405A Регулятор угла наклона фар/модуль AFS
F4120А Приборная панель
F425A IP Shield 10A Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель руля (EHPAS), 15, мощность
F4315A Аудиоблок/Закрытие тормозного клапана (BVC)/Модуль цифрового аудиовещания (DAB)
F445A Автоматическая система переменного тока/ручная система переменного тока
F455A FLR (старт/стоп) 15A Задний стеклоочиститель

Блок в багажнике

Он расположен слева за боковой обшивкой. В зависимости от кузова автомобиля и его комплектации возможны различные версии.

Блок в багажнике Мондео 4

Седаны

Схема

Блок-схема в варианте магистрали 1

УниверсалыСхема блока в багажнике Мондео 4 вариант 2

Общее объяснение элементов

ФА1Блок управления передней левой двери (электростеклоподъемники, центральный замок, складывающиеся зеркала, подогрев зеркал)
ФА2Блок управления правой передней дверью (электростеклоподъемники, центральный замок, складывающиеся зеркала, подогрев зеркал)
ФА3Блок управления левой задней дверью (электростеклоподъемники)
ФА4Блок управления задней правой дверью (электростеклоподъемники)
ФА5Блокировка замков задних дверей без участия блоков управления дверьми
ФА6Розетки для подключения дополнительного оборудования
ФА7Соленоиды реле
ФА8Рестайлинг: Автомобильный модуль бесключевой системы Дорестайлинг: Блокировка рулевой колонки
ФА9Катушки реле VQM (пуск/стоп)
ФА10Электрическая регулировка сиденья водителя
FA11Аксессуары, модуль прицепа
FA12Электрическая регулировка сиденья водителя
Fb1Модуль помощи при парковке
Fb2Блок управления подвеской
Fb3Сиденье водителя с подогревом
Fb4Подогрев пассажирского сиденья
Fb5Подогрев заднего левого сиденья
Fb6Бронирование
ФБ7Обогрев заднего правого сиденья
FB8Система помощи при парковке, BLIS
Фб9Электрическая регулировка сиденья переднего пассажира
ФБ10Охранная сигнализация
ФБ11Бронирование
ФБ12Бронирование
ФК1Бронирование
ФК2Бронирование
ФК3Бронирование
ФК4Бронирование
ФК520А автомобиль с системой запуска без ключа 7,5А CD-чейнджер, мультимедийная система для пассажиров задних сидений
ФК6Бронирование
ФК75A Функциональный модуль памяти положения сиденья
ФК820А Дорестайлинг: Бесключевой доступ, 7,5А Рестайлинг: Мультимедийная система/CD-чейнджер для заднего пассажира
ФК9Усилитель аудиосистемы 20А
ФК10Звуковая система Сони 10А
ФК11Бронирование
ФК12Бронирование
