Замена стоек амортизаторов своими руками тойота

Замена передних стоек Тойота

Со временем в любом автомобиле приходится сталкиваться с такой проблемой, как замена стоек. Хотя качество иномарок гораздо выше того, к чему мы привыкли в наших российских машинах, но иногда и они нуждаются в ремонте.

Рекомендации по замене передних стоек на автомобиле Тойота любой модели (тойота):

• убедитесь, что автомобиль Toyota стоит на ручном тормозе
• будьте внимательны и осторожны при снятии пружины
• после замены надежно затяните все болты и гайки
• кроме того, после замены необходимо прокачать тормоза

От всех этих процедур зависит безопасность людей.

Последовательность замены передних стоек на тойоте

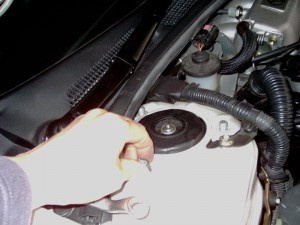

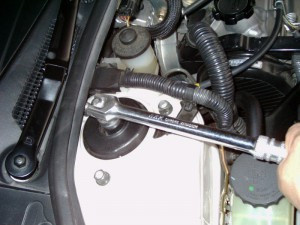

сначала ослабьте центральное крепление передней стойки

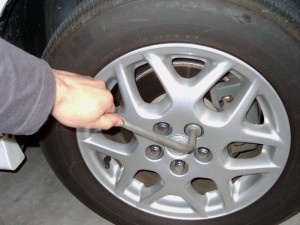

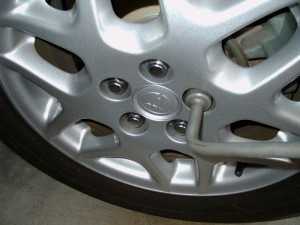

ослабьте гайки крепления колеса тойота

поднять автомобиль тойота

пора снимать руль

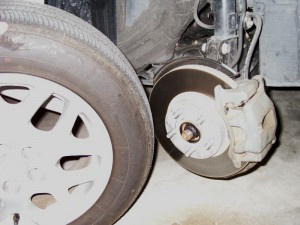

после снятия колеса откручиваем крепление тормозного шланга

снимаем датчики АБС, чтобы не повредить их рабочее состояние при следующих операциях

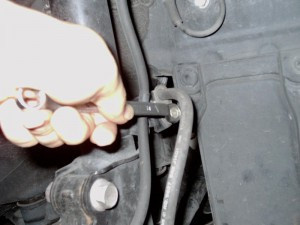

затем откручиваем кронштейн стабилизатора

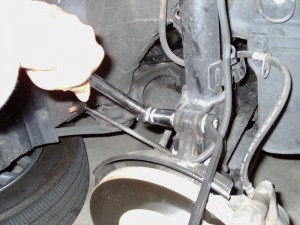

откручиваем 2 нижних болта крепления рамы

открутить три болтовых соединения верхнего кронштейна рамы

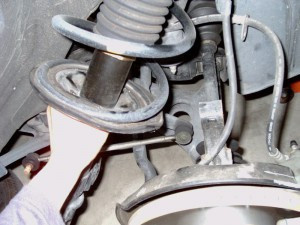

разбираем решетку вместе с пружиной

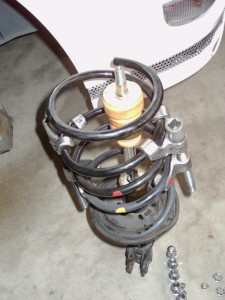

стягиваем пружину специальным приспособлением для стягивания пружин

открутить центральный винт

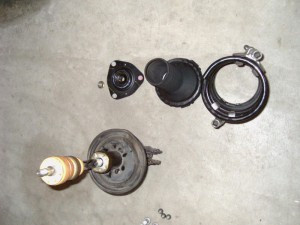

разбираем стойку и пружину

собираем раму и пружину с новыми деталями в порядке, обратном разборке

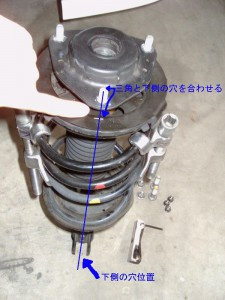

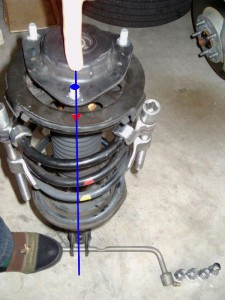

ставим метки на верхние чашки и пружины, метку на болт крепления рамы, метку на нижнее крепление по вертикальной оси. Делаем отметки как на этом фото

дополнительно необходимо загрунтовать болт центрального крепления рамы

повторно произвести визуальный контроль правильности установленных этикеток

сейчас увеличиваем пружину Toyota

устанавливаем собранную раму на конструкцию автомобиля, указанная метка на болтовом соединении должна быть как на фото, рама должна быть установлена ​​точно в таком же положении

мы закрутили два винта верхнего крепления передней стойки Тойота, которая осталась

прикрутить нижний кронштейн

крепим стабилизатор Toyota на место

установить датчики абс как были

скрутить тормозной шланг

затяните нижние болтовые соединения кронштейна стойки

ставим колесо на место и закручиваем болты

затяните колесные болты

снять домкрат, опустить автомобиль Тойота

капитально производим протяжку колес

кроме того, полностью закручиваем центральный винт стойки

После замены старых стоек на Тойоте на новые передние стойки необходимо прокачать тормозную систему.

Замена стоек на Тойоте Королле Филдер: поэтапная инструкция

Замена стоек на Тойоте Королле 120 модели – процесс, требующий вмешательства рук специалиста или человека, действующего на основании пошаговой инструкции.

В этой статье мы рассмотрим основные причины выхода из строя стоек автомобиля, а также постараемся рассказать о том, как правильно произвести замену передних и задних стоек в сборе на Toyota Corolla 120.

Основные причины выхода из строя автомобильных стоек

Амортизаторы – это элементы подвески, это касается любого автомобиля. Как всем известно, основными причинами выхода из строя стоек является неаккуратное обращение с автомобилем. Сюда входит неопытность водителя, который садится за руль и подбирает на пути автомобиля всевозможные выбоины, камни и прочие препятствия, а также качество проселочных дорог.

Постепенно срок службы амортизаторов увеличивается. Даже если водитель опытный, умело уворачивается от препятствий, аккуратно ведет машину по дорогам, физически он не сможет не ездить по разбитым проселочным дорогам.

Со временем они начинают протекать, бьются по неровной дороге и со временем приходят в полную негодность. Неисправные детали приводят к тому, что машина теряет управляемость, плохо держит дорогу в поворотах и ​​легко заносит. Поэтому, когда стойка полностью пришла в негодность, ее необходимо заменить. И здесь, когда речь идет о замене стоек, стоит сразу уяснить некоторые важные правила.

Правила, которые необходимо запомнить

Начнем с первого правила: менять эти запчасти следует парами. То есть при выходе из строя правой передней стойки нужно заменить не только ее, но и левую, даже если она исправна. Это связано с тем, что автомобиль должен иметь одинаковую жесткость с обеих сторон.

То же самое относится и к задним стойкам: мы поменяли обе; В противном случае автомобиль будет плохо держаться на дороге даже после прохождения процедуры сход-развала. Да и к тому же замена обеих деталей облегчит вам жизнь, так как та деталь, которая не была заменена, будет продолжать выходить из строя и вам придется повторять все процедуры заново.

Второе правило относится к людям, которые любят экспериментировать. Сразу скажем, что категорически не рекомендуется менять стойки на новые, используя разных производителей или применяя стойки разной жесткости (одни спереди, другие сзади). Ваша Toyota Corolla Fielder будет неустойчивой и вождение на ней доставит вам большое неудобство.

Поэтапная инструкция по замене стоек на Тойоте Королле Филдер

После прочтения правил давайте поговорим о том, какие инструменты нам понадобятся и что нам понадобится в целом, когда мы будем проходить процесс замены передней и задней стойки.

В первую очередь нам нужен гараж – процесс замены довольно долгий, а если менять стойки на все четыре колеса, то без гаража не обойтись. У опытного автомобилиста весь процесс может занять не более полдня, у новичка, столкнувшегося с этим, может уйти несколько дней. Здесь все, как говорится, зависит от рук и от того, откуда они растут.

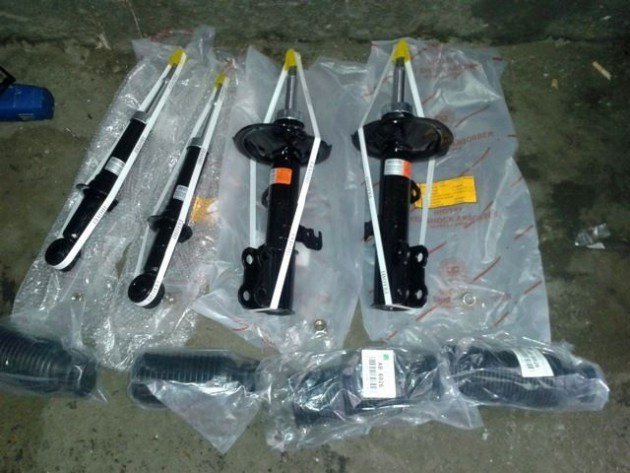

Далее, конечно же, нам нужны четыре новых стойки, так как мы меняем все четыре детали, поэтому нам нужно их соответственно только четыре. Лучше всего покупать оригинальные стойки на Тойота Королла 120, то есть такие же, которые устанавливались на модель с конвейера. Однако, если вы не удовлетворены своей работой, вы всегда можете выбрать более мягкую или жесткую у специалистов.

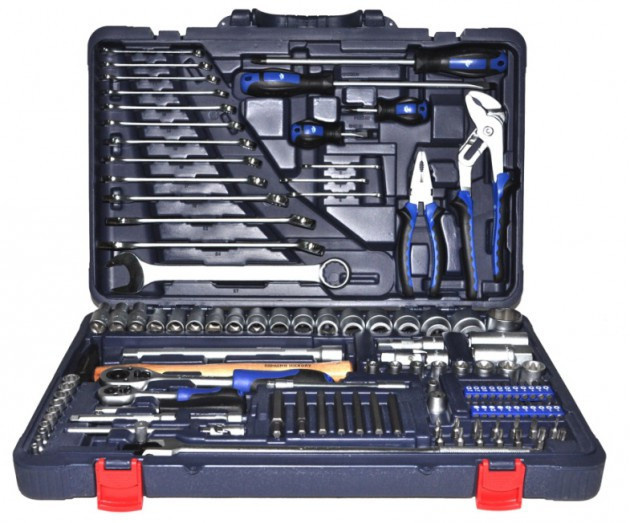

Собрав необходимые детали для замены, нам нужно запастись наборами рожковых ключей, воротков малыми и большими, а также набором головок к ним. Помимо инструментов, нам потребуются специальные стяжки пружин амортизаторов, подходящие для нашего автомобиля и с помощью которых можно будет надежно затянуть пружины амортизаторов Тойота Королла 120 и впоследствии снять стойку.

Также нам понадобится домкрат, чтобы поднять машину и снять амортизаторы снизу. Кроме ключей, экстрактора и домкрата нам понадобится баллончик с жидкостью, чтобы легче было откручивать болты; используем жидкий ключ. На фото вы можете увидеть, как выглядит съемник пружин и набор необходимых инструментов, которые должны быть у каждого водителя.

Найдя гараж, закупив стойки и инструменты, приступим к процессу замены стоек на Toyota Corolla Fielder. Для того, чтобы нам заменить раму, в первую очередь нам нужно полностью снять с автомобиля амортизатор в сборе; это то, что мы будем делать сейчас.

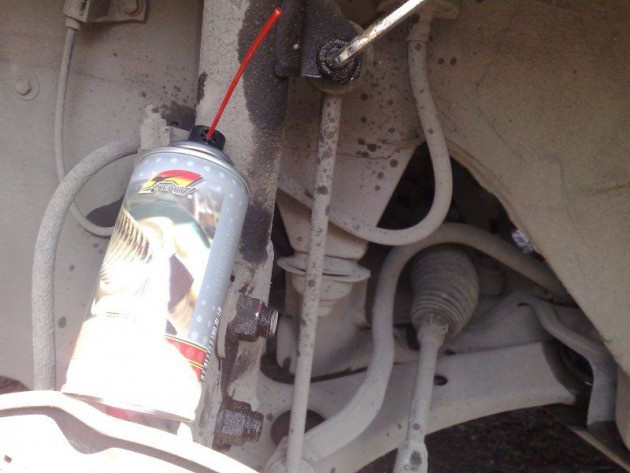

В первую очередь удаляем грязь с коренных болтов и обрабатываем их жидкостью из цилиндра. Процесс редактирования фото.

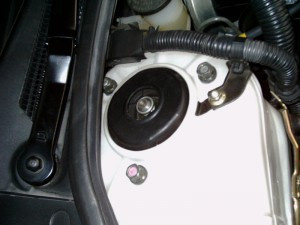

Кроме того, пока жидкость действует, откройте капот и найдите болты основной рамы. Ключом на 19 центральный болт полностью не откручиваем; это нужно для того, чтобы потом раму было проще разобрать. На фото коренная гайка отмечена красным маркером.

После того, как выясним под капотом, возвращаемся к обработанным болтам. В первую очередь откручиваем шток — нужен ключ на 17 и шестигранник на 6. После снятия штока возобновляем снятие монтажной пластины тормозного шланга, а если есть датчик АБС то это можно готово.с помощью ключа на 14.

Сняв все это, откручиваем все болты крепления основной рамы, делаем это ключом на 19. На фото показаны болты, которые необходимо открутить.

Открутив основные болты, осторожно берем рейку и освобождаем ее из-под тормоза, АБС и трансмиссионного шланга. После этого откручиваем три оставшиеся гайки под капотом до конца, ключом на 12 и снимаем узел с рамы. На фото показаны болты, которые необходимо открутить.

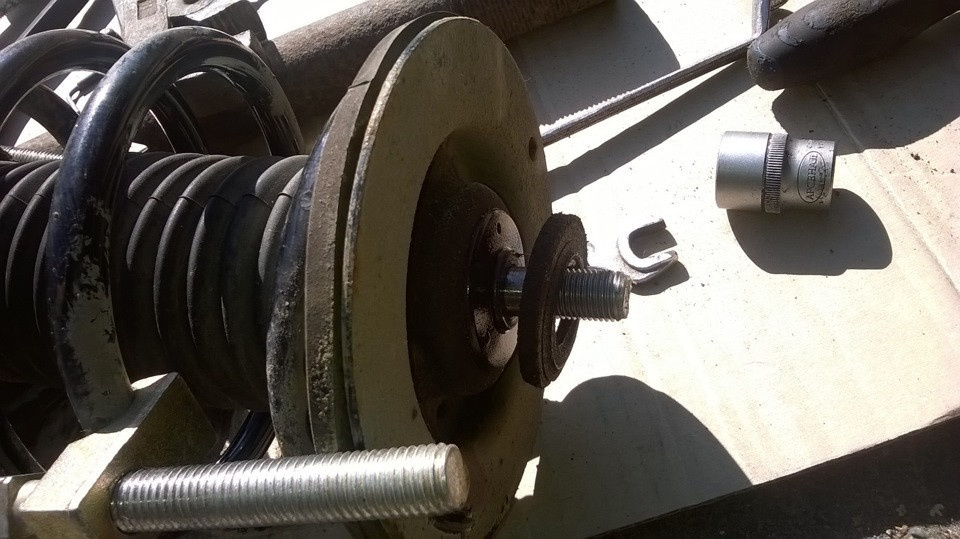

Далее фиксируем пружину стяжками, слегка их затягиваем и аккуратно откручиваем гайку, которую не до конца открутили. Открутив гайку основного штока, осторожно снимите пружинную стойку. На этом процесс разборки завершен.

Снимаем изношенную стойку, теперь на ее место нужно вставить новую купленную деталь. Сделать это несложно. Нужно просто запомнить последовательность деталей на старом амортизаторе, еще собранном. Собираем все на свои места, надеваем на шток основную гайку, закрепляем ее и раскручиваем пружинные стяжки.

После этого повторяем процесс в обратном порядке. На этом процедура замены полки с одной стороны будет завершена, на передней переходим на другую сторону и повторяем процедуру с другой стороной.

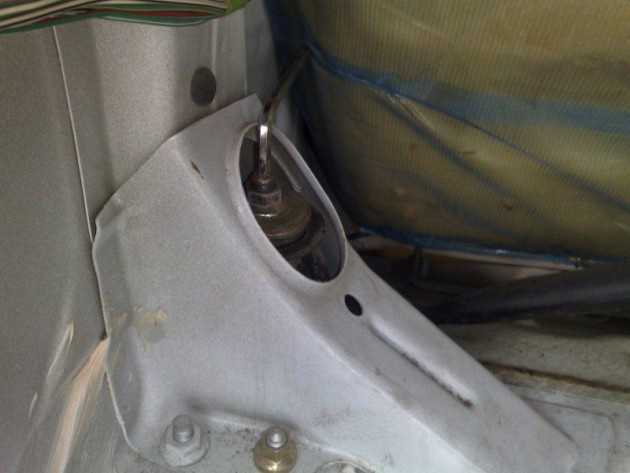

Далее переходим к задним стойкам. Здесь все гораздо проще. Откручиваем гайку со штока стойки: используем ключ на 17 и шестигранник на 6.

Ставим Тойоту Короллу 120 на домкрат, снимаем колесо и ключом на 19 откручиваем нижнюю гайку стойки.

Далее помимо передней стойки вынимаем ее полностью, затягиваем пружину, вынимаем стойку, вставляем новую и собираем все в обратном порядке. Повторяем ту же процедуру с другой стороны.

На этом процедура замены рамы завершена. Теперь вам следует посетить станцию ​​технического обслуживания для дальнейшей регулировки подвески, а также регулировки развала/схождения. Как видим, процедура достаточно проста и не требует никаких академических знаний. Все просто и вполне осуществимо. После тюнинга вождение автомобиля станет для вас сказкой.

Замена амортизаторов передней подвески Toyota Corolla

Подтекающий левый амортизатор не давал мне покоя давно, к тому же меня бесили неровности при езде по ухабам. Диагностика у ОД показала, что кроме амортизаторов ничего менять не надо! Но решил заменить еще и опорники. Я не хочу идти туда снова, если в дверь постучат.

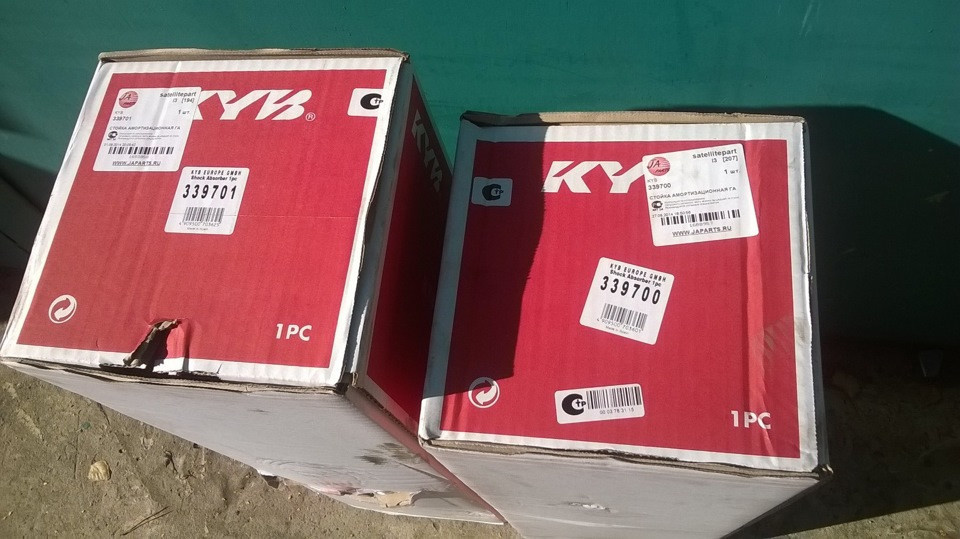

Итак, было куплено:

• 2 шт амортизаторов KYB 339700 — правый и 339701 — левый.

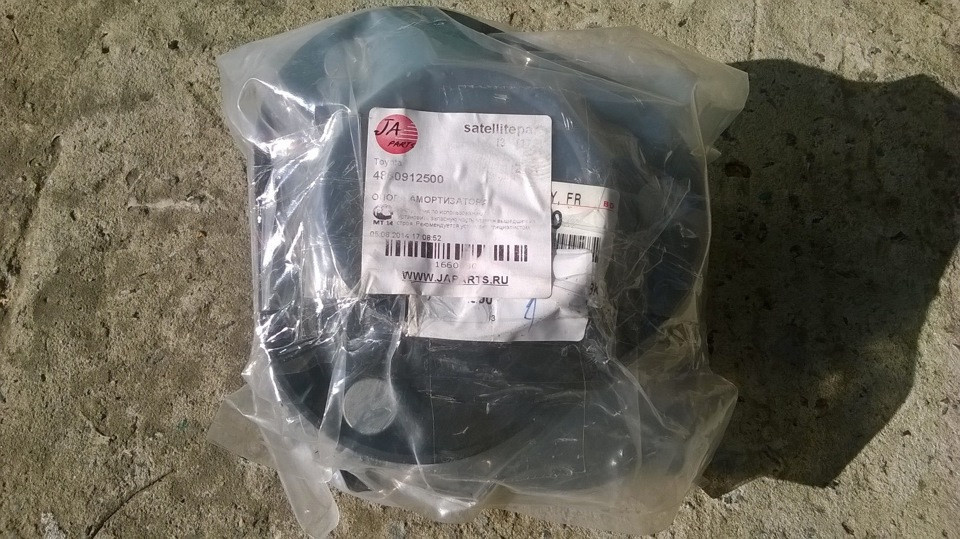

• 2 шт оригинальных передних креплений TOYOTA — 48609-12500.

Хотел взять все оригинал, но увидел на своих старых полках надпись «KYB GAS FILLED». Я очень положительно отношусь к марке Kayaba и еще раз подтвердил свое мнение тем, что Тойота ставит их в свои автомобили с завода!

Процесс замены:

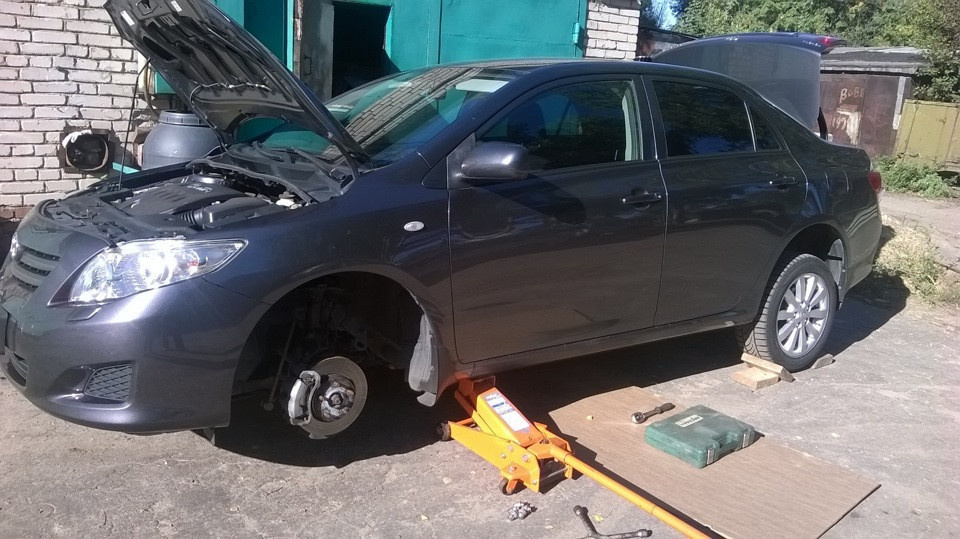

Для начала ставим на автомобиль стояночный тормоз, обеспечив установку антиоткатов под задние колеса. Ослабьте зажимные гайки и домкрат. Снимаем колесо.

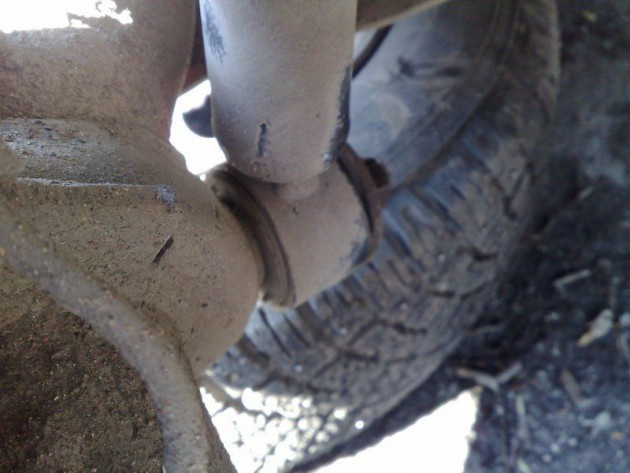

Сначала откручиваем стабилизатор поперечной устойчивости. Ключ на 17.
Затем откручиваем винт справа от амортизатора, который держит тросик ключа на 14.

Ну и осталось открутить 2 больших винта, которые соединяют ступицу с рамой. Ключ на 22.

последовательность откручивания гаек.

Снизу все откручивается, теперь идем под капот. На чашке на 14 есть еще 3 гайки, они держат кронштейн, на котором висит амортизатор с пружиной. Я пластик не снимал. Так что спускайся. Все легко откручивается.

Вытяните кронштейн в сборе.
Кто может использовать номер на старых стойках: A0943-44329 KYB GAS FILLED.

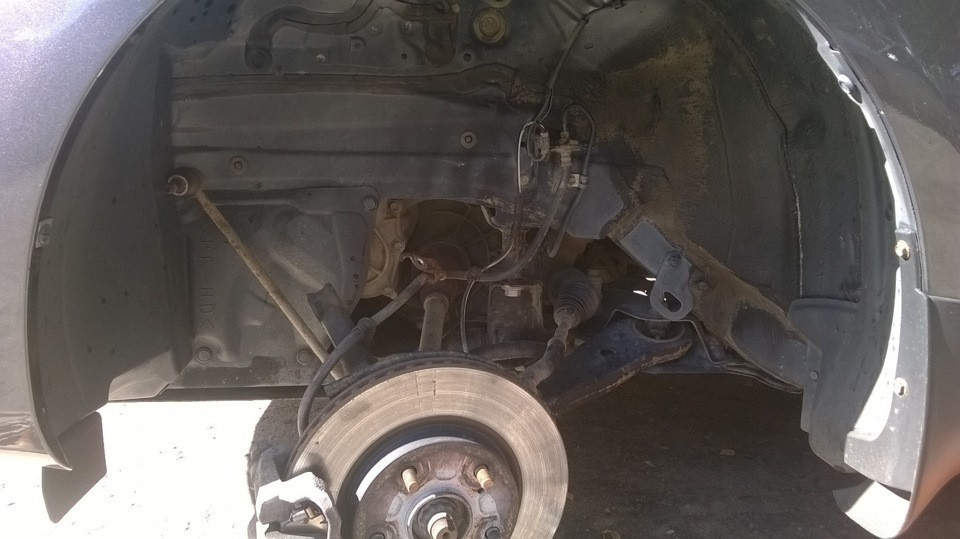

Вот так выглядит арка без полки.

Вот так выглядит арка без полки.

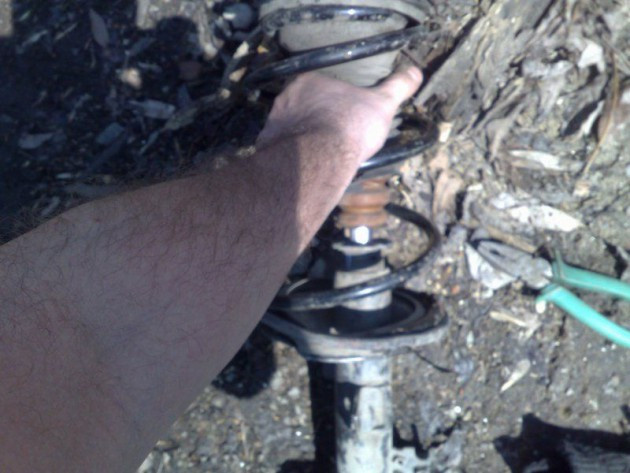

Берем стяжки для пружин и затягиваем их. Лучше носить короткие галстуки. Они у меня были давно, они не удобные.

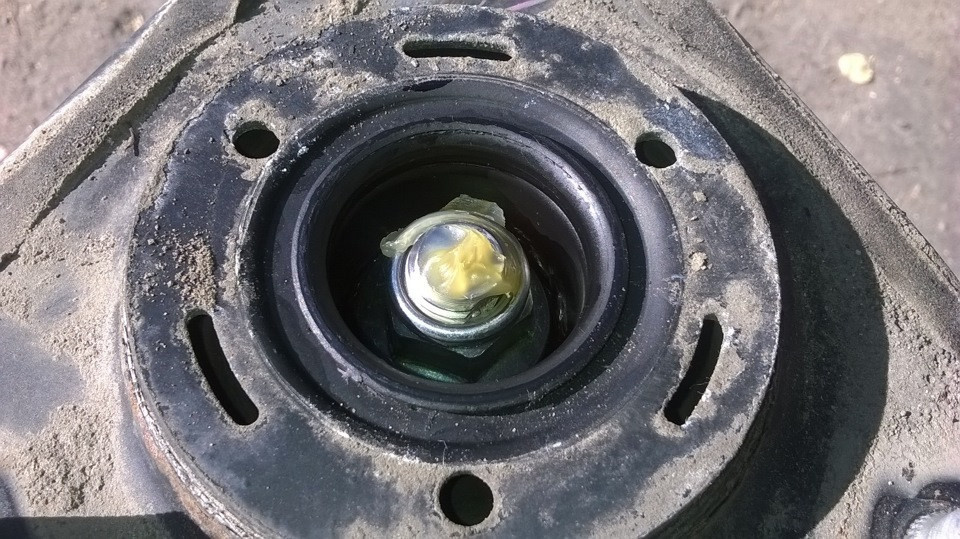

С помощью отвертки снимите резиновую заглушку с кронштейна и получите доступ к гайке амортизатора.

резиновая заглушка в основании.

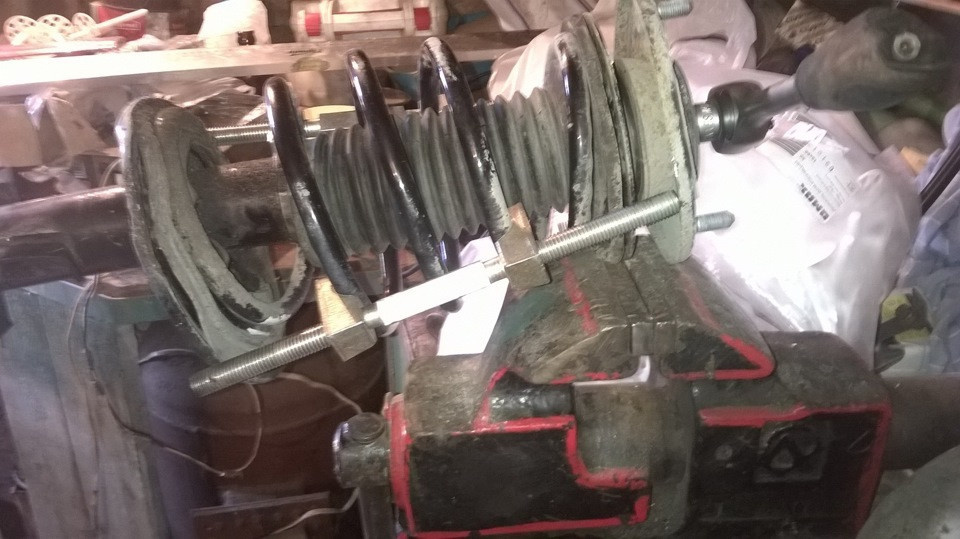

Ослабьте эту гайку. Если он вращается вместе со стержнем, то зажимаем сетку в тиски для металлической пластины. Не знаю как называется, но на фото видно.

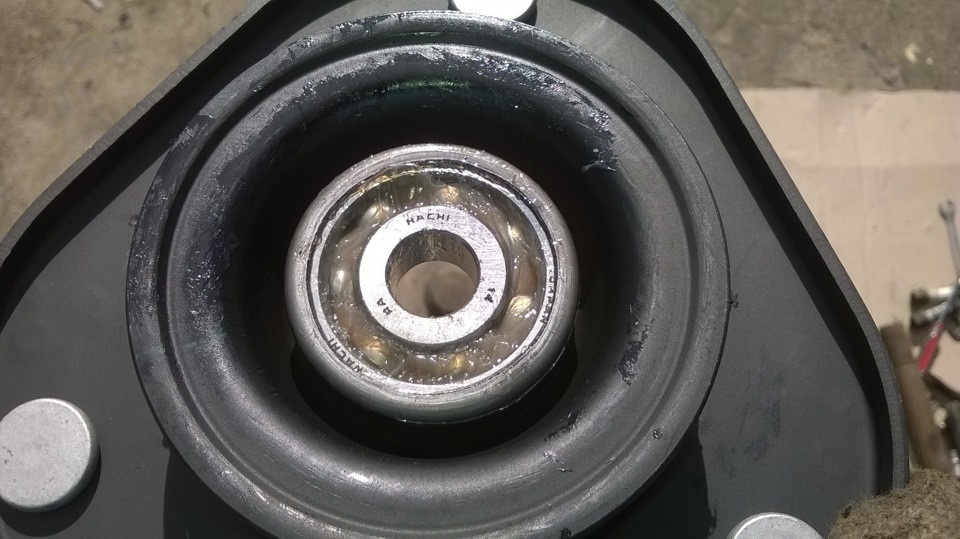

Когда гайка уже откручена, снимаем все со штока. Будьте осторожны, чтобы не потерять соединение между металлической пластиной и кронштейном. Защищает опорный подшипник от пыли.

Вот последовательность: бампер, пыльник, металлическая пластина, прокладка, кронштейн.

На старой сетке шток уже не выдвигается и масла практически не осталось. Разницы во внешнем виде практически нет.

Я не стал покупать новый комплект пыльников, отбойников и прочих резиновых элементов. Я использовал старые. Очистил их от грязи и пыли, смазал силиконовой смазкой.

готов к переустановке.

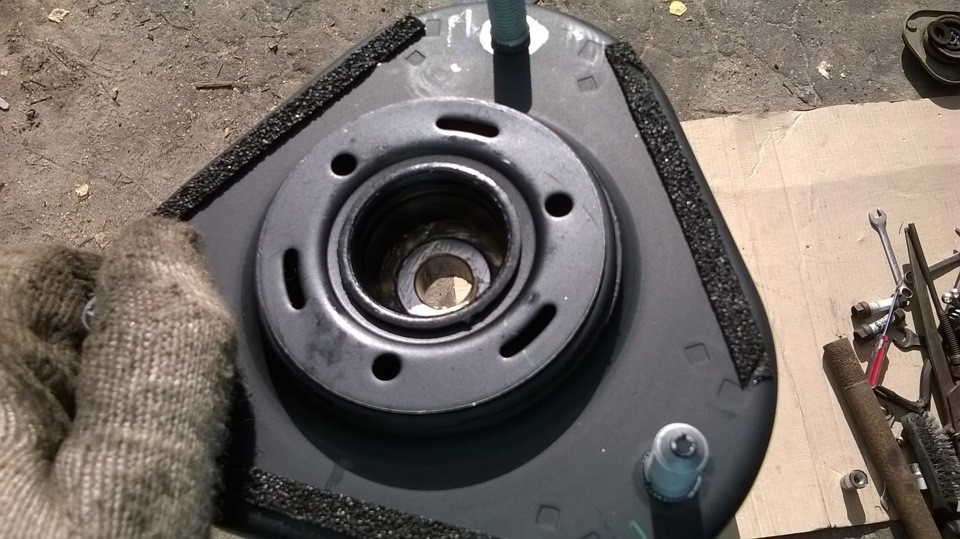

Оригинальный реквизит производства Японии.

Собираем все в обратном порядке. Не забудьте ПРОКАЧАТЬ заслонку перед установкой! Это очень важно!

Ставим сетку в вертикальное положение. Нажимаем на стержень и опускаем его до конца. Дожидаемся, пока он полностью перетащится и повторяем эту процедуру. Я делал это раз 10, для надежности. И ВАЖНО! Перед установкой в ​​автомобиль не кладите его на бок, то есть все время стойте вертикально.

Надеваем на кронштейн резиновую прокладку под низ пружины. Потом соответственно сама пружина в сжатом состоянии. Потом отбойник, пыльник, металлическая пластина, прокладка, кронштейн. Закручиваем гайку и закрываем резиновой пробкой. Откруиваем пружинные стяжки, и стойка готова к установке на автомобиль!

Крепим кронштейн к чашке (3 гайки под капотом). Затем затяните 2 болта ступицы.
Ставим стабилизатор поперечной устойчивости на место. И крепим проволочный кронштейн к полке.

Новая стойка на месте.

Ставим колесо на место и одна сторона готова! Вуаля.
С другой стороны, мы повторяем то же самое.
