Обзор отображаемой информации на панели приборов Mazda 6

Панель приборов Mazda 6 информирует водителя о работе различных систем автомобиля с помощью показаний и индикаторов. Чтобы не растеряться при появлении очередного символа или значка, лучше знать, что означает каждый индикатор. Если на дисплее появляется сообщение о неисправности, проверьте состояние автомобиля или обратитесь к официальному дилеру Mazda для проведения сервисного обслуживания.

Предупредительные индикаторы

Панель приборов и предупреждающие индикаторы обозначены, как показано на рисунке.

Приборная панель Mazda 6 включает в себя:

1 — Индикатор уровня топлива.

2 — Управление подсветкой приборной панели. Поверните ручку, чтобы отрегулировать степень освещенности приборной панели.

3 — Красный индикатор электронной блокировки рулевого управления.

6 — Красный индикатор системы контроля давления в шинах.

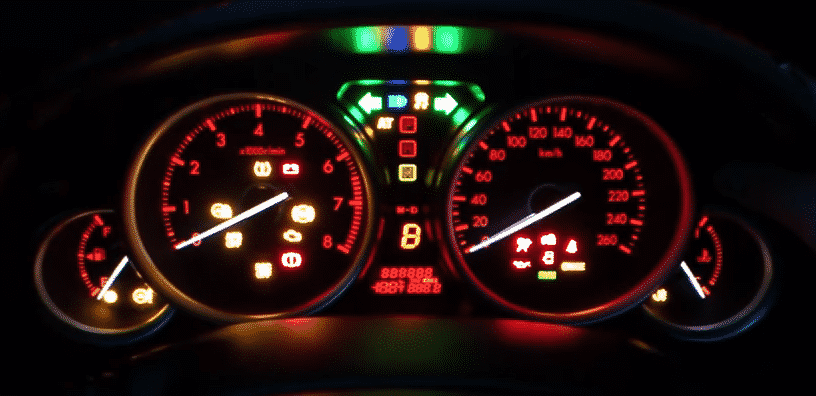

Панель приборов Mazda 6
7 — Электронный тахометр показывает частоту вращения коленчатого вала двигателя. Значение шкалы 0.1. Чтобы считать обороты в минуту, умножьте показания на 1000. Для двигателей 1.8 л/2.0 л тахометр установлен на 8000 об/мин, для двигателей 2.5 л — на 7000 об/мин, для дизельных двигателей 2.0 тахометр установлен на 6000 об/мин.

8 — Индикатор разряда батареи горит красным цветом. Лампочка загорается при включении зажигания и должна погаснуть после запуска двигателя. Горящая лампа или ее полумрак при работающем двигателе указывает на недостаток зарядного тока из-за неисправного генератора или регулятора напряжения, а также слабого натяжения (или обрыва) ремня привода генератора.

ВАЖНО: Не управляйте автомобилем с включенным индикатором, помимо того, что аккумулятор полностью разряжен, это может указывать на короткое замыкание в цепи зарядки.

15 — Спидометр. Отображает скорость автомобиля в км/ч. Значение шкалы составляет 5 км/ч. Mazda 6 Европа имеет максимальную скорость 260 км/ч, Mazda 6 США имеет основной набор до 160 миль/ч, опционально до 260 км/ч, Mazda Atenza Япония/Южная Корея имеет максимальную скорость 180 км/ч, Mazda 6 Южная Америка имеет основной набор до 260 км/ч, опционально до 160 миль/ч.

18 — Кнопка переключения показаний одометра и суточного одометра. При длительном удержании кнопки в режиме суточного одометра показания суточного одометра обнуляются.

19 — Индикатор температуры охлаждающей жидкости. Красная зона предупреждает о перегреве двигателя. Если стрелка достигает красной зоны «H», остановитесь, дайте двигателю остыть и устраните причину перегрева.

20 — Индикатор минимального уровня жидкости омывателя. Загорается, когда уровень воды опускается до минимального уровня, и горит до тех пор, пока не будет пополнен резервуар.

24 — Красный индикатор аварийного давления масла. Загорается при включении зажигания.  Лампочка должна погаснуть, как только двигатель будет запущен. Если он горит постоянно, это предупреждает о том, что давление масла в двигателе ниже нормы.

ВАЖНО: Не управляйте автомобилем с включенным индикатором, так как это может привести к повреждению двигателя.

панель-приборов-мазда-6

25, 26, 27, 28, 29 — для автомобилей с автоматической коробкой передач — индикаторы положения рычага селектора.

30 — Одометр — счетчик общего пробега. После 1 000 000 км пробег подсчитывается снова.

31 — Индикатор неисправности автоматической коробки передач горит красным цветом.

32 — Индикатор неисправности системы управления двигателем горит желтым цветом. Индикатор загорается при включении зажигания и гаснет при запуске двигателя. Если предупреждающая лампа загорается при работающем двигателе, это означает неисправность в системе управления двигателем. В этом случае блок управления переключается на аварийную программу.

ВАЖНО: Продолжать эксплуатацию автомобиля с включенным светом не рекомендуется, так как это может привести к повышенному расходу топлива, снижению тяги и повреждению двигателя.

39 — Контрольная лампа минимального запаса топлива в баке горит желтым цветом. Лампа загорается, когда в баке остается примерно 80 км топлива.

ВАЖНО: По возможности избегайте езды на резервном топливе. Эксплуатация электрического бензонасоса без непрерывной подачи топлива с воздухом в системе приведет к повреждению насоса! —

Индикаторы информируют о неисправностях и относятся к системам безопасности

10 — Индикатор неисправности антиблокировочной тормозной системы (ABS) горит желтым цветом. Он загорается на несколько секунд после включения зажигания (одновременно горит светодиод 33). Если предупреждающая лампа загорается во время движения автомобиля, значит, система ABS работает неправильно. Тормозная система продолжает работать, но немедленно обратитесь в мастерскую Mazda.

13 — Сигнальная лампа системы стабилизации автомобиля (DSC). Кратковременно загорается при включении зажигания. Лампа мигает, когда система активна, и продолжает гореть в случае неисправности.

14 — Индикатор неисправности системы подушек безопасности и преднатяжителей ремней безопасности передних сидений. Если система исправна, при включении зажигания индикатор загорается на короткое время. Если индикатор мигает, горит постоянно или не горит при включении зажигания, это означает, что имеется неисправность в подушках безопасности или преднатяжителях ремней безопасности передних сидений. В этом случае немедленно обратитесь в сервисный центр Mazda.

33 — Тормозная система/ Сигнальная лампа стояночного тормоза красный. Выполняет следующие функции:

  • Если замок зажигания находится в положении «START» или «ON» (зажигание включено), выключатель стояночного тормоза загорается и горит постоянно при затянутом стояночном тормозе. Индикатор гаснет при выключении стояночного тормоза;
  • Предупреждающая лампа недостаточного количества тормозной жидкости. Если после выключения стояночного тормоза сигнальная лампа продолжает гореть, это, скорее всего, связано с неисправностью тормозной системы.

ВАЖНО: Остановите двигатель и проверьте уровень тормозной жидкости в бачке главного цилиндра, при необходимости долейте, чтобы уровень жидкости вернулся к норме.

Если сигнальная лампа продолжает гореть или имеются другие симптомы неисправности тормозной системы, не продолжайте движение на автомобиле. Отбуксируйте автомобиль на станцию технического обслуживания Mazda.

38 — Контрольная лампа неисправности усилителя рулевого управления желтого цвета. Загорается при включении зажигания и гаснет при запуске двигателя. Если индикатор загорается во время движения автомобиля, это означает неисправность в системе гидроусилителя руля. Обратитесь в сервисный центр Mazda для устранения неисправности.

ВАЖНО: Усилитель рулевого управления не работает, если горит индикатор. В этом случае значительно увеличивается усилие на рулевом управлении.

Системы помощи в критических ситуациях и стабилизации

35 — Индикатор отключения системы курсовой устойчивости (DSC) горит желтым цветом. Лампа загорается при отключении системы контроля устойчивости.

Индикаторы дополнительных и специальных систем

5 — Красный индикатор неисправности / зеленый индикатор для бесключевого доступа и запуска двигателя (с опцией).

16 — Индикатор иммобилайзера (противоугонная система — предотвращает запуск двигателя неправильно запрограммированным ключом.

22 — Индикатор круиз-контроля.

Индикаторы, которыми оборудованы дизельные автомобили

9 — Красный светодиод, указывающий на наличие воды в топливном фильтре на дизельных автомобилях.

Вода в топливе — предупреждает о наличии воды в топливе и может указывать на необходимость обслуживания системы очистки топлива.

Свечи накаливания включены. Лампа загорается при включенном зажигании. Двигатель запускается, когда символ исчезает.

Diesel Particulate Filte — сажевый фильтр дизельного двигателя (DPF) нуждается в замене.

Жидкость для отработавших газов дизельных двигателей — Добавьте жидкость для каталитической нейтрализации отработавших газов.

Индикатор может загореться в результате чрезмерно высоких выбросов в системе доочистки выхлопных газов.

Контрольная лампа EDC указывает на неисправность в системе электронного управления дизелем. Это может привести к неисправности двигателя автомобиля, заглохнуть или не запуститься. Проблема может быть вызвана загрязнением топливного фильтра, неисправностью топливной форсунки или клапана топливного насоса или засорением топливной системы.

Вода в дизеле или неисправность электронных систем управления двигателем.

Замените ремень привода ГРМ. Контрольная лампа загорается при включении зажигания и гаснет при работающем двигателе.

Индикаторы внешних световых приборов

4- Красный индикатор неисправности автоматического корректора фар.

11- Лампа указателя поворота (предупреждающие сигналы об опасности) в виде зеленых стрелок. Мигает при включении левого или правого индикатора или аварийных огней. Если одна из ламп неисправна, они мигают с удвоенной частотой.

12 — Синяя контрольная лампа дальнего света.

21 — Желтая контрольная лампа заднего противотуманного фонаря.

34 — Желтая контрольная лампа противотуманных фар.

36 — Желтая контрольная лампа наружного освещения. Загорается, когда включены габаритные огни.

37 — Желтый индикатор выключения/неисправности адаптивной системы фар (AFS).

Дополнительные индикаторы

17 — Индикатор непристегнутого ремня безопасности водителя, красный. Загорается при включении зажигания и гаснет, когда водитель пристегивает ремень безопасности. При запуске автомобиля индикатор мигает, и раздается звуковое предупреждение.

23 — Индикатор незапертой двери горит красным. Он загорается при включении зажигания и предупреждает о незапертой двери.
