Замена топливного фильтра Hyundai Elantra необходима для поддержания качества топливного модуля. Это устройство, отвечающее за качество топлива (задержание в нем затвердевших фракций и примесей). Несвоевременная замена фильтрующего элемента может стать причиной неравномерной работы двигателя на холостом ходу. Рекомендуется производить замену каждые 40-60 тыс км, но этот показатель зависит от некоторых факторов. Как заменить топливный фильтр на Hyundai Elantra (HD) и что для этого нужно? Подробную информацию о том, как заменить фильтр своими руками, можно найти в этой статье.
Когда нужно выполнять замену
Система фильтрации автомобиля выполняет два вида очистки: грубую и тонкую. Грубая степень очистки заключается в удалении из бензина всех крупных элементов, далее в дело вступают фильтры тонкой очистки, которые располагаются между баком и двигателем. Рекомендуется вовремя менять фильтрующие элементы, чтобы избежать серьезных последствий (неисправность двигателя из-за отсутствия топлива, выход из строя топливного насоса и т.п).

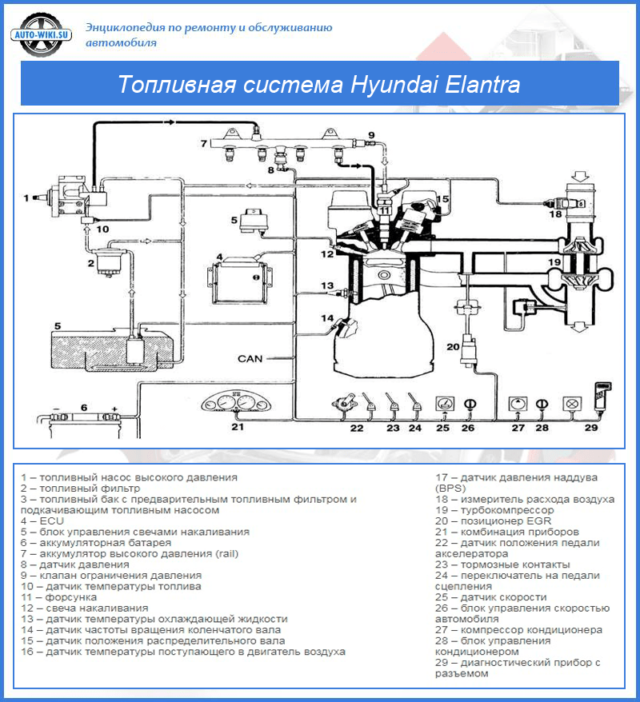

Устройство топливной системы Hyundai Elantra
Примечание! Забитый топливный фильтр может привести к тому, что двигатель заглохнет или заглохнет. Если Hyundai Elantra оснащена автоматической коробкой передач, то переключение передач будет неудобным.

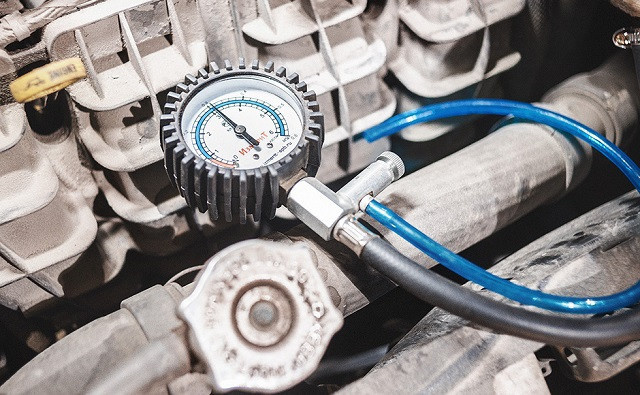

Прибор для диагностики топливной системы
Чтобы не доводить свой автомобиль до критического состояния, рекомендуется периодически проводить диагностику топливной системы. Это даст вам знать, если фильтр необходимо заменить. Для проверки достаточно сильно нажать на педаль акселератора во время движения на малой скорости. Если в это время автомобиль резко разгоняется или вообще не разгоняется, то без замены фильтрующего элемента не обойтись.

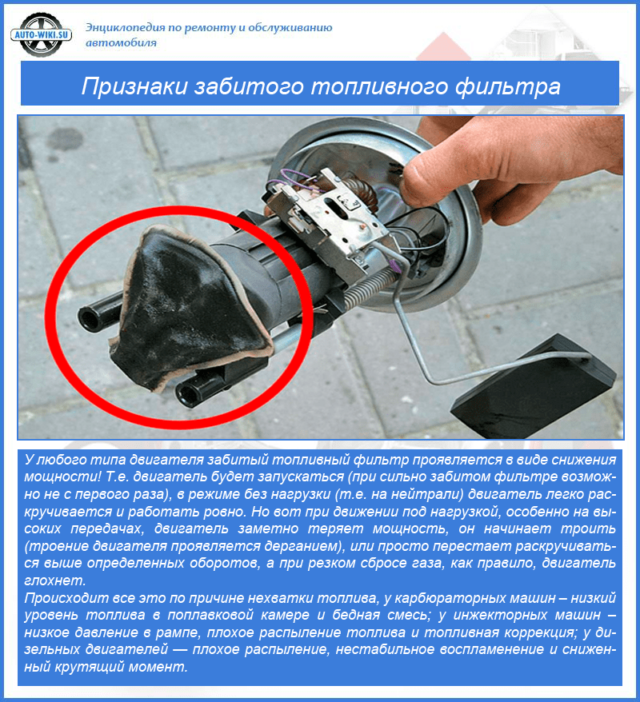

Признаки забитого топливного фильтра
Выбор топливного фильтра
Топливный фильтр считается одной из немногих автозапчастей, которую можно легко заменить аналогом. Правильнее было бы установить оригинальную запчасть, но в то же время для Hyundai Elantra существует огромное количество качественных аналогов.

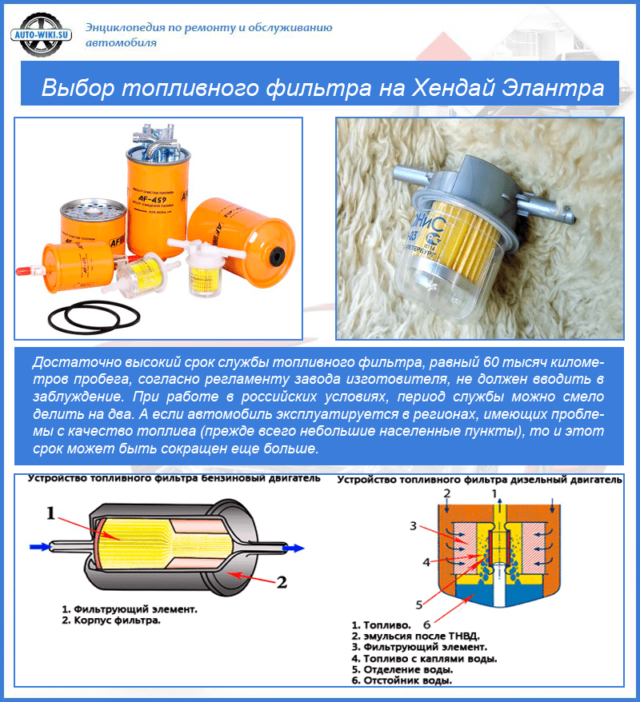

Выбираем топливный фильтр на Хендай Элантра
Оригинал
Стоимость оригинального фильтра топливной системы на Hyundai Elantra колеблется от 1000 до 1200 рублей. Цены достаточно демократичны, поэтому большинство водителей отдают предпочтение оригиналам. Для покупки детали достаточно указать номер фильтра в автомагазине: 31112-3R000 или VIN-код автомобиля.
Оригинальный топливный фильтр Hyundai Elantra
Читайте также: Вам также может быть интересна наша статья о промывке форсунок форсунок.
Достойные аналоги
Стоит отметить, что официальных аналогов топливного фильтра нет, но есть множество производителей, которые предлагают продукцию равного качества. Конечно, такие фильтры пропустят на порядок меньше оригинальных, но найти их гораздо проще.

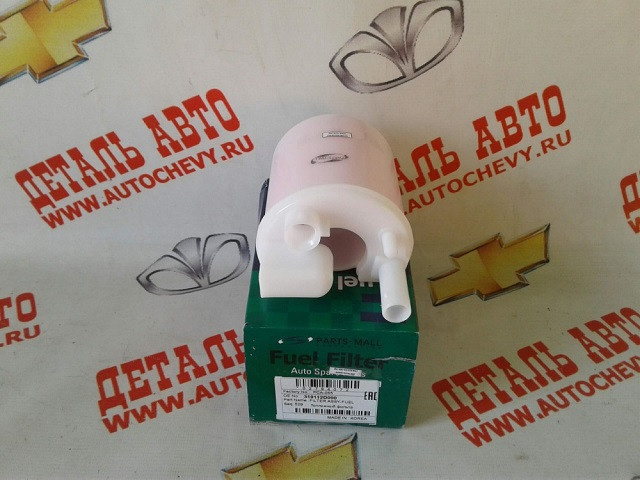

Топливный фильтр Hyundai Elantra (аналог запчастей МОЛЛ)
Рабочий стол. Аналоги топливного фильтра для Hyundai Elantra.
| Торговая марка, фото | Описание |
|---|---|
 Якопартс | Популярный немецкий производитель запчастей для японских и корейских автомобилей. Примерная стоимость топливного фильтра на Элантру 1400 руб. |
 Плоский | Европейская компания, которая занимается комплектацией запчастей. Принадлежит компании ADL (Великобритания). Стоимость фильтра этой фирмы 1100 руб. |
 Корейская звезда | Корейский производитель автозапчастей, известный высоким качеством продукции и доступными ценами. Средняя стоимость фильтрующего элемента на Элантру составляет 1000 рублей. |
 Стеллокс | Европейская компания по производству запчастей для легковых и грузовых автомобилей. Под маркой Stellox выпускаются фильтры для Hyundai Elantra (стоимость топлива около 900 рублей). |
 ПКТ | Известная немецкая компания, производящая качественные запчасти для различных моделей автомобилей, в том числе и корейских. Цена фильтрующего элемента от SCT 1300 руб. |
Производимых аналогов фильтрующего элемента множество, поэтому при выборе следует ознакомиться с производителем. Если у вас возникнут вопросы, вы можете обратиться к специалисту; он укажет на это и поможет с выбором фильтра.
Замена топливного фильтра
Безопасность чрезвычайно важна при работе с топливной системой автомобиля. При замене фильтрующего элемента не курите. Также следует избегать открытой проводки вблизи автомобиля. Все работы рекомендуется проводить в помещении с хорошей вентиляцией, чтобы не страдать от паров топлива.
Замена топливного фильтра Hyundai Elantra
Инструменты и материалы
Для замены топливного фильтра на Элантре необходимо подготовить следующее:
- плоскогубцы;
- отвертка (плоская и крестовая);
- ключ на 10, желательно комбинированный;
- головки на 8 и 12;
- храповик;
- новый фильтрующий элемент;
- сухая ткань
Инструменты для замены топливного фильтра
Только после подготовки всех необходимых материалов и инструментов можно приступать непосредственно к замене фильтра.
Клещи для замены топливного фильтра
Инструкция замены
При соблюдении всех мер предосторожности можно приступать к замене. Ниже приведено пошаговое руководство, чтобы упростить этот процесс. Действуя строго по инструкции, заменить фильтрующий элемент сможет даже начинающий водитель.

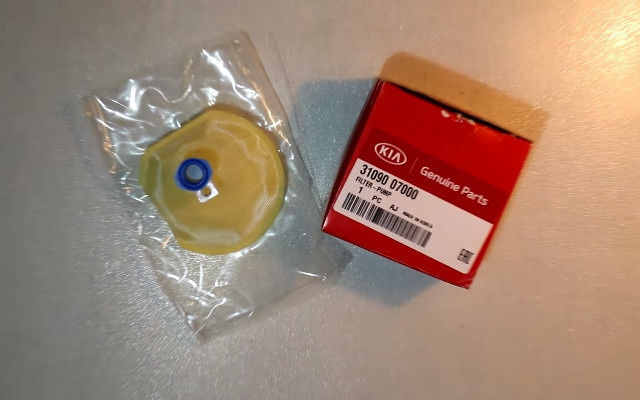

Шаг 1. Подготовьте фильтр грубой очистки.
Фильтр грубой очистки топлива

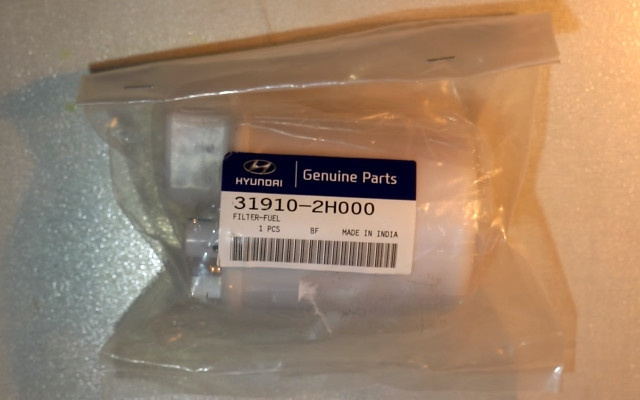

Шаг 2. Также позаботьтесь о фильтре тонкой очистки (рекомендуется менять их по два).
Фильтр тонкой очистки топлива

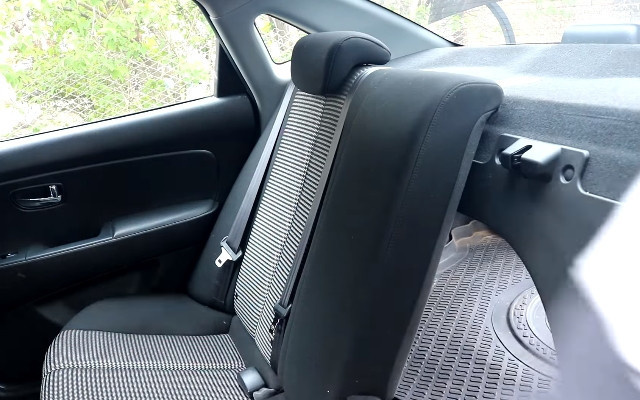

Шаг 3. Для замены фильтрующего элемента необходимо снять задние сиденья. Для этого сложите спинки.
Откидывающиеся спинки задних сидений
Шаг 4 Открутите кронштейны сиденья.
Ослабление заднего сиденья

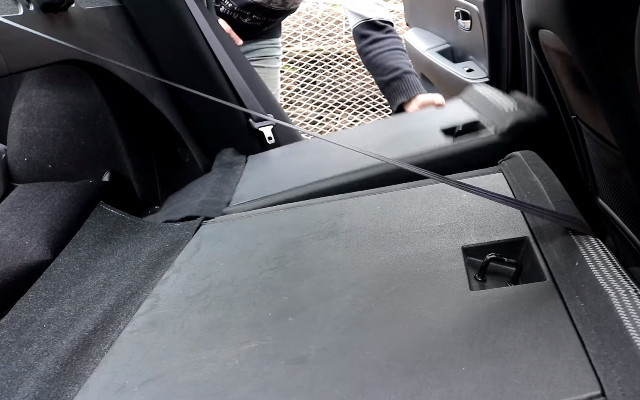

Шаг 5. Выньте спинки сидений из салона.
Снятие спинок сидений пассажирского салона

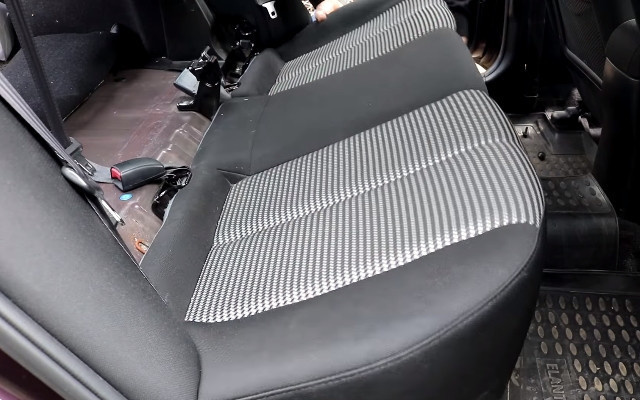

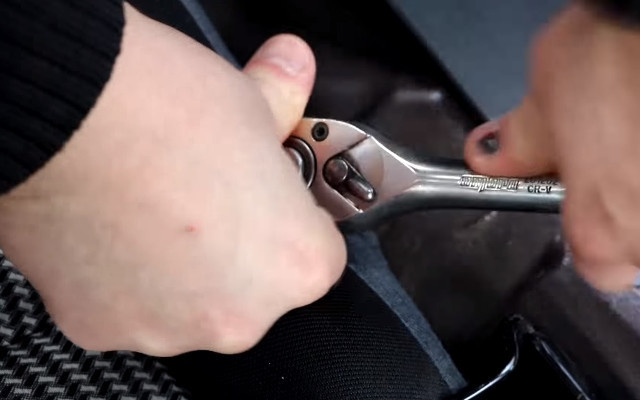

Шаг 6. Таким же образом открутите нижнюю подушку сиденья.
Снять нижнюю подушку сиденья
Шаг 7 Нажмите на два пластиковых выступа на нижней подушке.

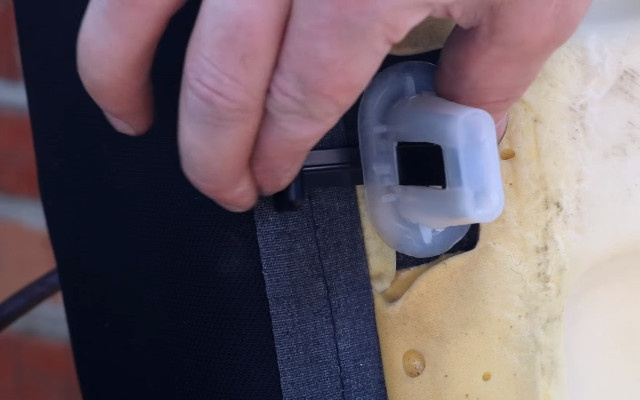

Согнуть пластиковые клипсы
Шаг 8. Удалите остальную часть заднего сиденья из салона, чтобы она не мешала вашей последующей работе.
Снять нижнюю подушку сиденья

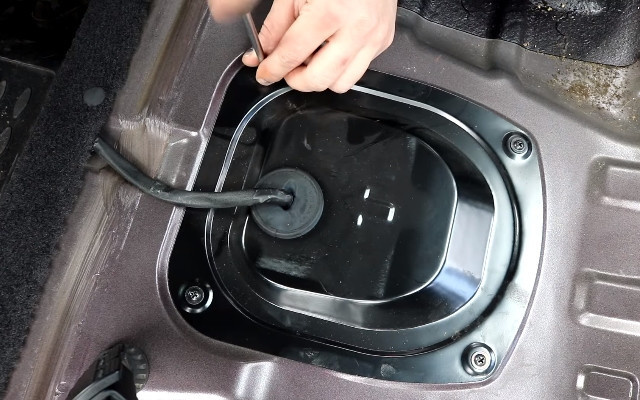

Шаг 9 Удалите 4 винта, удерживающие крышку топливного модуля.
Открутите крышку модуля

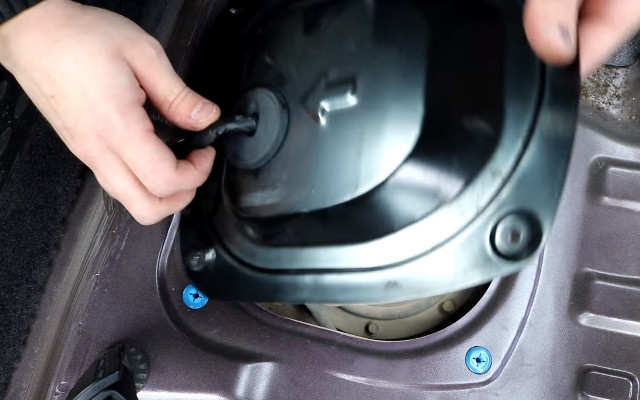

Шаг 10 Снимите крышку и сдвиньте ее в сторону.
Снятие крышки топливного модуля

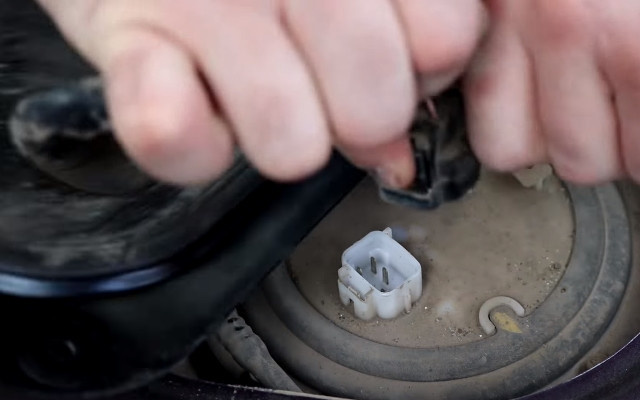

Шаг 11 Отсоедините жгут проводов от топливного модуля.
Отсоединяем провода от топливного модуля

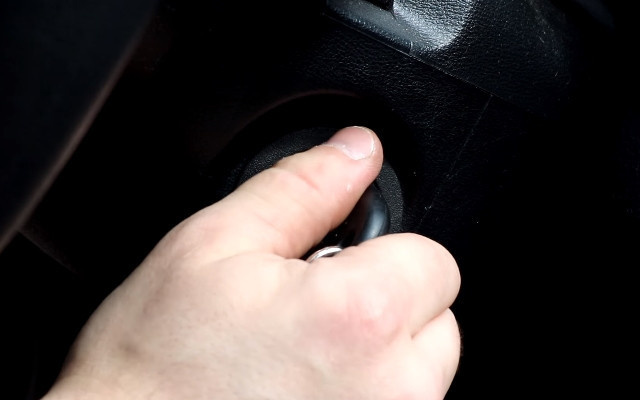

Шаг 12: Запустите двигатель, чтобы сбросить давление в топливной системе.
Запустите двигатель, чтобы нормализовать давление
В заметке! Нормальное давление в топливной системе Hyundai Elantra составляет 3,45 кгс/см2.

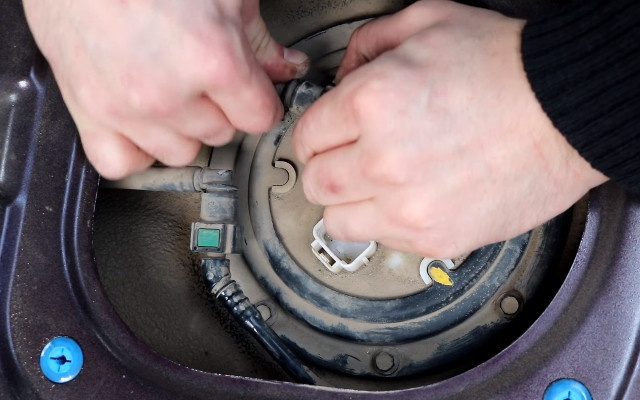

Шаг 13. Снимите топливопровод после сброса давления в системе.
Снятие топливопровода

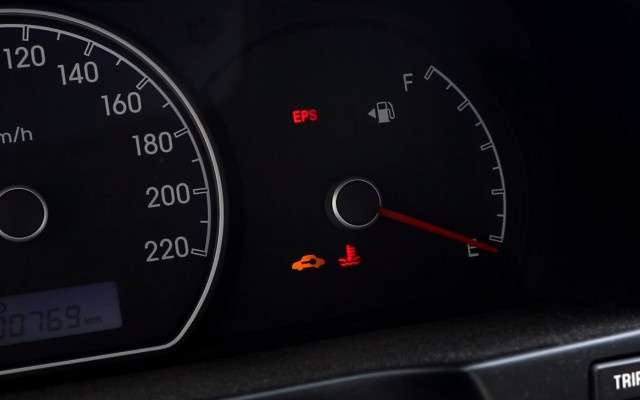

Шаг 14. Перед заменой убедитесь, что в баке как можно меньше топлива. Это не обязательное условие, но работать с ним будет удобнее.
Проверка уровня топлива перед заменой фильтра

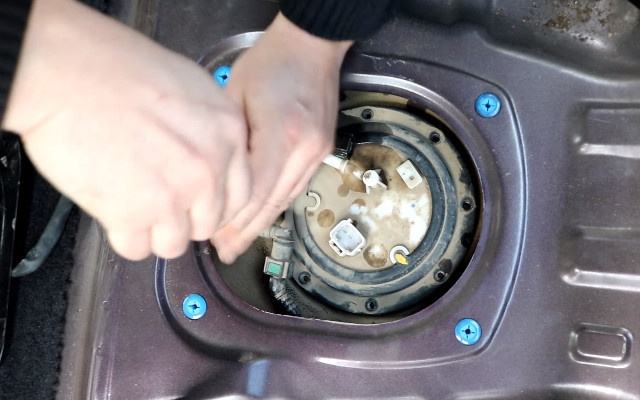

Шаг 15. Открутите болты, удерживающие стопорное кольцо топливного модуля (всего их 8).
Откручиваем болты крепления стопорного кольца
Шаг 16 Осторожно снимите стопорное кольцо.
Снятие стопорного кольца

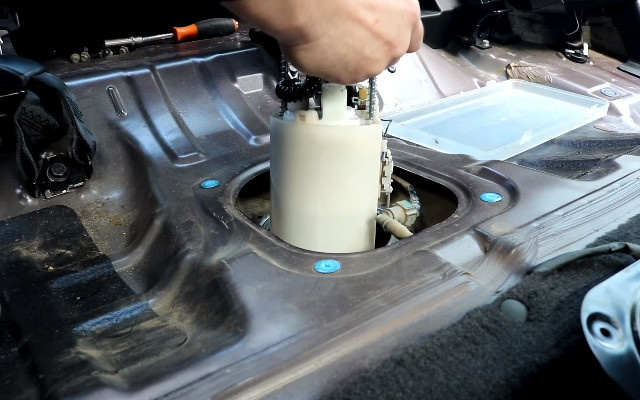

Шаг 17 Снимите топливный модуль с бака автомобиля.
Снятие топливного модуля

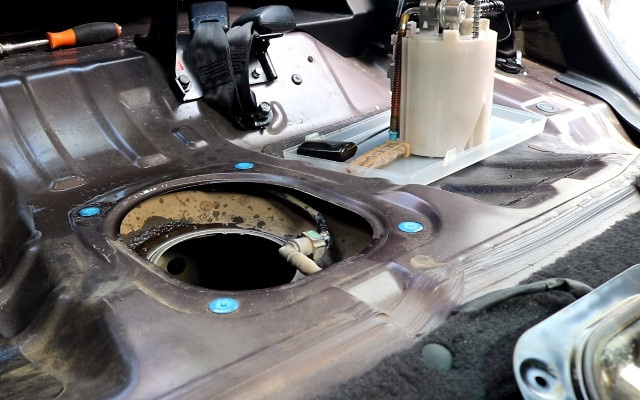

Шаг 18. Изначально в модуле будет находиться бензин, поэтому, чтобы не испачкать салон автомобиля, нужно заранее подготовить емкость.
Слив остатков топлива из модуля

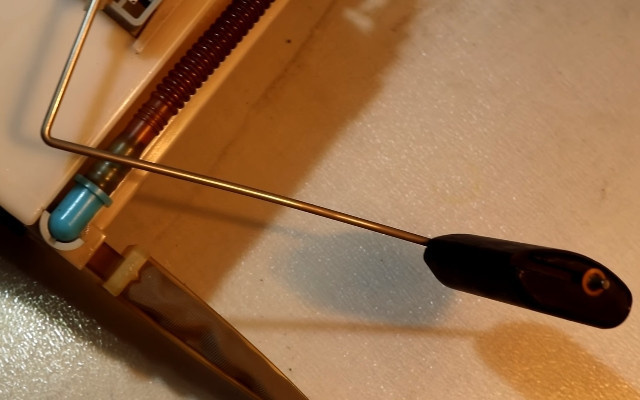

Шаг 19 Будьте осторожны, чтобы не погнуть указатель уровня топлива. В противном случае он не будет работать должным образом.
Не повредите датчик уровня топлива

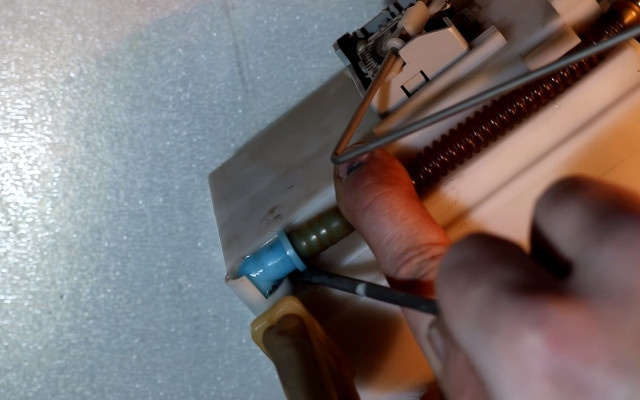

Шаг 20. Для замены фильтрующих элементов необходимо разобрать модуль. Для этого отсоедините шланг слива топлива и стакан от модуля.
Отсоедините шланг слива топлива и стакан модуля

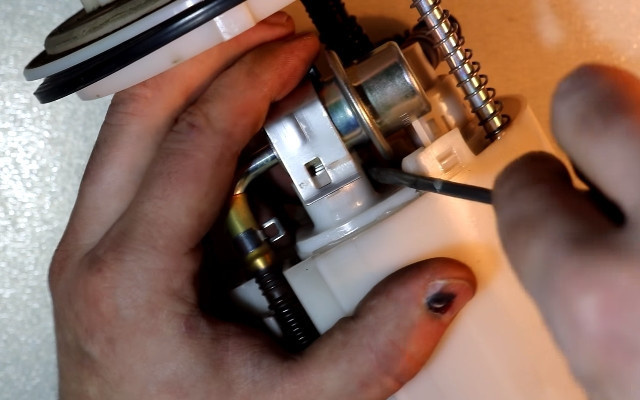

Шаг 21. С помощью отвертки с плоской головкой нажмите на пружинные зажимы на скобе регулятора, слегка вдавив их, а затем снимите скобу.
Снятие кронштейна регулятора

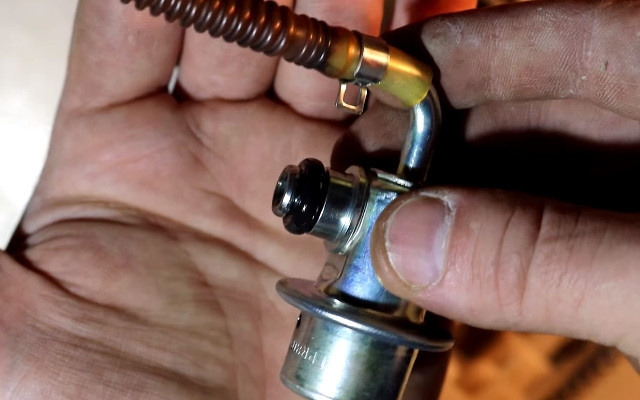

Шаг 22 Снимите шланг с кронштейна, а затем регулятор с корпуса насоса. Если уплотнительное кольцо регулятора повреждено или изношено, замените его.
Снятие регулятора с корпуса насоса

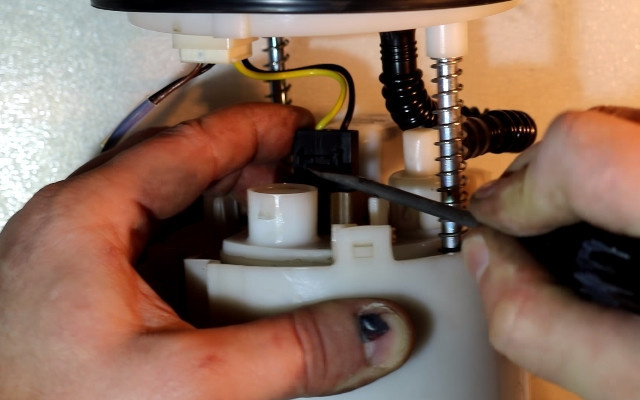

Шаг 23. Отсоедините проводку от топливного насоса. Это можно сделать с помощью отвертки.
Отсоединяем проводку бензонасоса

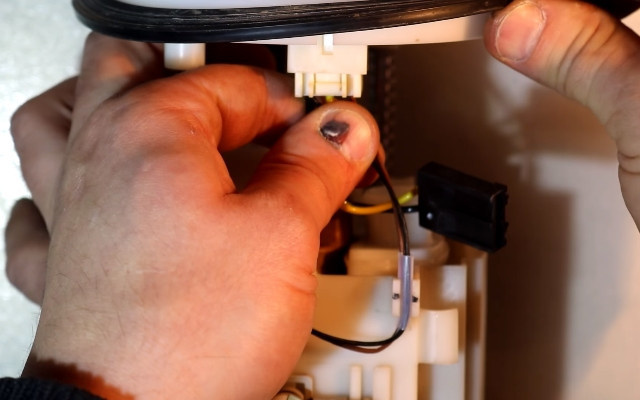

Шаг 24. Теперь отсоедините провода датчика уровня топлива, отсоединив их от крышки модуля.
Отсоедините датчик от крышки модуля

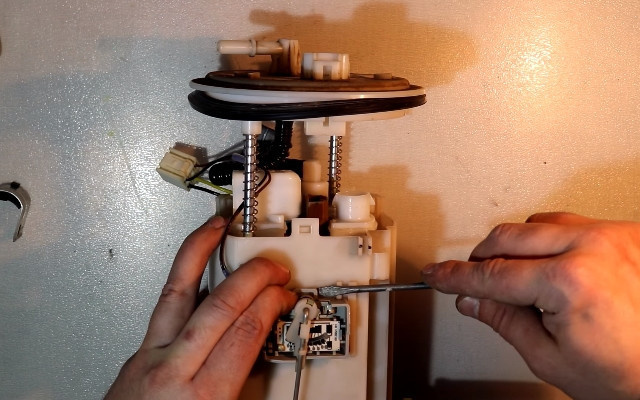

Шаг 25. Аккуратно снимите провода с кронштейна, затем снимите датчик топлива.
Снятие топливного датчика

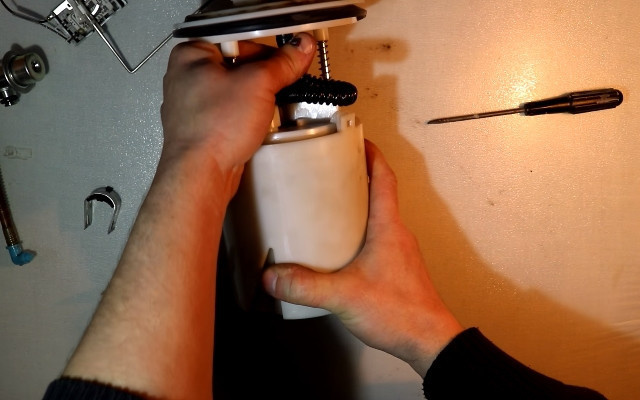

Шаг 26. Нажмите на выступы и снимите топливный модуль. Для этого его нужно снять со стекла.
Снятие топливного модуля

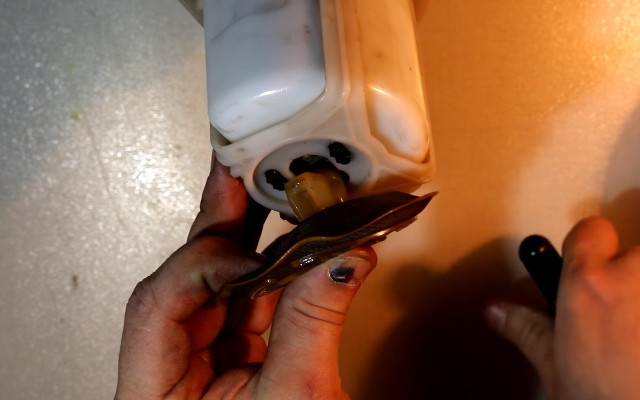

Шаг 27. Снизу модуля крепится фильтр грубой очистки. Слегка подденьте отверткой и снимите его.
Снять фильтр грубой очистки
Шаг 28. Нажмите на защелки крышки топливного модуля и сдвиньте ее в сторону.

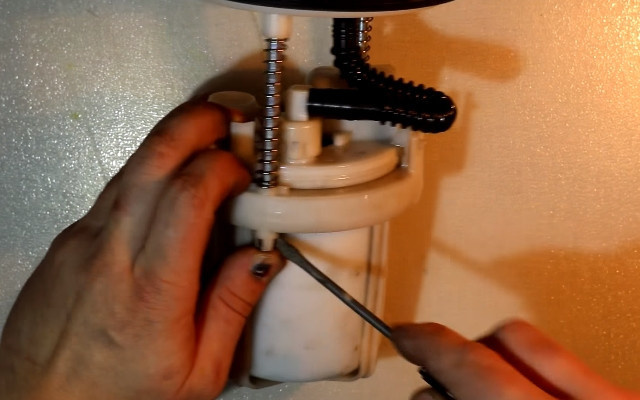

Снятие крышки топливного модуля

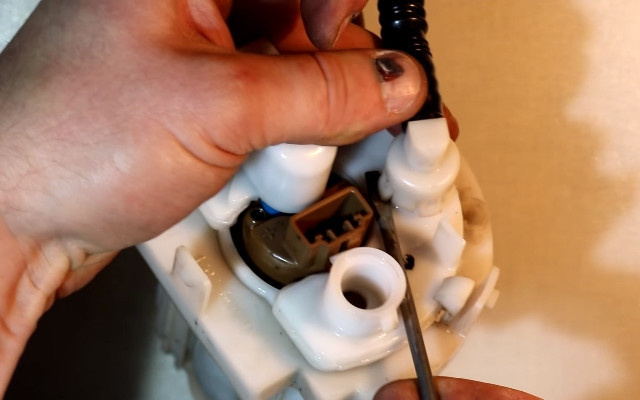

Шаг 29. Отключите питание фильтра тонкой очистки, отсоединив трубопровод к фильтру тонкой очистки (системная линия).
Отсоедините топливопровод

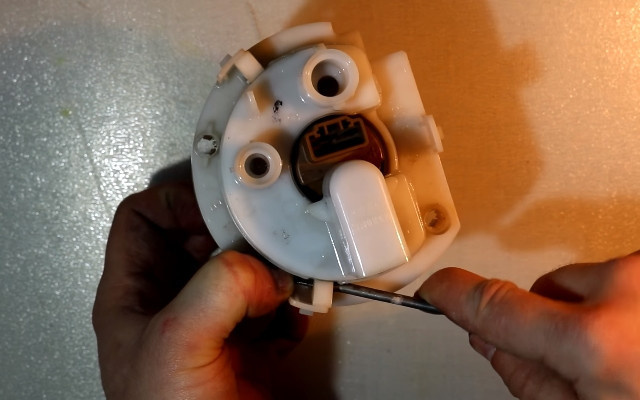

Шаг 30 С помощью плоской отвертки подденьте выступы. Будьте осторожны, чтобы не повредить пластиковые детали.
Согнуть пластиковые клипсы
Шаг 31 Снимите фильтр тонкой очистки. Он уходит с бомбой.
Удаление фильтра тонкой очистки

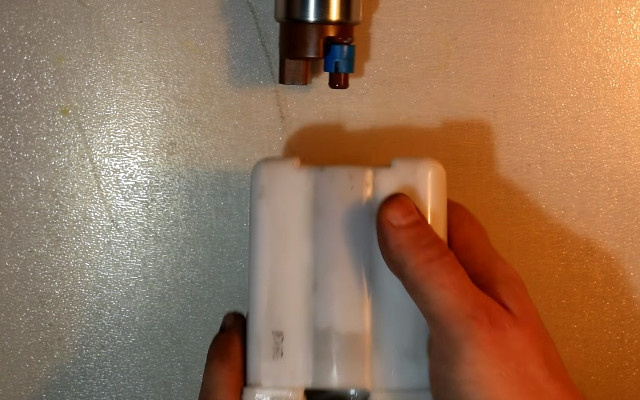

Шаг 32 Нажмите на насос и осторожно снимите его с фильтра.
Снятие насоса фильтра
Важно! При разборке модуля нужно быть очень осторожным, чтобы не потерять резинки и другие мелкие детали.

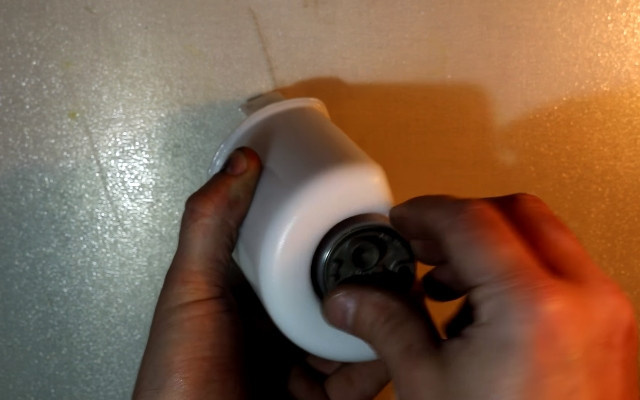

Шаг 33 Соберите топливный модуль в обратном порядке. Сначала установите в насос новый фильтр тонкой очистки.
Топливный модуль в сборе

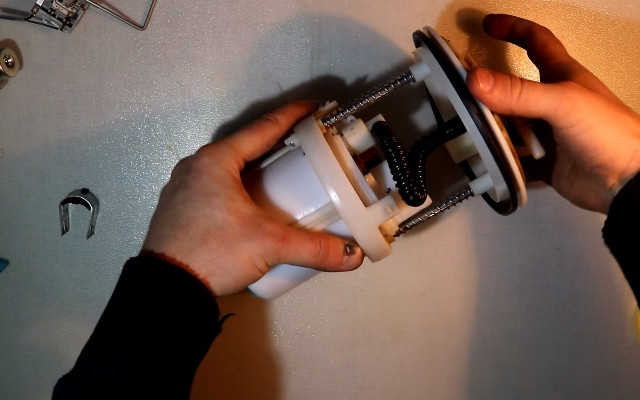

Шаг 34. Подсоедините шланг топливопровода к фильтру тонкой очистки. Установите крышку топливного модуля и зафиксируйте ее защелками.
Крепление крышки топливного модуля

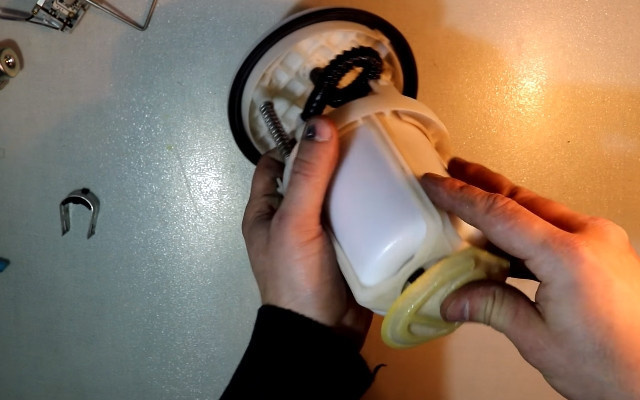

Шаг 35. Установите новый предварительный фильтр, затем установите стекло. Проверьте правильность установки всех деталей.
Установка фильтра грубой очистки
Шаг 36. Полностью соберите топливный модуль. После этого устройство можно устанавливать в автомобиле.

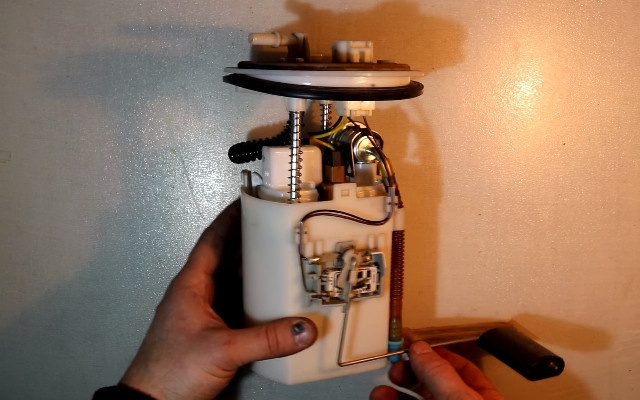

Установка топливного модуля в автомобиль

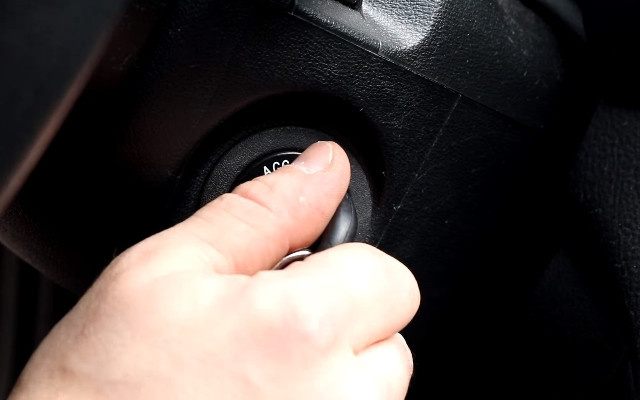

Шаг 37. После подключения топливного модуля включите зажигание, чтобы проверить целостность системы.
Проверка целостности топливной системы

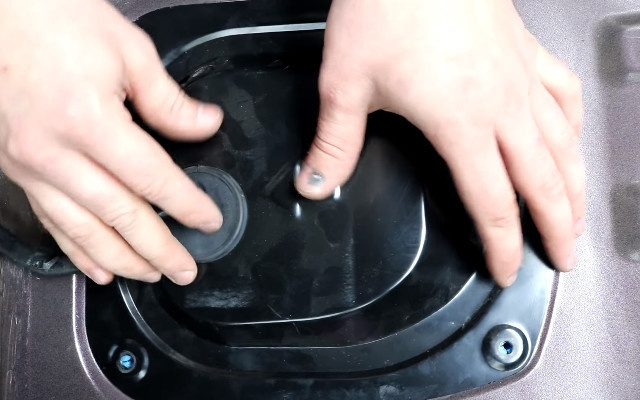

Шаг 38. Если все в порядке, закрепите чехол и установите заднее сиденье на место. На этом процедура замены топливных фильтров на Элантре завершена.
Установка чехлов и задних сидений

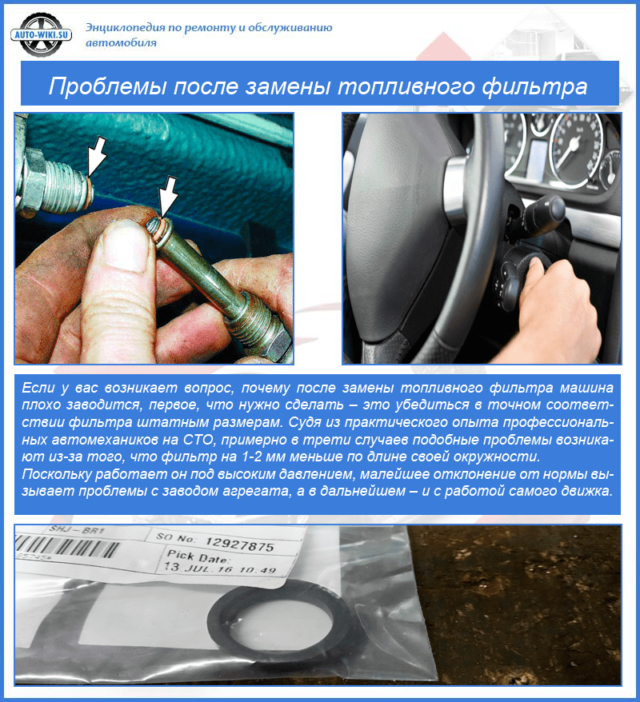

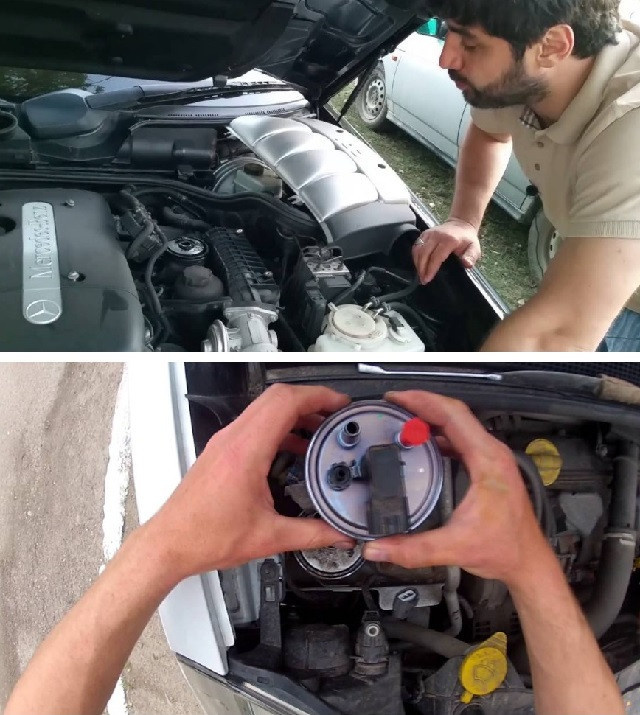

Возможные проблемы после замены фильтра
Распространенная проблема, с которой сталкиваются владельцы Hyundai Elantra после замены топливного фильтра – плохой запуск двигателя (либо не заводится с первого раза, либо вообще не заводится). Причиной данной неисправности является отсутствие или износ уплотнительного кольца.
Проблемы после замены топливного фильтра
Если кольцо повреждено, его необходимо заменить. В противном случае топливная система автомобиля не будет работать полноценно. Но если все в порядке и после замены фильтрующего элемента двигатель работает нормально, это значит, что все действия были выполнены правильно.
Машина не заводится после замены топливного фильтра
