Стойка задней подвески Hyundai Accent

Автор: Опубликовано 19.06.2018 Обновлено 23.07.2018

Багажник с задней подвеской Hyundai Accent

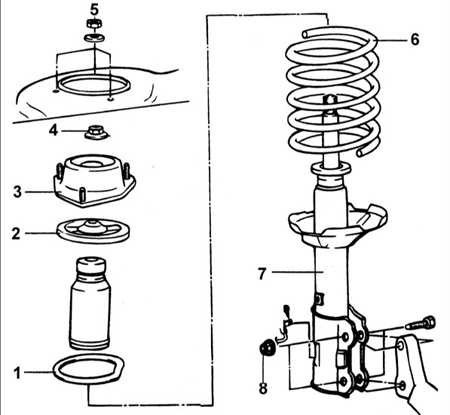

1 — нижняя опора пружины;

2 – верхняя опора рессоры;

3 — опора стойки;

4 – гайка самоконтрящаяся, 40–55 Н•м;

5 – гайка, 20–30 Н•м;

6 — пружина; 7 – стойка задней подвески;

8 – гайка, 75–90 Н•м.

Содержание

Элементы задней подвески Hyundai Accent
Снятие
Разборка
Проверка
Сборка

Элементы задней подвески Hyundai Accent

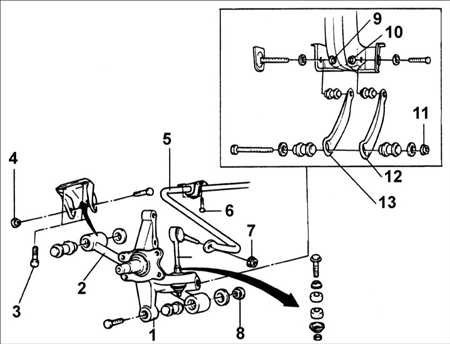

1 – элемент крепления заднего моста;

2 – нижний продольный рычаг;

3 – болт, 40–50 Н•м;

4 – гайка, 100–120 Н•м;

5 — задний стабилизатор поперечной устойчивости;

6 – болт, 17–26 Н•м;

7 – болт, 35–45 Н•м;

8 – гайка*, 130–150 Н•м;

9 – гайка*, 100–120 Н•м;

10 – гайка*, 88–100 Н•м;

11 – гайка*, 130–150 Н•м;

12 — нижний поперечный рычаг (В) задней подвески;

13 — нижняя поперечина (А) задней подвески.

Реклама * Промаркированы гайки, которые необходимо затягивать с требуемым моментом только после установки автомобиля на колеса.

Снятие

ПРОЦЕСС

1. Сложите заднее сиденье Hyundai Accent.

2. Снимите заднюю крышку колесной арки.

3. Выверните три верхние гайки крепления задней стойки Hyundai Accent.

4. Снимите заднее колесо.

5. Отсоедините тормозной шланг и датчик скорости вращения колеса от задней стойки.

6. Отверните гайки и достаньте болты крепления стойки к креплению задней оси и достаньте стойку из-под крыла автомобиля.

Будьте осторожны, чтобы не повредить стойку задней подвески.

Разборка

ПРОЦЕСС

1. С помощью специального инструмента сожмите пружину стойки задней подвески Hyundai Accent.

Используйте только надежный инструмент для сжатия пружины.

2. Ослабьте контргайку в верхней части штока амортизатора.

3. Снимите стойку стойки, верхнюю опору пружины, цилиндрическую пружину, пылезащитный чехол и нижнюю опору пружины.

Проверка

ПРОЦЕСС

1. Проверьте опору стойки Hyundai Accent на предмет износа или повреждений.

2. Проверьте резиновые детали на наличие повреждений или износа.

3. Убедитесь, что винтовая пружина не деформирована и не потеряла эластичность.

4. Проверьте амортизатор Hyundai Accent следующим образом: a Удерживая рукой шток амортизатора, несколько раз вдавите и выдвиньте его из амортизатора; b проверить, чтобы шток двигался плавно, без заеданий, и чтобы усилие, прилагаемое к штоку, не менялось при каждом ходе; C убедитесь, что при перемещении стержня нет постороннего шума.

Сборка

ПРОЦЕСС

1. Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия в пластине пружины.

2. Установите пылезащитный чехол на амортизатор Hyundai Accent.

3. С помощью специального инструмента сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее в амортизатор.

4. Полностью выдвиньте шток амортизатора и установите верхнюю опору пружины и опору стойки.

Совместите D-образное отверстие в верхнем гнезде пружины с плоскостью на штоке амортизатора.

5. Правильно вставьте верхний и нижний концы винтовой пружины в отверстия и установите самоконтрящуюся гайку, но не затягивайте ее полностью.

6. Расположите крепежный болт пружинного кронштейна так, чтобы выступы шарнира совпадали, как показано на рисунке.

7. Снимите приспособление с устройства для сжатия пружин.

8. Затяните самоконтрящуюся гайку с правильным моментом.

Момент затяжки: 40–55 Н•м
