Автомобиль класса джип имеет полный привод на все 4 колеса. Такой механизм определяет наличие заднего моста, который предназначен для передачи крутящего момента от коробки передач на ведущие задние колеса. Вращение колес обеспечивается наличием шестерен и полуосей на мосту. Полуось соединена с колесом и приводит его в движение.
Но зачем нужен подшипник полуоси в мосту? Поскольку тема статьи называется подшипник полуоси, речь пойдет именно о нем. Рассмотрим подробнее этот механизм в конструкции заднего моста, его назначение, конструкцию (размер, количество и т д.), неисправности и процесс замены. Для закрепления навыков внизу материала размещено видео.
Назначение подшипника полуоси
Подшипник расположен на конструкции заднего моста Шевроле Нива, ближе к внешнему краю. Как и все подшипники, он выполняет функцию поддержки и сглаживания крутящего момента задней оси.
Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая часть выходит из моста, и к ней крепятся фланец, тормозные барабаны и колесо от Шевроле Нивы. Для того чтобы ось вращалась плавно и при этом не уходила в конструкцию, имеется шарикоподшипник.
Подшипник находится в специальном посадочном месте мостовой конструкции, где и выполняет свою непосредственную функцию. Чтобы он не смещался внутри моста, на оси имеется специальная жесткая фиксация, представляющая собой стопорную втулку. Поэтому имеет двойное подтверждение. На полуоси также имеется сальник, обеспечивающий герметичное соединение с рамой заднего моста.
Важно! В случае повреждения или износа уплотнения происходит прямое отрицательное воздействие на подшипник, что приводит к его выходу из строя. Следовательно, уплотнение необходимо заменить.
При частом использовании автомобиля Шевроле Нива необходимо следить за состоянием подшипника и сальника, и при их повреждении немедленно заменить.
Конструкция
Как и многие детали, полуосевой подшипник имеет свою конструкцию, которая характеризуется важными показателями:
- номер;
- внутренний и внешний размер;
- высота.
Эти данные необходимы не только для того, чтобы подшипник был установлен на полуось и посадочное место вала, но и чтобы он выполнял свои предназначенные функции. Но стоит отметить, что если известно одно из этих данных, то вычислить второе невозможно.
Так, например, подшипник полуоси имеет каталожный номер 2121-2403080. Если номер продукта известен, этого достаточно, чтобы купить его в автосалоне. Замена подшипника и шир. 23. Авто Нива 21214-20 06г сальники полуоси на ваз 2121, 21213,. Если нужно знать размеры, в интернете есть данные: рост и размер.

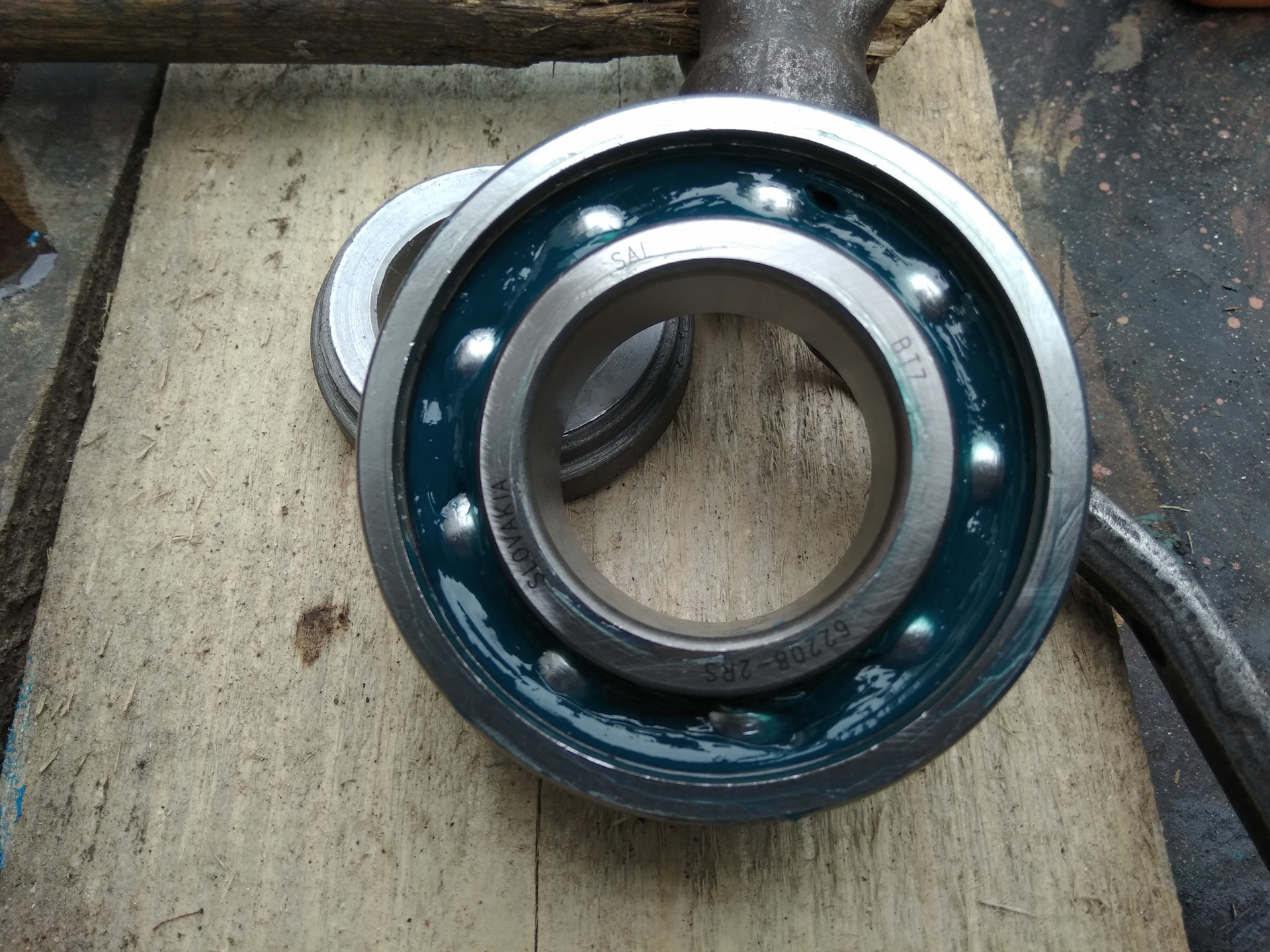

Если вы не знаете каталожный номер, после снятия полуоси вы сможете провести полные замеры изделия. После измерения должны быть получены следующие данные:
- Внутри D = 40мм;
- Внешний D = 80 мм;
- Высота (толщина) = 23 мм.
Неисправности подшипника
Выход из строя подшипника полуоси может привести к тому, что колеса застрянут в дороге, что опасно. Полуось Нива 21213 заменить сальник подшипника полуоси (возможна замена поврежденных.
Хорошо, если скорость движущегося автомобиля небольшая и где-то за городом, но Шевроле Нива работает не только на малых оборотах и бездорожье.Поэтому за такой важной деталью очень важно следить и преждевременно проводить замену.
Быстрое снятие задней оси и замена подшипника нива 21214
Очередное снятие заднего моста с моста возле полей. Масло вытекло. Заменены сальник, подшипник и термос.
Ремонт Нива Снятие задней полуоси, замена подшипника и обратная сборка
Помогите проекту. Снежный ремонт. Разборка задней полуоси, замена подшипника. Определить неисправность можно по характерному звуку под колесами, а также по наличию увеличенного радиального и осевого зазоров.
Осевой люфт не должен превышать 0,7 мм.
Для определения не нужно набирать скорость, чтобы услышать скрип или гул, достаточно включить первую передачу и проехать пару метров. При отсутствии смазочных материалов возникает жужжание или треск, что приводит к утечке продукта.
Если вы заметили необычный шум в задней части, вам следует немедленно убедиться в исправности подшипников.
Снятие полуоси и замена подшипника
Для замены неисправного подшипника в первую очередь необходимо снять колесо, тормозной барабан, полуось и только после этого он заменяется. Шевроле Нива устанавливается на ровную поверхность, а задняя часть приподнята.
Колесо и барабан разобраны, порядок их разборки можно найти в соответствующих статьях. Поэтому не будем на этом останавливаться, а приступим сразу к снятию полуоси.
Итак, процесс вывода выглядит следующим образом:
- Второй домкрат приподнимает часть моста для предотвращения течи масла при разборке полуоси.
- Полуось крепится четырьмя гайками на «17». С помощью торцевого ключа снимите гайки вместе со шлицами.
- Полуось снимается. Если он прикрепился и не снимается, с помощью молотка и бруска пытаемся его снять.
Нива Шевроле комплектуется барабанными тормозами на задние колеса с абс и без. Даже первые шевики остались без брюшной системы. ABS — это антиблокировочная тормозная система, предотвращающая потерю контроля над автомобилем. Отличие полуоси автомобиля с системой абс от простой заключается в конструкции стопорного кольца.
Антиблокировочная тормозная система требует шлицевого стопорного кольца. Автомобили без этой системы имеют стопорные кольца без прорезей. На фото ниже показаны отличия.
Итак, рассмотрим, как производится замена подшипника на внедорожнике Шевроле Нива с системой абс.
- Проверяется пригодность подшипника. После снятия полуоси не забудьте про сальник. Он вдавливается в тормозную колодку.
- Сальник снимается отверткой и молотком. После замены подшипника сальник необходимо установить на новый.
- Полуось зажимается в тисках.
- Стопорное кольцо с накаткой, удерживающее подшипник, снимается. Замена подшипника передней ступицы Нива 21213 – очень ответственная задача, поэтому рекомендуем ознакомиться с подробным мануалом. Ударяем по нему зубилом и молотком.
- Подшипник снимается так же, как и кольцо.
Проверьте полуось на наличие трещин и сколов. Их быть не должно, иначе потребуется расточка.
- Теперь нужно поменять старый подшипник на новый. Перед его установкой проверьте наличие смазки внутри. Добавьте, если необходимо.
- Подшипник прижимается к валу. Можно использовать трубу соответствующего диаметра и длины не меньше оси оси.
- Установку стопорного кольца лучше всего производить, нагрев его. Кольцо прогревается горелкой в течение 5-10 минут при температуре 200 градусов.
- Кольцо установлено на полуоси и запрессовано трубкой.
Теперь можно установить вал в порядке, обратном снятию. На этом замена завершена, осталось установить барабан и колесо, и приступить к замене с другой стороны автомобиля Шевроле Нива.
После установки проверьте работоспособность замененных деталей. Проехав несколько сотен метров, вы должны услышать странные звуки под колесами. Если шума не обнаружено, значит все сделано правильно. Удачи вам в обновлениях!
Вы все еще думаете, что диагностика автомобиля – это сложно?
Если вы читаете эти строки, значит вам интересно сделать что-то самому в машине и реально сэкономить, ведь вы уже знаете, что:
- СТО тратят большие деньги на простую компьютерную диагностику.
- Для выяснения ошибки необходимо обратиться к специалистам.
- В сервисах работают простые ключи, а хорошего специалиста не найти.
В Ниве Шевроле 4х4 за передачу крутящего момента от коробки передач к колесам отвечает полуось, которая также воспринимает радиальные и осевые нагрузки. Подшипник полуоси Шевроле Нивы в этой конструкции является опорным, поэтому на него в большей степени передаются нагрузки, что приводит к частым поломкам.
Замена подшипника полуоси Нива Шевроле, операция не рекомендованная заводом-изготовителем. В официальном мануале указано, что в случае поломки узлов моста требуется замена всего узла.
Поскольку стоимость сборки намного выше стоимости подшипника, сальника и опорного кольца, владельцам удобнее менять шарикоподшипник отдельно.
Признаки неисправности и износа подшипника задней полуоси Нива Шевроле
Как было сказано в начале статьи, нагрузки радиального и осевого типа сосредоточены на полуосевом подшипнике заднего моста Шевроле Нива. Так как сам шарикоподшипник радиальный, то осевые нагрузки должны быть минимальными или отсутствовать, но они возникают при люфте внутреннего кольца по посадочной поверхности. Люфт также возникает внутри самого подшипника при износе дорожек качения, шариков и сепаратора.
