Предохранители и реле Тойота Королла

Toyota Corolla E150 выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах и поставлялась по всему миру. За это время модель была переработана. В некоторых регионах он известен как Corolla Axio (Тойота Аксио) и Corolla Altis. В этом материале мы покажем расположение электронных блоков управления, подробно опишем предохранители и реле Тойота Королла в 150 кузове с расположением блоков, их схемами и фото примерами исполнения. Выберите предохранитель прикуривателя.

Королла 150

Количество элементов в блоках и их назначение могут отличаться от представленных. Пожалуйста, сверяйте описание со схемами на защитной крышке устройства.

Блоки в салоне

Схема расположения

Общая компоновка блоков в салоне Королла 150

Расположение блоков в салоне

Описание

  1. Блок управления кондиционером
  2. Модуль электрического управления кузова/блок предохранителей
  3. LHD: блок управления корректором фар
  4. Блок управления блокировкой руля
  5. Блок управления гидроусилителем руля
  6. Усилитель транспондера ключа
  7. Релейный блок №1
  8. Релейный блок №2
  9. Распределительный блок
  10. Распределительный блок
  11. Реле стеклоочистителя
  12. LHD: блок управления коробкой передач (многорежимный)
  13. Блок управления двигателем и коробкой передач
  14. Блок управления системой старт-стоп
  15. Блок управления мультимедийным интерфейсом
  16. LHD: блок управления блокировкой селектора передач
  17. Блок управления подушками безопасности
  18. RHD: реле указателя поворота

Блок предохранителей

Находится в салоне под панелью с левой стороны.

Правый руль

Доступ с правого руля

Левый руль

Доступ с левого руля

Для доступа нажмите на защелку крышки.

Пример цитаты с обложки

Схема крышки блока в салоне

Фото — схема

Схема блока в салоне Королла 150

Описание

а7,5А АМ1 — Система запуска, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, предохранители: «CIG», «ACC»
два15A FR FOG — Передняя противотуманная фара
3 —
425A ACC-B — Предохранители: «CIG», «ACC»
5ДВЕРЬ 25A — Центральный замок
6 —
710A STOP — Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, электронный блок управления кузовом, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, блок управления коробкой передач
87,5 А OBD — диагностический разъем
910A ECU-IG NO.2 — Фонари заднего хода, система зарядки, внутреннее антибликовое зеркало, монитор, люк на крыше, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор непристегнутого ремня безопасности пассажира, система остановки пуска, система помощи при парковке
1010A ECU-IG NO.1 — Без системы старт-стоп: фары с автокорректором, электронный блок управления кузовом, электроусилитель руля, вентилятор(ы) охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудиосистема, навигация, мультируль -система впрыска топлива / многоточечная система последовательного впрыска топлива, омыватели фар, интеллектуальная система входа и запуска
1115А ШАЙБА — Шайба
12 —
тринадцать25A ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА — Стеклоочиститель, датчик дождя
1410A HTR-IG — Кондиционер, обогрев заднего стекла, дополнительный обогрев
пятнадцать15A HTR SEAT — Сиденья с подогревом
шестнадцать10A TAIL: габаритный огонь, освещение номерного знака, задний противотуманный фонарь, передний противотуманный фонарь, регулятор угла наклона фар, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, подсветка панели приборов
17ПАНЕЛЬ 7.5A — Выключатель освещения, приборная панель, освещение перчаточного ящика, переключатели на рулевом колесе, блок управления электрооборудованием кузова
1810A ECU-IG NO.1 — с системой старт-стоп: АКПП корректора фар, блок управления электрооборудованием кузова, электроусилитель руля, вентилятор охлаждения, блокировка селектора КПП, датчик дождя, ABS, VSC, аудиосистема, навигация, мультипорт система впрыска топлива/система последовательного многоточечного впрыска топлива, омыватели фар, система интеллектуального входа в систему, система старт-стоп
ночьDOOR FR 20A — Стеклоподъемник
двадцать20A RL DOOR — Стеклоподъемник
двадцать один20A ЗАДНЯЯ ДВЕРЬ — Стеклоподъемник
2220A ЛЮК КРЫШИ — Люк
2315A CIG — прикуриватель
247.5A ACC: зеркала с электроприводом, аудиосистема, навигация, блокировка селектора коробки передач, электронный блок управления кузовом, интеллектуальная система входа и запуска, система старт-стоп
25
2610А МИР HTR: зеркала с подогревом, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива
27
28
297.5A RR FOG — задний противотуманный фонарь
тридцать7.5A IGN — блокировка рулевого колеса, подушки безопасности, блок управления коробкой передач, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
317.5А СЧЕТЧИК — Панель приборов, система старт-стоп

Предохранитель №23 на 15А отвечает за прикуриватель, обозначенный как CIG.

Верхний отдел блока

Для доступа к нему необходимо снять защиту панели для леворульных моделей.

Верхний доступ

Или бардачок, для праворульных моделей.

Доступ в верхний отсек 2

Схема

Схема верхней секции

Обозначение

F130А ЭБУ кузова / стеклоподъемник
F230/40А Электропитание, реле включения указателей поворота/Обогрев заднего стекла, предохранитель: «МИР HTR»
F330А подогрев сиденья
R1Реле-прерыватель указателя поворота
R2Реле нагревателя
R3Реле «IG1» — система зажигания

Блок реле №1

Блоки с реле в салоне

Схема

блок реле в салоне королла 150

Цель

R1Стартер (СТ)
R2Задний противотуманный фонарь (RR FOG)
R3Вспомогательное реле (ACC)
R4Вспомогательное реле (ACC CUT)

Блок реле №2

Схема

Расшифровано

R1Передняя противотуманная фара (FR FOG)
R2Стартер (CUT ST)
R3Панель (ПАНЕЛЬ)
R4Бронирование

Блоки под капотом

Схема расположения

Общее расположение блоков под капотом

Расположение блоков под капотом Королла 150

Описание

  1. Блок управления двигателем
  2. Главный блок предохранителей и реле
  3. Свет свечи зажигания светится
  4. Блок управления вентилятором охлаждения
  5. LHD: реле омывателей фар
  6. Блок управления форсунками (ЭДУ)
  7. Релейная коробка
  8. Бензин: Блок управления тормозами
  9. Дизель: блок управления тормозом

Основной блок предохранителей и реле

Он установлен с левой стороны под шлемным пространством.

Вариант 1

Схема

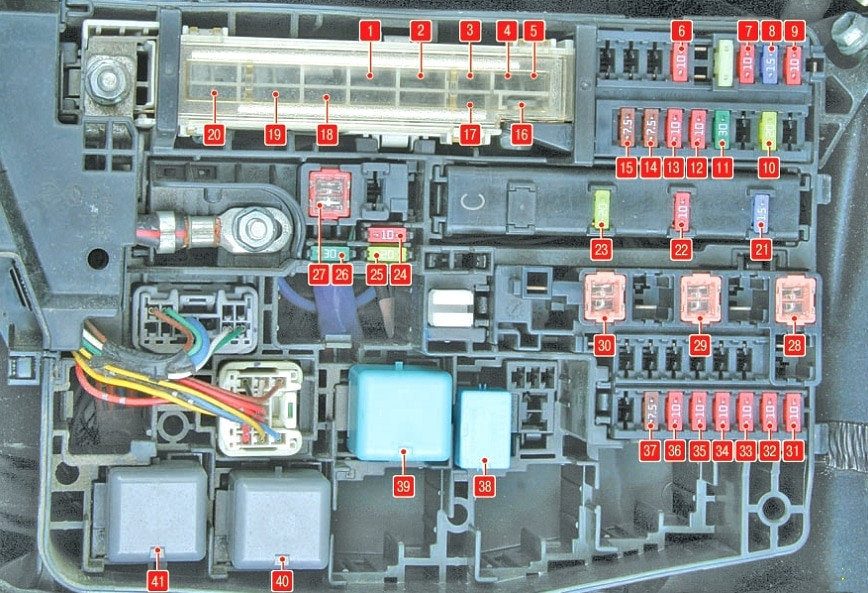

Блок под капот Вариант 1

Цель

F130A H-LP CLN — Омыватель фар
F245A RDI FAN — Вентилятор охлаждения
F330A АБС №3 — АБС и VSC
F450А АБС №1 — АБС и VSC
F550A HTR — Кондиционер
F610A ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry
F710A ECU-B — Приборы, электрический блок, VSC, центральный замок, электрические стеклоподъемники
F815A RAD NO.1 — Аудиосистема
F910A DOMO — Освещение салона, освещение багажника, система Smart Entry
F1020A STRG LOCK — Система блокировки рулевого управления
F1130A AM2 — Система запуска двигателя, система Smart Entry, система впрыска
F1210A ETCS — Система управления дроссельной заслонкой
F1310A ПОВОРОТНАЯ БАЛКА — Указатели поворота и аварийная сигнализация
F147.5A ALT-S — Система зарядки аккумулятора
F157.5А АМ2 №2 — Блок управления электрооборудованием
F1650A H-LP ГЛАВНЫЙ — Фары
F1750A P/I — Система впрыска топлива
F1880A GLOW — Система предпускового подогрева двигателя (для дизельных двигателей)
F1960A EPS — электроусилитель руля
F20120A ALT — Система зарядки аккумулятора
F2115A IG2 — Система впрыска топлива, система Smart Entry
F2210A ГОРН — Горн
F2320A ГЛАВНЫЙ EFI — система впрыска топлива
F24Бронирование
F25Бронирование
F26Бронирование
F2750A AMT — роботизированная коробка передач
F2830A HTR SUB № 3 — Кондиционер
F2930A HTR SUB № 2 — Кондиционер
Ф3030A HTR SUB № 1 — Кондиционер
F3110A H-LP LH LO — Правая фара (ближний свет)
F3210A H-LP RH LO — Левая фара (ближний свет)
F3310A H-LP LH HI — правая фара (дальний свет)
F3410A H-LP RH HI — левая фара (дальний свет)
Ф3510A EFI №1 — Система впрыска
Ф3610A EFI № 2 — система впрыска
F377.5A IG2 NO.2 — Система запуска, система Smart Entry
38FR DEICER — Реле вентилятора системы охлаждения
39IGT/INJ — Реле выключателя фар
40AMT — роботизированное реле трансмиссии
41H-LP — Реле фар

Вариант 2

Пример схемы блочной палубы

Пример схемы блочной палубы

Схема

Схема блока под капотом Вариант 2

Обозначение

а30A CDS FAN — Электрический вентилятор (вентиляторы) охлаждения
два40A RDI FAN — Электрический вентилятор (вентиляторы) системы охлаждения
3АБС 30А НЕТ. 3 — Антиблокировочная система тормозов, система курсовой устойчивости автомобиля
450А АБС НЕТ. 1 — Антиблокировочная система тормозов, система курсовой устойчивости автомобиля
550A HTR — Система кондиционирования воздуха
6120A ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1 АБС №3, HTR, МАЛЕНЬКОЕ НОМЕР HTR. 1, HTR SUB №. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, стеклоочиститель, омыватель, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ЗАЖИГАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, ПРОТИВОТУМАННАЯ ФОНАРЬ, DEF, MIR HTR, ЗАДНЯЯ, ПАНЕЛЬ
760A EPS — электроусилитель руля
880A GLOW — Свечи
950A P/I — ГЛАВНЫЙ EFI, СИГНАЛ, IG2
1050A H-LP ГЛАВНЫЙ — Фары
1110А EFI НЕТ. 2 — Система контроля выбросов
1210А EFI НЕТ. 1 — Система многоточечного впрыска топлива / Система многоточечного последовательного впрыска топлива
тринадцать10A H-LP RH HI — правая фара (дальний свет)
1410A H-LP LH HI — левая фара (дальний свет)
пятнадцать10A H-LP RH LO — Правая фара (ближний свет)
шестнадцать10A H-LP LH LO — Левая фара (ближний свет)
1710A ETCS — Электронная система управления дроссельной заслонкой
1810A ПОВОРОТНАЯ ЛУЧА — указатели поворота, аварийная сигнализация
ночь7.5A ALT-S — система зарядки
двадцать7,5 А АМ2 № 2 — Система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, система запуска
двадцать один30A AM2 — Система запуска
2220A STRG LOCK — Система блокировки рулевого управления
237.5A IG2 №2 — Система запуска
2410A ECU-B2 — Система кондиционирования воздуха
2510A ECU-B — главный ЭБУ кузова, датчик и датчики
2615A № РАДИ. 1 — Аудиосистема
27DOMO 10A — Освещение багажника, система смарт-ключей
2830A AMP — Аудиосистема
2910 МАЯ
тридцать10А ЗАПАСНОЙ Запасной предохранитель
3130A ЗАПАСНОЙ Запасной предохранитель
3220А ЗАПАСНОЙ Запасной предохранитель
3320A MAIN EFI: система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, EFI NO. 1, ЭФИ № два
3. 410A СИГНАЛ-СИГНАЛ
3515A IG2 — Система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, система запуска, IGN, METER
367.5A ST — Стартер
3730A HTR SUB NO. 1 — нагреватель PTC
3830A HTR SUB NO. 3 — нагреватель PTC
3915A PWR OUTLET / INVERTER или PWR OUTLET — вилка, прикуриватель

Дополнительный блок реле

Схема

дополнительный блок реле под капотом

Расшифровано

R2Дополнительный отопитель (HTR SUB NO.1)
R3Дополнительный отопитель (HTR SUB NO.3)
R4Дополнительный отопитель (HTR SUB NO.2)
