Предохранители и реле Тойота Камри

Toyota Camry XV 50 (55) седьмое поколение модельного ряда Camry выпускалась в 2011, 2012, 2013, 2014, 2015, 2016, 2017 годах. За это время модель подвергалась рестайлингу. В этом посте мы покажем описание предохранителей и реле Toyota Camry в кузове 50/55 со схемами и их расположением. Обратите внимание на предохранитель прикуривателя. В завершение предлагаем скачать руководство по ремонту и обслуживанию.

Предохранители и реле Тойота Камри

Блок в салоне

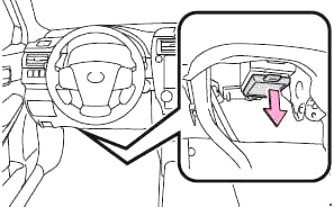

Он находится под панелью приборов со стороны водителя.

доступ к блоку в салоне

Место расположения

Место фото

Сверяйте фактическое назначение предметов с их схемами на защитной крышке.

Пример схемы блочной палубы

Блок-схема в кабине

Схема

Схема блока в салоне Камри 50 55

Описание

а10A ECU-IG1 NO.2 — стеклоочиститель фар, датчик парковки Toyota, система блокировки передач, обогреватели передних сидений, переключатель задней аудиосистемы, система кондиционирования воздуха в задней части салона, обогреватели задних сидений, электрорегулировка задних сидений, рулевая колонка по наклону и высоте, мультиплексная система связи , аудиосистема, навигационная система, внутреннее зеркало заднего вида, стеклоочиститель и омыватель лобового стекла, задняя шторка
два10A ECU-IG1 NO.1 Система стабилизации автомобиля, электровентиляторы охлаждения, обогреватель заднего стекла, обогрев наружных зеркал заднего вида, датчик на рулевом колесе, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, фары (ближний свет), система зарядки аккумулятора , монитор слепых зон
3ПАНЕЛЬ 10А — Выключатель освещения, система кондиционирования воздуха, прикуриватель, освещение перчаточного ящика, освещение переключения передач, лампы для чтения, внутреннее освещение, аудиосистема, навигационная система
415A TAIL — Передние габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фары
57.5A EPS-IG1 — Усилитель руля
20A DOOR R/R — Задний правый электрический стеклоподъемник
67.5A ECU-IG1 NO.3 — Монитор слепых зон
20A DOOR F/L — Электростеклоподъемник переднего левого колеса
710A S/HTR & FAN F/L — Подогрев сидений
20A DOOR R/L — Задний левый электростеклоподъемник
87,5A H-LP LVL — Фары (ближний свет)
910A WASHER — Стеклоочиститель и омыватель ветрового стекла
107.5AA/C-IG1 — Система кондиционирования воздуха
1125A WIPER — Стеклоочиститель и омыватель ветрового стекла
127.5A BKUP LP: фонари заднего хода, система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
тринадцать30A ДВЕРЬ № 1 — Электрические стеклоподъемники
145A WIPER-S — Очистители
7.5A EPS-IG1 — Усилитель руля
пятнадцать20A P/OUTLET RR — Задняя розетка для электроприборов
шестнадцать5A SFT LOCK-ACC — система блокировки передач
1720A DOOR R/R — Задний правый электрический стеклоподъемник
10A S/HTR&FAN F/R — Обогреватели правого переднего сиденья
1820A DOOR R/L — Задний левый электростеклоподъемник
10A S/HTR&FAN F/L — обогреватели переднего левого сиденья
ночь10A OBD — Бортовая диагностическая система
двадцать10A ECU-B #2: электрические стеклоподъемники, переключатель задней аудиосистемы, система кондиционирования воздуха в задней части салона, обогреватели задних сидений, электрическая регулировка заднего сиденья, задняя солнцезащитная шторка
двадцать один20A ДВЕРЬ № 2 — Электрические стеклоподъемники
227.5A AM1 — Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
237.5A STOP — задние фонари, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система входа без ключа, система блокировки коробки передач
2430A P/SEAT RR — Электрическая регулировка заднего сиденья
257.5AA/CB — Система кондиционирования воздуха
2610A S/КРЫША — Люк
2730A P/SEAT FR — Электропривод регулировки передних сидений
2830A PSB — Ремень безопасности с системой предупреждения столкновения.
2920A D/L-AM1 — Система мультиплексной связи, кнопка для блокировки всех дверей, кнопка для открытия багажника
тридцать20A TI&TE — Система рулевого управления по высоте и наклону
3110A A/B — система подушек безопасности SRS, система классификации переднего пассажира
327.5A ECU-IG2 NO.1 — Система многоточечного впрыска топлива / Система многоточечного последовательного впрыска топлива
337.5A ECU-IG2 NO.2 — интеллектуальная система бесключевого доступа, монитор слепых зон
3. 415A CIG&P/OUTLET — Прикуриватель
357,5A ECU-ACC — Часы, переключатель задней аудиосистемы, система кондиционирования воздуха в задней части салона, обогреватели задних сидений, электропривод регулировки задних сидений, солнцезащитный козырек, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
3610A S/HTR&FAN FI R — Подогрев сидений
3720A S/HTR RR — Подогрев задних сидений
3820A DOOR F/R — передний правый электростеклоподъемник
397,5 А ЭБУ-IG1 N0.3

Предохранитель прикуривателя обозначен на схеме как CIG&P/OUTLET.

Блок под капотом

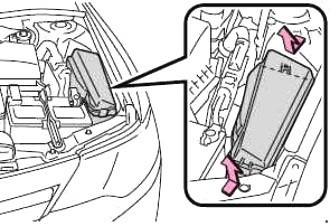

В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумуляторной батареей. Закрыт защитной крышкой.

Расположение блока под капотом

Фото — пример исполнения

блок под капотом фото

Схема

Предохранители и реле Тойота Камри

Обозначение предохранителя

а5A METER-IG2 — Измерительные приборы
два50A 2GR-FE: Электровентиляторы охлаждения
330A H-LPCLN — Омыватель фар
450A HTR — Система кондиционирования воздуха
5120A ALT — без обогревателя заднего сиденья: система зарядки аккумуляторной батареи
140A ALT — с подогревом заднего сиденья: Система зарядки аккумуляторной батареи
630A ABS NO.2 — система контроля устойчивости автомобиля
730A ST/AM2 — Система запуска, предохранители: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2
830А H-LP-MAIN — Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, фары (ближний свет)
950A ABS NO.1 — система контроля устойчивости автомобиля
1080A EPS — гидроусилитель руля
117.5A S-HORN — Предохранитель: S-HORN
1210A ГОРН — Горн
тринадцать15A EFI NO.2 — система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением
147.5A EFI NO.3 — 2AR-FE: система многоточечного впрыска топлива / система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением
10A EFI NO.3 — 2GR-FE: система многоточечного впрыска топлива / система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением
пятнадцать7.5A INJ — система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением
шестнадцать7.5A ECU-IG2 NO.3 — система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением
1715A IGN — система запуска
1820A D/L-AM2 — Система запирания всех дверей
ночь25A IG2-MAIN — Предохранители: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1
двадцать7.5A ALT-S — Система зарядки аккумулятора
двадцать один5 МАЯ
2215A TURN & HAZ — Указатели поворота, сигнализация, манометры
2310A STRG LOCK — Система блокировки рулевой колонки
2415A AMP — Аудиосистема
2515A H-LP LH-LO Автомобили с галогенными фарами: Левая фара (ближний свет), ручная регулировка угла наклона фар
20A H-LP LH-LO — Автомобили с газоразрядными фарами: Левая фара (ближний свет)
2615A H-LP RH-LO — Автомобили с галогенными фарами: Правая фара (ближний свет)
20A H-LP RH-LO — Автомобили с газоразрядными фарами: Правая фара (ближний свет)
277,5A MNL H-LP LVL — Автомобили с газоразрядными фарами: ручная регулировка угла наклона фар
2830A EFI-MAIN NO.1 — система многоточечного впрыска топлива / система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, датчик A/F
295A SMART — интеллектуальная система бесключевого доступа
тридцать10A ETCS — электронное управление дроссельной заслонкой
3120А ПРИЦЕП
327.5A EFI NO.1 — система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением, трансмиссия с электронным управлением
3320A EFI-MAIN N0.2 — 2AR-FE: система многоточечного впрыска топлива / система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением
20A A/F — 2GR-FE: система многоточечного впрыска топлива/система многоточечного последовательного впрыска топлива, трансмиссия с электронным управлением
3. 47.5A AM 2 — Система интеллектуального доступа без ключа
3520A RADIO-B — Аудиосистема, навигационная система
367.5A DOMO — Часы, подсветка зеркал, освещение салона, лампы для чтения, освещение багажника, подсветка порогов дверей
3710A ECU-B NO.1 — Мультиплексная система связи, интеллектуальная система доступа без ключа, датчики, рулевая колонка наклона и высоты, датчик рулевого колеса, дистанционное управление, система контроля слепых зон.

Реле

  • R1 — СТ — Стартер
  • R2 — СИГНАЛ — Сигнальное реле
  • R3 — H-LP — Реле фар

Предохранители и реле Тойота Камри

Руководство

Более подробную информацию по ремонту и техническому обслуживанию Toyota Camry XV 50 можно найти в данном руководстве: «скачать«.
