Предохранители и реле Тойота Калдина

Toyota Caldina T21 второго поколения выпускалась в 1997, 1998, 1999, 2000, 2001 и 2002 годах как универсал с бензиновыми и дизельными двигателями. За это время модель была переработана. Наиболее популярные модели имеют маркировку Т 210/211/215. В этой статье вы можете найти информацию о расположении электронных блоков управления и описание предохранителей и реле Тойота Калдина Т21х со схемами блоков и фото примерами исполнения. Отдельно смотрим предохранитель прикуривателя.

Предохранители и реле Тойота Калдина

Количество элементов в блоках и их расположение могут отличаться от представленных и зависят от года выпуска и уровня оснащения.

Блоки в салоне

Расположение

Общее расположение блоков в салоне

Расположение блоков в салоне

Цель

  • 11 — левый боковой датчик SRS
  • 12 — преобразователь постоянного/переменного тока
  • 13 — реле переключения (до 10.1997г.)
  • 14 — реле электролюка
  • 15 — правый боковой датчик SRS
  • 16 — электронный блок управления навигационной системы (с 12.1999г.)
  • 17 — реле заднего стеклоочистителя
  • 18 — электронный блок управления двигателем
  • 19 — центральный монтажный блок
  • 20 — реле управления замком двери
  • 21 — встроенное реле
  • 22 — блок реле №1
  • 23 — разъем реле для подключения дополнительного электрооборудования
  • 24 — блок предохранителей
  • 25 — правая скоба крепления разъемов
  • 26 — монтажный блок под приборной панелью в салоне
  • 27 — реле обогрева лобового стекла (щеточный обогреватель)
  • 28 — реле корректора фар (с 12.1999г.)
  • 29 — блок управления блокировкой селектора АКПП
  • 30 — датчик замедления (ABS) (модели с VSC)
  • 31 — датчик замедления (модели ABS, 4WD); датчик бокового движения (модели с VSC)
  • 32 — центральный датчик SRS
  • 33 — реле отопителя
  • 34 — левый кронштейн для крепления разъемов
  • 35 — реле топливного насоса
  • 36 — блок предохранителей (ЗС-ТЭ с 12.1999г.)
  • 37 — Электронный блок управления ABS, TRC и VSC.

Блок предохранителей

В салоне блок предохранителей находится под панелью приборов со стороны водителя, за защитной крышкой.

Расположение блока в салоне

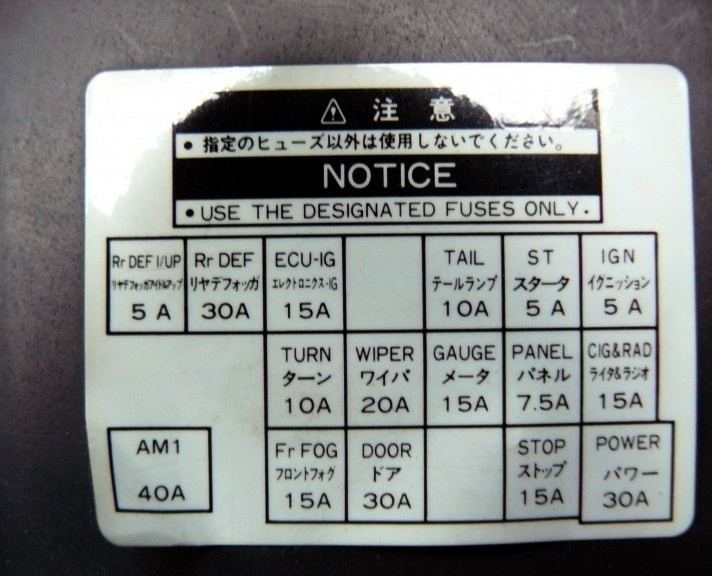

Пример схемы блочной палубы

Предохранители и реле Тойота Калдина

Схема

Схема блоков

Описание

а5A DEFOG / IDLE-UP — Система увеличения оборотов холостого хода, электронный блок управления двигателем
два30A DEFOG — обогреватель заднего стекла
315A ECU — IG — антиблокировочная система тормозов, система блокировки переключения передач
410A TAIL — Передние и задние габариты, подсветка номерного знака
55A STARTER — Стартер, блок управления двигателем
65A IGNITION — зажигание, электронный блок управления двигателем
710A ПОВОРОТ — указатели поворота
820A WIPER — Стеклоочиститель и омыватель ветрового стекла
915A METER — Комбинация приборов
10ПАНЕЛЬ 7.5A — Освещение и переключатели приборной панели
1115A ПРИЖИГАТЕЛЬ/РАДИОПРИЕМНИК — Боковые зеркала с электроприводом, прикуриватель, часы, радио
1215A ПРОТИВОТУМАННЫЕ ФАРЫ — Передние противотуманные фары
тринадцатьДВЕРЬ 30A — Центральный замок
1415А СТОП-Стоп-сигналы

Предохранитель, отвечающий за прикуриватель, находится под номером 11 на 15А.

Некоторые реле могут быть подключены к задней части блока.

  • Основное силовое реле
  • Реле измерения
  • Реле заднего обогревателя

Дополнительные элементы

Отдельно ближе к левому сливу можно подключить какие-то дополнительные предохранители.

Схема

дополнительные предохранители в салоне

Обозначение

  1. 15A FR DEF — Стеклоочистители с подогревом
  2. РОЗЕТКА 15A ACC — Дополнительные розетки

И на левой боковой панели: 1 20A F/HTR — подогрев топлива

панельный предохранитель

Блоки под капотом

Расположение

Общее расположение блоков под капотом

Блоки под капотом

Описание

  1. вакуумный датчик в вакуумном усилителе тормозов (7A-FE, 3S-FE)
  2. релейный блок ВСК
  3. датчик давления наддува
  4. лампочка свечи горит
  5. резистор топливного насоса
  6. реле управления топливным насосом
  7. блок реле №2
  8. блок плавких вставок
  9. передний левый датчик SRS
  10. передний правый датчик SRS

Блок предохранителей и реле

Главный блок предохранителей и реле расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей. Возможны несколько вариантов его реализации.

Фото — пример

Фото пример блока под капотом

Схема

Вариант схемы 2

Расшифровано

Реле
А — реле №1 вентилятора системы охлаждения э/дв, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 вентилятора системы охлаждения э/дв, G — реле №3 вентилятор системы охлаждения эл/дв, Н — реле кондиционера;
Плавкие звенья
1 — ALT 100А (120А для двигателей 3S-FSE), 2 — АБС ​​60А, 3 — HTR 40А;
Предохранители
  • 4 — DOME 7.5A, Внутреннее освещение
  • 5 — HEAD RH 15A, правая фара
  • 6 — ECU-B 10A, система подушек безопасности (SRS), антиблокировочная система тормозов
  • 7 — АМ2 20А, Замок зажигания
  • 8 — RADIO 10A, Радио и аудиосистема
  • 9 — мост,
  • 10 — HEAD LH 15A, Левая фара
  • 11 — СИГНАЛ 10А, Сигнал
  • 12 — АЛЬТ-С 5А, Генератор
  • 13 — ИСТОЧНИК ПИТАНИЯ 2 30А,
  • 14 — ОПАСНОСТЬ 10А, Сигнализация
  • 15 — EFI 15A (3S-FSE 20A), Электронный блок управления двигателем
  • 16 — FAN SUB 30A (дизельные модели 40A), вентилятор охлаждения
  • 17 — ГЛАВНЫЙ ВЕНТИЛЯТОР 40А (дизельные модели 50А), вентилятор охлаждения
  • 18 — ГЛАВНЫЙ 50А, главный предохранитель
  • 19 — EFI #2 25A (только 3S-FSE), ECM
