Предохранители и реле Шевроле Ланос

Chevrolet Lanos, седан, разработанный совместно с Daewoo Lanos, начал официальные поставки в Россию в 2005 году, 2012, 2013, 2014, 2015, 2016, 2016. Более известен под брендом «Шанс». Ждем информацию по блокам предохранителей и реле Шевроле Ланос с подробным описанием цепей и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.

шевроле ланос логотип

Блок с предохранителями и реле под капотом

Он расположен рядом с аккумулятором и закрыт защитной крышкой, которая держится на двух боковых защелках.

фото расположение блока предохранителей под капотом

Схема блоков

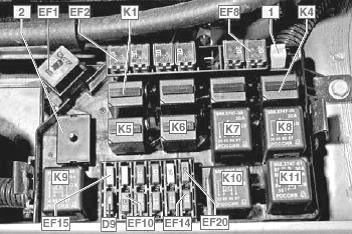

схема блока предохранителей шевроле ланос

Описание предохранителей и реле Шевроле Ланос

Предохранители

EF1Цепи предохранителей 80А EF15 — EF20 и F1 — F7
EF230A Замок зажигания (цепи питания топливного насоса и комбинации приборов)
EF330А Замок зажигания (стартер, вентилятор отопителя, электрические стеклоподъемники)
EF430А Электродвигатели основного и дополнительного вентиляторов
EF5Электрические стеклоподъемники 30А
EF650А Не используется
EF730А Резистор заднего стекла
EF830A Электродвигатель вентилятора отопителя (4-я скорость)
Д9
(диод)
Электромагнитная муфта компрессора переменного тока
2010 ФГ20А лампы головного света (дальний свет)
2011 ФГ10А Лампа левой фары (ближний свет), мотор-редуктор регулятора направления луча левой фары
2012 ФГ10А Лампа правой фары (ближний свет), мотор-редуктор регулятора направления света правой фары
2013 ФГ10A Лампа габаритного/стоп-сигнала в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, звуковой сигнал, лампа габаритного света в левой фаре, переключатель регулировки света фар, переключатель противотуманных фар в левом заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, переключатель кондиционера шевроле ланос
2014 ФГ10А Лампа габаритного/стоп-сигнала в правом заднем фонаре (габаритный свет), лампа габаритного света в блоке правой фары, подсветка номерного знака
2015 ФГПротивотуманные фары Шевроле Ланос 15А
2016 ФГ15А топливный насос
2017 ФГЗвуковой сигнал 10А
2018 ФГЭлектромагнитная муфта компрессора переменного тока 10А
2019 ФГ25А Контакт «30» реле фар
20 финансовый год20А Контакт «30» реле габаритных огней и освещения салона

Реле

Имя
К1Звуковой сигнал
К2Лампы накаливания
КЗЭлектромагнитная муфта компрессора переменного тока
К4Дополнительный двигатель вентилятора охлаждения
К5Противотуманные огни
К6Лампы габаритных огней в фарах, лампы стоп-сигналов/габаритных огней в задних фонарях (габаритные огни), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7Электродвигатели стеклоподъемников
К8Главный двигатель вентилятора охлаждения
К9Двигатель топливного насоса
К10Элемент обогрева заднего стекла
К11Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Предохранители и реле в салоне ланос

Блок с предохранителями

Он находится на левой стойке, возле двери.

блок предохранителей в салоне

На обратной стороне защитной крышки указано точное расположение предохранителей вашего автомобиля.

Схема

фото блок схема Шевроле Ланос

Расшифровано

F1 (10A) — Освещение багажника, освещение салона, противотуманная фара в левой задней фаре, мотор привода антенны.

F2 (10А) — Выключатель света на левом подрулевом переключателе, переключатель противотуманных фар на левом заднем фонаре, управление направлением светового пучка, сигнализатор открытых дверей.

F3 (15А) — Тревога.

F4 (15А) — Центральный замок.

F5 (10А) — Цепи питания блока управления двигателем Шевроле Ланос от аккумуляторной батареи.

F6 (10А) — Цепь питания аудиосистемы от аккумуляторной батареи.

F7 (15A) — Стоп-сигналы/габаритные огни на задних фонарях (стоп-сигналы) Chevrolet Lanos.

D8 (диод) — выключатель сигнала открытой двери (водительская дверь).

F9 (10А) — Цепь питания аудиосистемы от замка зажигания.

F10 (15А) — Прикуриватель.

F11 (10А) — Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещение перчаточного ящика

F12 (10А) — Лампа фонаря заднего хода в правом заднем фонаре.

F13 (15А) — Подушка безопасности.

F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

F15 (15А) — Катушка зажигания Шевроле Ланос.

F16 (15А) — Указатели поворотов в фарах, указатели поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

F17 (15А) — Цепи питания блока управления двигателем и реле бензонасоса от замка зажигания.

F18 (20А) — Электродвигатель стеклоочистителя, электродвигатель насоса омывателя ветрового стекла.

F19 (10А) — Обмотки реле обогрева заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле электродвигателей вентиляторов системы охлаждения (К4, К8, К11.

F20 (20А) — Двигатель вентилятора отопителя (1-я, 2-я и 3-я скорость).

Предохранитель №10 отвечает за прикуриватель.

Блок с реле

В кабине имеется релейный блок, состоящий из четырех элементов. Он расположен за крышкой регулятора фар.

Схема

схема блока реле в салоне ланоса

Обозначение

  1. Противотуманная фара;
  2. Реле 4 скорости вентилятора отопителя;
  3. Реле прерывистого режима работы стеклоочистителей;
  4. Тревога.

Дополнительная информация

В этом видео можно наглядно увидеть ремонт бензонасоса с заменой предохранителя.
